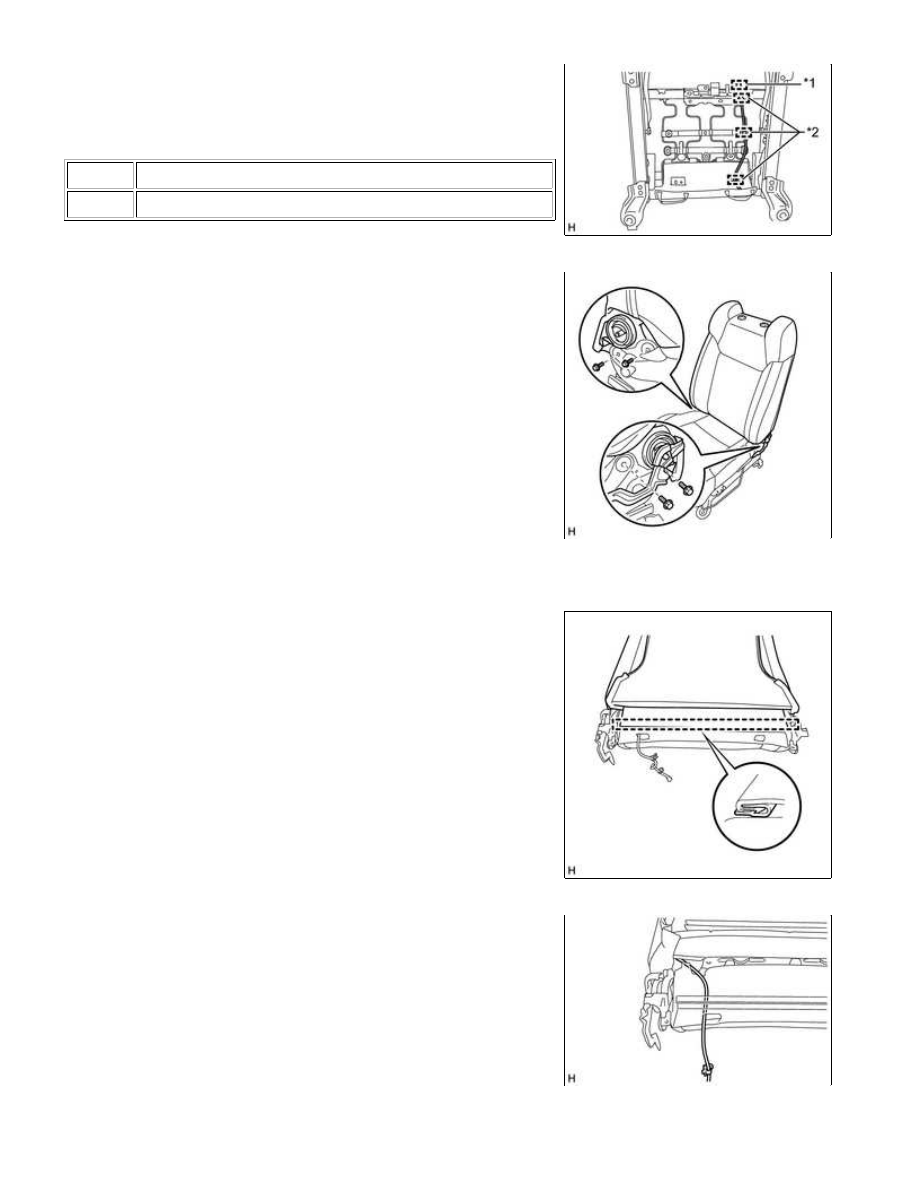

(b) Detach the connector clamp and 3 wire harness clamps to

*1

Connector Clamp

*2

Wire Harness Clamp

(c) Remove the 4 bolts and separate type front seatback assembly.

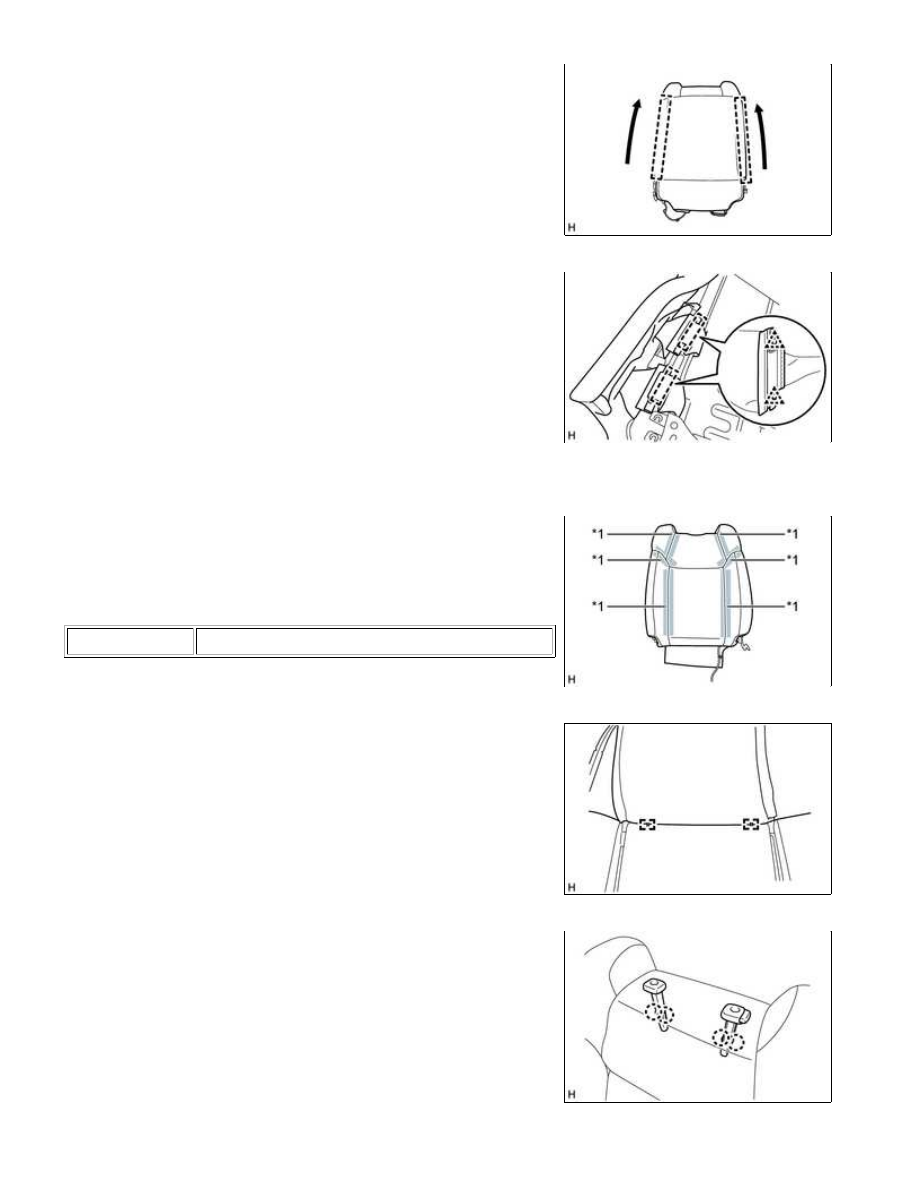

8. REMOVE SEPARATE TYPE FRONT SEATBACK COVER

(a) Detach the hook.

(b) Pull out the wire harness from the separate type front seatback

cover.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; ...

(c) Open the 2 fasteners.

(d) Detach the 2 hooks.

(1) Remove the 4 clips.

(2) Slide each hook to detach them.

seatback cover from the separate type front seatback pad.

Text in Illustration

*1

Fastener

(g) Remove the 2 hog rings.

(h) Detach the 4 claws to remove the 2 front seat headrest supports.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; ...

(i) Remove the separate type front seatback cover from the separate type front seatback pad.

9. REMOVE FRONT SEATBACK HEATER ASSEMBLY RH (w/ Seat Heater System)

10. REMOVE SEPARATE TYPE FRONT SEATBACK PAD

(a) Remove the separate type front seatback pad from the front seatback frame sub-assembly LH.

11. REMOVE FRONT SEAT AIRBAG ASSEMBLY LH

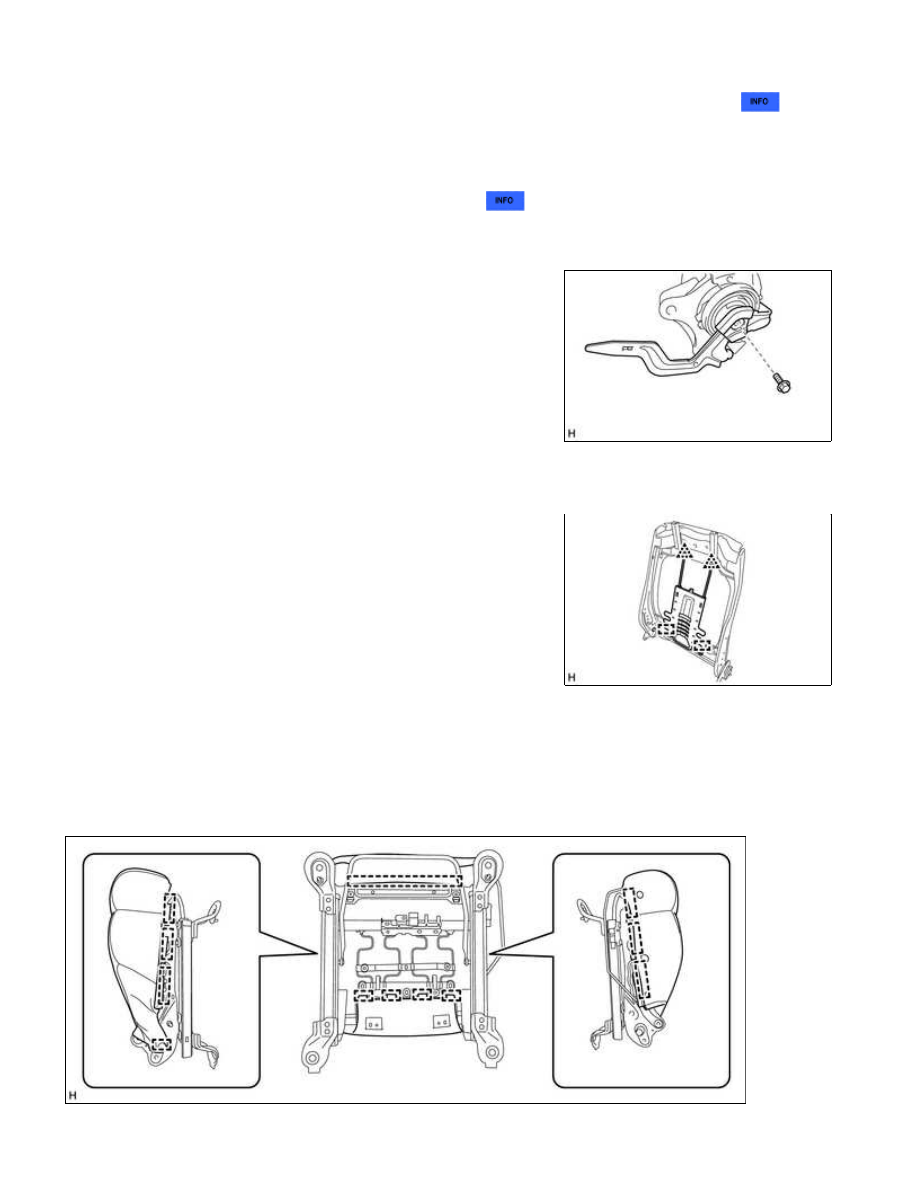

12. REMOVE RECLINING CONTROL LEVER LH

(a) Remove the bolt and reclining control lever LH.

13. REMOVE FRONT SEATBACK SPRING ASSEMBLY

(a) Detach the 2 clips and 2 guides to remove the front seatback

spring assembly.

14. REMOVE FRONT SEATBACK HOOK

(a) Remove the 2 front seatback hooks from the front seatback spring assembly.

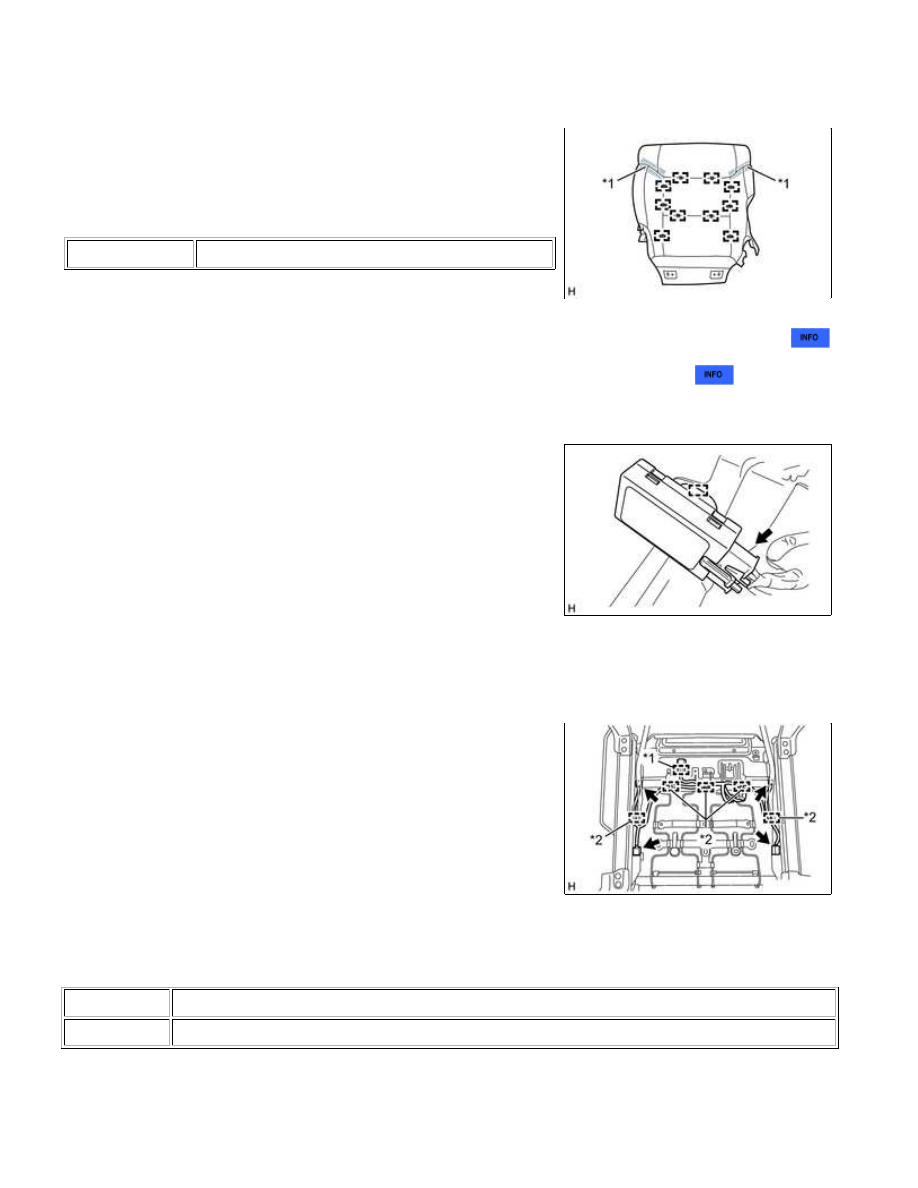

15. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

(a) Detach the 12 hooks and remove the separate type front seat cushion cover with pad.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; ...

16. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER

(a) Detach the 2 fasteners.

(b) Remove the 10 hog rings and separate type front seat cushion

cover.

Text in Illustration

*1

Fastener

17. REMOVE FRONT SEAT CUSHION HEATER ASSEMBLY RH (w/ Seat Heater System)

18. REMOVE OCCUPANT CLASSIFICATION ECU (for Front Passenger Side)

19. REMOVE SEAT HEATER CONTROL SUB-ASSEMBLY RH (w/ Seat Heater System)

(a) Disconnect the connector.

(b) Detach the clamp to remove the seat heater control sub-assembly RH.

20. REMOVE FRONT SEAT CUSHION WIRE RH (for Front Passenger Side)

(a) Disconnect the 4 connectors.

(b) Detach the connector clamp and 5 wire harness clamps to remove the front seat cushion wire RH.

Text in Illustration

*1

Connector Clamp

*2

Wire Harness Clamp

21. REMOVE SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY
