Toyota Tundra (2015 year). Manual - part 2485

ILLUSTRATION

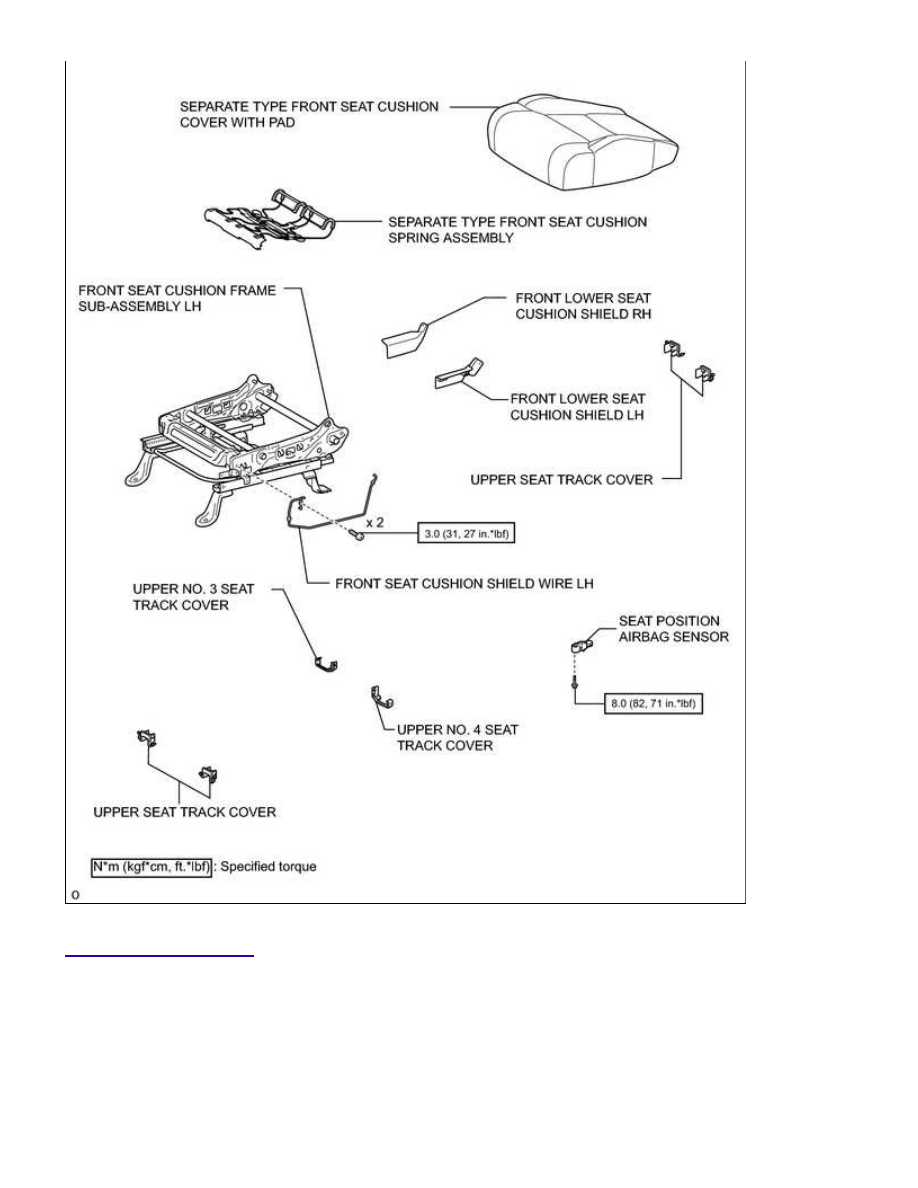

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): COMPONENTS; ...

ILLUSTRATION

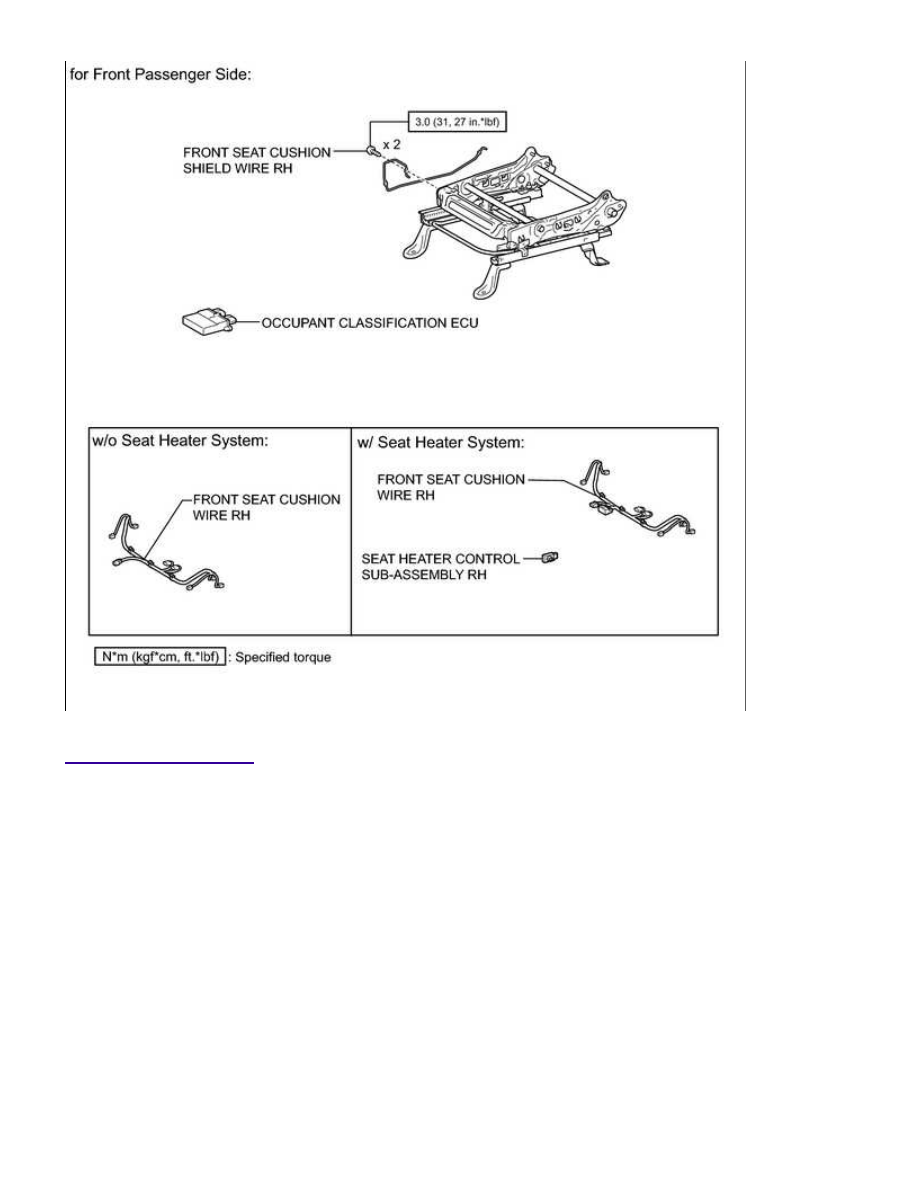

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): COMPONENTS; ...

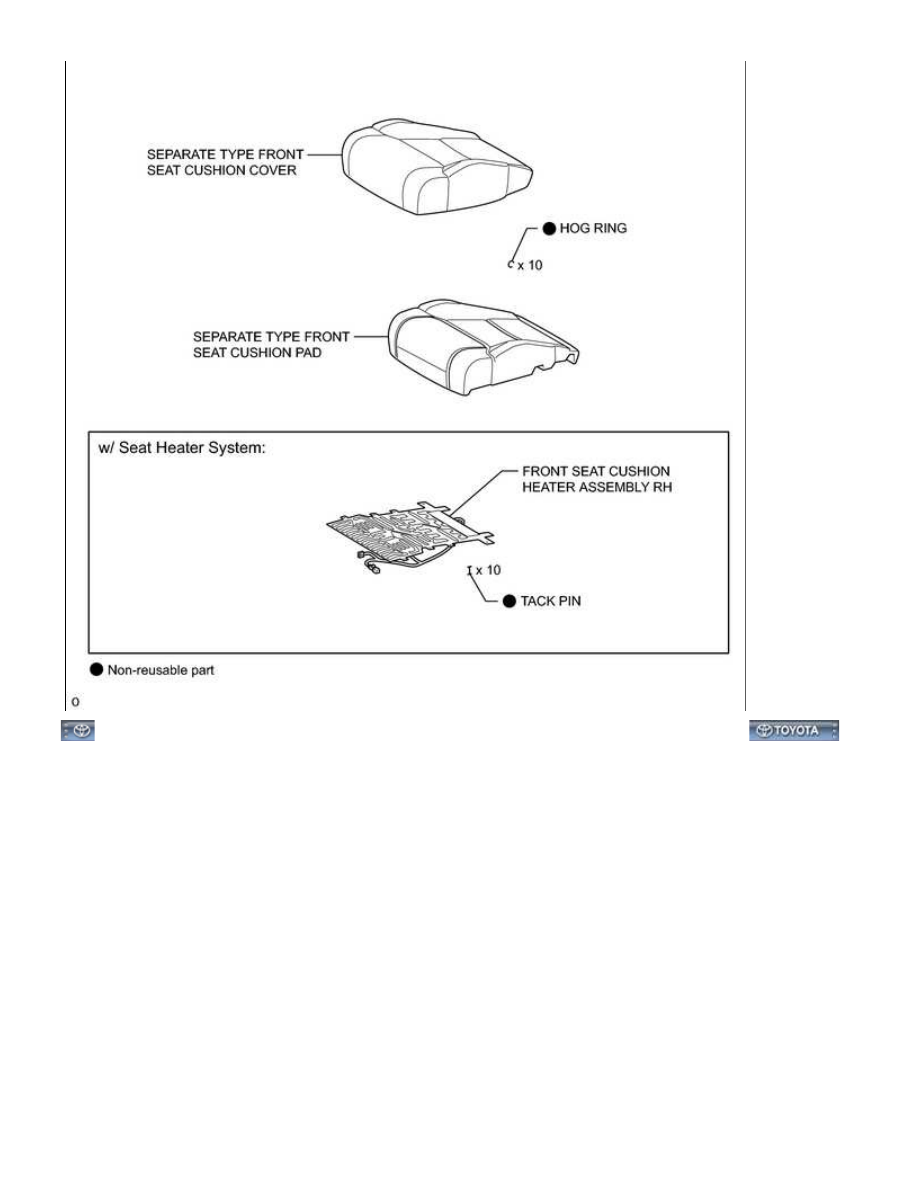

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDP00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the battery negative (-) terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT SEAT HEADREST ASSEMBLY

(a) Remove the front seat headrest assembly.

4. REMOVE INNER SEAT TRACK BRACKET COVER LH

(a) Operate the seat track adjusting handle to move the seat to the foremost position.

(b) Detach the clip to remove the inner seat track bracket cover LH

in the direction indicated by the arrow shown in the illustration.

5. REMOVE OUTER SEAT TRACK BRACKET COVER LH

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): REMOVAL; 2015...
