Toyota Tundra (2015 year). Manual - part 244

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000024WG011X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C1232/32,C1234/34,C1244/44,C1279/79;

Stuck in Deceleration Sensor; 2015 MY Tundra [08/2014 -        ]

DTC

C1232/32 Stuck in Deceleration Sensor

DTC

C1234/34 Yaw Rate Sensor Malfunction

DTC

C1244/44 Open or Short in Deceleration Sensor Circuit

DTC

C1279/79 Deceleration Sensor Output Voltage Malfunction (Test Mode DTC)

DESCRIPTION

The skid control ECU receives signals from the yaw rate and deceleration sensor via the CAN communication

system.

The yaw rate sensor has a built-in deceleration sensor.

If there is trouble in the bus lines between the yaw rate and deceleration sensor and skid control ECU, DTC

U0123/62 (malfunction in CAN communication with the yaw rate sensor) and U0124/69 (malfunction in CAN

communication with the deceleration sensor) are output.

DTC C1279/79 is deleted when the yaw rate sensor sends a deceleration signal failure in test mode. DTC

C1279/79 is using only in test mode.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1232/32

self-diagnosis.

1.

Malfunctions in deceleration sensor circuit detected.

2.

Power supply to deceleration sensor abnormal (less than 6.5 V

or 18 V or more).

3.

When ignition switch turned ON, short between deceleration

sensor power supply and either ground or battery.

4.

Yaw rate

sensor

Yaw rate

sensor circuit

Skid control

ECU

C1234/34 Sensor malfunction signal received from yaw rate sensor

Yaw rate

sensor

Yaw rate

sensor circuit

Skid control

ECU

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C1244/44 G sensor forward and backward operation is malfunctioning (4WD)

Yaw rate

sensor

Yaw rate

sensor circuit

Skid control

ECU

C1279/79 Detected only during test mode

Yaw rate

sensor

Yaw rate

sensor circuit

Skid control

ECU

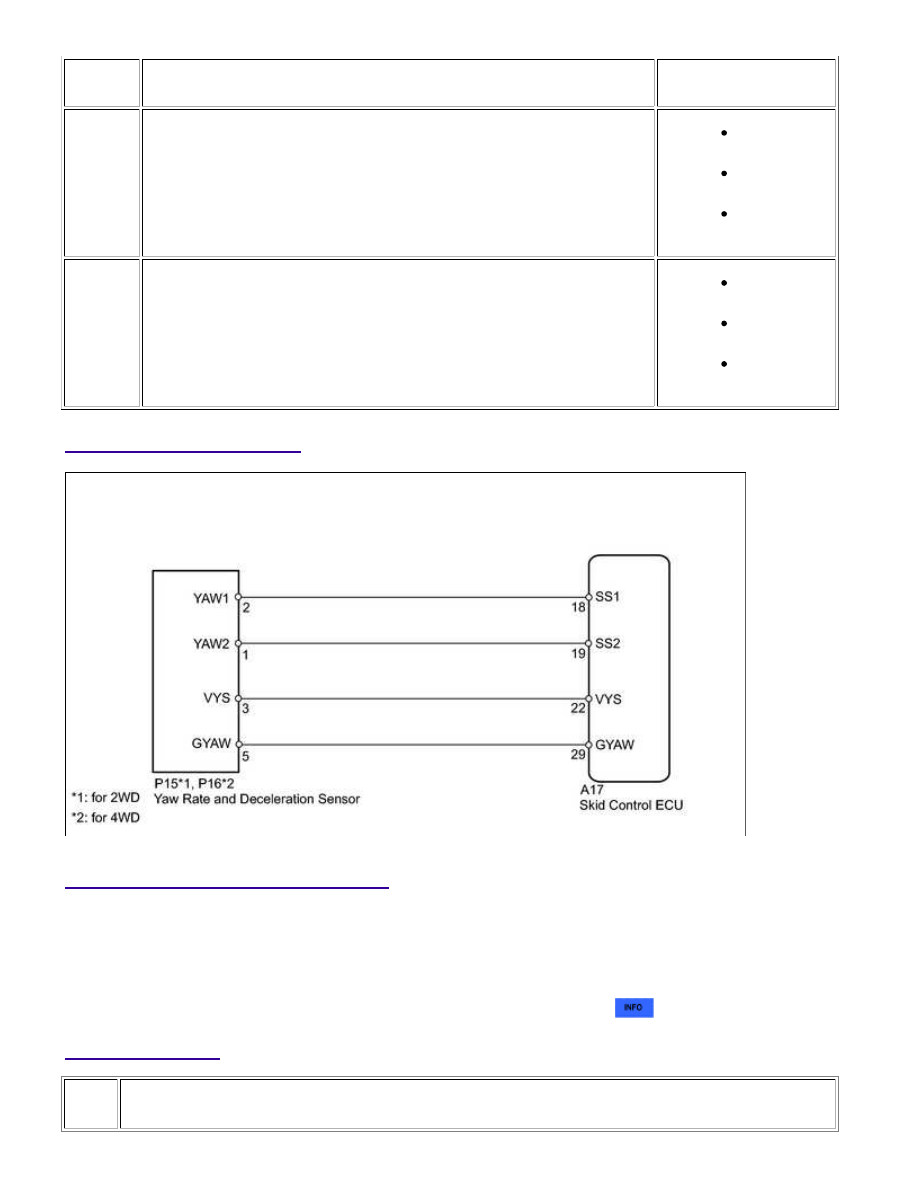

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

When U0123/62, U0124/69 or U0126/63 is output together with C1232/32, C1234/34 or C1244/44,

inspect and repair the trouble areas indicated by U0123/62, U0124/69 or U0126/63 first.

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

CHECK DTC

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

A

OK

(a) Clear the DTC(s)



.

(b) Turn the ignition switch off.

(c) Turn the ignition switch to ON again and check that no CAN communication system DTC(s) is output.

RESULT

PROCEED TO

DTC is output (relating to yaw rate and deceleration sensor)

A

DTC is output (relating to CAN communication system)

B

DTC is not output

C

B

GO TO CAN COMMUNICATION SYSTEM

C

USE SIMULATION METHOD TO CHECK

2.

CHECK YAW RATE SENSOR INSTALLATION

(a) Check that the yaw rate sensor has been installed correctly



.

OK:

The sensor is tightened to the specified torque.

The sensor is not tilted.

NOTICE:

Do not use an electric impact wrench to tighten the yaw rate and deceleration sensor bolts because the

sensor is sensitive to vibration.

NG

INSTALL YAW RATE SENSOR CORRECTLY

3.

INSPECT YAW RATE SENSOR

.

(b) Connect the Techstream to the DLC3.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

(c) Turn the Techstream on.

(d) Select the Data List mode on the Techstream.

ABS/VSC/TRAC

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Deceleration

Sensor2

Acceleration sensor 2 reading /

min.: -18.525 m/s

2

 , max.:

18.387 m/s

2

Approximately -1.280 to

1.270 m/s

2

while stationary

Reading changes when vehicle

is bounced.

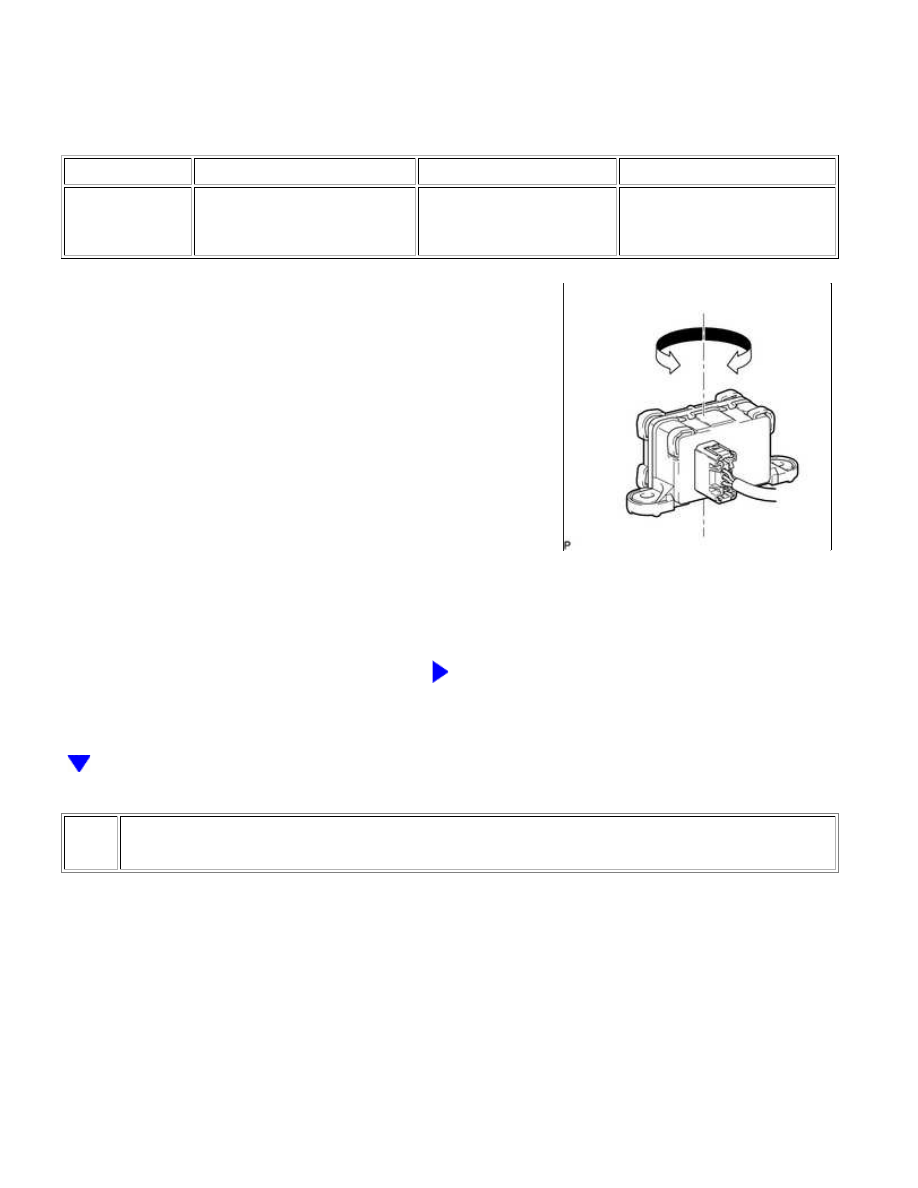

(e) Place the yaw rate sensor as shown in the illustration and turn

the sensor to the right and left.

Deceleration value changes.

NG

REPLACE YAW RATE SENSOR

4.

CHECK YAW RATE SENSOR TERMINAL VOLTAGE
