Toyota Tundra (2015 year). Manual - part 2434

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZM900NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Engine Coolant Temperature Gauge Malfunction; 2015 MY Tundra

[08/2014 -        ]

Engine Coolant Temperature Gauge Malfunction

DESCRIPTION

In this circuit, the combination meter receives the engine coolant temperature signals from the ECM using the CAN

communication lines. The combination meter displays an engine coolant temperature that is calculated based on

the data received from the ECM.

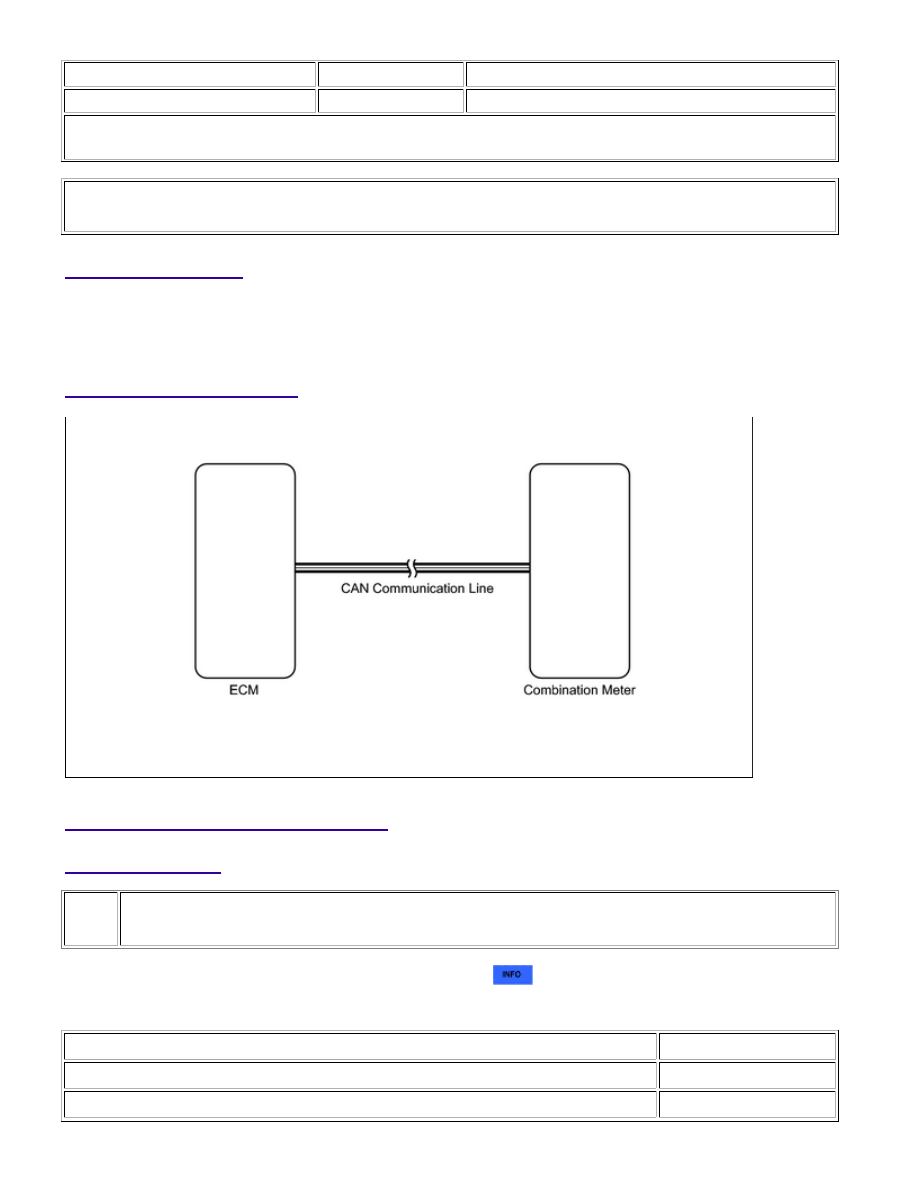

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

CAN communication system DTC is not output

A

CAN communication system DTC is output

B

METER: METER / GAUGE SYSTEM: Engine Coolant Temperature Gau...

A

B

Go to CAN COMMUNICATION SYSTEM

2.

CHECK SFI SYSTEM (ENGINE COOLANT TEMPERATURE)

(a) Check if a SFI system DTC is output.

for 1UR-FE

for 3UR-FE

for 3UR-FBE

Result

RESULT

PROCEED TO

SFI system DTC is not output

A

SFI system DTC (for 1UR-FE) is output

B

SFI system DTC (for 3UR-FE) is output

C

SFI system DTC (for 3UR-FBE) is output

D

B

Go to DIAGNOSTIC TROUBLE CODE CHART

C

Go to DIAGNOSTIC TROUBLE CODE CHART

D

Go to DIAGNOSTIC TROUBLE CODE CHART

A

REPLACE COMBINATION METER ASSEMBLY

METER: METER / GAUGE SYSTEM: Engine Coolant Temperature Gau...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM00000302W01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Oil Pressure Gauge Malfunction; 2015 MY Tundra [08/2014 -        ]

Oil Pressure Gauge Malfunction

DESCRIPTION

The oil pressure sender detects the oil pressure generated when the engine is started. The combination meter

determines that the engine is running when the engine speed is 400 rpm or more, and determines that the engine

is cranking when the engine speed is 200 rpm or less. The oil pressure receiver gauge detects and indicates the oil

pressure applied to the oil pressure sender.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

METER: METER / GAUGE SYSTEM: Oil Pressure Gauge Malfunction;...

A

OK

RESULT

PROCEED TO

CAN communication system DTC is not output

A

CAN communication system DTC is output

B

B

Go to CAN COMMUNICATION SYSTEM

2.

PERFORM ACTIVE TEST USING TECHSTREAM (OIL PRESSURE RECEIVER GAUGE)

(a) Operate the Techstream according to the display and select "Active Test"



.

Combination Meter:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Oil Pressure Meter

Operation

Oil pressure

receiver gauge

OFF, LOW, 1/4, 1/2, 3/4

or HIGH

Perform the test with the vehicle stopped

and engine idling

OK:

Needle indication is normal.

NG

REPLACE COMBINATION METER ASSEMBLY

3.

INSPECT OIL PRESSURE SENDER GAUGE

METER: METER / GAUGE SYSTEM: Oil Pressure Gauge Malfunction;...
