A

A

B

Go to CAN COMMUNICATION SYSTEM

2.

CHECK SFI SYSTEM (VEHICLE SPEED)

(a) Check if a SFI system DTC is output.

for 1UR-FE

for 3UR-FE

for 3UR-FBE

Result

RESULT

PROCEED TO

SFI system DTC is not output

A

SFI system (for 1UR-FE) DTC is output

B

SFI system (for 3UR-FE) DTC is output

C

SFI system (for 3UR-FBE) DTC is output

D

B

Go to DIAGNOSTIC TROUBLE CODE CHART

C

Go to DIAGNOSTIC TROUBLE CODE CHART

D

Go to DIAGNOSTIC TROUBLE CODE CHART

3.

PERFORM ACTIVE TEST USING TECHSTREAM (SPEEDOMETER)

(a) Operate the Techstream according to the display and select "Active Test"



.

Combination Meter:

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Speed Meter

Operation

Speedometer

0, 40, 80, 120, 160

or 200

Acceptable range (km/h or mph): [Control range →

Speedometer display]

for mph

METER: METER / GAUGE SYSTEM: Speedometer Malfunction; 2015...

OK

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

40 mph → 39 to 42.5 mph
80 mph → 79.5 to 84 mph

120 mph → 120 to 125.5 mph

for km/h

40 km/h → 41.7 to 46.2 km/h
80 km/h → 83.4 to 88.4 km/h

120 km/h → 125.1 to 130.6 km/h
160 km/h → 166.2 to 173.2 km/h
200 km/h → 207.7 to 215.7 km/h

OK:

Needle indication is normal.

HINT:

REPLACE COMBINATION METER ASSEMBLY

4.

READ VALUE USING TECHSTREAM (VEHICLE SPEED)

(a) Operate the Techstream according to the display and select "Data List"



.

Combination Meter:

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Vehicle Speed

Meter

Vehicle speed/Min.: 0 (0), Max.:

255 (158)

Almost same as actual speed (when

driving)

Unit: km/h (mph)

OK:

Vehicle speed displayed on Techstream is almost the same as actual vehicle speed measured using

speedometer tester (calibrated chassis dynamometer).

NG

GO TO STEP 5

OK

REPLACE COMBINATION METER ASSEMBLY

5.

READ VALUE USING TECHSTREAM (WHEEL SPEED SENSOR)

METER: METER / GAUGE SYSTEM: Speedometer Malfunction; 2015...

(a) Operate the Techstream according to the display and select "Data List"



.

ABS/VSC/TRAC:

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC NOTE

(FL/FR/RL/RR)

Wheel Speed

Wheel speed sensor (FL/FR/RL/RR)

reading/Min.: 0 (0), Max.: 326 (202)

Actual wheel

speed

Similar speed as indicated

on speedometer

OK:

Vehicle speed displayed on Techstream is almost the same as actual vehicle speed measured using

speedometer tester (calibrated chassis dynamometer).

NG

REPLACE ABS AND TRACTION ACTUATOR

ASSEMBLY

OK

REPLACE COMBINATION METER ASSEMBLY

METER: METER / GAUGE SYSTEM: Speedometer Malfunction; 2015...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002ZM701VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: METER: METER / GAUGE SYSTEM: Tachometer Malfunction; 2015 MY Tundra [08/2014 -        ]

Tachometer Malfunction

DESCRIPTION

The combination meter receives engine speed signals from the ECM via the CAN line. The combination meter

displays engine speed data that is calculated based on the data received from the ECM.

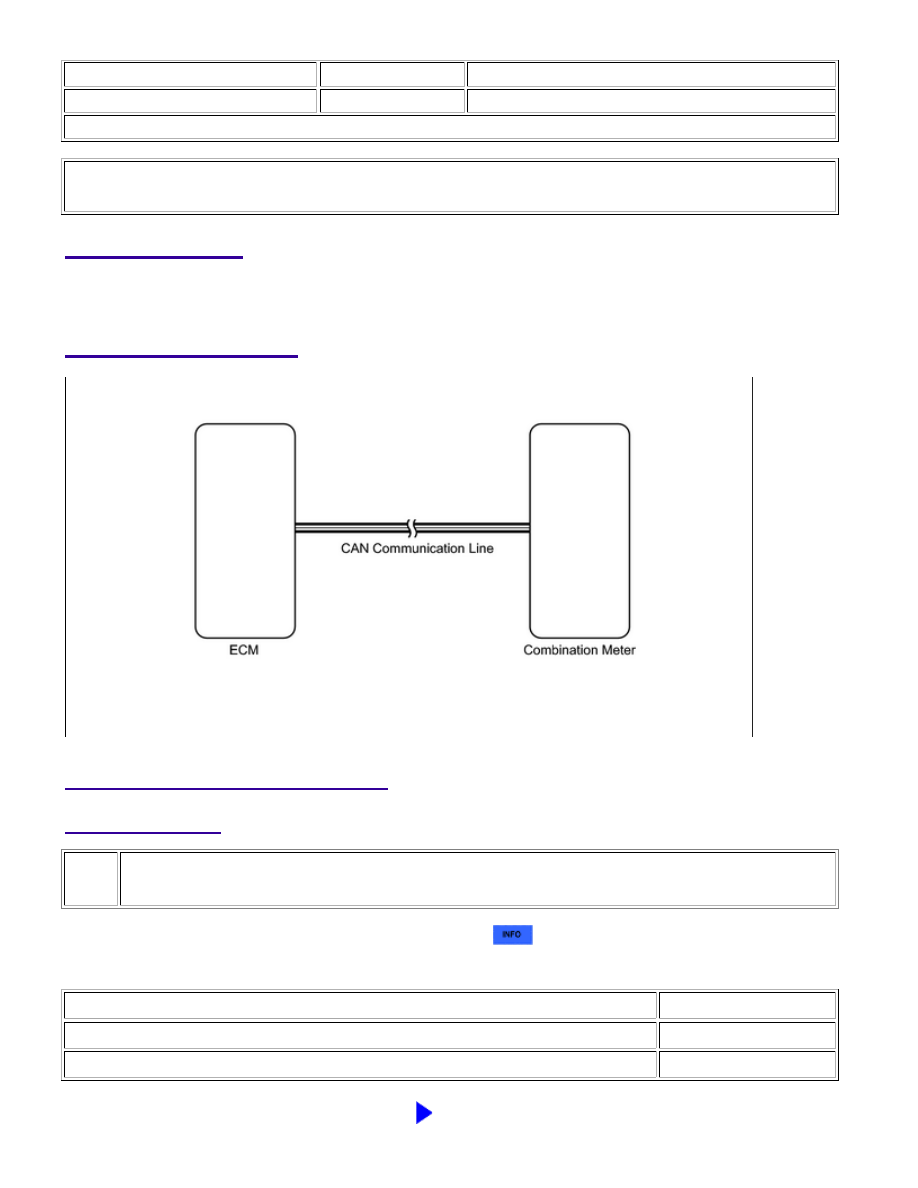

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CAN COMMUNICATION SYSTEM

(a) Check if a CAN communication system DTC is output



.

Result

RESULT

PROCEED TO

CAN communication system DTC is not output

A

CAN communication system DTC is output

B

B

Go to CAN COMMUNICATION SYSTEM
