Toyota Tundra (2015 year). Manual - part 2392

ILLUSTRATION

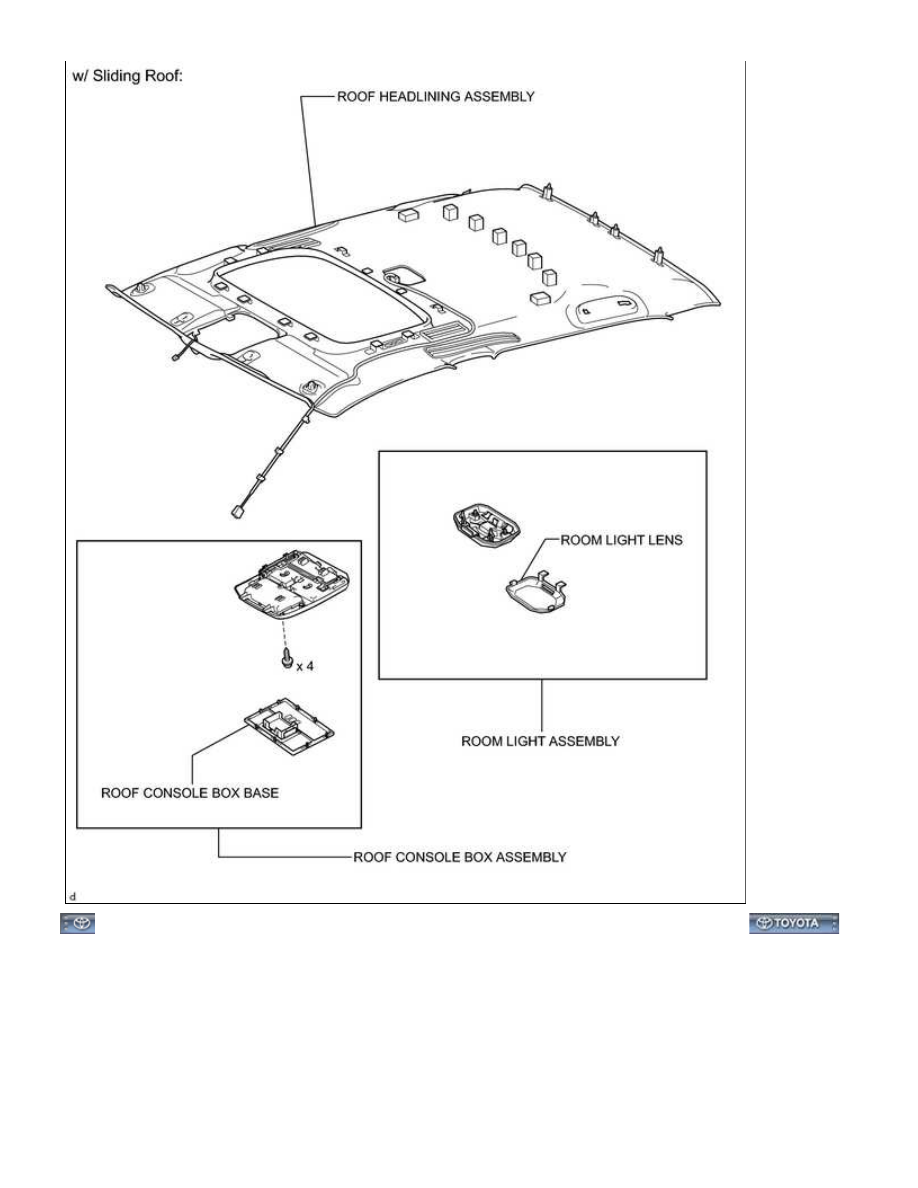

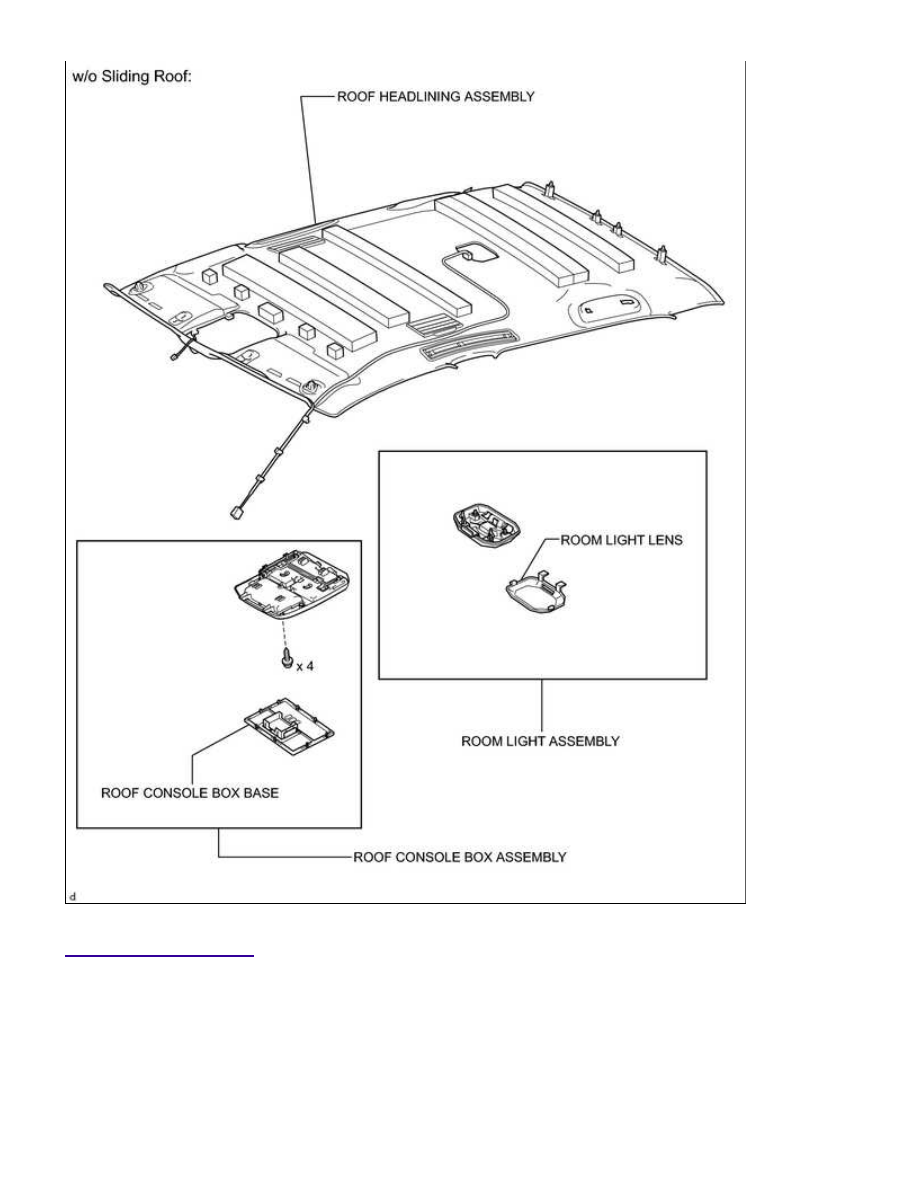

INTERIOR: ROOF HEADLINING (for CrewMax): COMPONENTS; 20...

INTERIOR: ROOF HEADLINING (for CrewMax): COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W7Y00YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INTERIOR: ROOF HEADLINING (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. LOWER BACK WINDOW GLASS

HINT:

2. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

4. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

5. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)

6. REMOVE FRONT SEAT ASSEMBLY (for Center Seat)

7. REMOVE REAR SEAT ASSEMBLY (for LH Side)

8. REMOVE REAR SEAT ASSEMBLY (for RH Side)

INTERIOR: ROOF HEADLINING (for CrewMax): REMOVAL; 2015 M...

9. REMOVE FRONT DOOR SCUFF PLATE LH

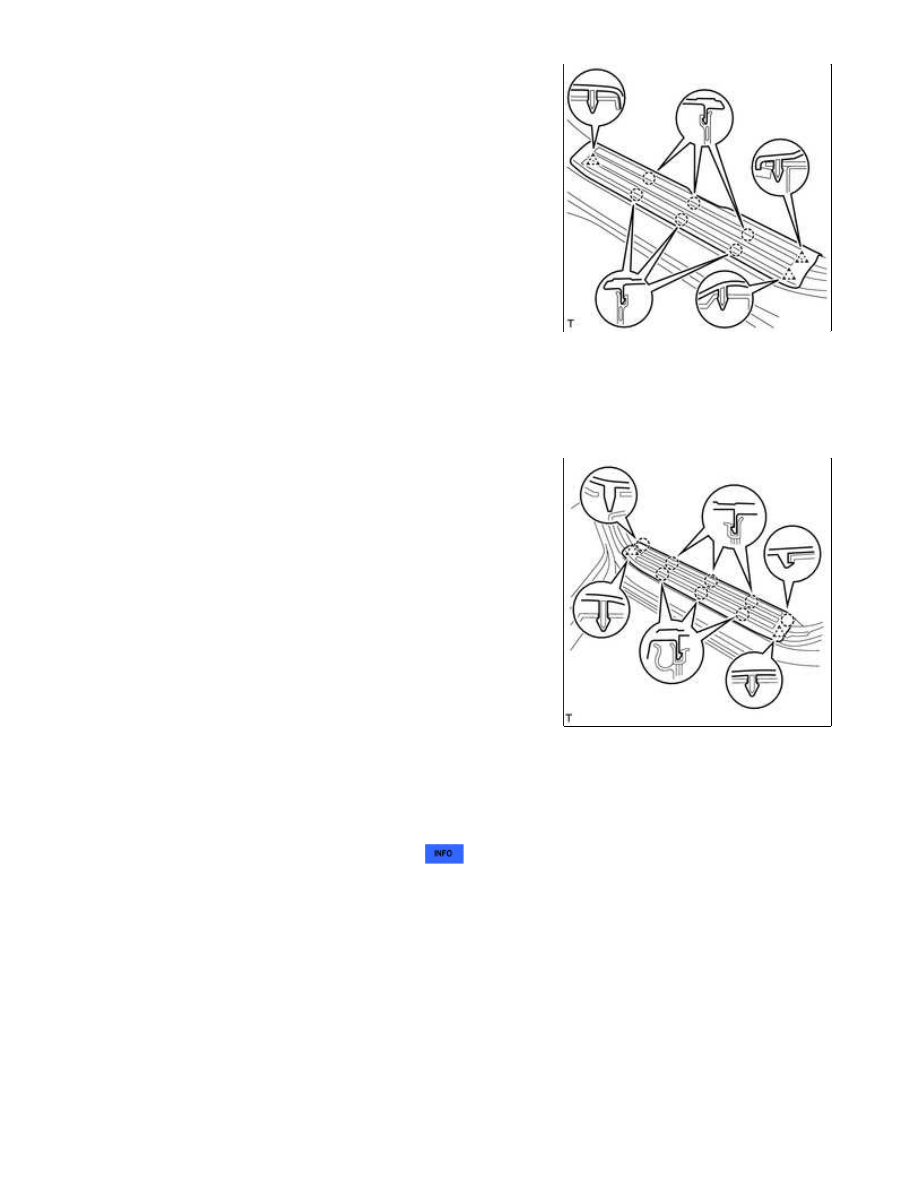

(a) Detach the 6 claws and 3 clips, and remove the front door scuff

plate LH.

10. REMOVE FRONT DOOR SCUFF PLATE RH

HINT:

Use the same procedure described for the LH side.

11. REMOVE REAR DOOR SCUFF PLATE LH

(a) Detach the 8 claws and 2 clips, and remove the rear door scuff

plate LH.

12. REMOVE REAR DOOR SCUFF PLATE RH

HINT:

Use the same procedure described for the LH side.

13. REMOVE COWL SIDE TRIM BOARD LH

14. REMOVE COWL SIDE TRIM BOARD RH

HINT:

Use the same procedure described for the LH side.

15. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

(a) Remove the front door opening trim weatherstrip LH.

16. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedure described for the LH side.

INTERIOR: ROOF HEADLINING (for CrewMax): REMOVAL; 2015 M...
