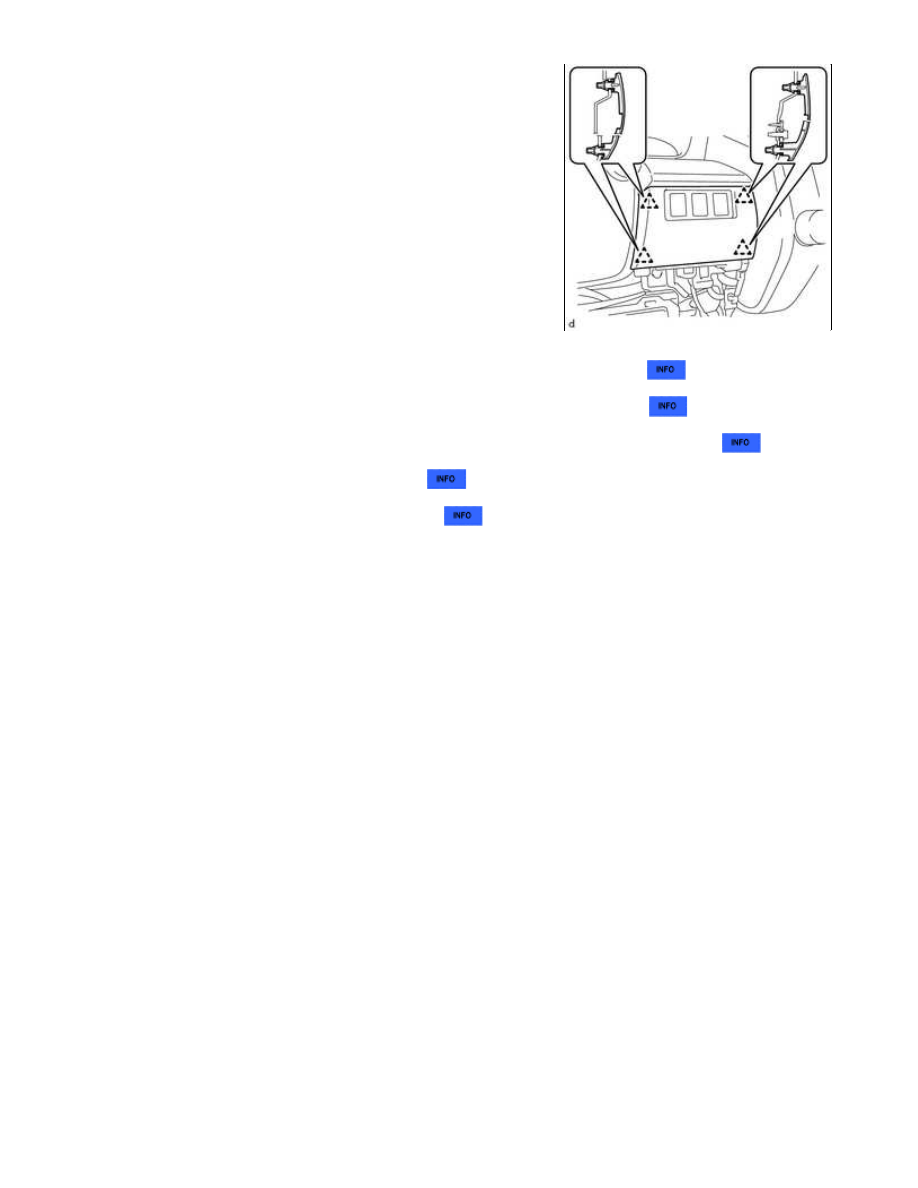

(b) Attach the 4 clips to install the No. 2 switch hole base.

26. INSTALL NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH

27. INSTALL LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

28. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

29. INSTALL COWL SIDE TRIM BOARD LH

30. INSTALL FRONT DOOR SCUFF PLATE LH

31. INSTALL COWL SIDE TRIM BOARD RH

HINT:

Use the same procedure described for the LH side.

32. INSTALL FRONT DOOR SCUFF PLATE RH

HINT:

Use the same procedure described for the LH side.

33. INSTALL FRONT CONSOLE BOX

(a) Install the front console box with the 5 screws <E>.

(b) Install the 2 clips and attach the connector.

34. INSTALL REAR CONSOLE BOX ASSEMBLY

(a) Install the rear console box assembly with the 2 screws <E> and 4 bolts <B>.

(b) Connect the 2 connectors.

35. INSTALL CONSOLE BOX CARPET

(a) Install the console box carpet.

36. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY

(a) w/ Power Outlet Socket:

Attach the 2 wire harness clamps and connect the connector.

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

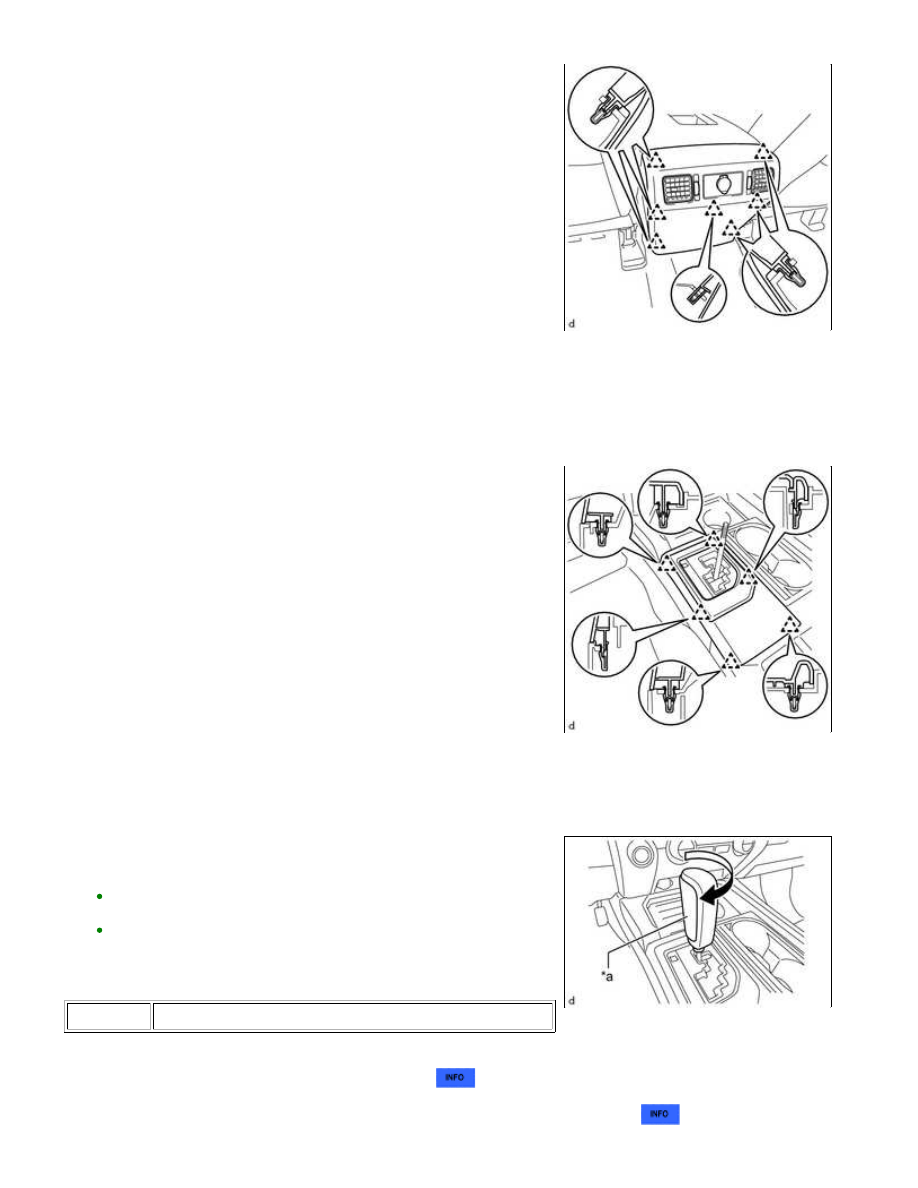

(b) Attach the 7 clips to install the rear console end panel

sub-assembly.

37. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

(a) Attach the 12 clips to install the upper console panel sub-assembly.

38. INSTALL UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

(a) Attach the 6 clips to install the upper rear console panel

sub-assembly.

39. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

(a) Twist the shift lever knob sub-assembly in the direction indicated

by the arrow to install it.

HINT:

*a

Leather Portion

40. INSTALL INSTRUMENT SIDE PANEL LH

41. INSTALL NO. 1 INSTRUMENT PANEL REGISTER SUB-ASSEMBLY

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

42. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

43. RESTORE AUTOAWAY/RETURN FUNCTION (for Power Tilt and Power Telescopic

Steering Column)

(a) Restore the Autoaway/Return function setting to the previous condition by changing the customize

parameter



.

44. CHECK SRS WARNING LIGHT

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

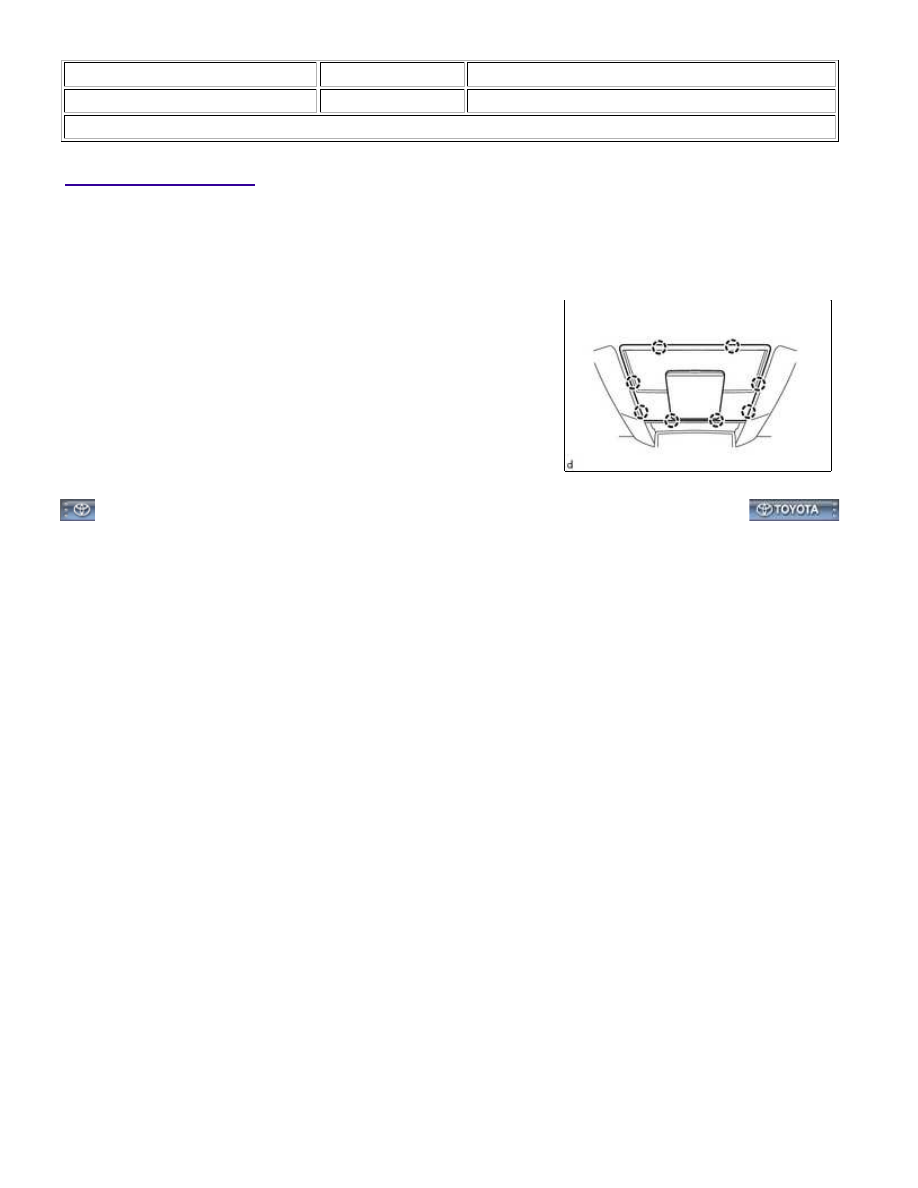

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030T300IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INTERIOR: OVERHEAD CONSOLE BOX: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL ROOF CONSOLE BOX ASSEMBLY

(a) Connect the connector.
