Toyota Tundra (2015 year). Manual - part 239

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000WF0022X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C0278/11; Open or Short Circuit in ABS

Solenoid Relay Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

C0278/11 Open or Short Circuit in ABS Solenoid Relay Circuit

DESCRIPTION

The solenoid relay (skid control ECU interior circuit) supplies power to the ABS solenoid and TRC solenoid.

After the ignition switch is turned ON, the solenoid is determined to be normal by the initial check self-diagnosis,

the relay switches on. If any open or short circuits are detected, the relay switches off.

This DTC may be set if the voltage supply to the solenoid relay (+BS) falls below the DTC detection threshold due

to the battery or alternator outputs being insufficient.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

C0278/11

0.056 seconds or more.

1.

Voltage supply to solenoid valve stops for 0.056

seconds or more.

2.

ABS2 H-fuse

Harness or connector

(+BS circuit)

Skid control ECU

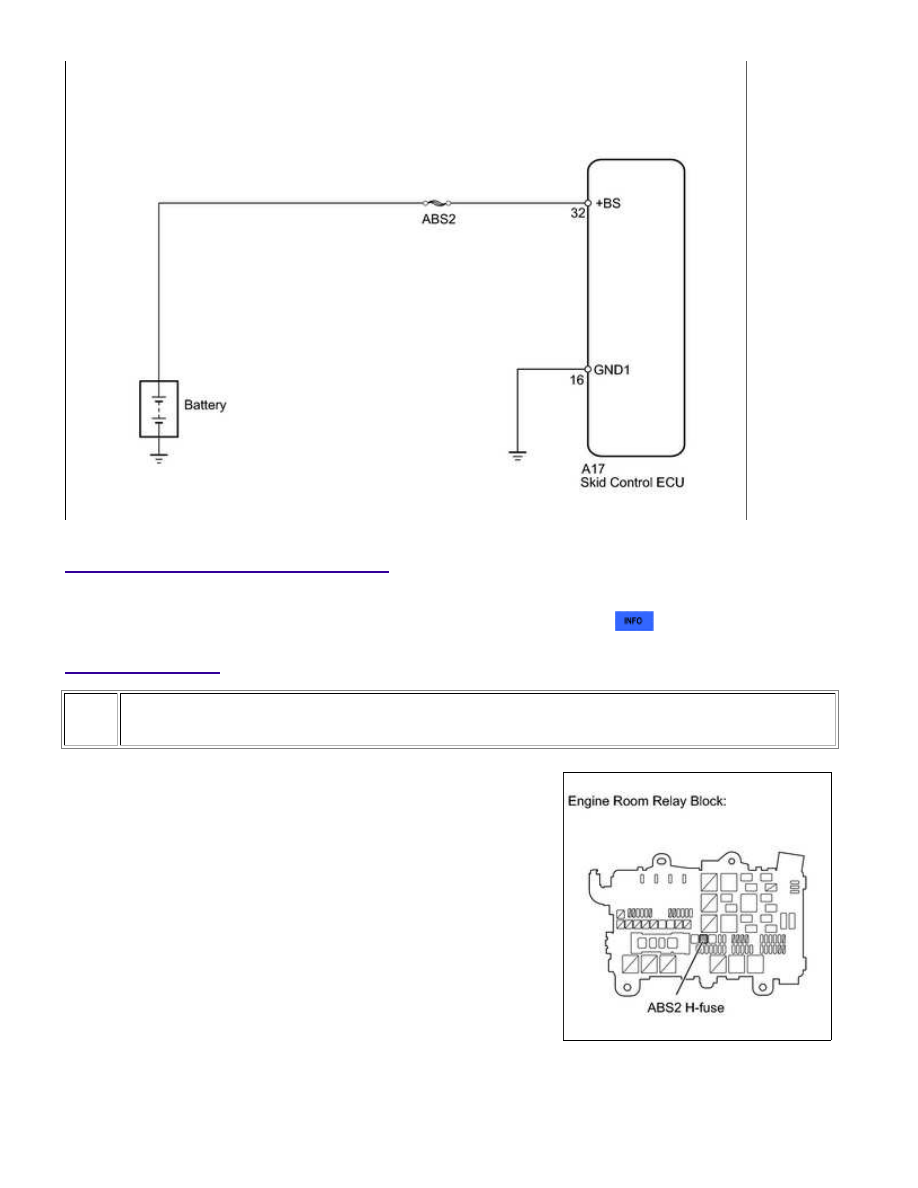

WIRING DIAGRAM

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

INSPECT FUSE (ABS2)

(a) Remove the ABS2 H-fuse from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ABS2 H-fuse

Always

Below 1 Ω

NG

CHECK FOR SHORTS IN ALL HARNESSES AND

CONNECTORS CONNECTED TO FUSE AND REPLACE

FUSE

2.

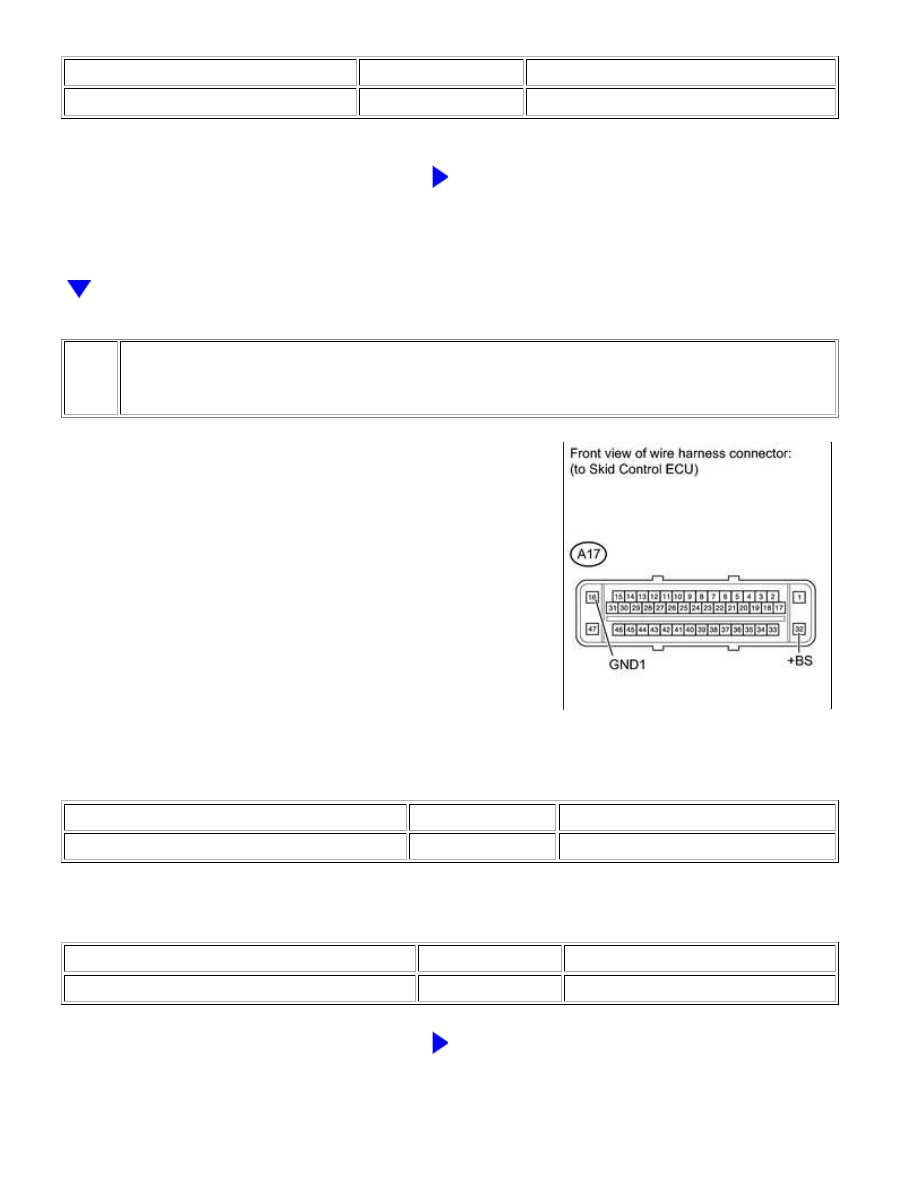

CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - BATTERY AND BODY
GROUND)

(a) Disconnect the A17 ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-32 (+BS) - Body ground

Always

11 to 14 V

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A17-16 (GND1) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

3.

RECONFIRM DTC

(a) Clear the DTCs



.

(b) Start the engine.

(c) Check if the same DTCs are output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

B

USE SIMULATION METHOD TO CHECK

A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
