REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000OS9037X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C0226/21,C0236/22,C0246/23,C0256

/24,C1225/25-C1228/28; SFR Solenoid Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

C0226/21 SFR Solenoid Circuit

DTC

C0236/22 SFL Solenoid Circuit

DTC

C0246/23 SRR Solenoid Circuit

DTC

C0256/24 SRL Solenoid Circuit

DTC

C1225/25 SMC Solenoid Circuit

DTC

C1226/26 SMC Solenoid Circuit

DTC

C1227/27 SRC Solenoid Circuit

DTC

C1228/28 SRC Solenoid Circuit

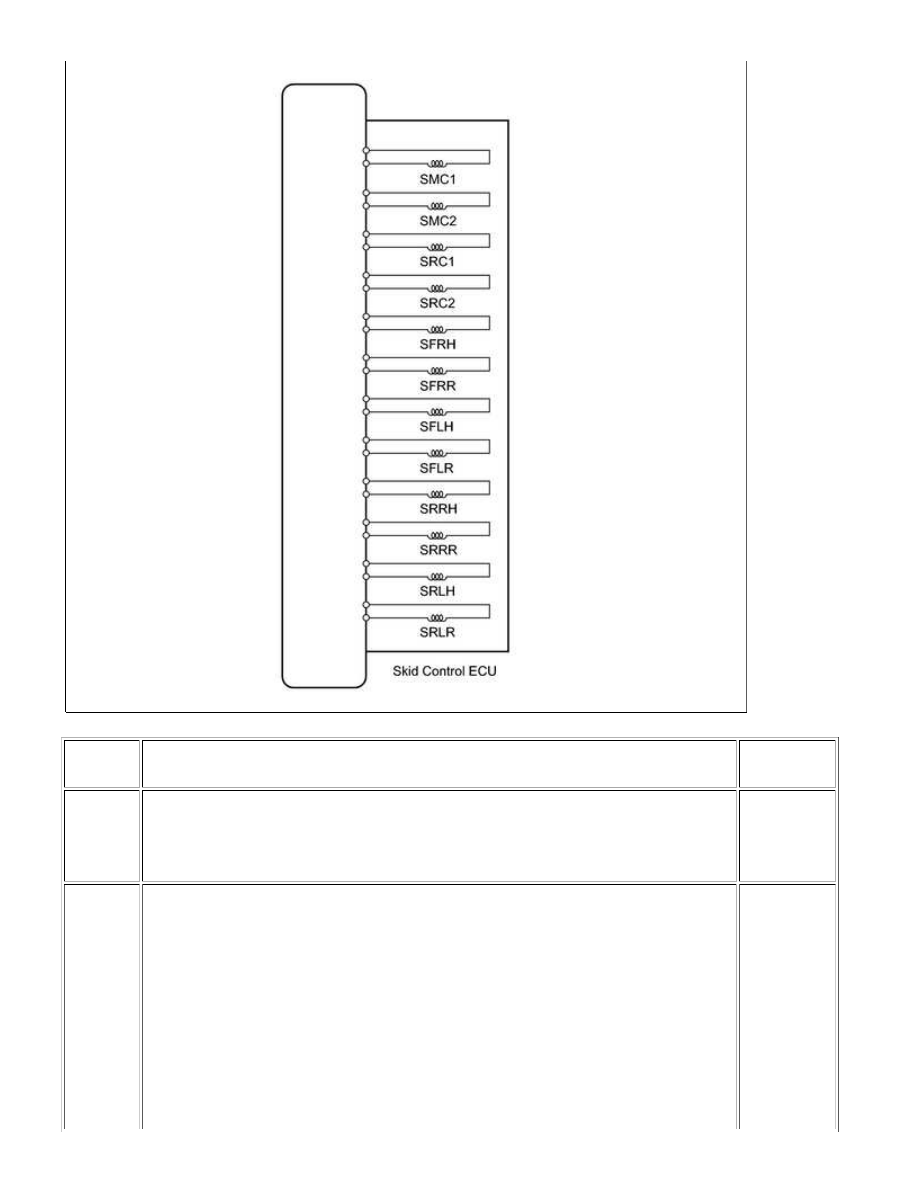

DESCRIPTION

This solenoid is turned on in accordance with signals from the skid control ECU and controls the pressure on the

wheel cylinders to control the braking force.

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE

AREA

C0226/21

C0236/22

C0246/23

C0256/24

Open or short in solenoid circuit continues for 0.05 seconds or more.

Skid control

ECU

C1225/25

C1226/26

C122727

C1228/28

overcurrent continues for 0.05 seconds or more.

1.

During switching solenoid (SMC1, SMC2, SRC1 or SRC2) OFF signal input,

open circuit continues for 0.05 seconds or more.

2.

During switching solenoid (SMC1, SMC2, SRC1 or SRC2) ON signal input,

open circuit continues for 0.01 seconds or more.

3.

During switching solenoid (SMC1, SMC2, SRC1 or SRC2) OFF signal input,

current continues to be applied for 0.1 seconds or more.

4.

Short to GND in switching solenoid (SMC1, SMC2, SRC1 or SRC2)

continues for 0.1 seconds or more.

5.

Skid control

ECU

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE

AREA

Switching solenoids (SMC1, SMC2, SRC1 or SRC2) shorted for 0.1 seconds

or more.

6.

INSPECTION PROCEDURE

NOTICE:

When replacing the VSC actuator assembly, perform zero point calibration



.

PROCEDURE

1.

RECONFIRM DTC

(a) Clear the DTC(s)



.

(b) Start the engine.

(c) Check if the same DTC(s) is output



.

Result

RESULT

PROCEED TO

DTC is output

A

DTC is not output

B

HINT:

The DTCs may be stored due to a malfunction in the connector terminal.

B

USE SIMULATION METHOD TO CHECK

A

REPLACE VSC ACTUATOR ASSEMBLY

BRAKE CONTROL: VEHICLE STABILITY CONTROL SYSTEM: C...
