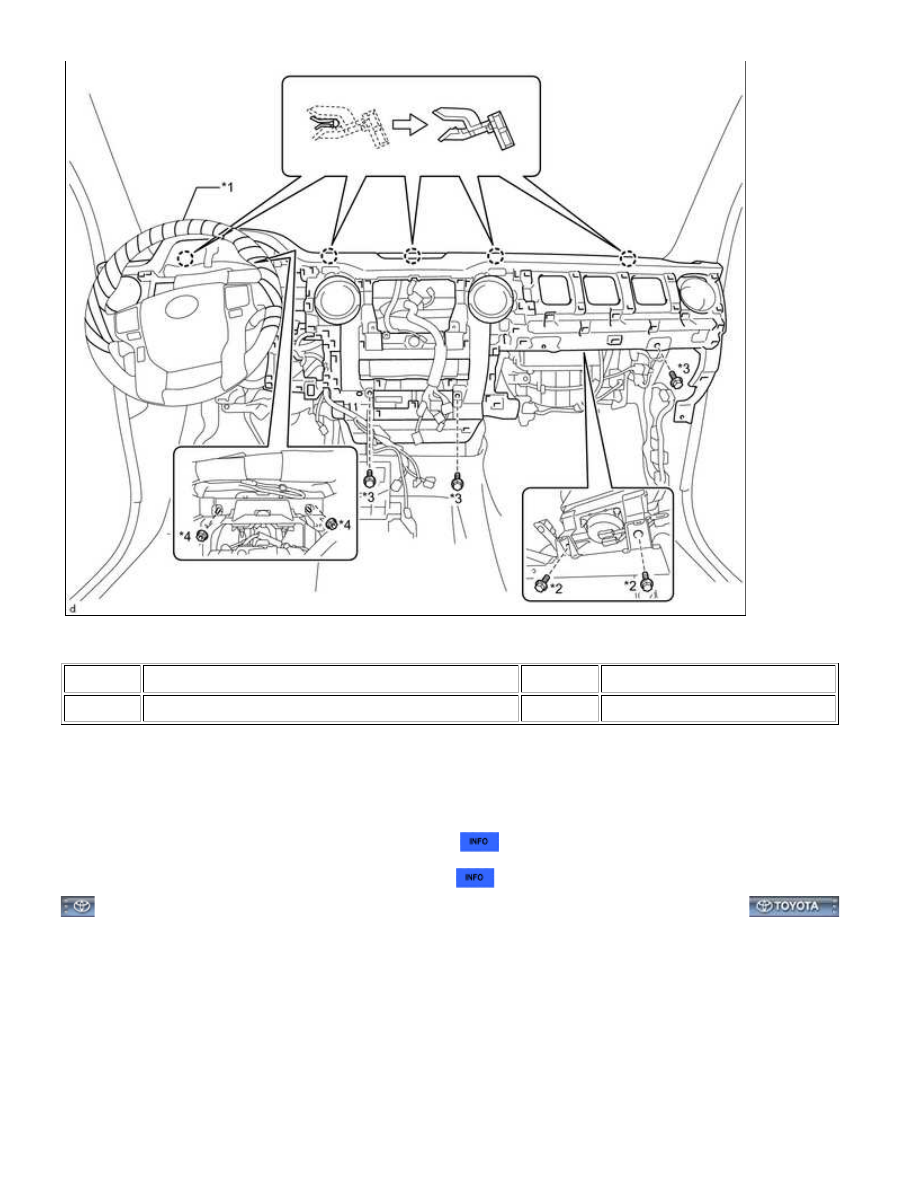

Text in Illustration

*1

Protective Tape

*2

Bolt <G>

*3

Bolt <B>

*4

Nut <C>

(e) Remove the 2 bolts <G>.

(f) Remove the 3 bolts <B> and 2 nuts <C>.

(g) Detach the 5 claws and remove the instrument panel sub-assembly.

44. REMOVE NO. 3 INSTRUMENT PANEL STAY

45. REMOVE NO. 1 INSTRUMENT PANEL CLIP

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VHV00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floor Shift Type): DISASSEMBLY; 2015 MY

Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE BOX BOTTOM MAT

2. REMOVE NO. 1 SPEAKER HOLE COVER

3. REMOVE FRONT NO. 4 SPEAKER ASSEMBLY

4. REMOVE NO. 1 INSTRUMENT PANEL PIN

5. REMOVE DEFROSTER NOZZLE ASSEMBLY

6. REMOVE NO. 2 HEATER TO REGISTER DUCT

7. REMOVE NO. 1 SIDE DEFROSTER NOZZLE DUCT

8. REMOVE NO. 2 SIDE DEFROSTER NOZZLE DUCT

9. REMOVE INSTRUMENT CLUSTER FINISH PANEL REINFORCEMENT

10. REMOVE NAVIGATION ANTENNA ASSEMBLY (w/ Navigation System)

11. REMOVE FRONT PASSENGER AIRBAG ASSEMBLY

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VHW00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floor Shift Type): REASSEMBLY; 2015 MY

Tundra [08/2014 -        ]

REASSEMBLY

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL FRONT PASSENGER AIRBAG ASSEMBLY

2. INSTALL NAVIGATION ANTENNA ASSEMBLY (w/ Navigation System)

3. INSTALL INSTRUMENT CLUSTER FINISH PANEL REINFORCEMENT

4. INSTALL NO. 1 SIDE DEFROSTER NOZZLE DUCT

5. INSTALL NO. 2 SIDE DEFROSTER NOZZLE DUCT

6. INSTALL NO. 2 HEATER TO REGISTER DUCT

7. INSTALL DEFROSTER NOZZLE ASSEMBLY

8. INSTALL NO. 1 INSTRUMENT PANEL PIN

9. INSTALL FRONT NO. 4 SPEAKER ASSEMBLY

10. INSTALL NO. 1 SPEAKER HOLE COVER

11. INSTALL BOX BOTTOM MAT

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VHR02SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floor Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

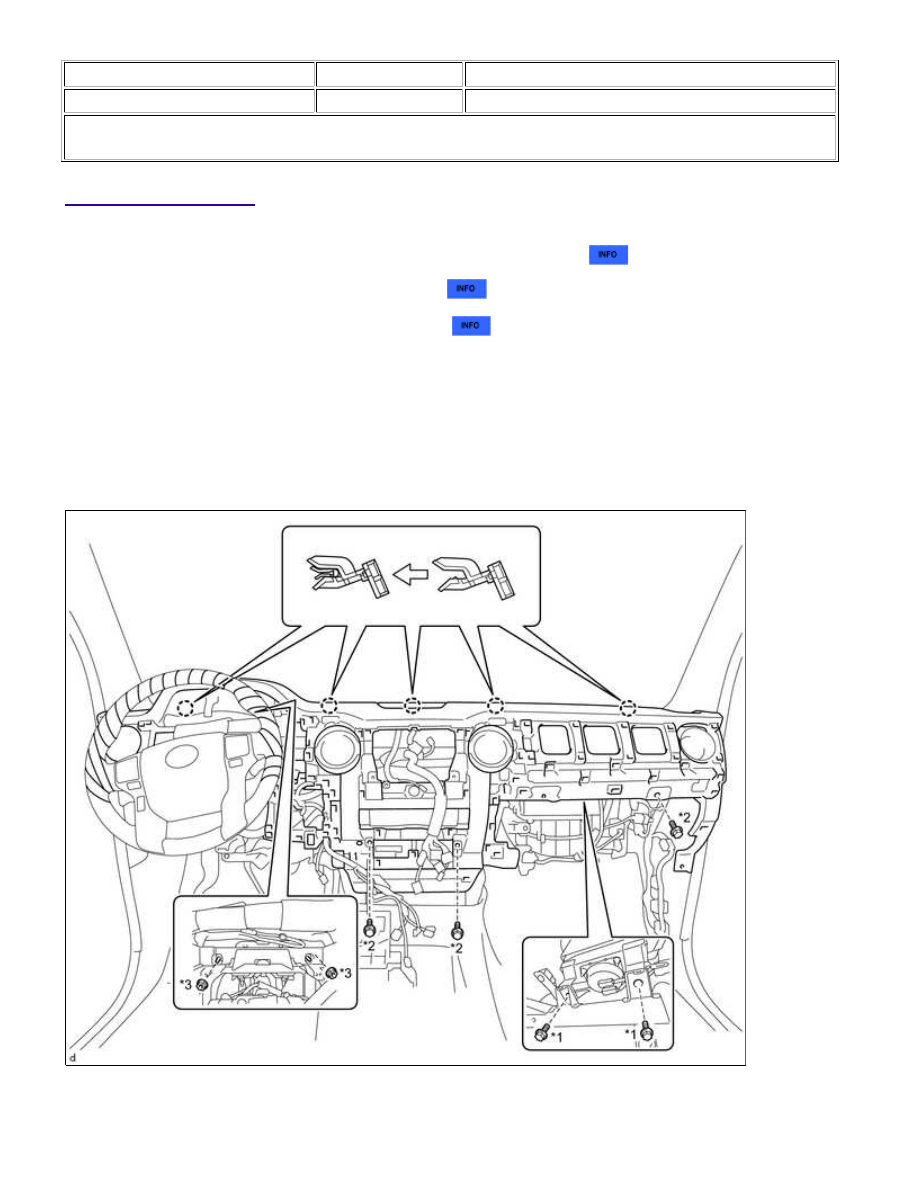

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL NO. 1 INSTRUMENT PANEL CLIP

2. INSTALL NO. 3 INSTRUMENT PANEL STAY

3. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

(a) Set the instrument panel sub-assembly and attach the 5 claws.

(b) Install the 2 nuts <C> and 3 bolts <B>.

(c) Install the 2 bolts <G>.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

Text in Illustration
