11. REMOVE CONSOLE BOX CARPET

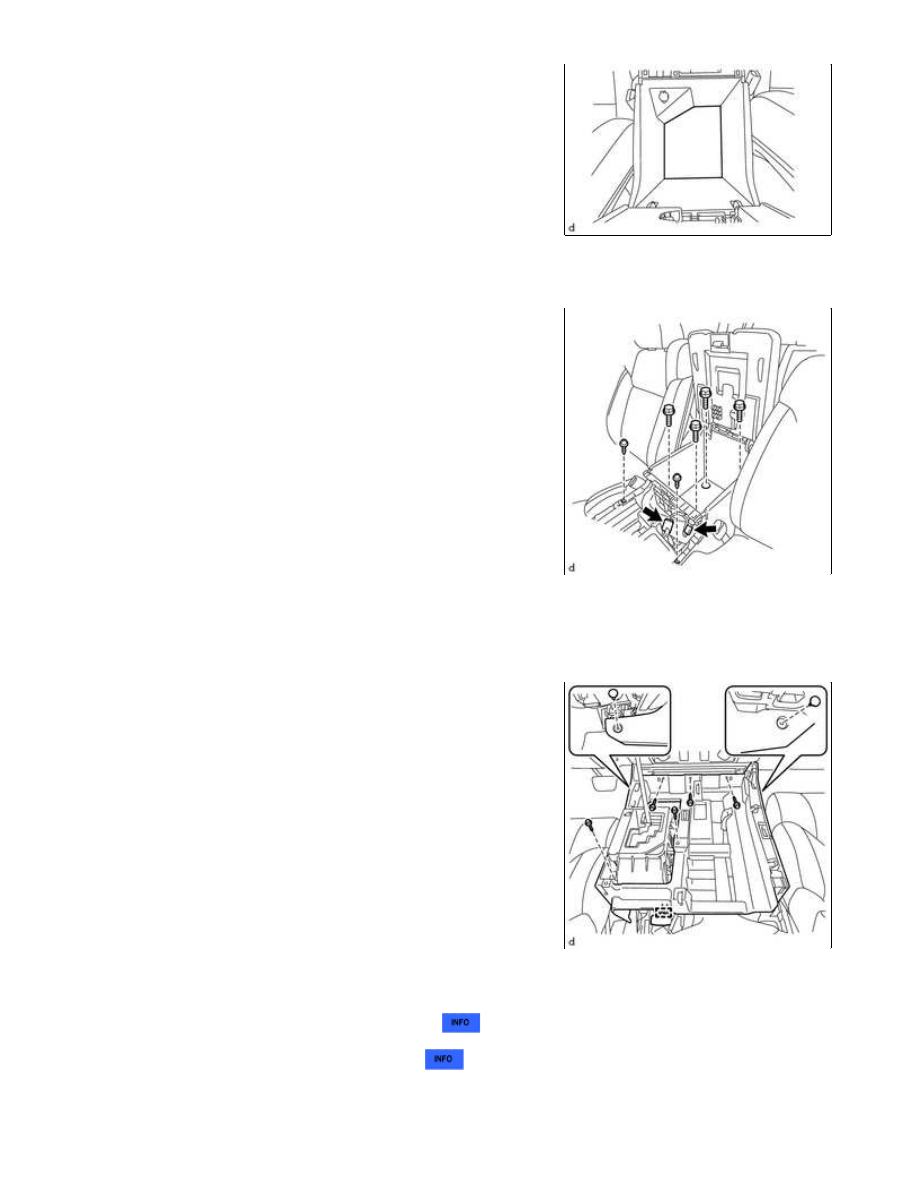

(a) Remove the console box carpet.

12. REMOVE REAR CONSOLE BOX ASSEMBLY

(a) Disconnect the 2 connectors.

(b) Remove the 2 screws <E> and 4 bolts <B> and rear console box assembly.

13. REMOVE FRONT CONSOLE BOX

(a) Remove the 2 clips and detach the connector.

(b) Remove the 5 screws <E> and front console box.

14. REMOVE FRONT DOOR SCUFF PLATE LH

15. REMOVE COWL SIDE TRIM BOARD LH

16. REMOVE FRONT DOOR SCUFF PLATE RH

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

HINT:

Use the same procedure described for the LH side.

17. REMOVE COWL SIDE TRIM BOARD RH

HINT:

Use the same procedure described for the LH side.

18. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

19. REMOVE LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

20. REMOVE NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH

21. REMOVE NO. 2 SWITCH HOLE BASE

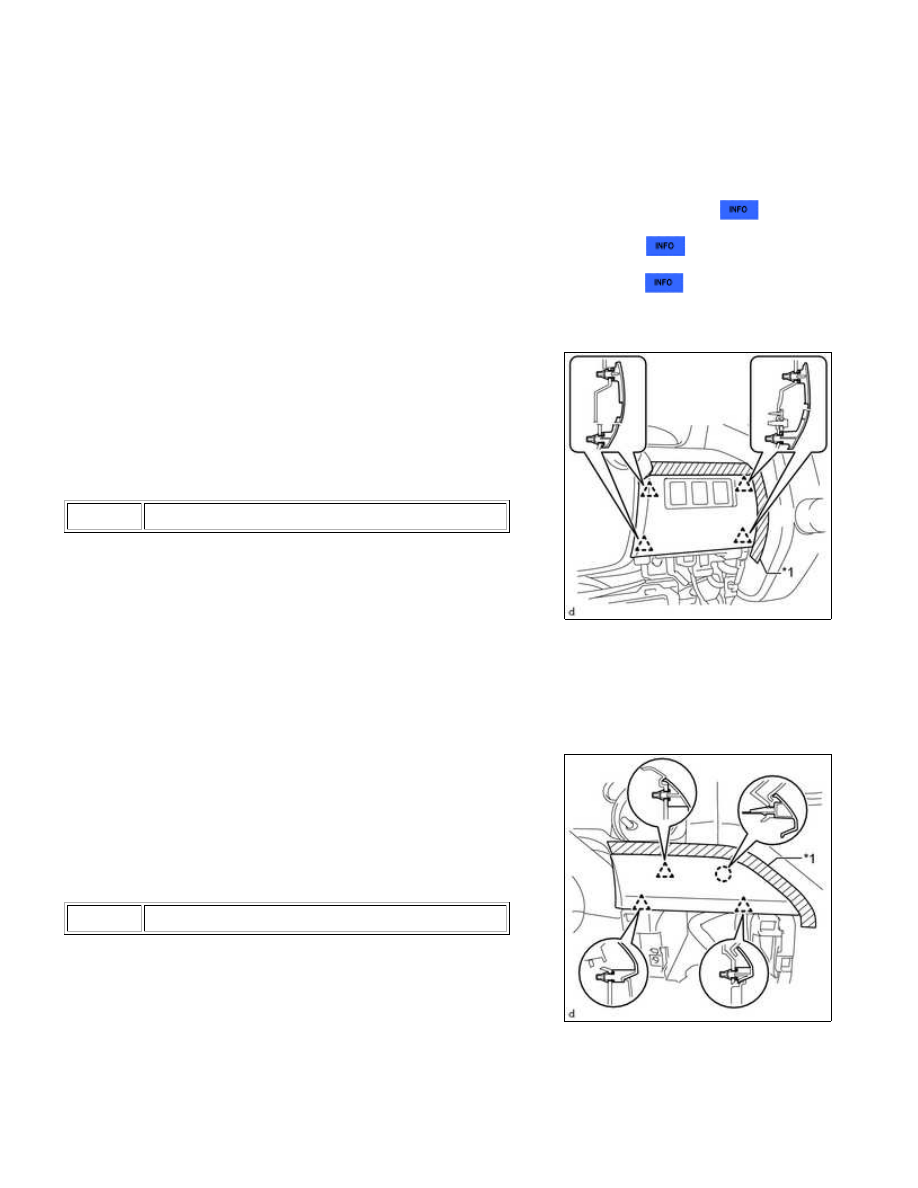

(a) Apply protective tape as shown in the illustration.

Text in Illustration

*1

Protective Tape

(b) Detach the 4 clips and remove the No. 2 switch hole base.

(c) Disconnect each connector.

22. REMOVE INSTRUMENT CLUSTER FINISH PANEL ORNAMENT

(a) Apply protective tape as shown in the illustration.

Text in Illustration

*1

Protective Tape

(b) Detach the 3 clips, claw and remove the instrument cluster finish panel ornament.

23. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

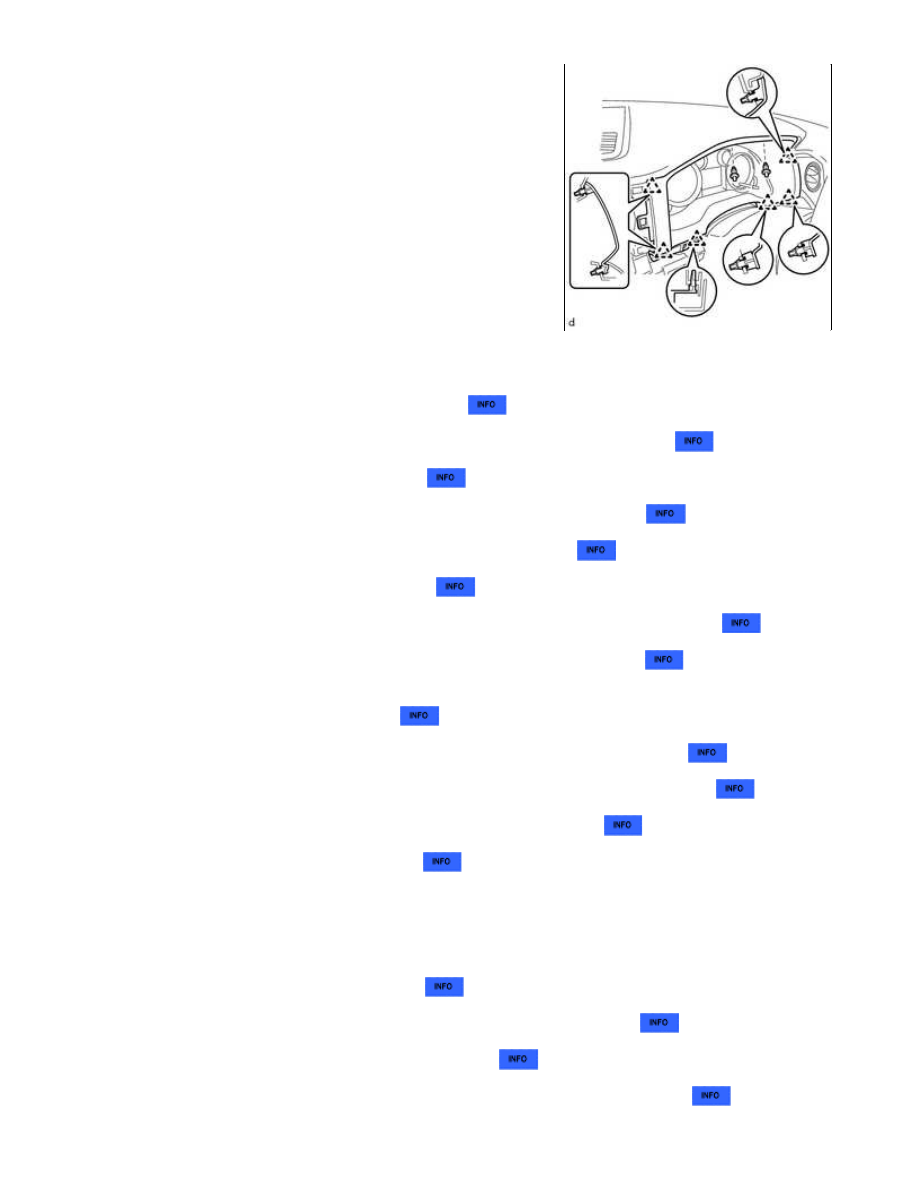

(a) Remove the 2 clips.

(b) Detach the 6 clips and remove the instrument cluster finish panel assembly.

24. REMOVE COMBINATION METER ASSEMBLY

25. REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

26. REMOVE LOWER INSTRUMENT PANEL

27. REMOVE LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

28. REMOVE NO. 4 INSTRUMENT REGISTER SUB-ASSEMBLY

29. REMOVE INSTRUMENT SIDE PANEL RH

30. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

31. REMOVE NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH

32. REMOVE LOWER CENTER INSTRUMENT PANEL FINISH PANEL WITH AIR

CONDITIONING CONTROL ASSEMBLY

33. REMOVE RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET

34. REMOVE CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

35. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

36. REMOVE FRONT PILLAR GARNISH LH

37. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedure described for the LH side.

38. REMOVE FRONT PILLAR GARNISH RH

39. REMOVE INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

40. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY LH

41. REMOVE NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

42. REMOVE FRONT NO. 2 SPEAKER ASSEMBLY RH

43. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

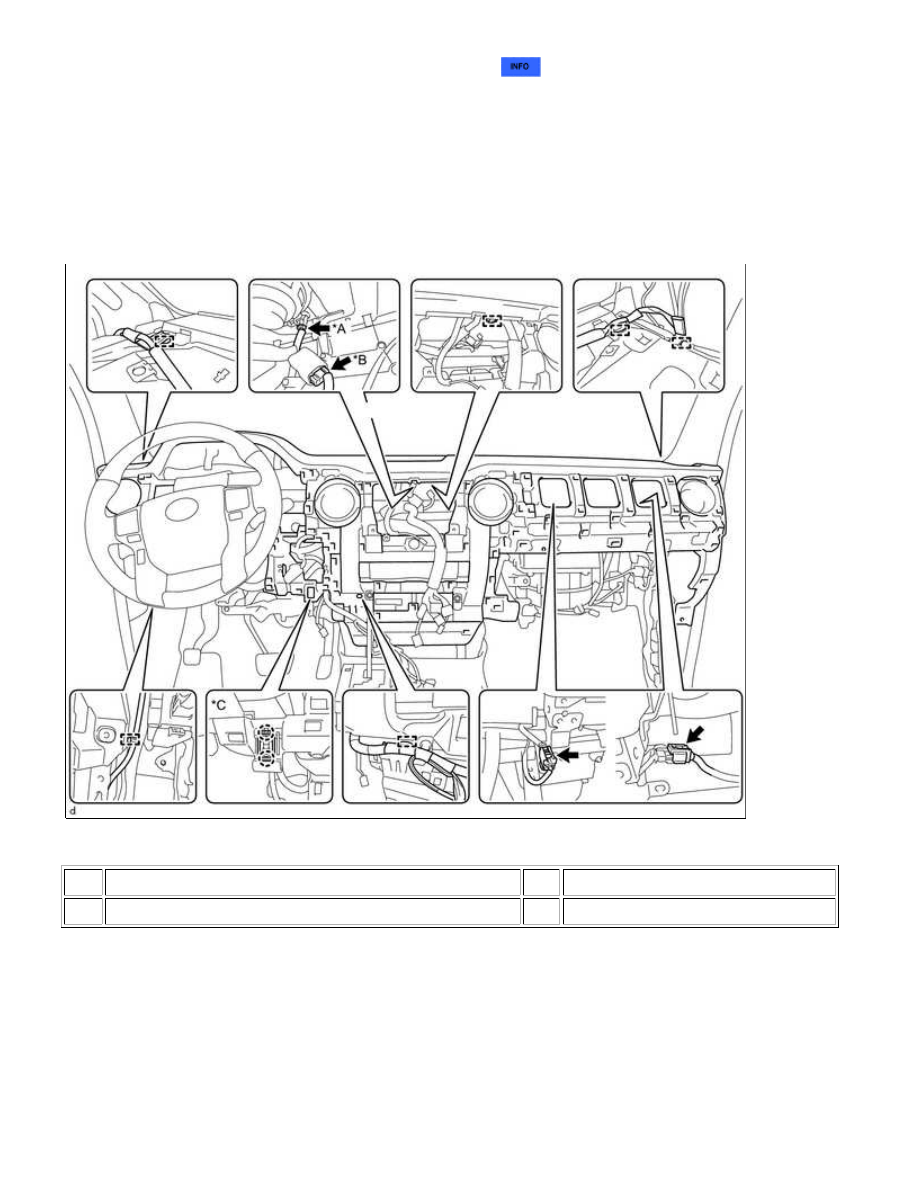

(a) for Manual Tilt Steering Column:

Operate the tilt lever to fully extend and lower the steering column.

(b) Disconnect each connector and each wire harness clamp.

(c) for Automatic Air Conditioning System:

Detach the 2 claws and disconnect the cooler thermistor.

Text in Illustration

*A

w/ Automatic Light Control System

*B

w/ Front Center Speaker

*C

for Automatic Air Conditioning System

-

-

(d) Apply protective tape as shown in the illustration.
