ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2793-...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000001TCG03GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2796,B2798; No Communication in Immobiliser

System; 2015 MY Tundra [08/2014 -        ]

DTC

B2796

No Communication in Immobiliser System

DTC

B2798

Communication Malfunction No. 2

DESCRIPTION

DTC B2796 is output when a key is inserted into the ignition key cylinder but no communication occurs

between the key and transponder key ECU.

DTC B2798 is output when a key is inserted into the ignition key cylinder but a communication error

occurs between the key and transponder key ECU.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B2796

The key code cannot be transmitted

Key

Harness or connector

Transponder key ECU

Transponder key

amplifier

B2798

Key code identification cannot be completed within the specified

time

Key

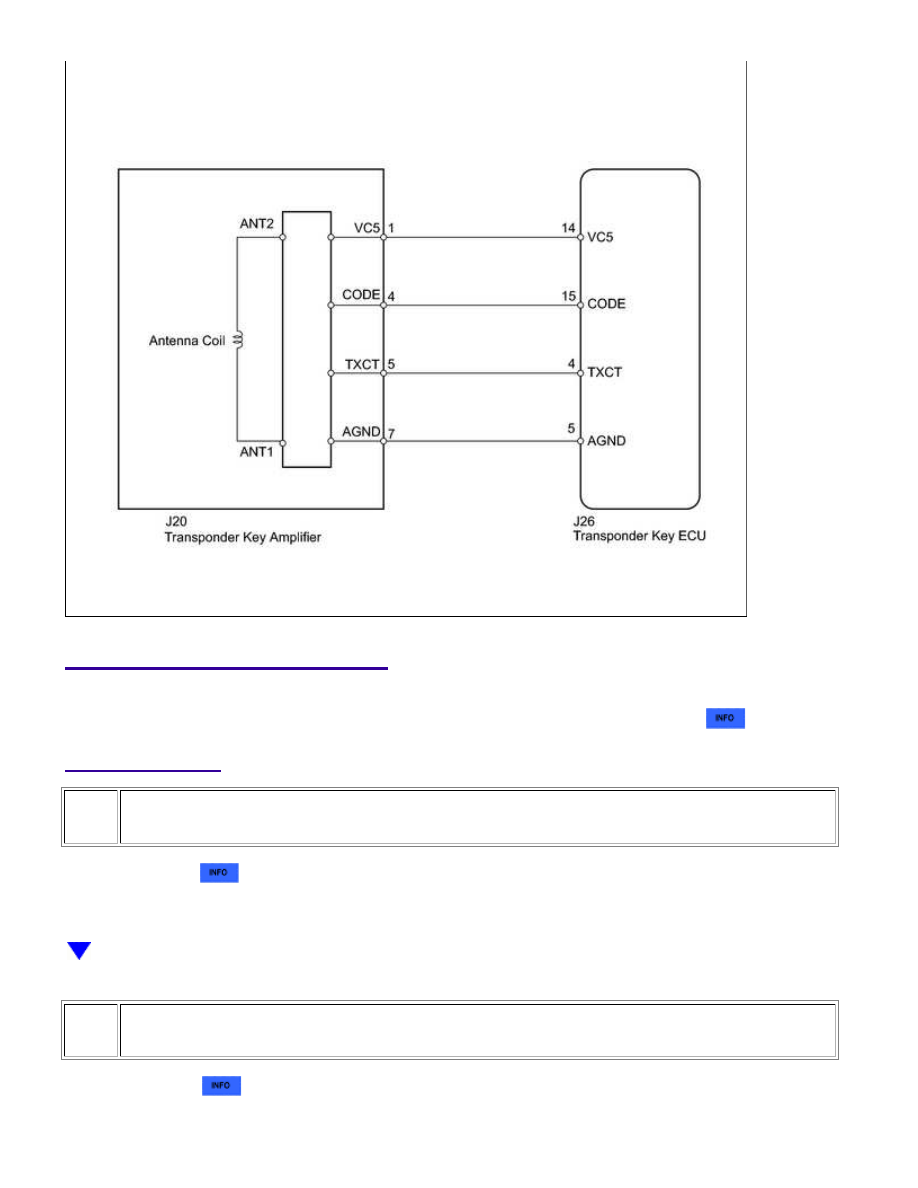

WIRING DIAGRAM

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2796,B...

NEXT

INSPECTION PROCEDURE

HINT:

When the transponder key ECU is replaced, reregister the ECU - ECM communication ID



.

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

2.

CHECK FOR DTC

(a) Check for DTC



.

OK:

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2796,B...

DTC B2796 or B2798 is not output.

NG

GO TO STEP 3

OK

USE SIMULATION METHOD TO CHECK

3.

READ VALUE USING TECHSTREAM (ENGINE IMMOBILISER SYSTEM)

(a) Use the Data List to check if the engine immobiliser system is functioning properly.

Immobiliser

TESTER

DISPLAY

MEASUREMENT ITEM / DISPLAY

NORMAL CONDITION

DIAGNOSTIC

NOTE

Immobiliser

Immobiliser system status / Set or

Unset

Set: No key is in ignition key

cylinder

Unset: Key is in ignition key

cylinder

-

OK:

Unset (key is in ignition key cylinder) appears on the screen.

NG

GO TO STEP 4

OK

REPLACE TRANSPONDER KEY ECU

4.

CHECK WHETHER ENGINE STARTS WITH OTHER KEYS

(a) Check if the engine starts with an already registered vehicle key.

OK:

Engine starts.

NG

GO TO STEP 5

OK

REREGISTER KEY CODE OR REPLACE KEY THAT

CANNOT START ENGINE

5.

CHECK HARNESS AND CONNECTOR (TRANSPONDER KEY ECU - TRANSPONDER KEY
AMPLIFIER)

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: B2796,B...
