(1) Turn the ignition switch ON and LOCK 5 times within 10 seconds using a master key that has already

been registered.

(c) End the new key code registration mode (when using Techstream)

HINT:

The automatic key code registration mode can be forced to end when at least 1 key code (immobiliser code)

for a master key has been registered.

(1) Insert the key into the ignition key cylinder and turn the Techstream ON.

(2) Follow the instructions on the Techstream screen to end the new key code registration mode.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: REGIS...

HINT:

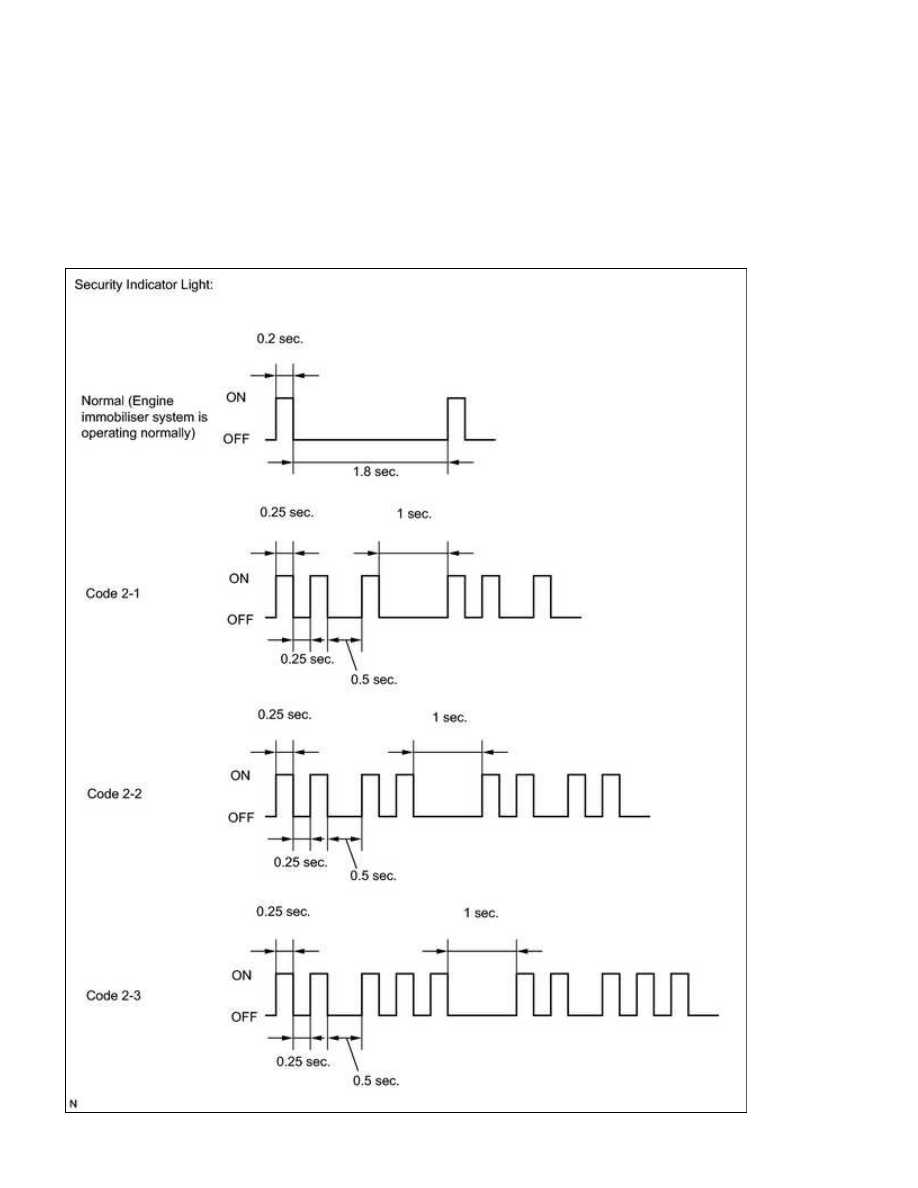

When the engine immobiliser system is operating normally and the key is pulled out, the security indicator
light blinks continuously.
If the new key code registration fails, code 2-1 is output by the security indicator light. Trying to reregister
an already registered key causes code 2-2 to be output when the key is inserted. If the number of
registered key codes exceeds the limit, code 2-3 is output by the security indicator light.

3. REGISTRATION OF ADDITIONAL KEY (PROCEDURE "A")

(a) Additional key code registration

HINT:

When only the ignition key cylinder has been replaced, the new key cannot be used to lock or unlock doors.

SECURITY INDICATOR

LIGHT CONDITION

TIME (COMPLETION OF

OPERATION)

1. Start registration.

Security indicator light is

blinking.

-

2. Insert an already registered master key into the

ignition key cylinder, turn the ignition switch ON, and

turn the Techstream ON.

Security indicator light

turned off.

Within 120 sec.

3. Select following items on the Techstream:

(1) Body Electrical

(2) Immobiliser

(3) Utility

(4) Key Registration

Security indicator light

turned on.

4. Remove the master key and then push Next button

on Techstream.

Security indicator light

turned on.

Techstream.

5. Insert unregistered key into the ignition key cylinder.

Security indicator light is

blinking.

HINT:

Registration is being

performed.

Within 10 sec.

6. After 60 sec., key is registered.

HINT:

The security indicator light turns off.

Security indicator light

turned off.

-

7. Remove the key.

Security indicator light is

blinking.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: REGIS...

PROCEDURE

SECURITY INDICATOR

LIGHT CONDITION

TIME (COMPLETION OF

OPERATION)

YES: Go to step 2.

NO: Go to step 10.

(a) Erasure all key codes except master key

HINT:

All key codes are erased except for the master key which is used for erasing the key codes. In order to use
a key whose code has been erased, a new key code must be registered.
At least one key code must be registered in the transponder key ECU in order for this mode to operate
normally.

Make sure the inserted key is a registered master key.

PROCEDURE

SECURITY INDICATOR LIGHT

CONDITION

TIME (COMPLETION OF

OPERATION)

blinking.

-

2. Insert previously registered master key into

ignition key cylinder and turn ignition switch ON.

Security indicator light turned

off.

Within 120 sec.

3. Select following items on the Techstream:

(1) Body Electrical

(2) Immobiliser

(3) Utility

(4) Transponder Code Erasure

Security indicator light turned

on for 1 sec. then turned off.

4. Remove the master key.

HINT:

Key codes are deleted except inserted

key.

Security indicator light turned

on.

Techstream.

HINT:

This mode performs normally, when at least one key codes must be registered in the transponder key ECU.

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: REGIS...

Insertion key is either registered key or unregistered key.

PROCEDURE

SECURITY INDICATOR LIGHT

CONDITION

TIME (COMPLETION OF

OPERATION)

1. Using TIS, confirm that user and vehicle match.

Security indicator light is

blinking.

-

blinking.

-

3. Insert previously registered master key or

unregistered key into ignition key cylinder and turn

ignition switch ON.

Security indicator light turned

off.

Within 120 sec.

4. Select following items on the Techstream:

(1) Body Electrical

(2) Immobiliser

(3) Utility

(4) Immobiliser Code Reset

Security indicator light turned

on for 1 sec. then turned off.

Within 15 min.

on.

-

NOTICE:

(1) Register the key code(s) by following the new key code registration procedure (procedure "B").

SST: 09843-18040
