6.6 U

Doc ID: RM000001TCR031X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -

       ]

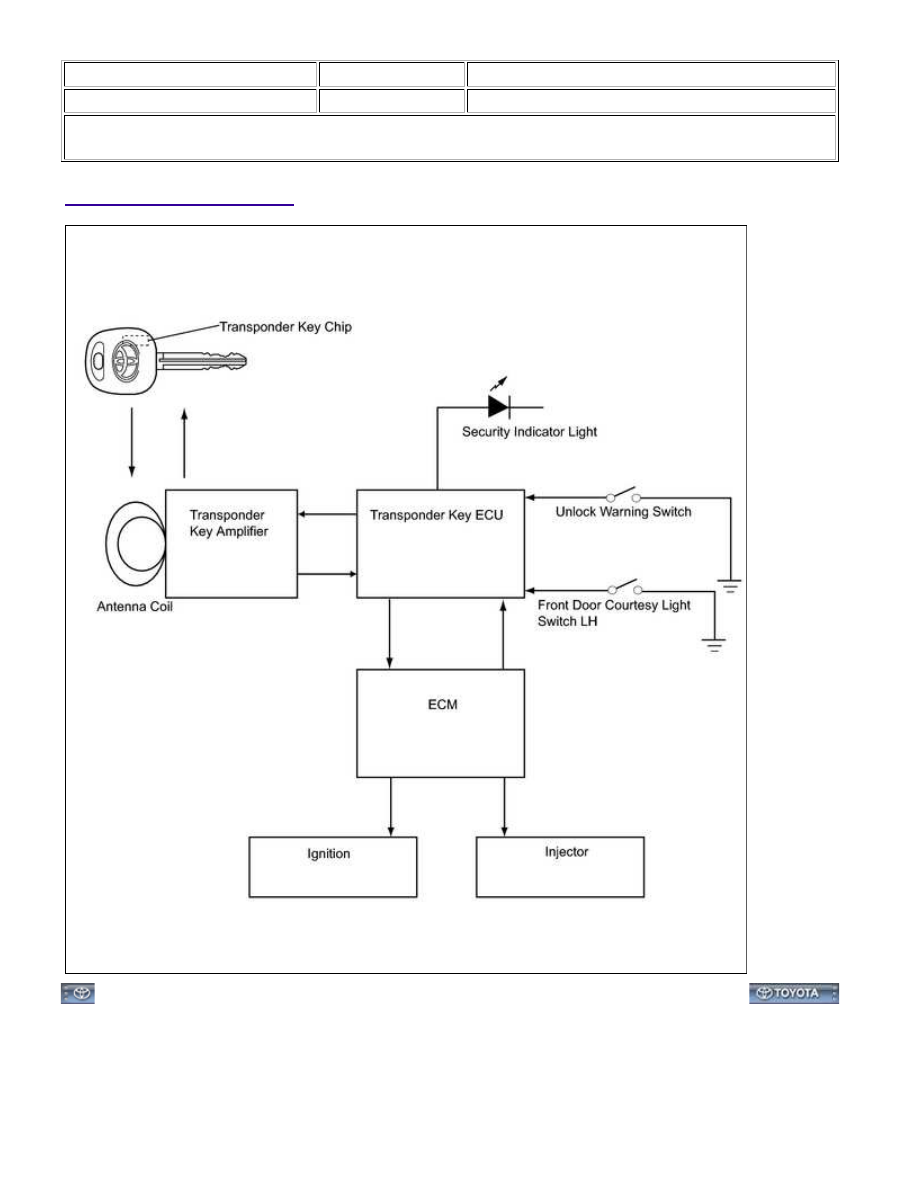

SYSTEM DIAGRAM

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: SYSTEM...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001TCO02ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014

-        ]

SYSTEM DESCRIPTION

1. ENGINE IMMOBILISER SYSTEM DESCRIPTION

The engine immobiliser system is designed to prevent the vehicle from being stolen. This system uses the

effectively disabling the engine.

2. FUNCTION OF MAIN COMPONENT

COMPONENT

OUTLINE

Transponder key

amplifier

When key is inserted into ignition key cylinder, antenna coil receives key code. Then

amplifier amplifies ID code and outputs it to transponder key ECU.

Unlock warning switch

Detects whether key is in ignition key cylinder and outputs results to transponder key

ECU.

Security indicator light

Front door courtesy

light switch LH

Located on front door LH. Detects door status (open or closed) and outputs data to

main body ECU. Turns on when door is open and turns off when door is closed.

3. SYSTEM FUNCTION

(a) When the transponder key ECU detects that the unlock warning switch is ON, the transponder key ECU

provides current to the antenna coil and produces a weak electric wave. A transponder chip in the key grip

receives the electric wave. Upon receiving the electric wave, the transponder chip outputs a key ID code

signal. The transponder key coil receives this signal, the signal is amplified by the transponder key

amplifier, and the signal is transmitted to the transponder key ECU.

(b) The transponder key ECU matches the key's ID code with the vehicle's ID code, which was previously

registered in the transponder key ECU, and communicates the results to the ECM. After the identification

results show that the key's ID code matches the vehicle's ID code and the transponder key ECU has

confirmed their match: 1) the engine immobiliser system is canceled and the engine starting controls (fuel

injection control and ignition control) enter standby mode; and 2) the transponder key ECU transmits a

security indicator light signal that communicates "indicator OFF" to the Combination meter Assembly

(security indicator light), and the security indicator light turns off.

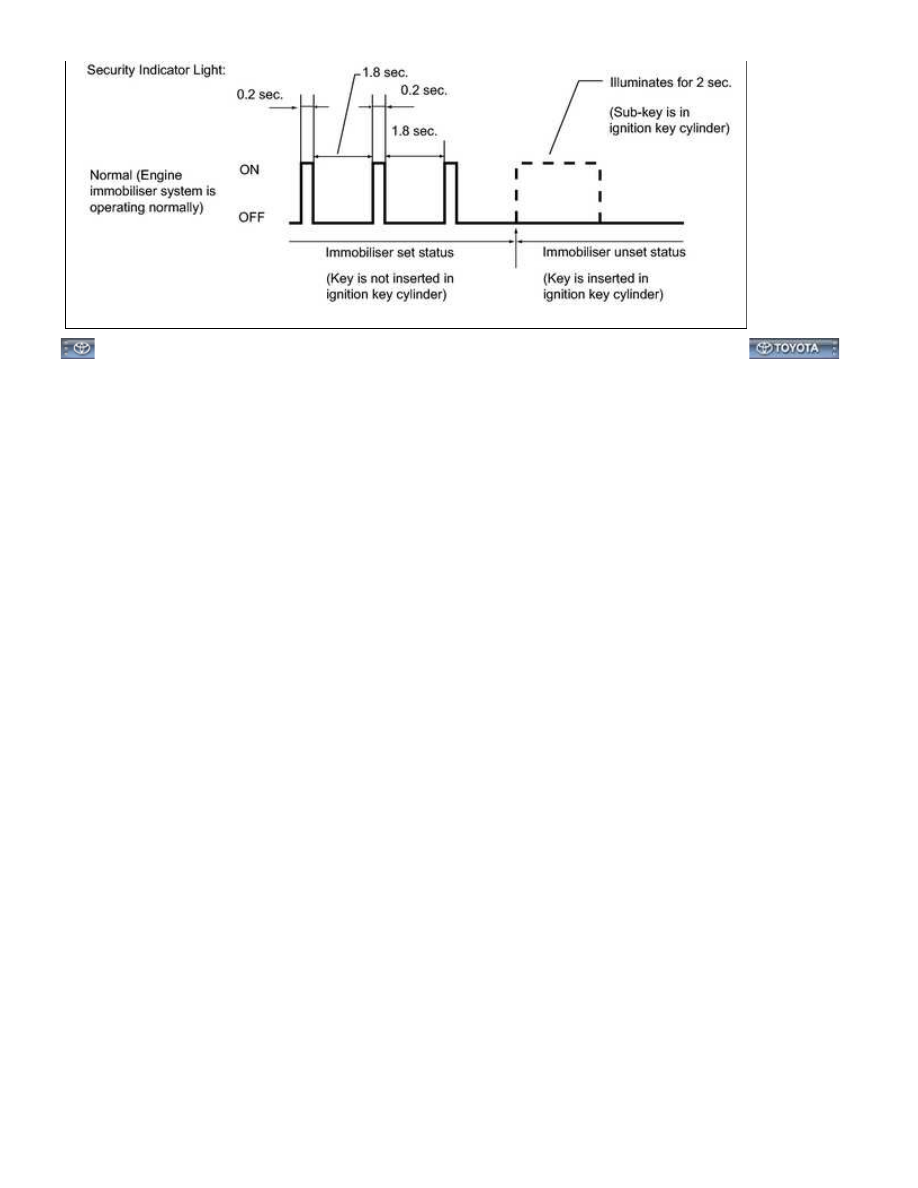

(c) The security indicator light pattern is as shown below (when changing from the immobiliser set status to the

unset status).

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: SYSTE...

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: SYSTE...

NEXT

NEXT

NEXT

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000001TC903YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: HOW TO PROCEED WITH TROUBLESHOOTING;

2015 MY Tundra [08/2014 -        ]

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use these procedures to troubleshoot the engine immobiliser system.
*: Use the Techstream.

1.

VEHICLE BROUGHT TO WORKSHOP

2.

INSPECT BATTERY VOLTAGE

Standard voltage:

11 to 14 V

If the voltage is below 11 V, recharge or replace the battery before proceeding.

3.

CRANK ENGINE FOR MORE THAN 10 SECONDS

4.

CHECK FOR DTC*

(a) Check for DTCs and note any codes that are output



.

(b) Clear the DTCs



.

(c) Recheck for DTCs. Try to duplicate the DTC (SFI system and engine immobiliser system) by

simulating the symptoms indicated by the DTC.

Result

ENGINE IMMOBILISER: ENGINE IMMOBILISER SYSTEM: HOW T...
