Title: AIR CONDITIONING: REFRIGERANT LINE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

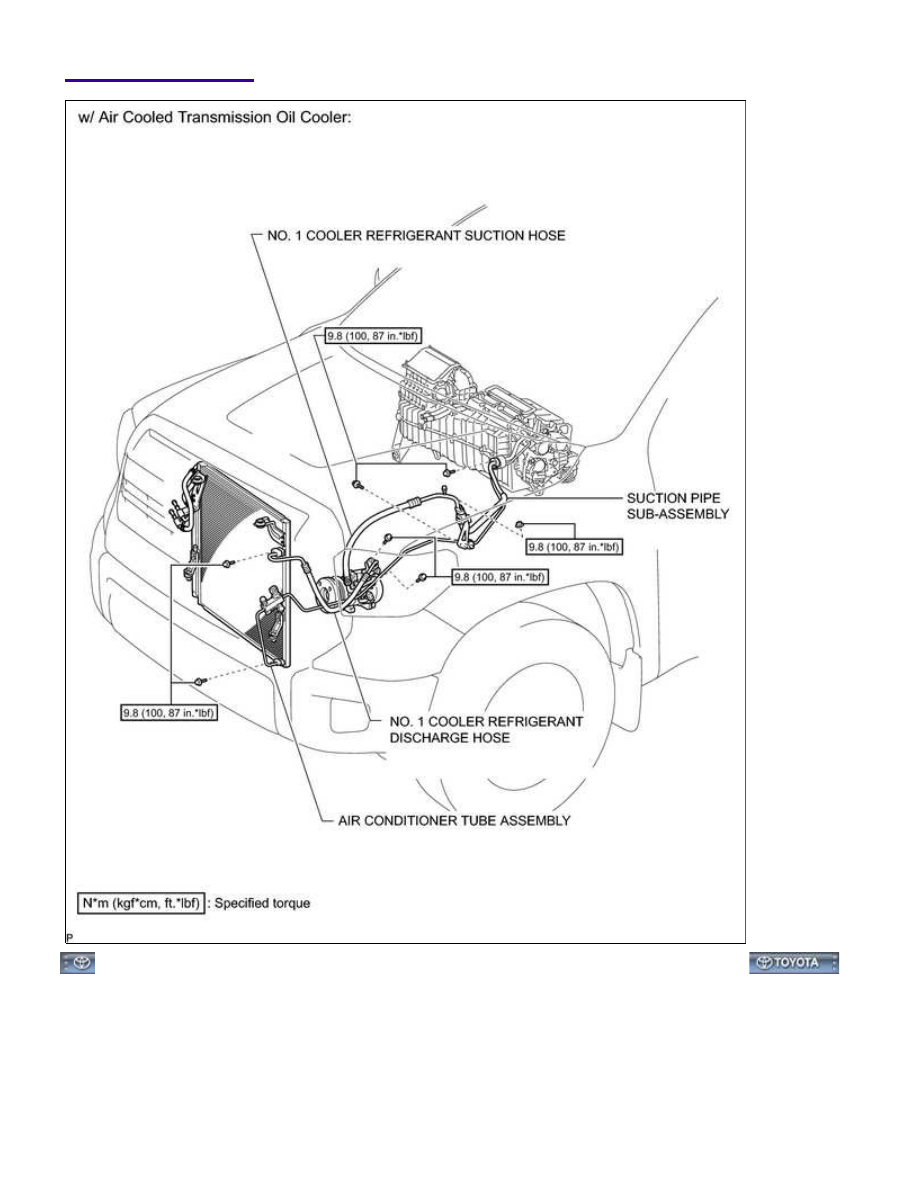

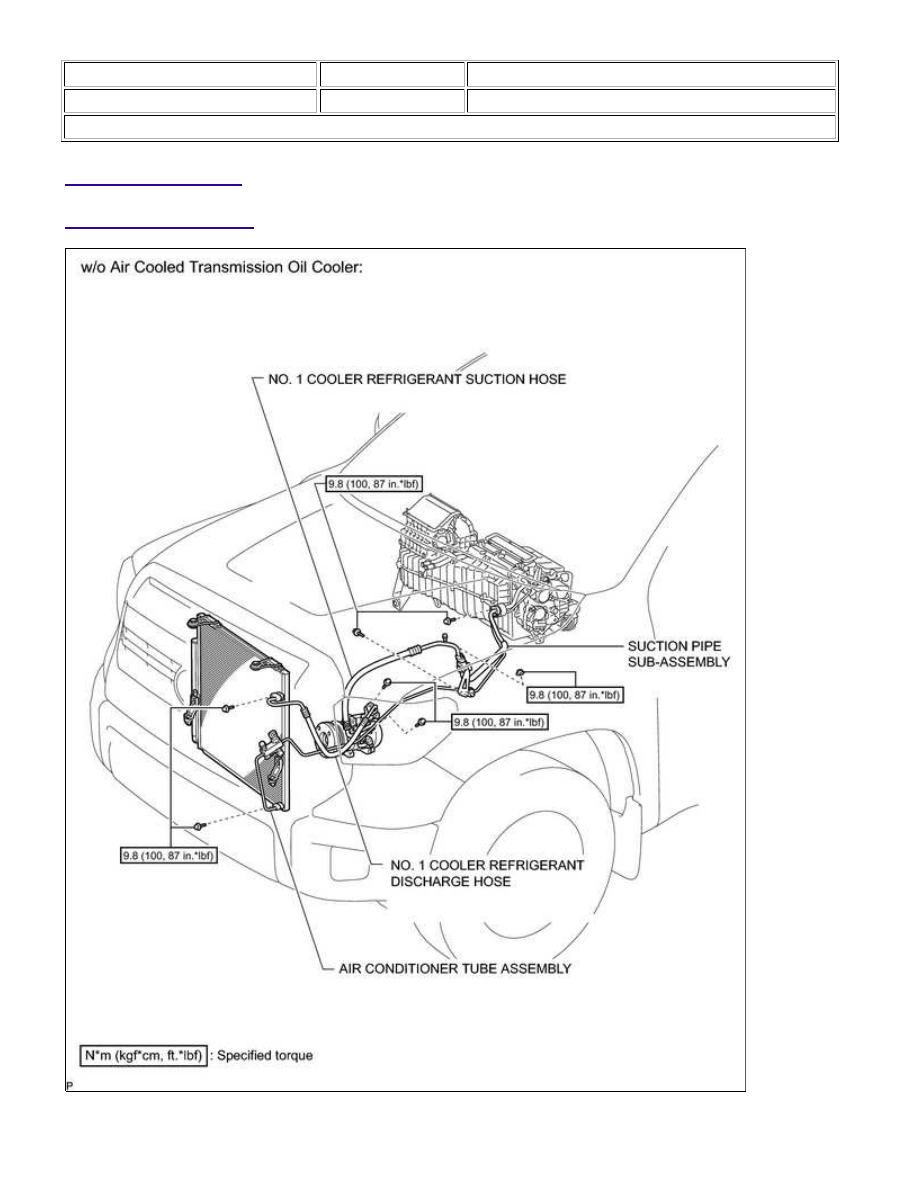

COMPONENTS

ILLUSTRATION

AIR CONDITIONING: REFRIGERANT LINE: COMPONENTS; 2015 ...

ILLUSTRATION

AIR CONDITIONING: REFRIGERANT LINE: COMPONENTS; 2015 ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VYG01AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: ROOM TEMPERATURE SENSOR (for Automatic Air Conditioning System):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

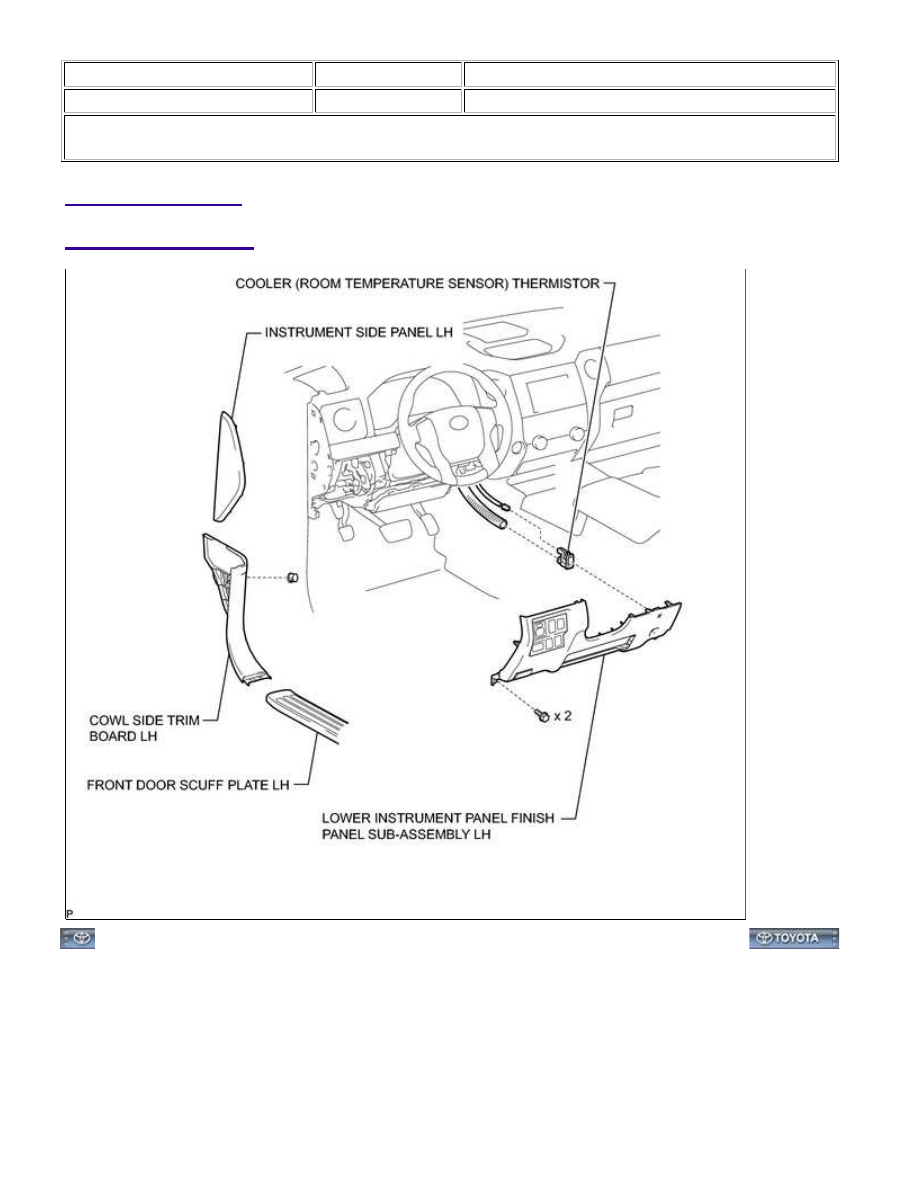

COMPONENTS

ILLUSTRATION

AIR CONDITIONING: ROOM TEMPERATURE SENSOR (for Automati...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYH02ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: ROOM TEMPERATURE SENSOR (for Automatic Air Conditioning System): REMOVAL;

2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH

for Regular Cab:

for Double Cab:

for CrewMax:

2. REMOVE COWL SIDE TRIM BOARD LH

for Regular Cab:

for Double Cab:

for CrewMax:

3. REMOVE INSTRUMENT SIDE PANEL LH

for Column Shift Type:

for Floor Shift Type:

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

for Column Shift Type:

for Floor Shift Type:

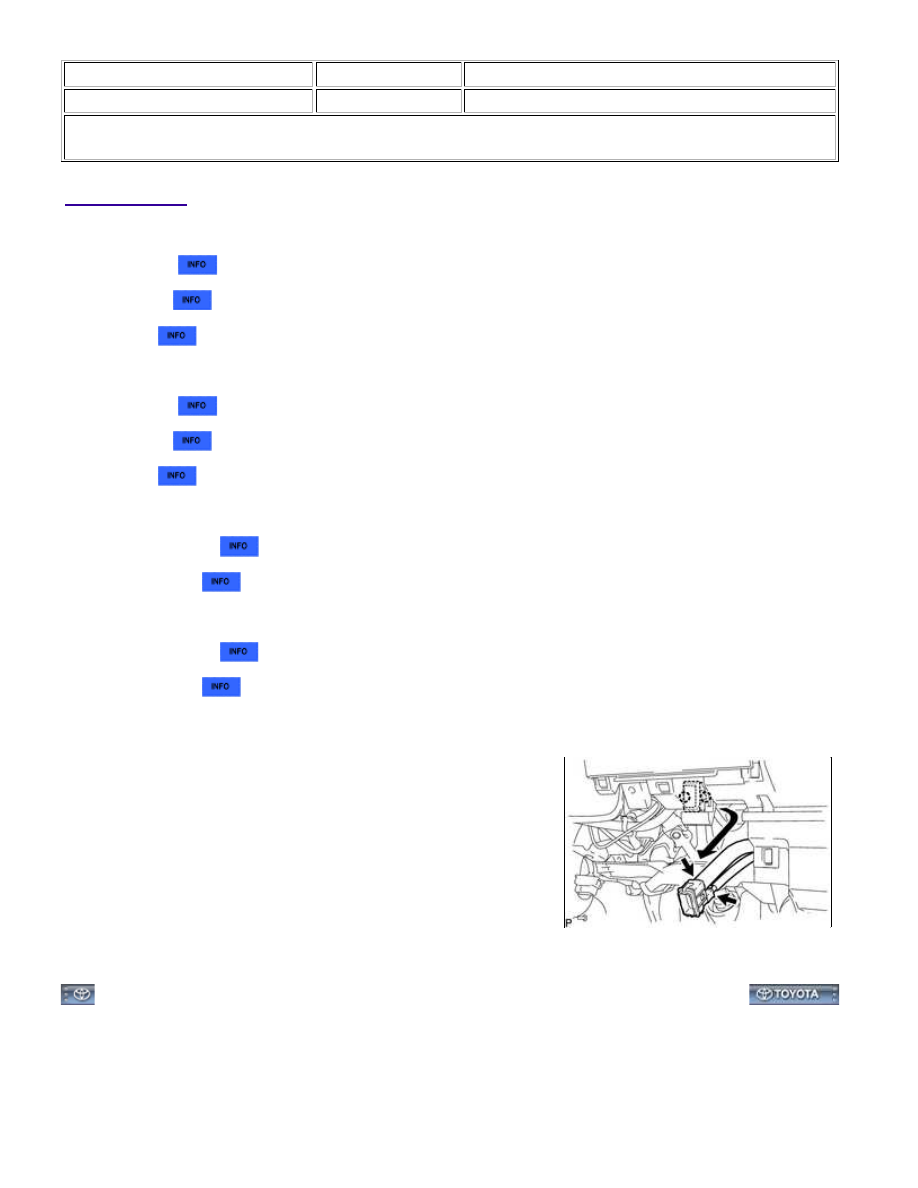

5. REMOVE COOLER (ROOM TEMPERATURE SENSOR) THERMISTOR

(a) Detach the 2 claws and pull out the cooler (room temperature

sensor) thermistor to downward.

(b) Disconnect the air hose and connector, and remove the cooler (room temperature sensor) thermistor.

AIR CONDITIONING: ROOM TEMPERATURE SENSOR (for Automati...
