Toyota Tundra (2015 year). Manual - part 2259

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002VXJ00YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1443/43; Air

Outlet Damper Control Servo Motor Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

B1443/43 Air Outlet Damper Control Servo Motor Circuit

DESCRIPTION

The No. 1 damper servo sub-assembly (air outlet servo motor) sends pulse signals to inform the air conditioning

HINT:

Confirm that no mechanical problem is present because this diagnostic trouble code can be output when

either a damper link or damper is mechanically locked.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1443/43

Air outlet damper position sensor value does not change

even if air conditioning amplifier operates No. 1 damper

servo sub-assembly (air outlet servo motor)

No. 1 damper servo

sub-assembly (air outlet

servo motor)

Air conditioning harness

Air conditioning amplifier

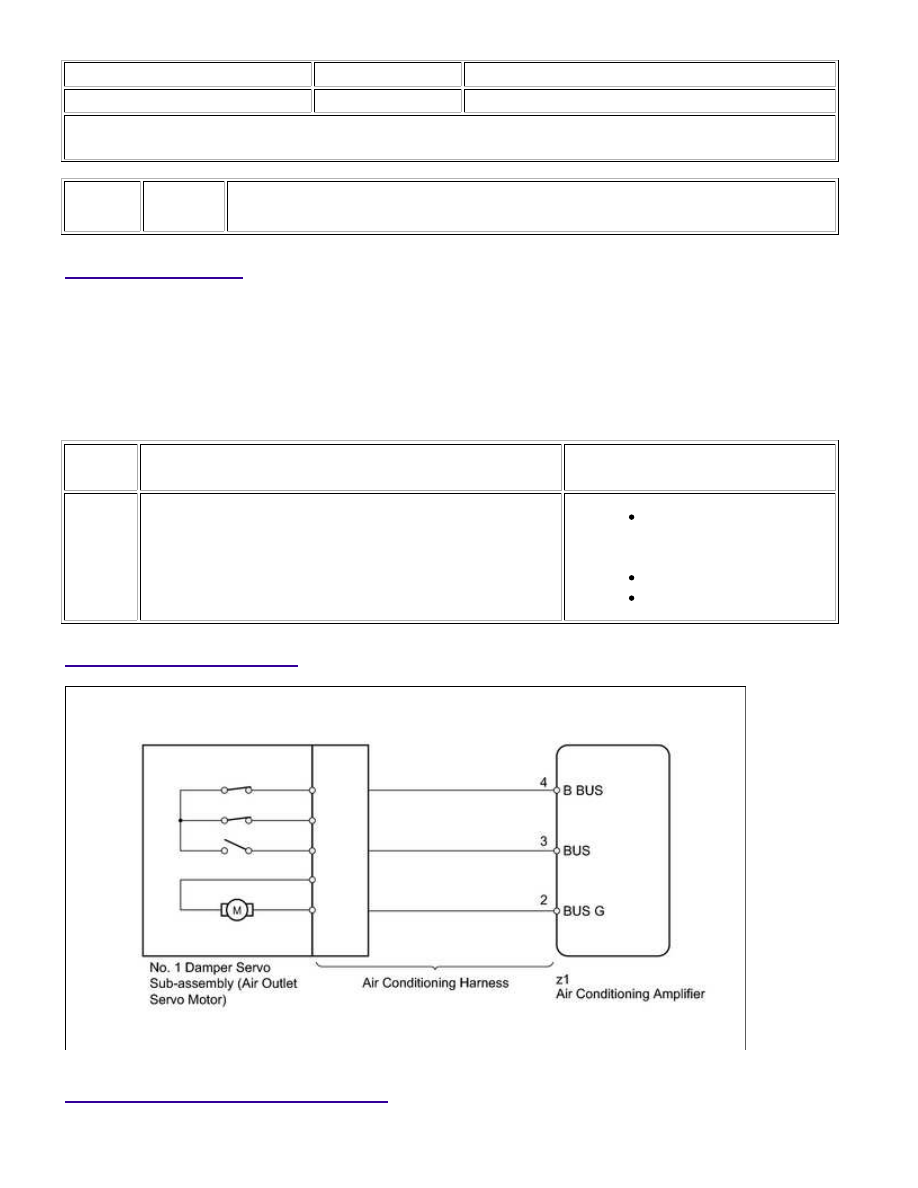

WIRING DIAGRAM

INSPECTION PROCEDURE

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

A

PROCEDURE

1.

READ VALUE USING TECHSTREAM (AIR OUTLET SERVO MOTOR TARGET PULSE)

(a) Use the Data List to check if the servo motor is functioning properly.

Air Conditioner

TESTER DISPLAY

MEASUREMENT ITEM / RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

Air Outlet Servo

Pulse (D)

No. 1 damper servo sub-assembly (air outlet servo

motor) target pulse /

Min.: 0, Max.: 255

FACE: 9 (pulse)

B/L: 32 (pulse)

FOOT: 56 (pulse)

FOOT/DEF: 83

(pulse)

DEF: 97 (pulse)

-

OK:

The display is as specified in the normal condition.

Result

RESULT

PROCEED TO

OK (Checking from the DTC)

A

OK (Checking from the PROBLEM SYMPTOMS TABLE)

B

NG

C

B

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN

PROBLEM SYMPTOMS TABLE

C

REPLACE AIR CONDITIONING AMPLIFIER

2.

REPLACE NO. 1 DAMPER SERVO SUB-ASSEMBLY (AIR OUTLET SERVO MOTOR)

(a) Temporarily replace the No. 1 damper servo sub-assembly (air outlet servo motor) with a new one



.

HINT:

Since the servo motor cannot be inspected while it is removed from the vehicle, replace the servo motor

with a new one and check that the condition returns to normal.

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

NEXT

NEXT

3.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC



.

OK:

DTC is not output.

NG

GO TO STEP 4

OK

END (AIR OUTLET SERVO MOTOR IS DEFECTIVE)

4.

REPLACE AIR CONDITIONING HARNESS

(a) Replace the air conditioning harness.

5.

CHECK FOR DTC

(a) Clear the DTC



.

(b) Check for DTC again



.

OK:

DTC is not output.

NG

REPLACE AIR CONDITIONING AMPLIFIER

OK

END (AIR CONDITIONING HARNESS IS

DEFECTIVE)

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic A...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000002ZTE00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Automatic Air Conditioning System): B1445/45;

Passenger Side Cool Air Bypass Damper Control; 2015 MY Tundra [08/2014 -        ]

DTC

B1445/45 Passenger Side Cool Air Bypass Damper Control

DESCRIPTION

HINT:

Although the tester title says "Passenger Side", there is only one cool air bypass servo motor on this

vehicle.

HINT:

Confirm that no mechanical problem is present because this diagnostic trouble code can be output when

either a damper link or damper is mechanically locked.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1445/45

Cool air bypass servo motor position sensor value does not change

even if air conditioning amplifier operates cool air bypass servo motor

Cool air bypass

servo motor

Air conditioning

harness

Air conditioning

amplifier

WIRING DIAGRAM
