Toyota Tundra (2015 year). Manual - part 2147

Last Modified: 9-16-2014

6.6 J

Doc ID: RM0000030NX00QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

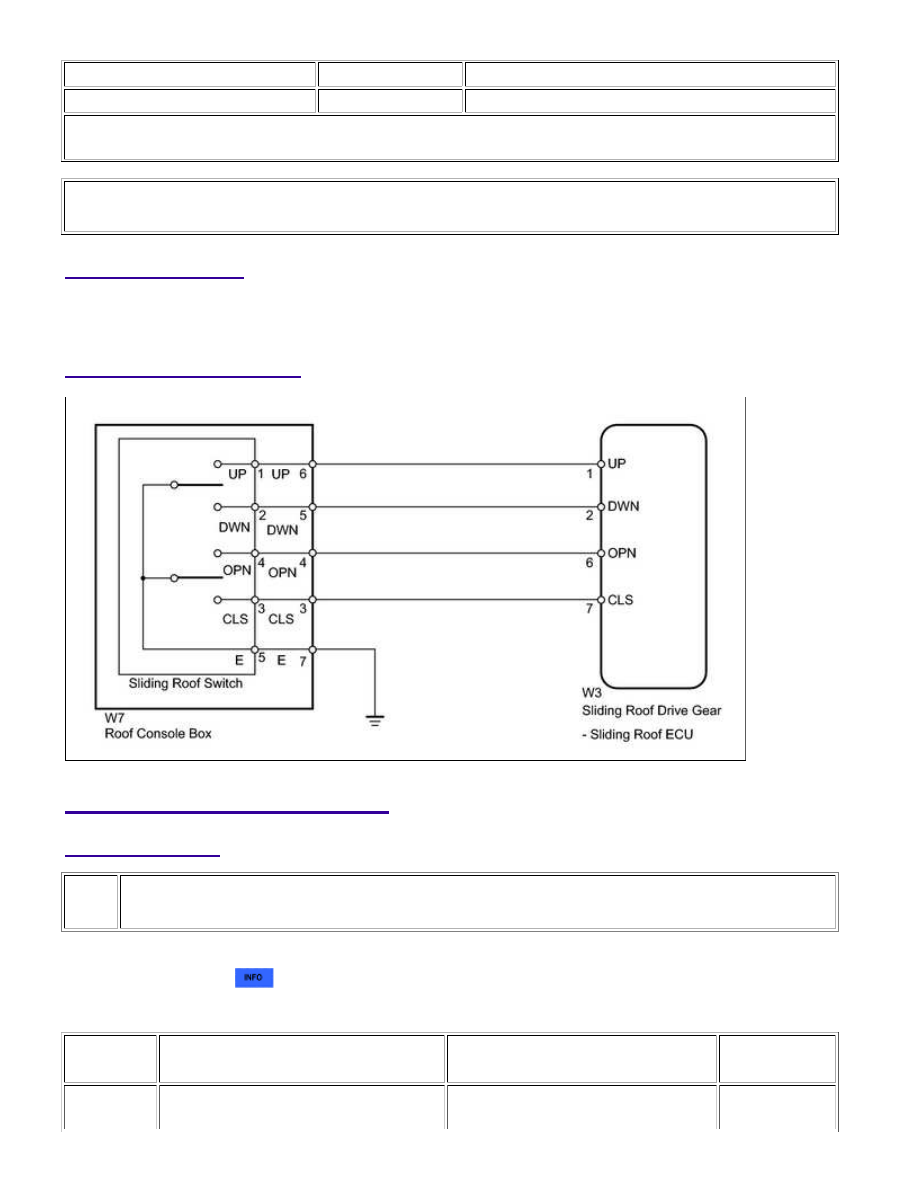

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (SLIDING ROOF OPERATION)

(a) Select the Active Test, use the Techstream to generate a control command, and then check that the

.

Sliding Roof

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC

NOTE

Slide Roof

-

OK

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC

NOTE

UP or SLIDE OPEN/TILT DOWN

TILT UP operation occurs

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY (SLIDING ROOF ECU)

2.

READ VALUE USING TECHSTREAM (SLIDING ROOF SWITCH)

.

Sliding Roof

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC

NOTE

Open Switch

ON: SLIDE switch is pressed to open

OFF: SLIDE switch is not pressed to

open

-

Close Switch

ON: SLIDE switch is pressed to close

OFF: SLIDE switch is not pressed to

close

-

Up Switch

ON: TILT switch is pressed to up

OFF: TILT switch is not pressed to

up

-

Down Switch

ON: TILT switch is pressed to down

OFF: TILT switch is not pressed to

down

-

OK:

GO TO STEP 3

OK

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY (SLIDING ROOF ECU)

OK

3.

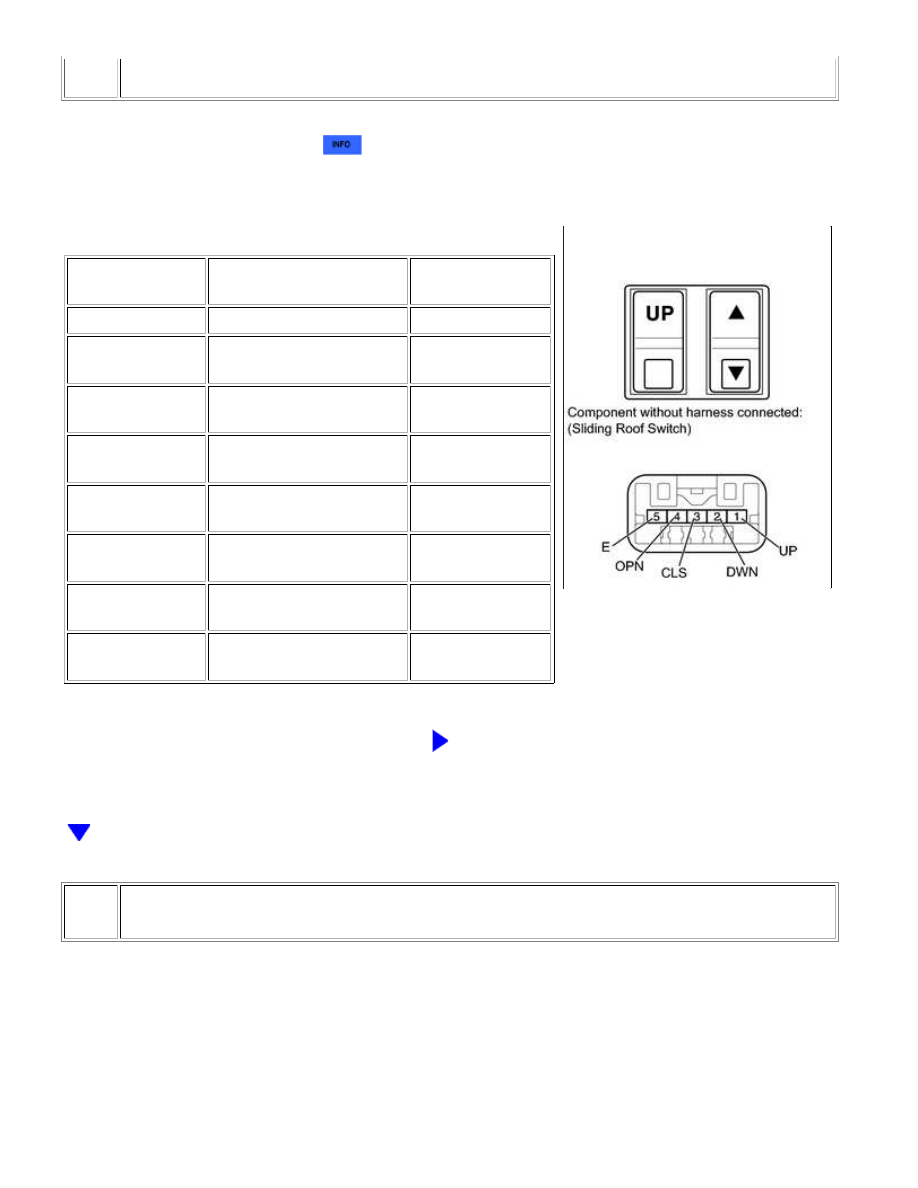

INSPECT SLIDING ROOF SWITCH

.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 (UP) - 5 (E)

TILT switch is pressed to up Below 1 Ω

1 (UP) - 5 (E)

TILT switch is not pressed

to up

10 kΩ or higher

2 (DWN) - 5 (E)

TILT switch is pressed to

down

Below 1 Ω

2 (DWN) - 5 (E)

TILT switch is not pressed

to down

10 kΩ or higher

4 (OPN) - 5 (E)

SLIDE switch is pressed to

open

Below 1 Ω

4 (OPN) - 5 (E)

SLIDE switch is not pressed

to open

10 kΩ or higher

3 (CLS) - 5 (E)

SLIDE switch is pressed to

close

Below 1 Ω

3 (CLS) - 5 (E)

SLIDE switch is not pressed

to close

10 kΩ or higher

NG

REPLACE SLIDING ROOF SWITCH

4.

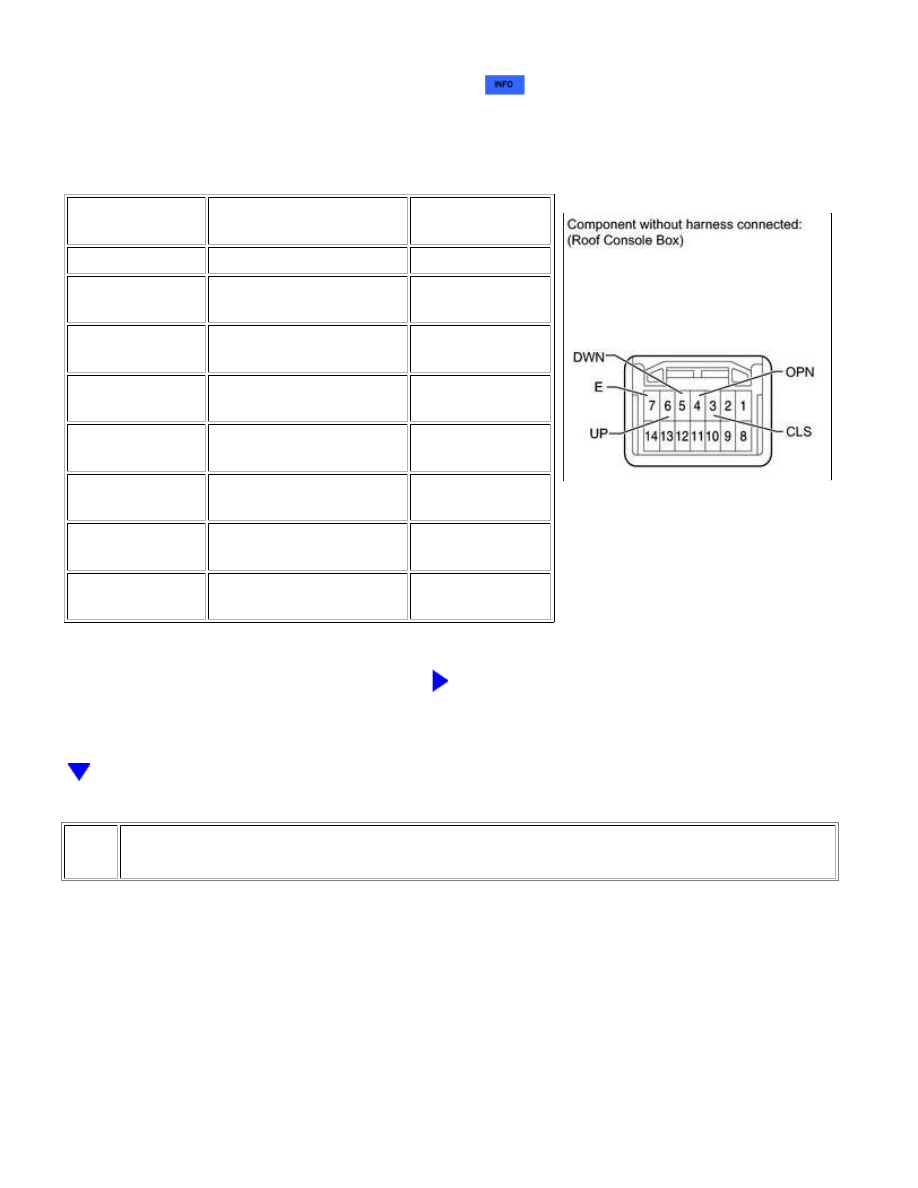

INSPECT ROOF CONSOLE BOX ASSEMBLY

OK

.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

6 (UP) - 7 (E)

TILT switch is pressed to up

Below 1 Ω

6 (UP) - 7 (E)

TILT switch is not pressed

to up

10 kΩ or higher

5 (DWN) - 7 (E)

TILT switch is pressed to

down

Below 1 Ω

5 (DWN) - 7 (E)

TILT switch is not pressed

to down

10 kΩ or higher

4 (OPN) - 7 (E)

SLIDE switch is pressed to

open

Below 1 Ω

4 (OPN) - 7 (E)

SLIDE switch is not pressed

to open

10 kΩ or higher

3 (CLS) - 7 (E)

SLIDE switch is pressed to

close

Below 1 Ω

3 (CLS) - 7 (E)

SLIDE switch is not pressed

to close

10 kΩ or higher

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

5.

CHECK HARNESS AND CONNECTOR (SLIDING ROOF ECU - ROOF CONSOLE BOX)
