OK

.

OK:

GO TO STEP 3

2.

CHECK FOR DTC

(a) Clear the DTCs



.

(b) Check for DTCs



.

Result

RESULT

PROCEED TO

No DTC is output

A

DTC B2343 is output

B

B

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY (SLIDING ROOF ECU)

A

END

3.

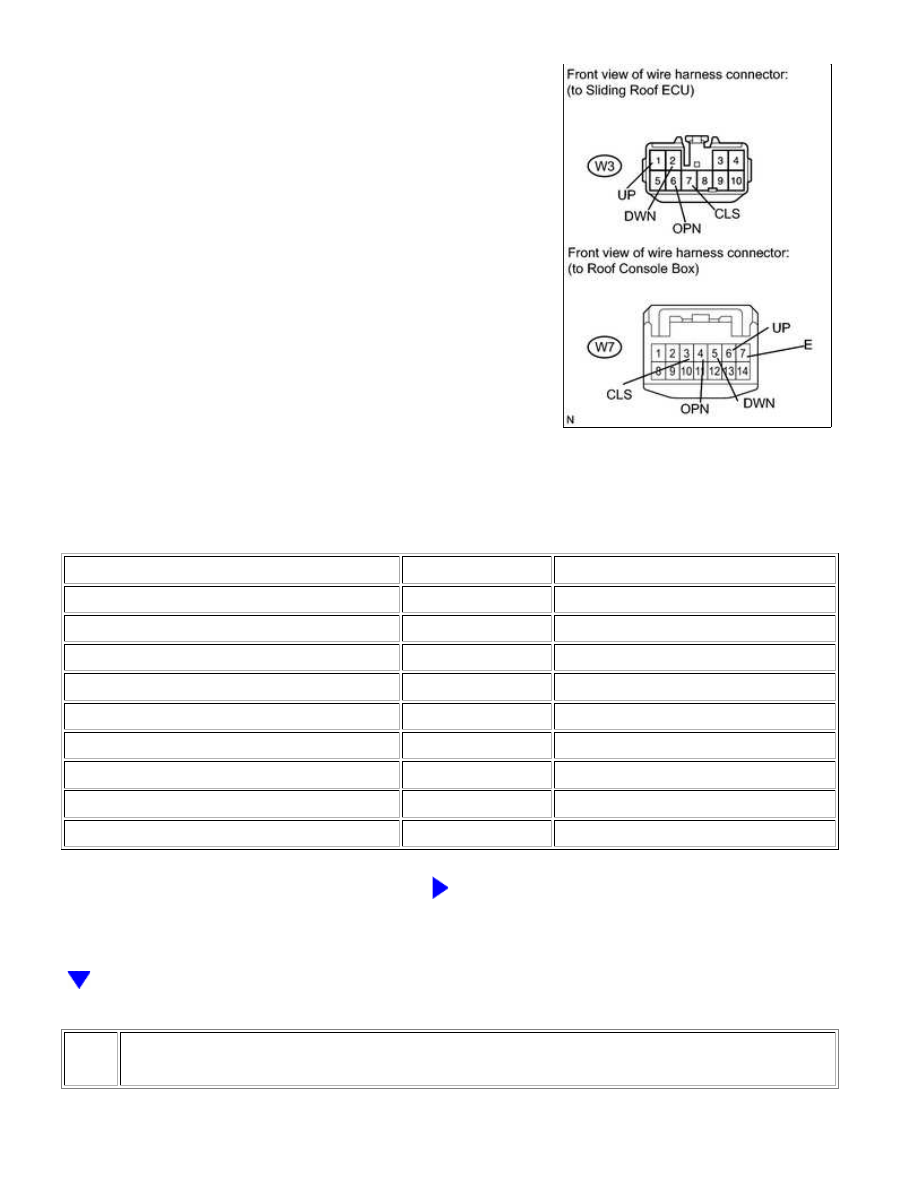

CHECK HARNESS AND CONNECTOR (SLIDING ROOF ECU - ROOF CONSOLE BOX)

SLIDING ROOF: SLIDING ROOF SYSTEM: B2343; Position Initializa...

OK

(a) Disconnect the W3 ECU connector.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

W3-1 (UP) - W7-6 (UP)

Always

Below 1 Ω

W3-2 (DWN) - W7-5 (DWN)

Always

Below 1 Ω

W3-6 (OPN) - W7-4 (OPN)

Always

Below 1 Ω

W3-7 (CLS) - W7-3 (CLS)

Always

Below 1 Ω

W7-6 (UP) - Body ground

Always

10 kΩ or higher

W7-5 (DWN) - Body ground

Always

10 kΩ or higher

W7-3 (CLS) - Body ground

Always

10 kΩ or higher

W7-4 (OPN) - Body ground

Always

10 kΩ or higher

W7-7 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

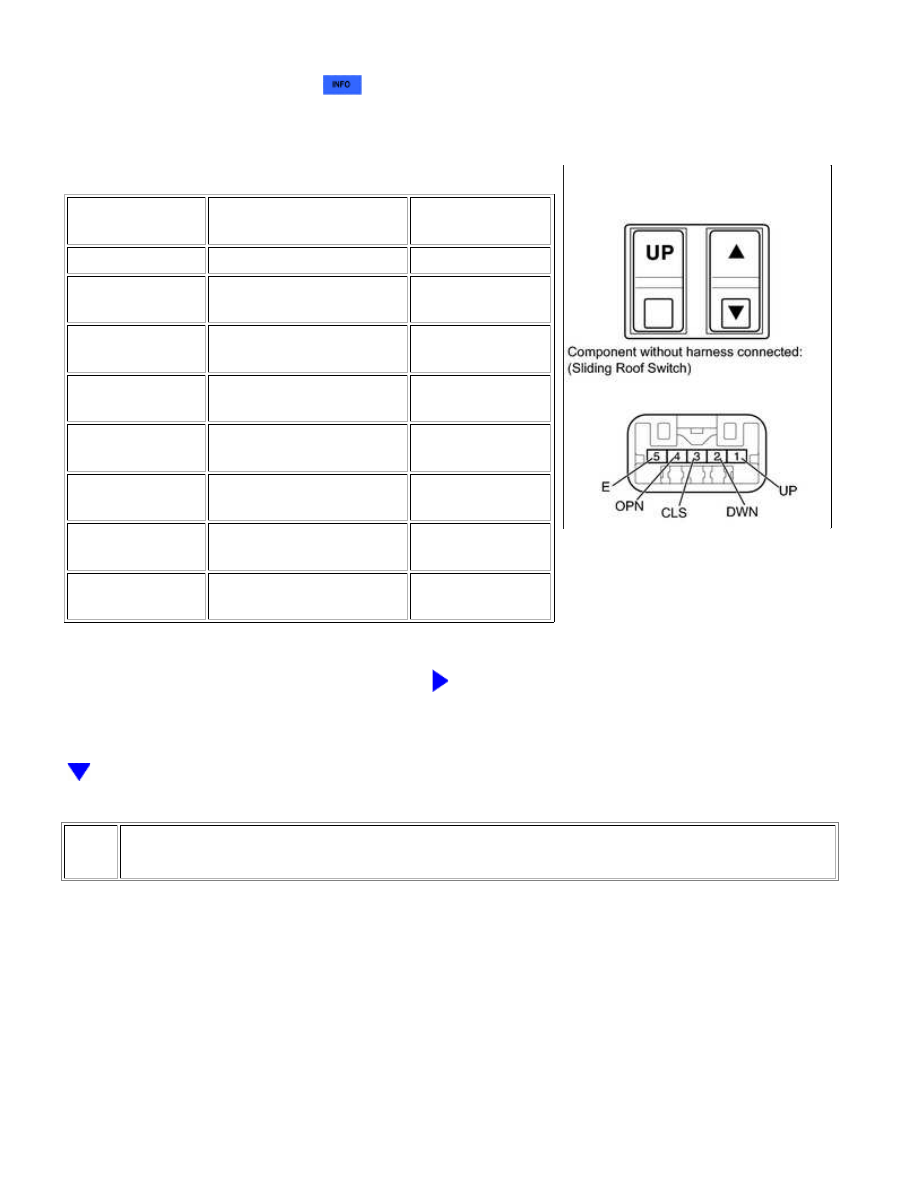

INSPECT SLIDING ROOF SWITCH

SLIDING ROOF: SLIDING ROOF SYSTEM: B2343; Position Initializa...

OK

.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

1 (UP) - 5 (E)

TILT switch is pressed to up Below 1 Ω

1 (UP) - 5 (E)

TILT switch is not pressed

to up

10 kΩ or higher

2 (DWN) - 5 (E)

TILT switch is pressed to

down

Below 1 Ω

2 (DWN) - 5 (E)

TILT switch is not pressed

to down

10 kΩ or higher

4 (OPN) - 5 (E)

SLIDE switch is pressed to

open

Below 1 Ω

4 (OPN) - 5 (E)

SLIDE switch is not pressed

to open

10 kΩ or higher

3 (CLS) - 5 (E)

SLIDE switch is pressed to

close

Below 1 Ω

3 (CLS) - 5 (E)

SLIDE switch is not pressed

to close

10 kΩ or higher

NG

REPLACE SLIDING ROOF SWITCH

5.

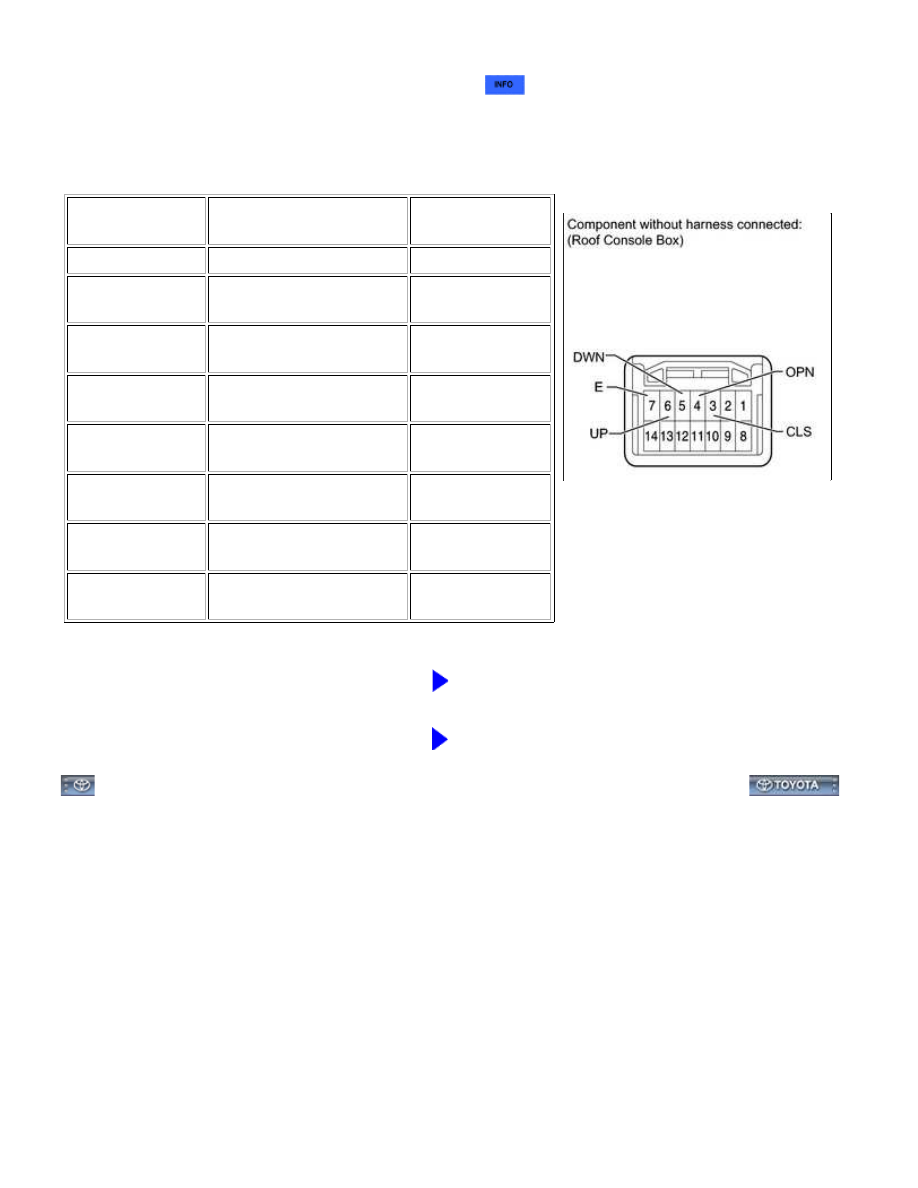

INSPECT ROOF CONSOLE BOX ASSEMBLY

SLIDING ROOF: SLIDING ROOF SYSTEM: B2343; Position Initializa...

.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER

CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

6 (UP) - 7 (E)

TILT switch is pressed to up

Below 1 Ω

6 (UP) - 7 (E)

TILT switch is not pressed

to up

10 kΩ or higher

5 (DWN) - 7 (E)

TILT switch is pressed to

down

Below 1 Ω

5 (DWN) - 7 (E)

TILT switch is not pressed

to down

10 kΩ or higher

4 (OPN) - 7 (E)

SLIDE switch is pressed to

open

Below 1 Ω

4 (OPN) - 7 (E)

SLIDE switch is not pressed

to open

10 kΩ or higher

3 (CLS) - 7 (E)

SLIDE switch is pressed to

close

Below 1 Ω

3 (CLS) - 7 (E)

SLIDE switch is not pressed

to close

10 kΩ or higher

NG

REPLACE ROOF CONSOLE BOX ASSEMBLY

OK

REPLACE SLIDING ROOF DRIVE GEAR

SUB-ASSEMBLY
