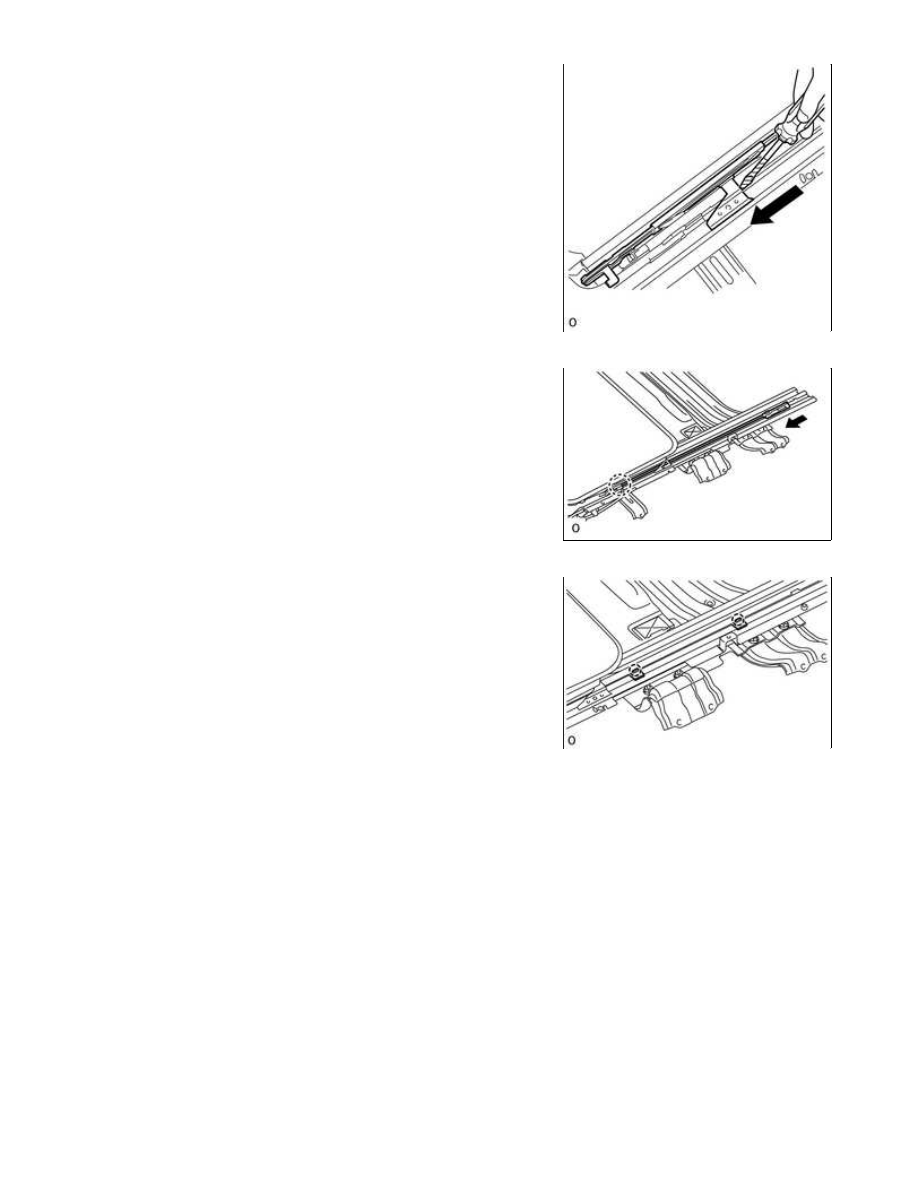

(b) Using a screwdriver, slide the drive cable in the direction

indicated by the arrow in the illustration to install it.

HINT:

Tape the screwdriver tip before use.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): REAS...

(e) Attach the 2 claws to install the drip channel.

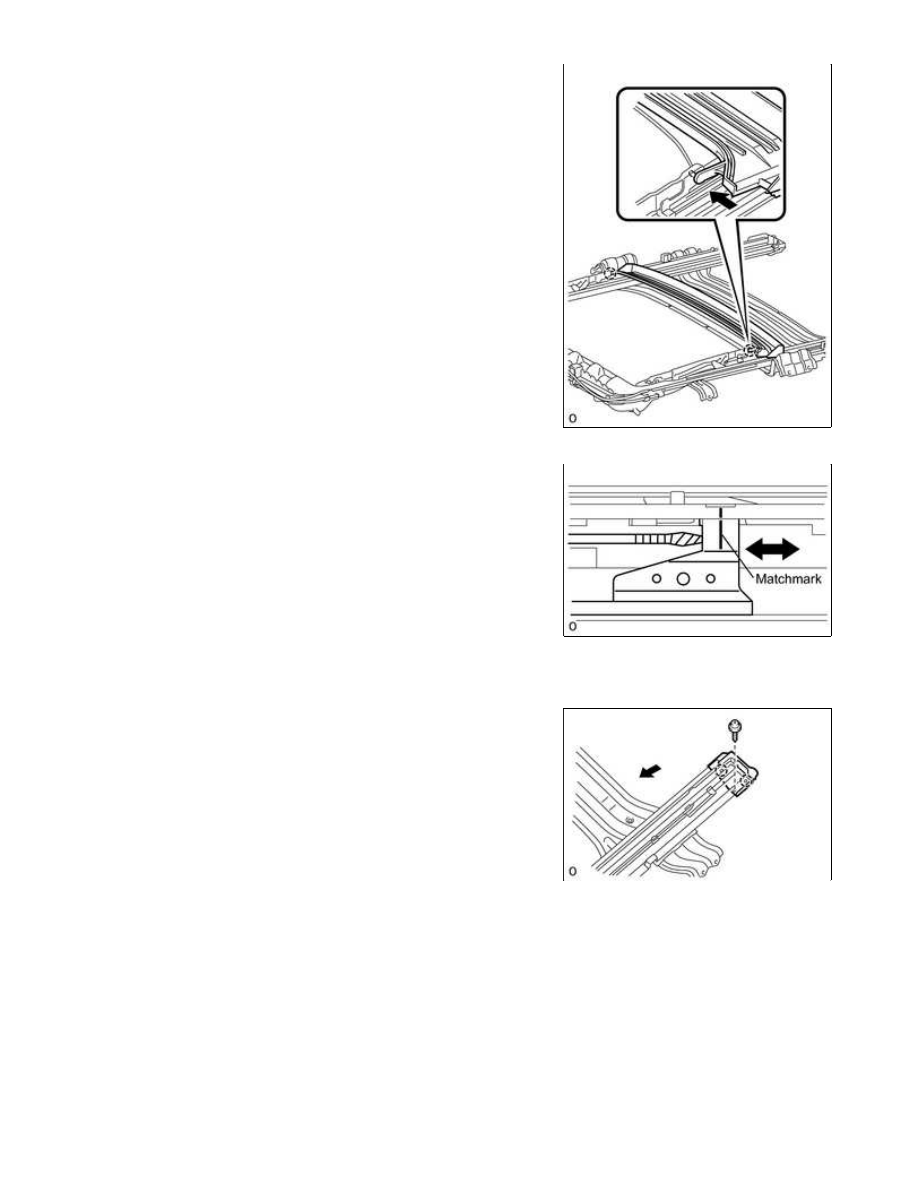

4. ADJUST SLIDING ROOF DRIVE CABLE SUB-ASSEMBLY

(a) Using a screwdriver, align the matchmarks by sliding the drive

cable in the directions indicated by the arrow in the illustration.

HINT:

Tape the screwdriver tip before use.

5. INSTALL SUNSHADE TRIM SUB-ASSEMBLY

(c) Install the 2 screws.

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): REAS...

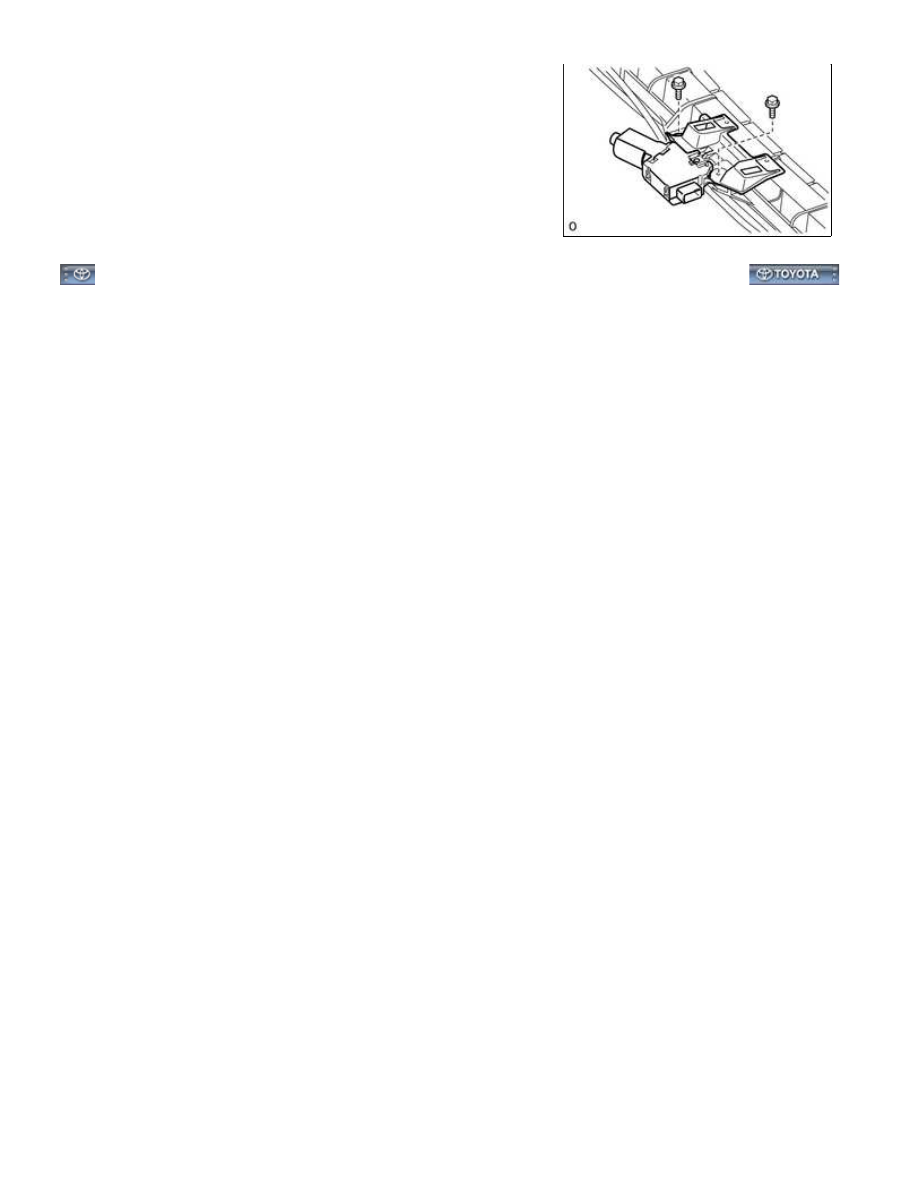

6. INSTALL SLIDING ROOF DRIVE GEAR SUB-ASSEMBLY

(a) Install the drive gear and room light bracket with the 2 bolts.

Torque:

5.4 N·m {5.5 kgf·cm, 48in·lbf}

SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): REAS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LP903EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SLIDING ROOF: SLIDING ROOF HOUSING (for CrewMax): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

INSTALLATION

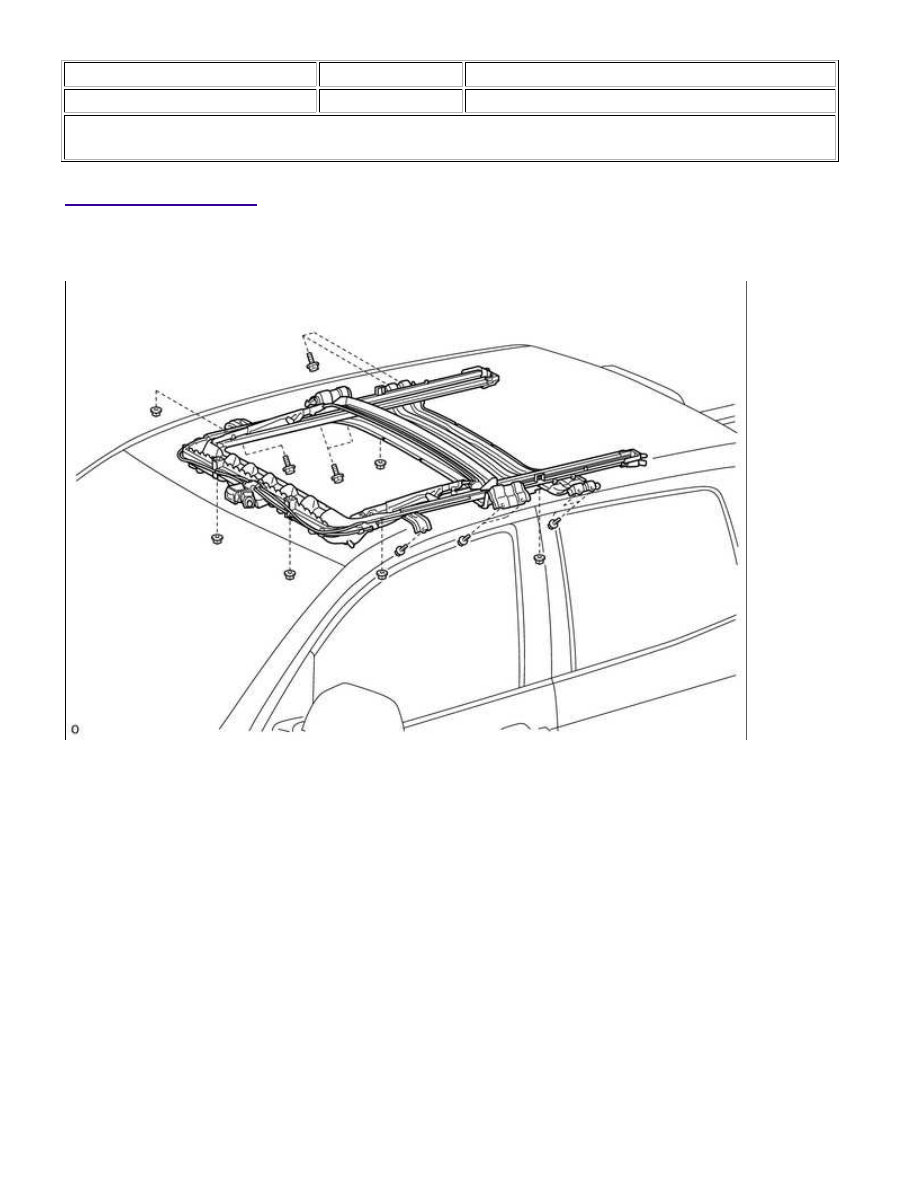

1. INSTALL SLIDING ROOF HOUSING SUB-ASSEMBLY

(a) Temporarily install the housing with the 10 bolts (vehicle body side) and 6 nuts.

(b) Tighten the 6 nuts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(c) Tighten the 10 bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}
