*: w/ Fog Light

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Light Control Switch Circuit; 201...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002WKT01OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: LIGHTING SYSTEM: Headlight Signal Circuit; 2015 MY Tundra [08/2014 -        ]

Headlight Signal Circuit

DESCRIPTION

The main body ECU receives a headlight Lo switch information signal from the light control switch, and

illuminates the headlight low beam.

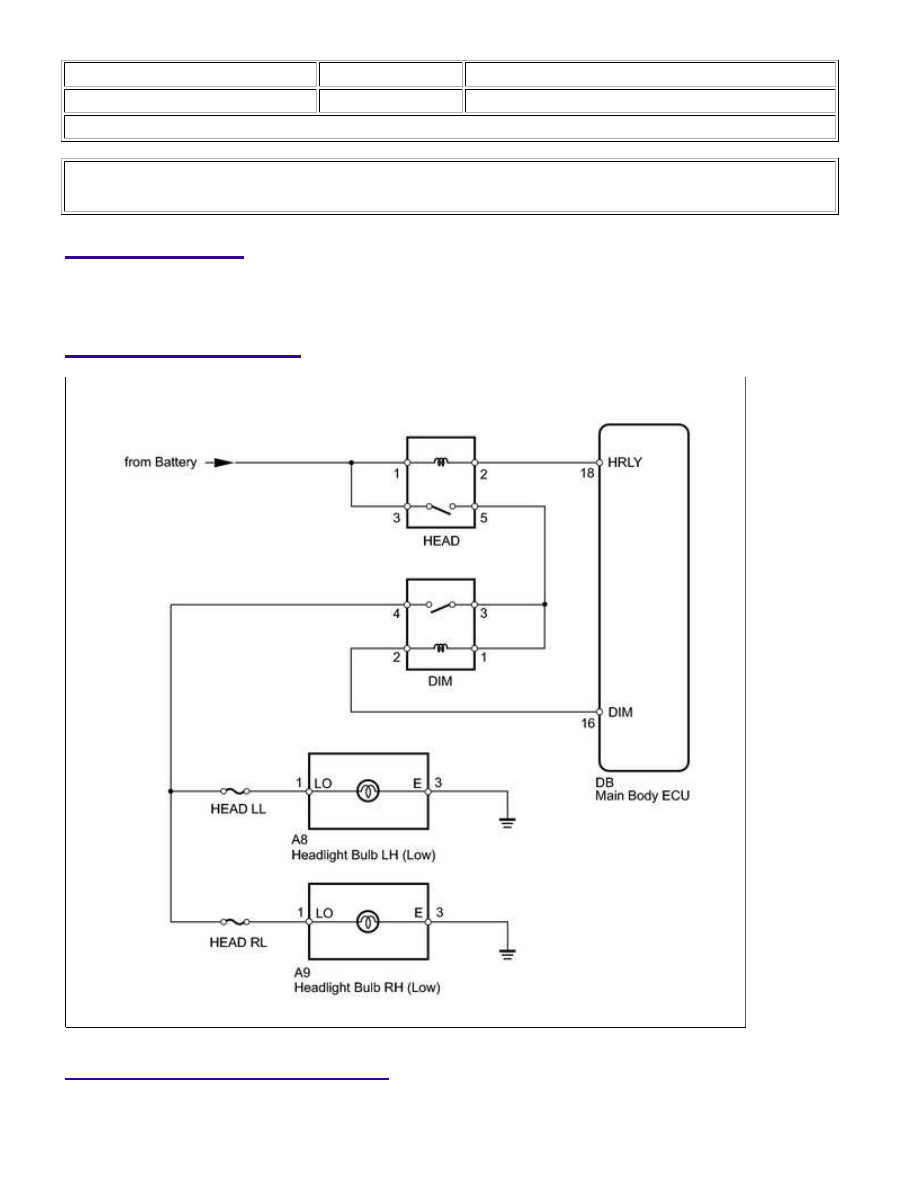

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

LIGHTING: LIGHTING SYSTEM: Headlight Signal Circuit; 2015 MY...

OK

Inspect the bulbs for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

PERFORM ACTIVE TEST USING TECHSTREAM (HEADLIGHT)

(a) Operate the Techstream according to the steps on the display and select "Active Test".

Main Body ECU

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Headlight

Headlight

ON or OFF

-

OK:

Headlight low beam turns on / turns off.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

INSPECT FUSE (HEAD LL, HEAD RL)

(a) Remove the HEAD LL and HEAD RL fuses from the engine room junction block.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

HEAD LL fuse

Always

Below 1 Ω

HEAD RL fuse

NG

REPLACE FUSE

3.

CHECK HARNESS AND CONNECTOR (HEADLIGHT LOW BULB - BATTERY)

LIGHTING: LIGHTING SYSTEM: Headlight Signal Circuit; 2015 MY...

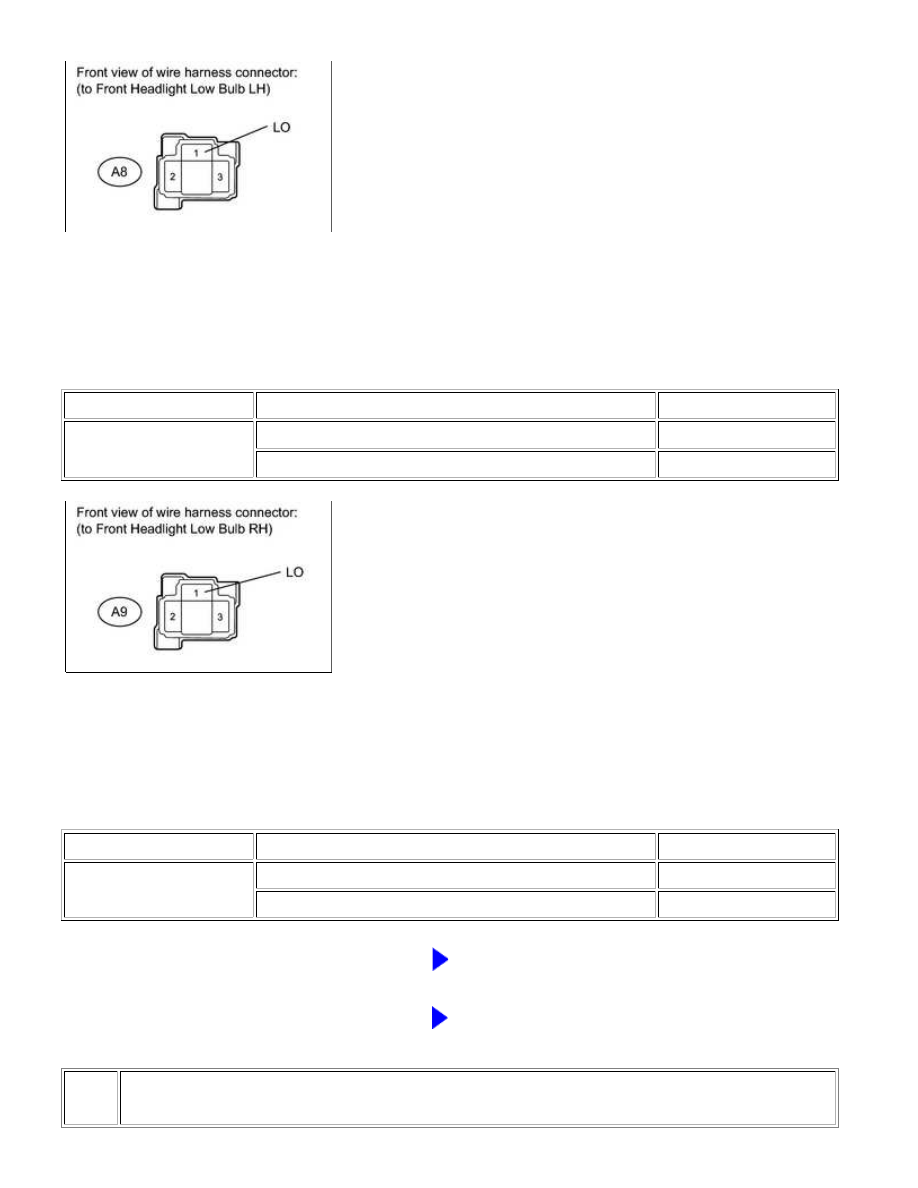

(a) for LH:

(1) Disconnect the A8 headlight connector.

(2) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A8-1 (LO) - Body ground

Light control switch HEAD, dimmer switch Low

11 to 14 V

Light control switch HEAD, dimmer switch except Low

Below 1 V

(b) for RH:

(1) Disconnect the A9 headlight connector.

(2) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A9-1 (LO) - Body ground

Light control switch HEAD, dimmer switch Low

11 to 14 V

Light control switch HEAD, dimmer switch except Low

Below 1 V

NG

GO TO STEP 4

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

(HEADLIGHT LOW BULB - BODY GROUND)

4.

INSPECT HEADLIGHT RELAY (HEAD)

LIGHTING: LIGHTING SYSTEM: Headlight Signal Circuit; 2015 MY...
