Toyota Tundra (2015 year). Manual - part 2100

OK

TESTER DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Taillight Relay

Taillight

ON or OFF

-

OK:

Taillight turns on / turns off.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

INSPECT FUSE (TAIL)

(a) Remove the TAIL fuse from the main body ECU.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

TAIL fuse

Always

Below 1 Ω

NG

REPLACE FUSE

3.

CHECK HARNESS AND CONNECTOR (TAILLIGHT - BATTERY)

(a) for LH:

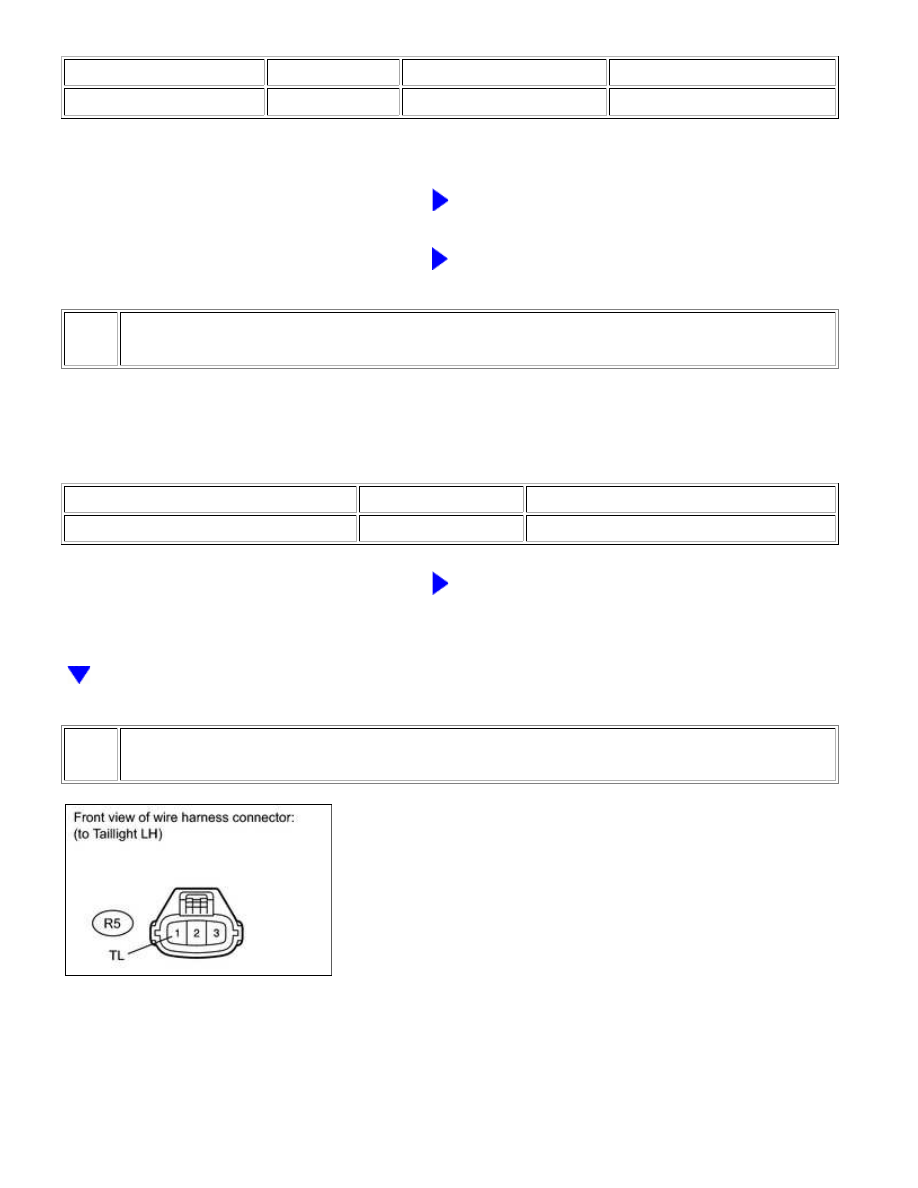

(1) Disconnect the R5 taillight connector.

(2) Measure the voltage according to the value(s) in the table below.

Standard voltage:

LIGHTING: LIGHTING SYSTEM: Taillight Circuit; 2015 MY Tundra [...

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

R5-1 (TL) - Body ground

Light control switch TAIL

11 to 14 V

Light control switch except TAIL

Below 1 V

(b) for RH:

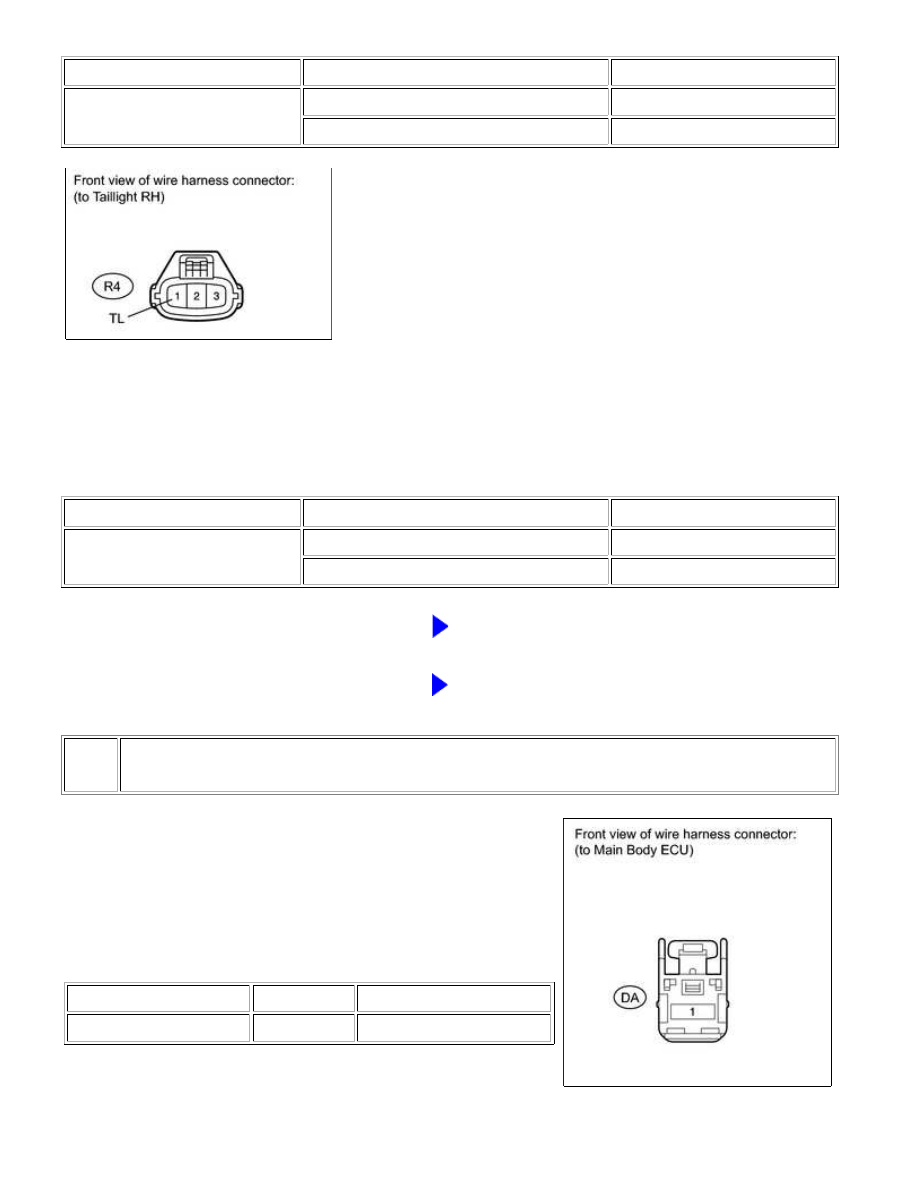

(1) Disconnect the R4 taillight connector.

(2) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

R4-1 (TL) - Body ground

Light control switch TAIL

11 to 14 V

Light control switch except TAIL

Below 1 V

NG

GO TO STEP 4

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

(TAILLIGHT - BODY GROUND)

4.

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - BATTERY)

(a) Disconnect the DA ECU connector.

(b) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

DA-1 - Body ground

Always

11 to 14 V

LIGHTING: LIGHTING SYSTEM: Taillight Circuit; 2015 MY Tundra [...

OK

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

CHECK HARNESS AND CONNECTOR (TAILLIGHT - MAIN BODY ECU)

*1: for LH

*2: for RH

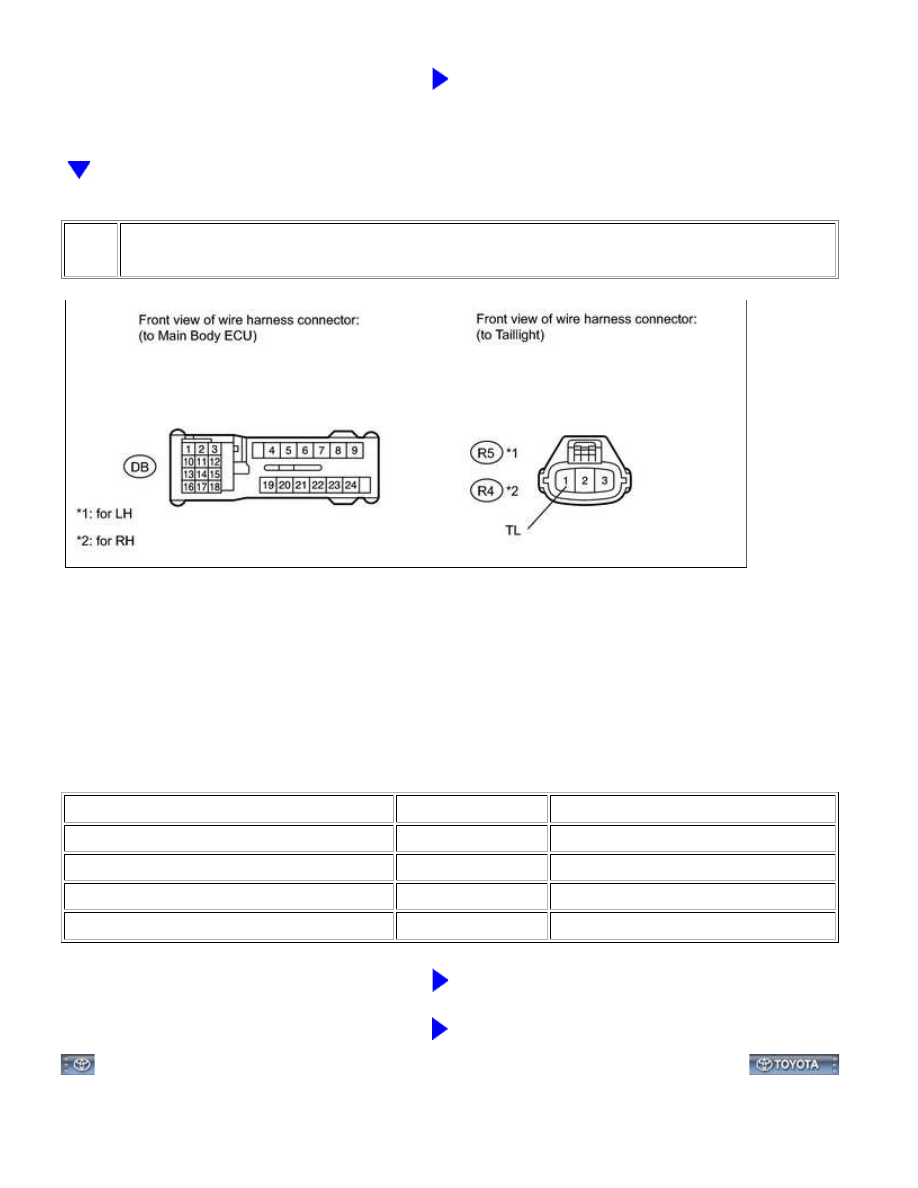

(a) Disconnect the DB ECU connector.

(b) Disconnect the R5*1 and R4*2 taillight connectors.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

R5-1 (TL) - DB-8*1

Always

Below 1 Ω

R5-1 (TL) - Body ground*1

Always

10 kΩ or higher

R4-1 (TL) - DB-8*2

Always

Below 1 Ω

R4-1 (TL) - Body ground*2

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Taillight Circuit; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002WKS01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]
