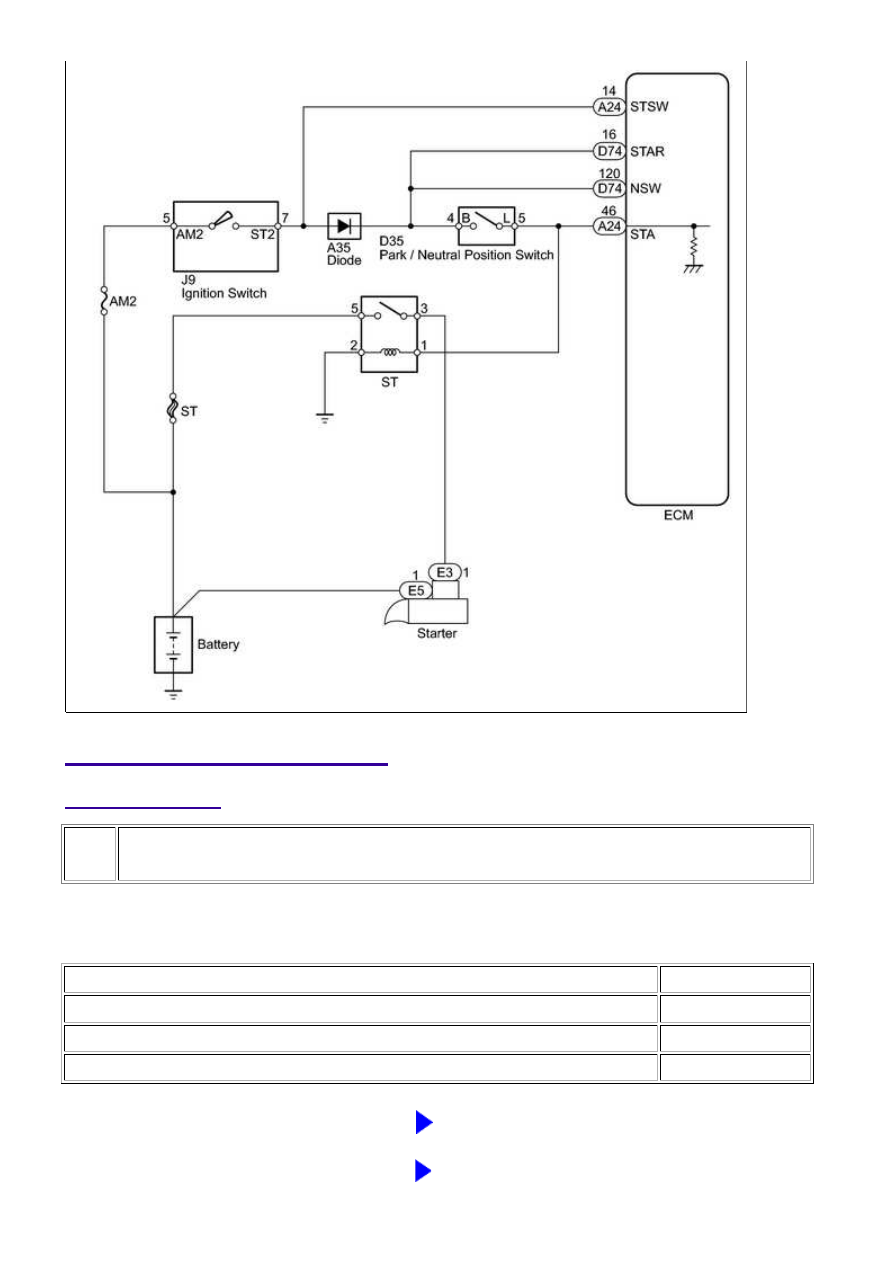

Toyota Tundra (2015 year). Manual - part 2058

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK CRANKING

TEST RESULT

PROCEED TO

Cranking possible and holding control operates

A

Does not crank

B

Cranking possible but holding control does not operate

C

B

GO TO STEP 2

C

GO TO STEP 11

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...

OK

A

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

2.

READ VALUE USING TECHSTREAM (STARTER SIGNAL)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Data List / Starter Signal.

(e) Read values.

(f) Check the result when the ignition switch is turned to ON and when the engine is started.

Standard:

IGNITION SWITCH POSITION

DISPLAY (STARTER SIGNAL)

ON

OFF

START

ON

NG

GO TO STEP 7

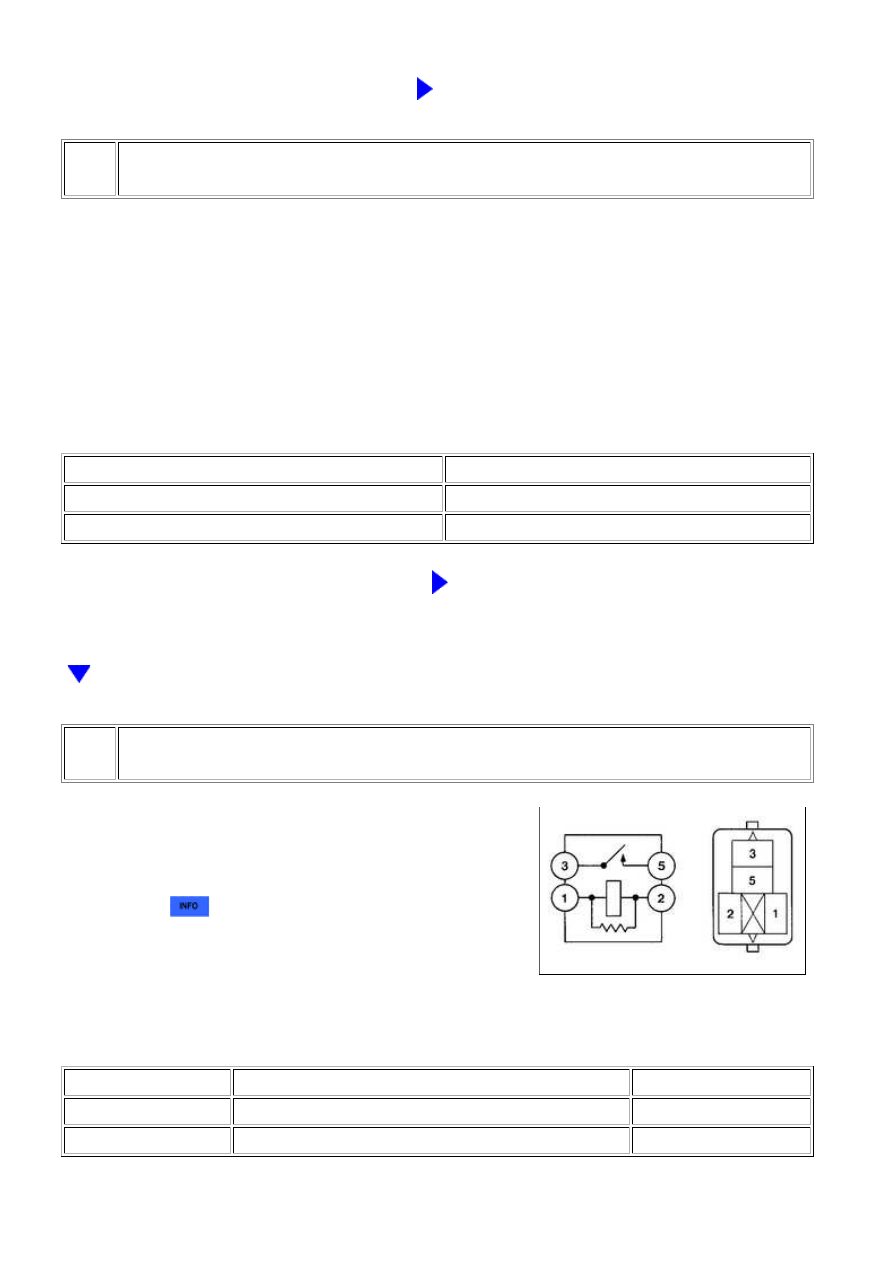

3.

INSPECT STARTER RELAY (ST)

(a) Remove the starter relay (ST) from the engine room

relay block



.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

3 - 5

When no battery voltage applied to terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage applied to terminals 1 and 2

Below 1 Ω

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...

OK

OK

NG

REPLACE STARTER RELAY (ST)

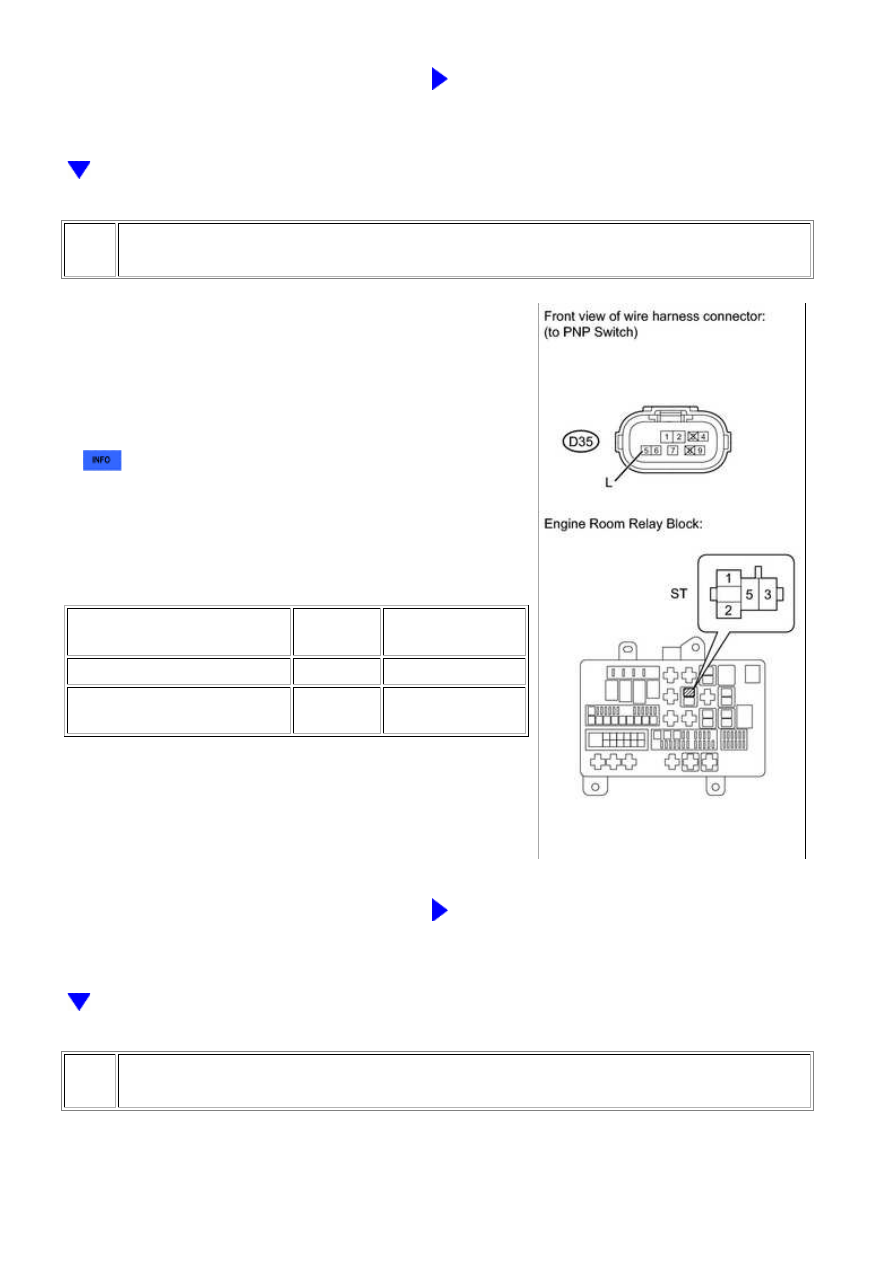

4.

CHECK HARNESS AND CONNECTOR (ST RELAY - PNP SWITCH)

(a) Remove the ST relay from the engine room relay block



.

(b) Disconnect the D35 PNP switch.

(c) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

ST relay (1) - D35-5 (L)

Always

Below 1 Ω

ST relay (1) or D35-5 (L) -

Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

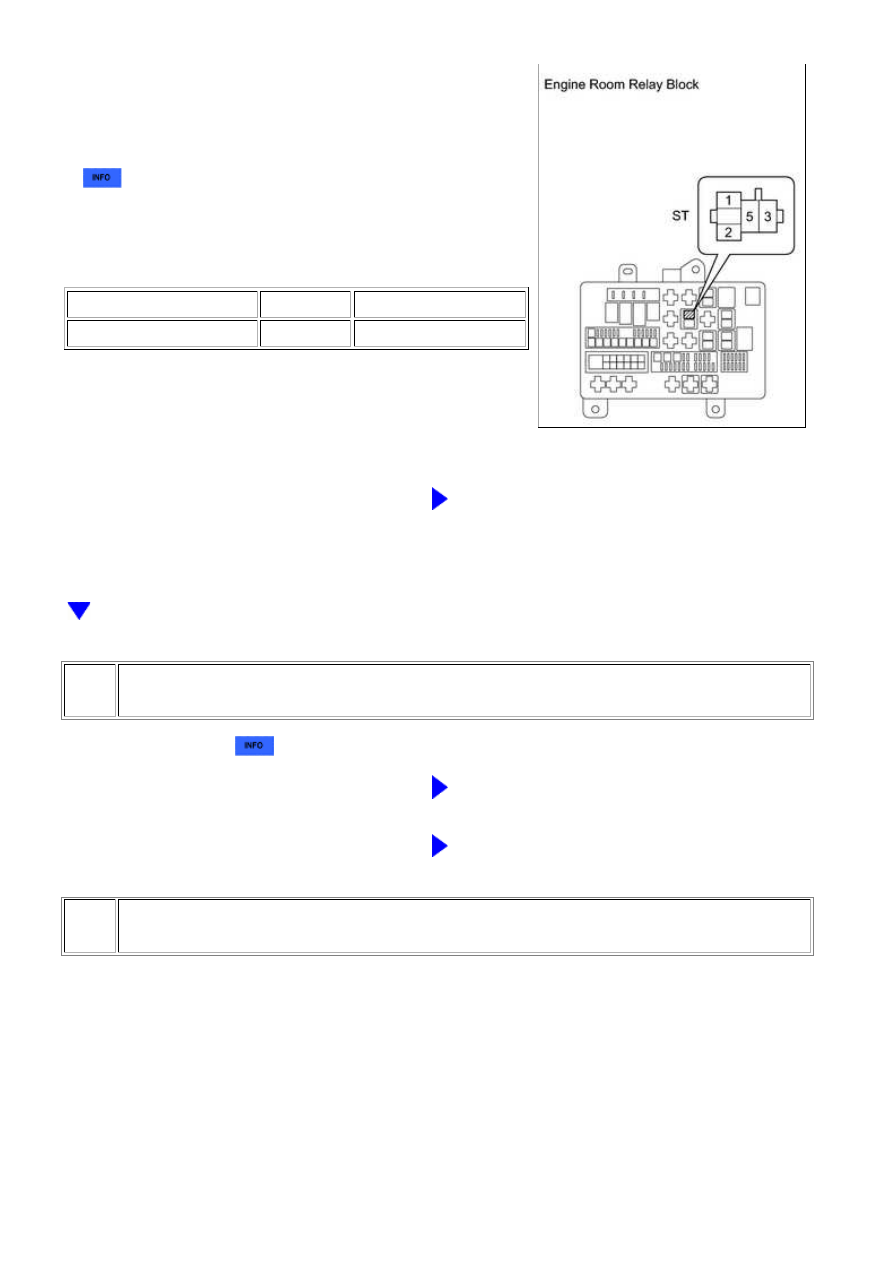

5.

CHECK STARTER RELAY (POWER SOURCE)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...

OK

(a) Remove the ST relay from the engine room relay block



.

(b) Measure the voltage according to the value(s) in the

table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

ST relay (2) - ST relay (5)

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(STARTER RELAY (ST) - BATTERY, BODY

GROUND)

6.

INSPECT STARTER

(a) Inspect the starter



.

NG

REPAIR OR REPLACE STARTER

OK

REPAIR OR REPLACE HARNESS OR CONNECTOR

(STARTER - STARTER RELAY (ST), BATTERY)

7.

CHECK IGNITION SWITCH (POWER SOURCE)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Cranking Hold...
