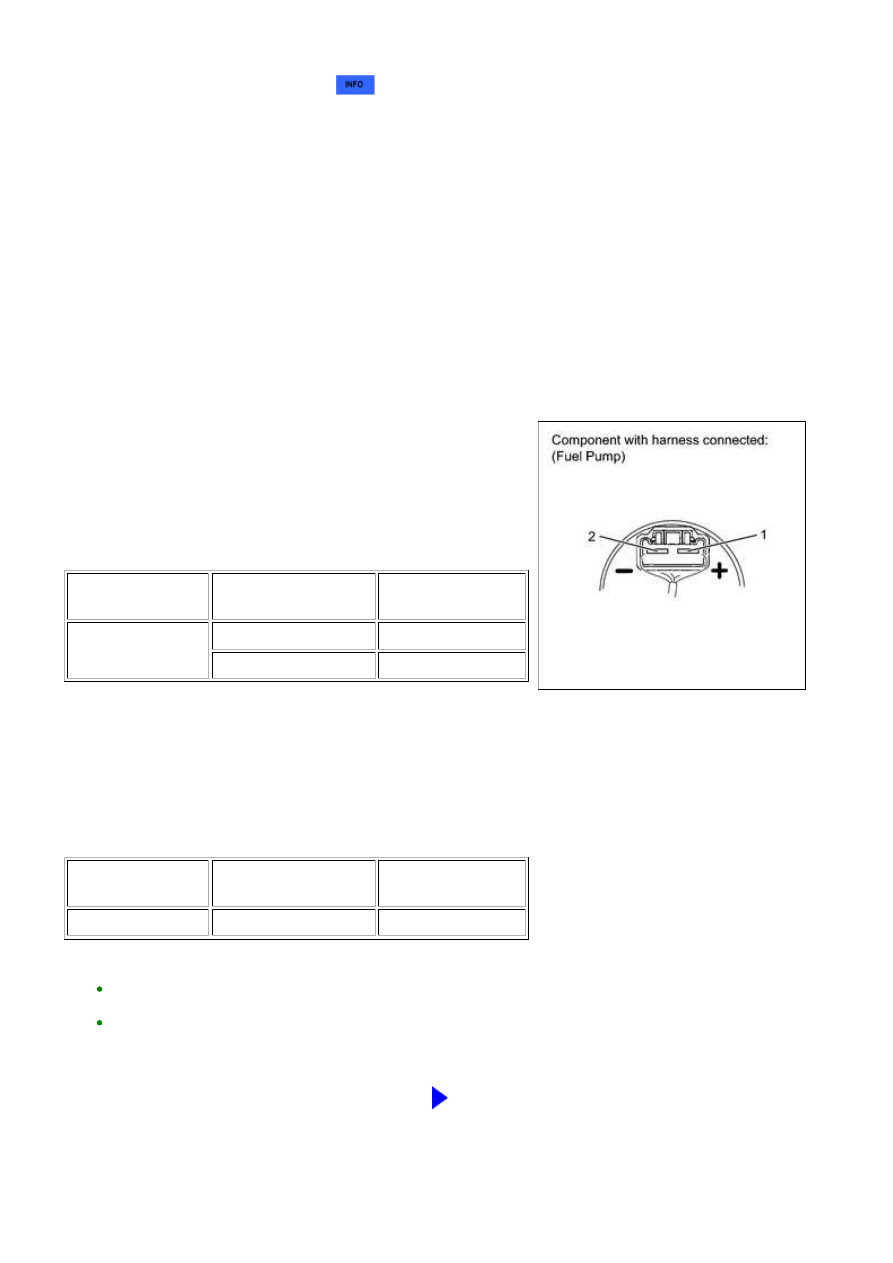

(a) Remove the fuel tank assembly



.

(b) Remove the fuel pump from the fuel tank assembly.

(c) Clean the fuel pump to completely remove any remaining

fuel.

(d) Connect the fuel pump connector.

CAUTION:

(e) Connect the Techstream to the DLC3.

(f) Turn the ignition switch to ON.

(g) Turn the Techstream on.

(h) Enter the following menus: Powertrain / Engine and ECT

/ Active Test / Control the Fuel Pump Duty.

(i) Operate the fuel pump using the active test function and

measure the voltage according to the value(s) in the table
below.

Standard Voltage:

TESTER

CONNECTION

TECHSTREAM

OPERATION

SPECIFIED

CONDITION

1 - 2

FPC Duty: 25%

3.2 to 4.05 V

FPC Duty: 80%

8.8 to 12.5 V

(j) Enter the following menus: Powertrain / Engine and ECT

/ Active Test / Control the Fuel Pump / Speed.

(k) Operate the fuel pump using the active test function and

measure the voltage according to the value(s) in the table
below.

Standard Voltage:

TESTER

CONNECTION

TECHSTREAM

OPERATION

SPECIFIED

CONDITION

1 - 2

ON (FPC Duty: 90%)

9.0 to 14.0 V

HINT:

GO TO STEP 16

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

OK

NEXT

14.

CHECK HARNESS AND CONNECTOR (FUEL PUMP ECU - ECM)

(a) Disconnect the fuel pump ECU connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

R11-5 (FPC) - A24-52 (FPC)

Always

Below 1 Ω

R11-5 (FPC) or A24-52 (FPC) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

15.

REPLACE FUEL PUMP

(a) Replace the fuel pump



.

HINT:

Perform "Inspection After Repair" after replacing the fuel pump



.

NEXT

GO TO STEP 17

16.

REPLACE FUEL PUMP ECU

(a) Replace the fuel pump ECU



.

17.

CONFIRM WHETHER MALFUNCTION HAS BEEN SUCCESSFULLY REPAIRED

(a) Check the fuel pump operation.

OK:

Malfunction has been repaired successfully.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

NG

REPLACE ECM

OK

END

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Pump Co...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003302056X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Injector Circuit; 2015 MY Tundra [08/2014 -

       ]

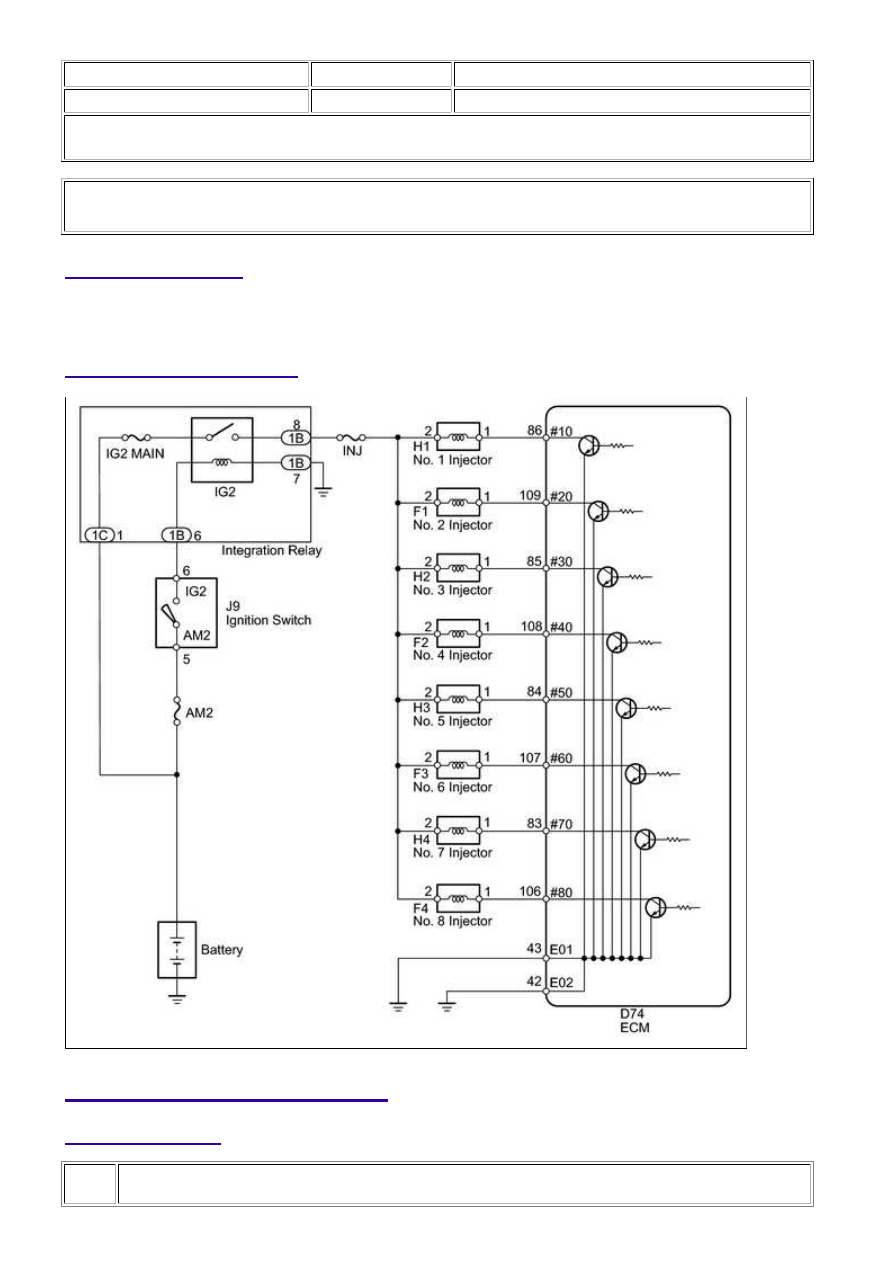

Fuel Injector Circuit

DESCRIPTION

The fuel injectors are located on the intake manifold. They inject fuel into the cylinders based on the signals

from the ECM.

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

CHECK INJECTOR ASSEMBLY (POWER SOURCE)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: Fuel Injector C...
