A

NEXT

NEXT

Result

RESULT

PROCEED TO

Value in Data List changes when wire harness is wiggled, or DTC is output*

A

Other than above

B



.

B

GO TO STEP 8

6.

REPAIR OR REPLACE HARNESS OR CONNECTOR (ECM - THROTTLE BODY)

7.

REPLACE THROTTLE BODY

(a) Replace the throttle body



.

HINT:

Perform "Inspection After Repair" after replacing the throttle body



.

8.

CHECK WHETHER DTC OUTPUT RECURS (DTC P2119)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Turn the Techstream on.

(d) Clear DTCs



.

(e) Start the engine.

(f) Allow the engine to idle for 15 seconds or more.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2119; Thrott...

(g) Fully depress and release the accelerator pedal several times quickly.

(h) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(i) Read DTCs.

Result

RESULT

PROCEED TO

DTC is not output

A

DTC P2119 is output

B

B

REPLACE ECM

A

END

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2119; Thrott...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000PFY0VIX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2120,P2122,P2123,P2125,P2127,P2128,P2138;

Throttle / Pedal Position Sensor / Switch "D" Circuit; 2015 MY Tundra [08/2014 -        ]

DTC

P2120

Throttle / Pedal Position Sensor / Switch "D" Circuit

DTC

P2122

Throttle / Pedal Position Sensor / Switch "D" Circuit Low Input

DTC

P2123

Throttle / Pedal Position Sensor / Switch "D" Circuit High Input

DTC

P2125

Throttle / Pedal Position Sensor / Switch "E" Circuit

DTC

P2127

Throttle / Pedal Position Sensor / Switch "E" Circuit Low Input

DTC

P2128

Throttle / Pedal Position Sensor / Switch "E" Circuit High Input

DTC

P2138

Throttle / Pedal Position Sensor / Switch "D" / "E" Voltage Correlation

CAUTION / NOTICE / HINT

DESCRIPTION

HINT:

This ETCS (Electronic Throttle Control System) does not use a throttle cable.

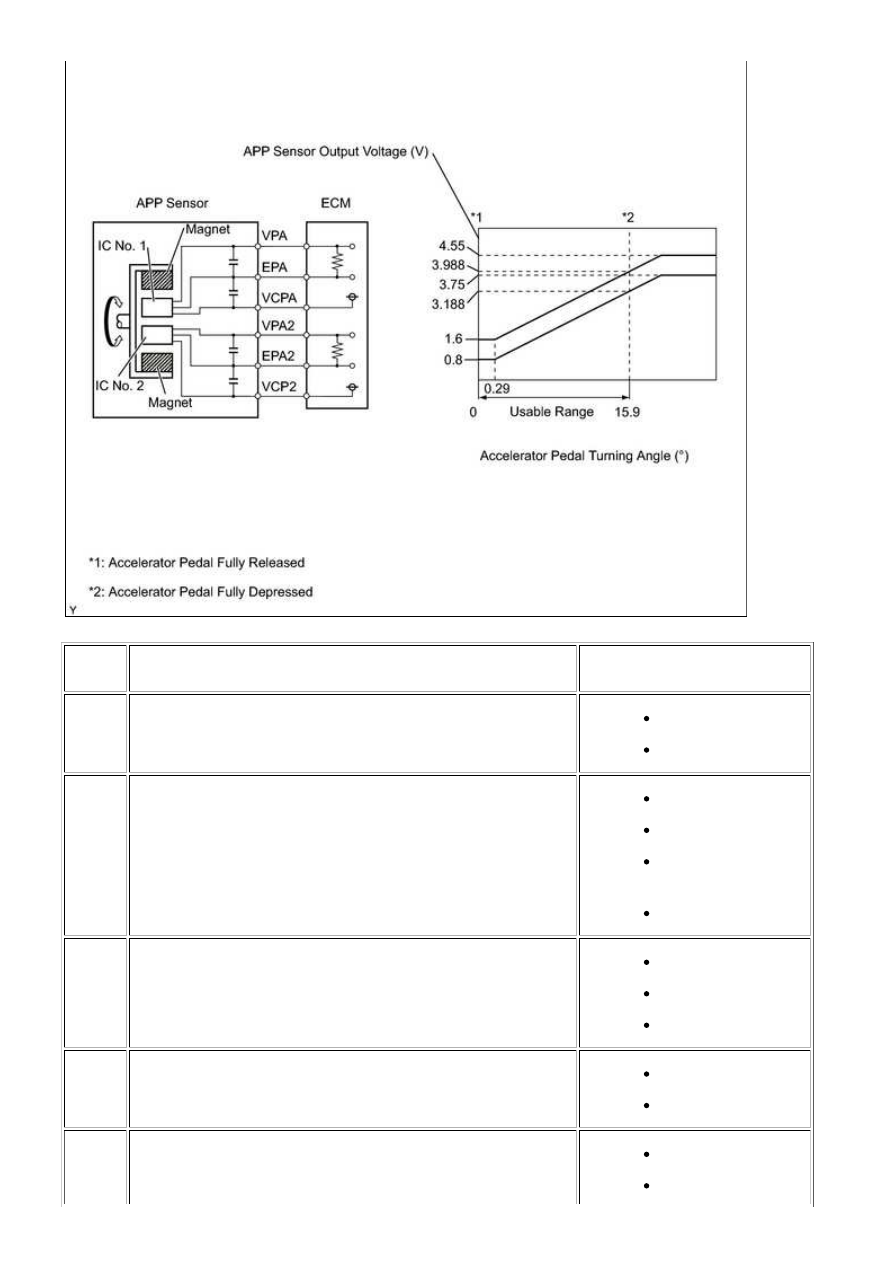

The APP sensor is mounted on the accelerator pedal bracket and has 2 sensor circuits: VPA (main) and

signals from VPA and VPA2, and controls the throttle actuator according to these signals.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2120,P2122...

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P2120

VPA fluctuates rapidly beyond upper and lower malfunction

thresholds for 0.5 seconds or more (1 trip detection logic)

APP sensor

ECM

P2122

VPA 0.4 V or less for 0.5 seconds or more when accelerator

pedal fully released (1 trip detection logic)

APP sensor

Open in VCP1 circuit

Open or ground short

in VPA circuit

ECM

P2123

VPA 4.8 V or more for 2.0 seconds or more

(1 trip detection logic)

APP sensor

Open in EPA circuit

ECM

P2125

VPA2 fluctuates rapidly beyond upper and lower malfunction

thresholds for 0.5 seconds or more (1 trip detection logic)

APP sensor

ECM

P2127

VPA2 1.2 V or less for 0.5 seconds or more when accelerator

pedal fully released (1 trip detection logic)

APP sensor

Open in VCP2 circuit

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P2120,P2122...
