2.

REPLACE POWER STEERING OIL PRESSURE SENSOR

(a) Replace the power steering oil pressure sensor.

3.

CONFIRM WHETHER DTC OUTPUT RECURS

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(d) Read the DTCs.

Result

RESULT

PROCEED TO

P0550, P0552 and/or P0553 are output

A

No DTC is output

B

B

END

A

REPLACE ECM

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0550,P0552...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000T8P1F2X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; System Voltage; 2015 MY Tundra [08/2014 -

       ]

DTC

P0560

System Voltage

DESCRIPTION

The battery supplies electricity to the ECM even when the ignition switch is in the OFF position. This power

allows the ECM to store data such as DTC history, freeze frame data and fuel trim values. If the battery

voltage falls below a minimum level, the memory is cleared and the ECM determines that there is a

malfunction in the power supply circuit. When the engine is next started, the ECM illuminates the MIL and sets

the DTC.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0560

Open in ECM back up power source circuit

(1 trip detection logic)

Open in back up power source circuit

Battery

Battery terminals

EFI NO. 1 fuse

ECM

HINT:

If DTC P0560 is set, the ECM does not store other DTCs or the data stored in the ECM is partly erased.

MONITOR STRATEGY

Related DTCs

P0560: ECM system voltage

Required Sensors/Components (Main)

ECM

Required Sensors/Components (Related)

-

Duration

3 seconds

MIL Operation

Immediate (MIL illuminated after next engine start)

TYPICAL ENABLING CONDITIONS

Monitor runs whenever following DTCs not present

None

TYPICAL MALFUNCTION THRESHOLDS

Stand-by RAM

Initialized

ECM power source

Less than 3.5 V

CONFIRMATION DRIVING PATTERN

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; Syste...

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on.

5.

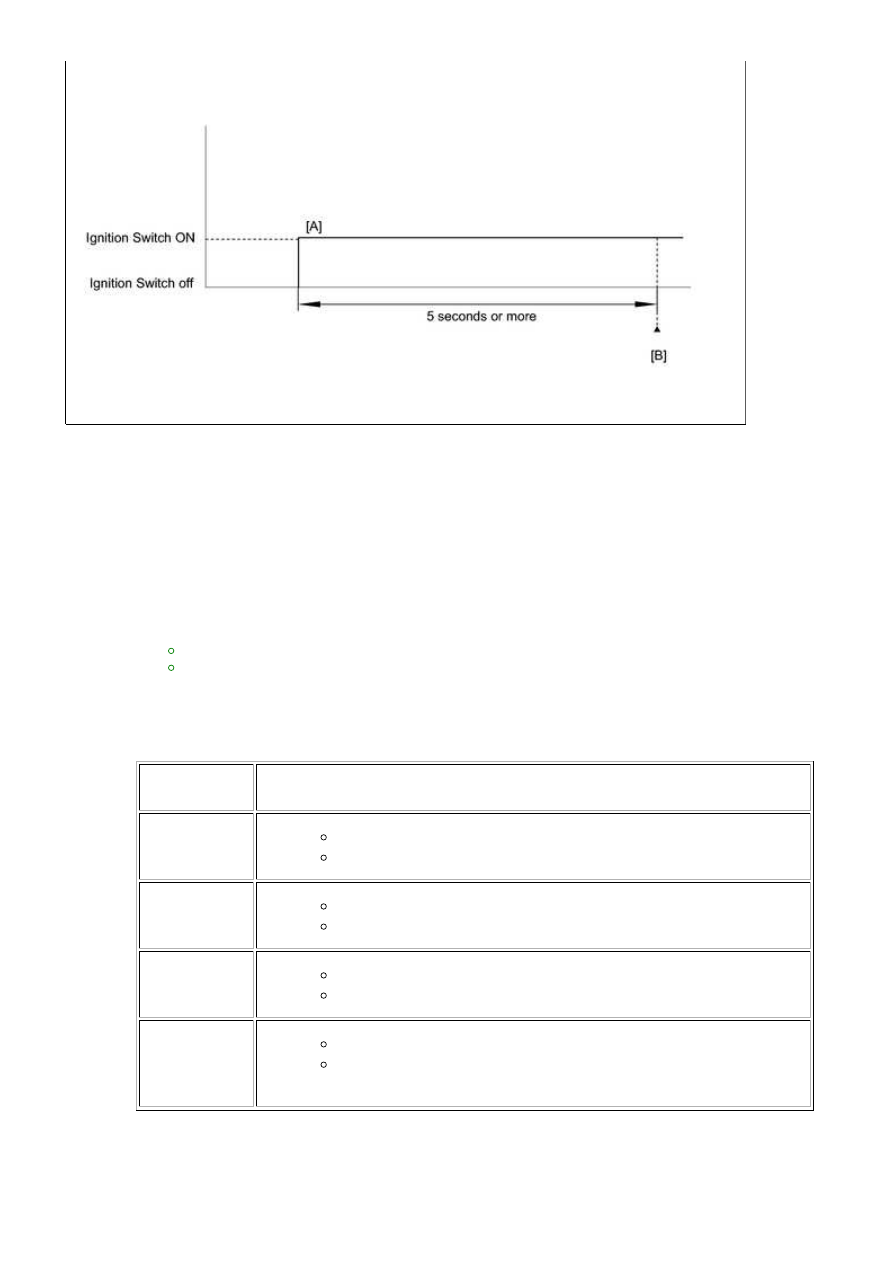

Wait 5 seconds or more [A].

6.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [B].

7.

Read the Pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

9.

Input the DTC: P0560.

10.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.

11.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

12.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; Syste...

check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

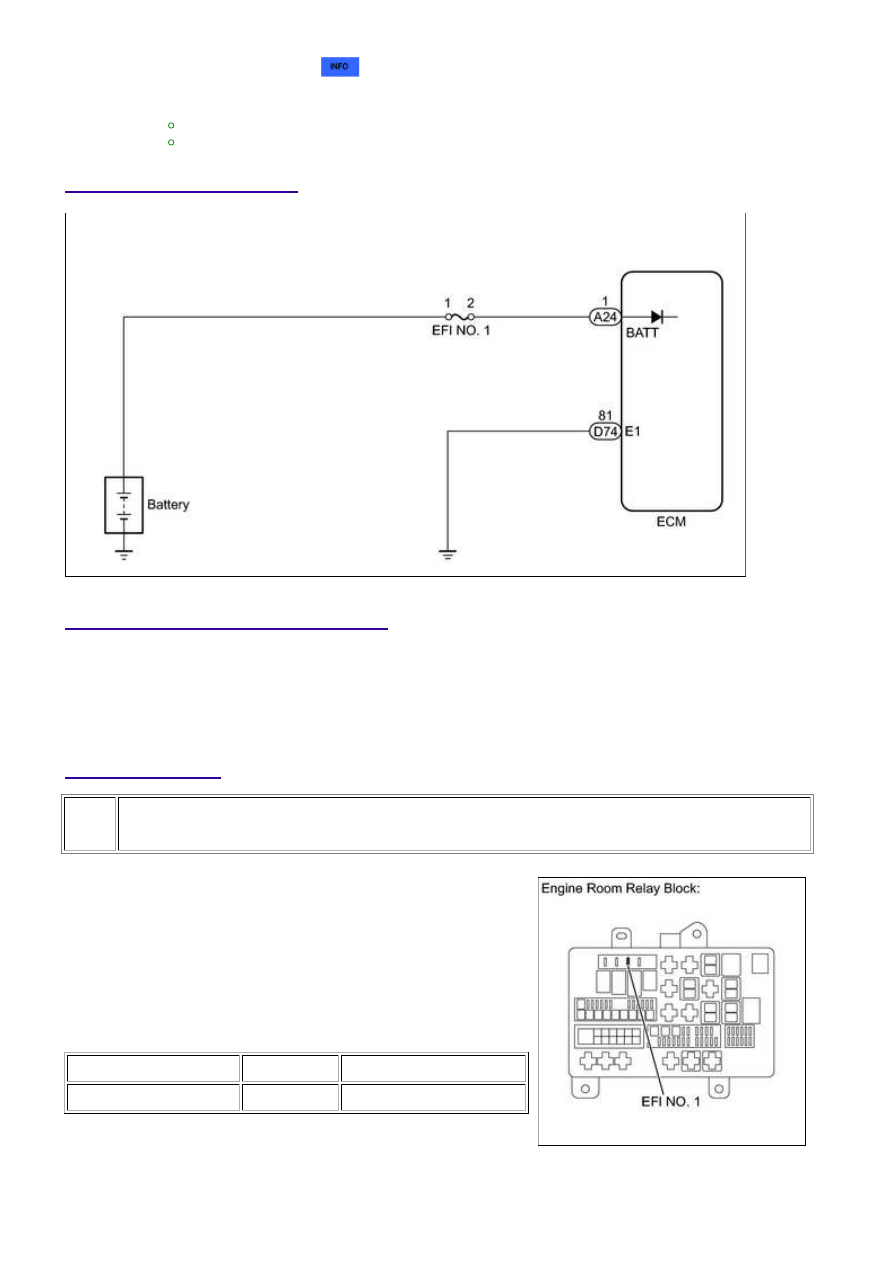

WIRING DIAGRAM

INSPECTION PROCEDURE

HINT:

Read freeze frame data using the Techstream. Freeze frame data records the engine condition when

malfunctions are detected. When troubleshooting, freeze frame data can help determine if the vehicle
was moving or stationary, if the engine was warmed up or not, if the air-fuel ratio was lean or rich, and
other data from the time the malfunction occurred.

PROCEDURE

1.

INSPECT FUSE (EFI NO. 1)

(a) Remove the EFI NO. 1 fuse from the engine room relay

block.

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

EFI NO. 1 fuse

Always

Below 1 Ω

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0560; Syste...
