A

BANK

(VALVE TIMING IS OUT OF SPECIFIED

RANGE)

(VALVE TIMING IS OUT OF SPECIFIED

RANGE)

Bank 1

P0014

P0015

Bank 2

P0024

P0025

If DTC P0014 or P0015 is displayed, check the bank 1 VVT system for exhaust camshaft circuit.
Bank 1 refers to the bank that includes the No. 1 cylinder*.

*: The No. 1 cylinder is the cylinder which is farthest from the transmission.

If DTC P0024 or P0025 is displayed, check the bank 2 VVT system for exhaust camshaft circuit.
Bank 2 refers to the bank that does not include the No. 1 cylinder.
Read freeze frame data using the Techstream. The ECM records vehicle and driving condition
information as freeze frame data the moment a DTC is stored. When troubleshooting, freeze frame
data can be helpful in determining whether the vehicle was moving or stationary, whether the engine
was warmed up or not, whether the air-fuel ratio was lean or rich, as well as other data recorded at the

.

PROCEDURE

1.

CHECK ANY OTHER DTCS OUTPUT (IN ADDITION TO DTC P0014, P0015, P0024
OR P0025)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and turn the Techstream on.

(c) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(d) Read DTCs.

Result

DISPLAY (DTC OUTPUT)

PROCEED TO

P0014, P0015, P0024 or P0025

A

P0014, P0015, P0024 or P0025 and other DTCs

B

HINT:

If any DTCs other than P0014, P0015, P0024 or P0025 are output, troubleshoot those DTCs first.

B

GO TO DTC CHART

2.

PERFORM ACTIVE TEST USING TECHSTREAM (OPERATE OCV)

(a) Connect the Techstream to the DLC3.

(b) Start the engine.

(c) Turn the Techstream on.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0014,P0015...

OK

(d) Warm up the engine.

(e) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the VVT

Exhaust Linear (Bank 1) or Control the VVT Exhaust Linear (Bank 2).

(f) Check the engine speed while operating the Oil Control Valve (OCV) using the Techstream.

OK:

OPERATION

SPECIFIED CONDITION

0%

Normal engine speed

100%

Engine idles roughly or stalls

HINT:

Refer to "Data List / Active Test" [VVT Ex OCV Duty #1, VVT Ex Chg Angle #1, VVT Ex OCV Duty #2 and

VVT Ex Chg Angle #2]



.

NG

GO TO STEP 4

3.

CHECK WHETHER DTC OUTPUT RECURS (DTC P0014, P0015, P0024 OR P0025)

(a) Connect the Techstream to the DLC3.

(b) Turn the Techstream on.

(c) Clear DTCs



.

(d) Warm up the engine.

(e) Drive the vehicle in accordance with the driving pattern described in the Confirmation Driving

Pattern.

(f) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(g) Read the output pending.

OK:

No pending DTC output.

NG

GO TO STEP 4

OK

CHECK FOR INTERMITTENT PROBLEMS

4.

CHECK VALVE TIMING (CHECK FOR LOOSE AND JUMPED TEETH ON TIMING
CHAIN)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0014,P0015...

OK

(a) Remove the cylinder head cover LH and RH.

HINT:

If the alignment marks are not as shown, turn the crankshaft one revolution clockwise.
If the result is not as specified, check mechanical parts related to valve timing for looseness in the
timing chain, jumped teeth, etc.

OK:

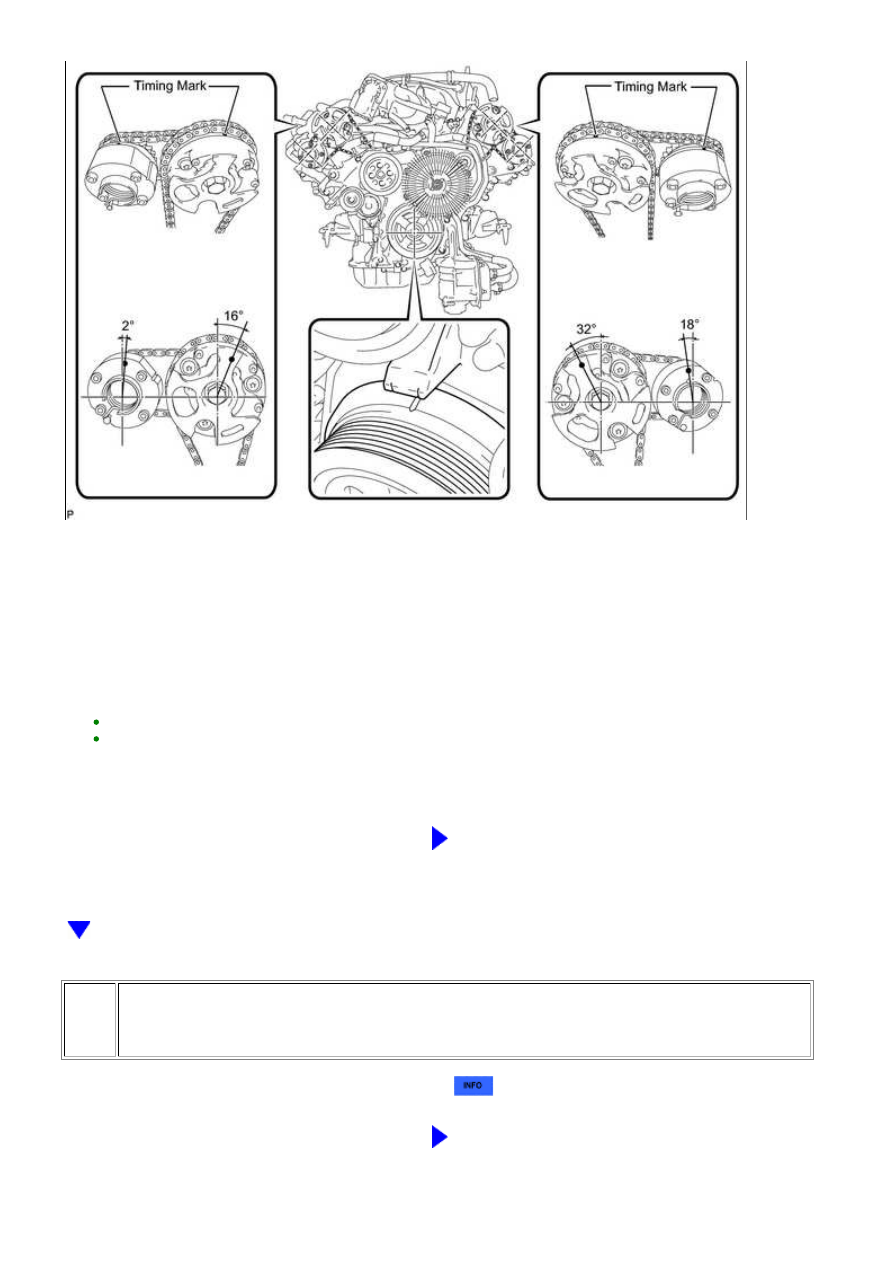

Timing marks on camshaft timing gears are aligned as shown in the illustration.

NG

CHECK ENGINE MECHANICAL SYSTEM

5.

INSPECT CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (OCV FOR
EXHAUST CAMSHAFT)

(a) Inspect the camshaft oil control valve assembly



.

NG

REPLACE CAMSHAFT TIMING OIL CONTROL

VALVE ASSEMBLY

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0014,P0015...

OK

OK

NEXT

6.

INSPECT OIL CONTROL VALVE FILTER

(a) Remove the oil control valve filter



.

(b) Check that the filter is not clogged.

OK:

Filter is not clogged.

NG

CLEAN OIL CONTROL VALVE FILTER

7.

REPLACE CAMSHAFT TIMING EXHAUST GEAR

(a) Replace the camshaft timing exhaust gear



.

HINT:

Perform "Inspection After Repair" after replacing the camshaft timing exhaust gear assembly



.

8.

CHECK WHETHER DTC OUTPUT RECURS

(a) Connect the Techstream to the DLC3.

(b) Turn the Techstream on.

(c) Clear DTCs



.

(d) Warm up the engine.

(e) Drive the vehicle in accordance with the driving pattern described in the Confirmation Driving

Pattern.

(f) Read the output pending DTCs using the Techstream.

OK:

No pending DTC output.

HINT:

DTC P0014, P0015, P0024 or P0025 is output when foreign objects in the engine oil are caught in some
