Title: 3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: INSPECTION; 2015 MY Tundra [08/2014 -

       ]

INSPECTION

1. INSPECT MASS AIR FLOW METER

(a) Check the output voltage.

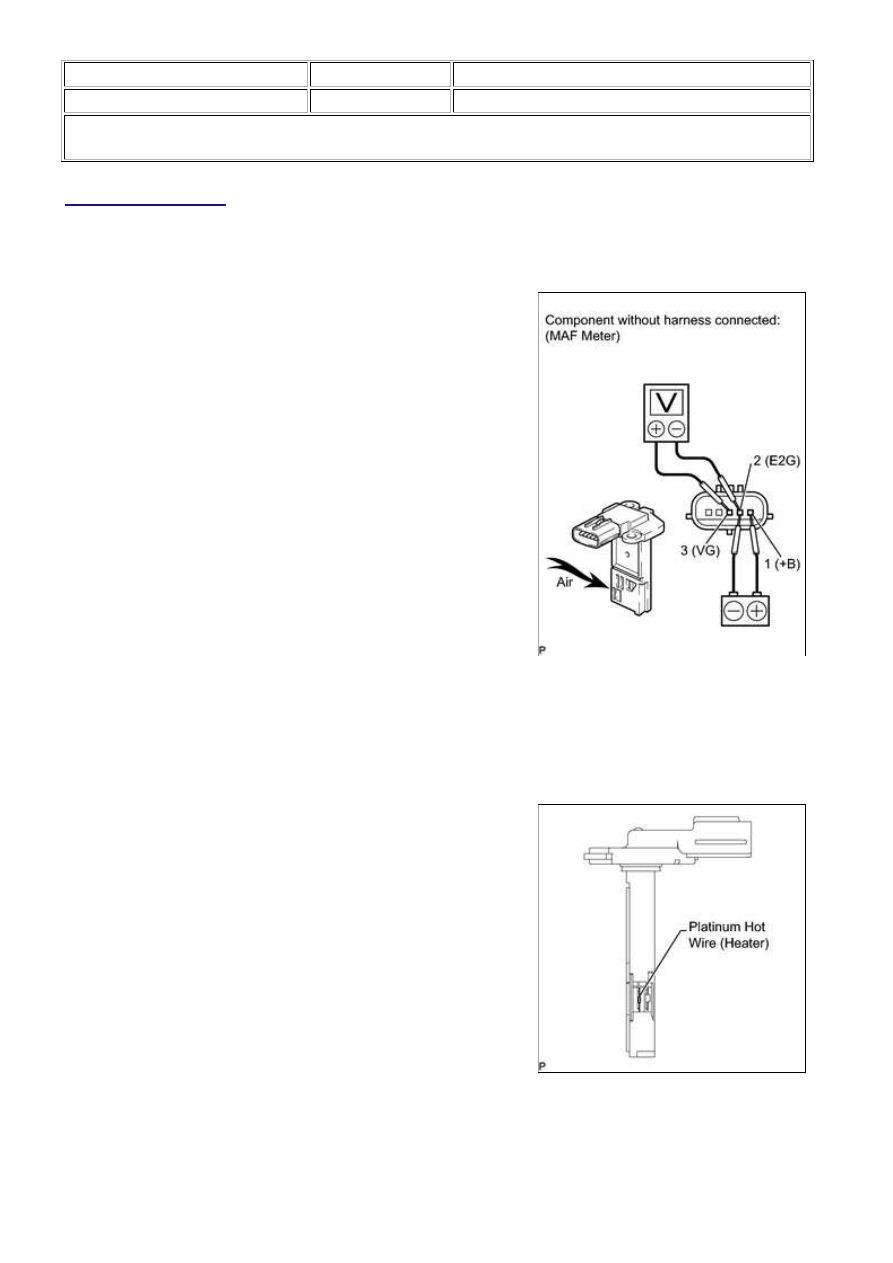

(1) Apply battery voltage across terminals 1 (+B) and 2

(E2G).

NOTICE:

While using the battery during inspection, do not bring the

positive and negative tester probes too close to each other as
a short circuit may occur.

(2) Using a voltmeter, connect the positive (+) tester probe to terminal 3 (VG), and negative (-) tester

probe to terminal 2 (E2G).

(3) Blow air into the MAF meter, and check that the voltage fluctuates.

If the result is not as specified, replace the MAF meter.

(b) Perform a visual check for any foreign matter on the

OK:

There is no foreign material.

If the result is not as specified, replace the mass air flow

meter.

(c) Check the IAT sensor.

3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

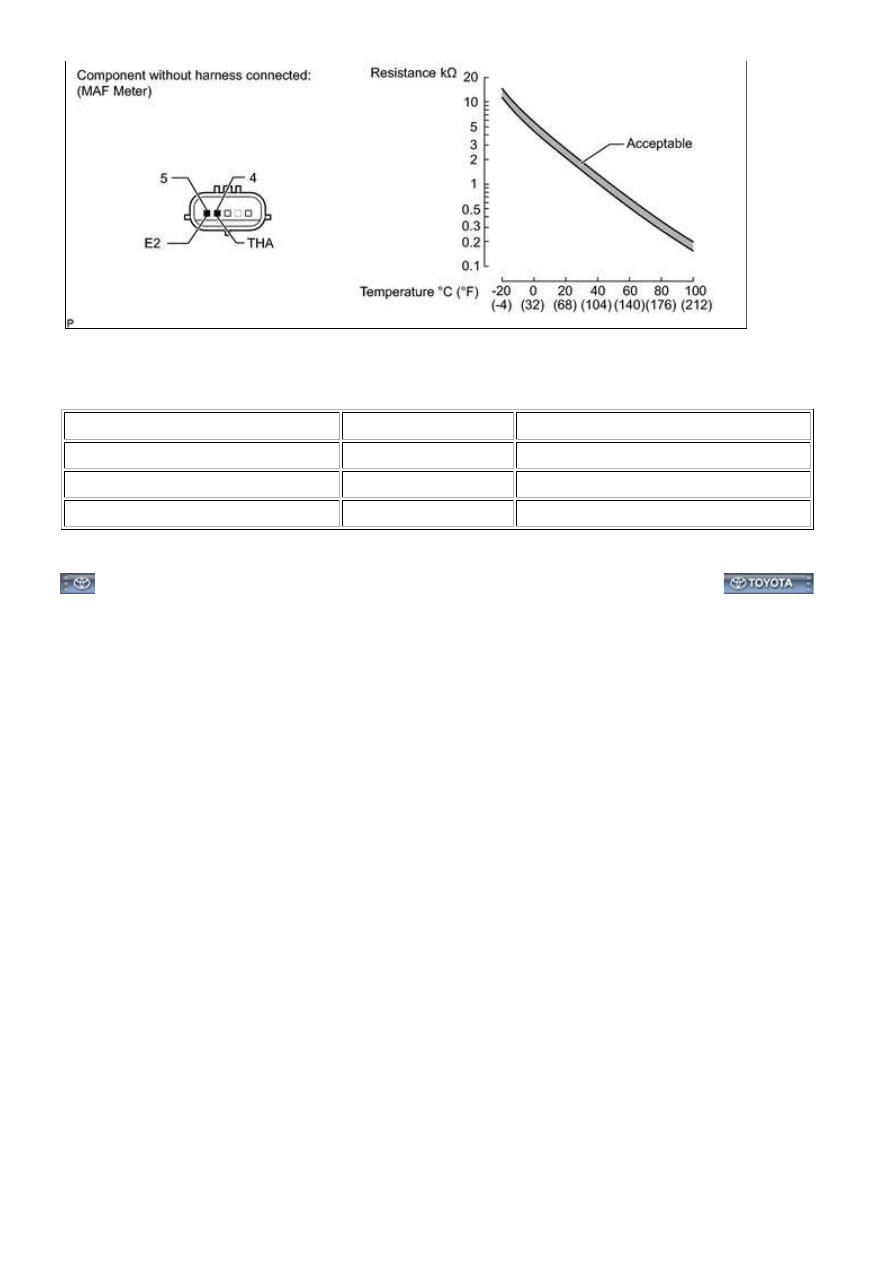

(1) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

4 (THA) - 5 (E2)

-20°C (-4°F)

12.5 k to 16.9 kΩ

4 (THA) - 5 (E2)

20°C (68°F)

2.19 k to 2.67 kΩ

4 (THA) - 5 (E2)

60°C (140°F)

0.50 k to 0.68 kΩ

If the result is not as specified, replace the MAF meter.

3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031VJ024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

HINT:

Perform "Inspection After Repairs" after replacing the mass air flow meter



.

1. INSTALL MASS AIR FLOW METER

HINT:

Perform "Inspection After Repairs" after replacing the mass air flow meter



.

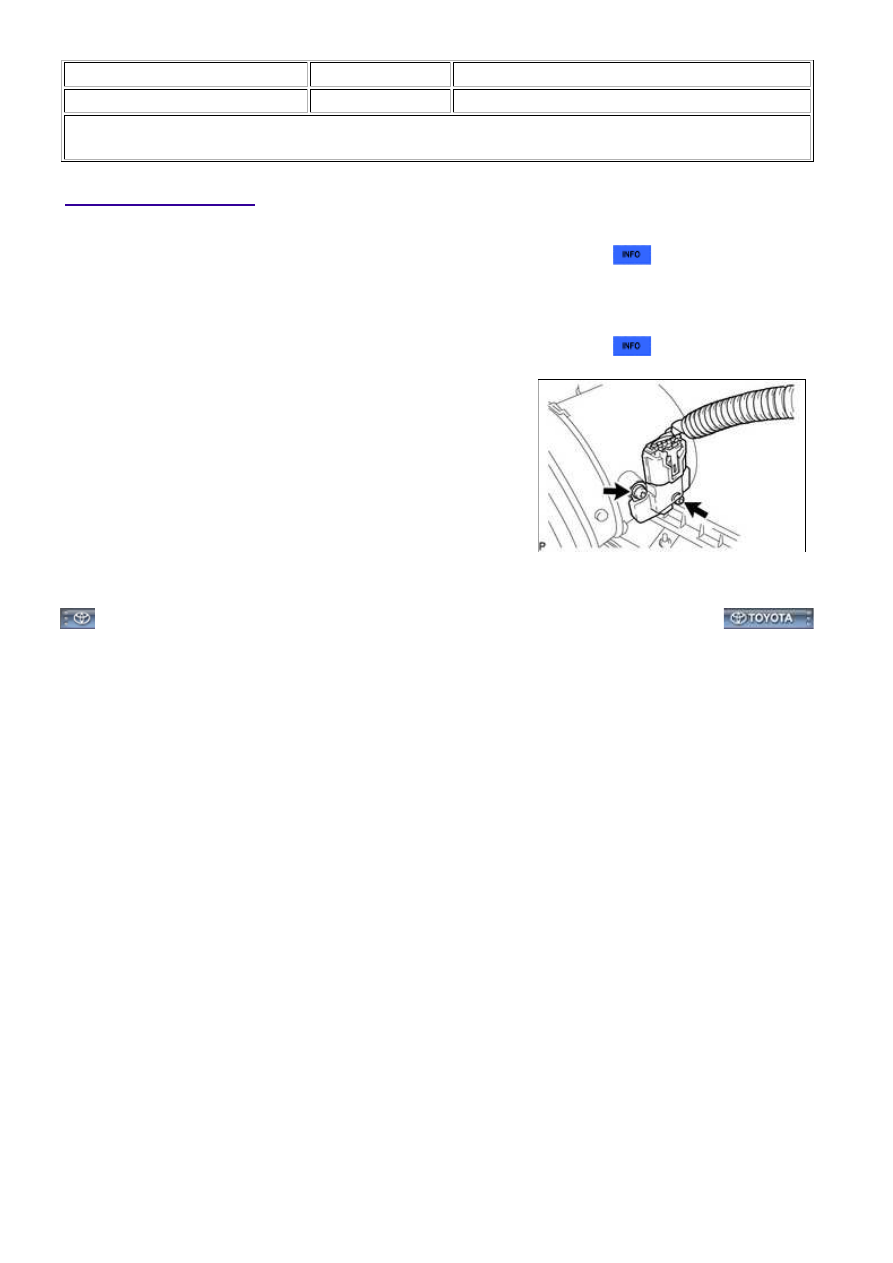

(a) Install the MAF meter with the 2 screws.

Torque:

1.7 N·m {17 kgf·cm, 15in·lbf}

(b) Connect the MAF connector.

3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000000PD80KWX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: PRECAUTION; 2015 MY Tundra [08/2014 -        ]

PRECAUTION

1. INITIALIZATION

NOTICE:

Perform initialization (throttle position) after replacing the throttle body assembly or cleaning any

throttle body components



.

Perform Reset Memory (AT initialization) when replacing the automatic transmission assembly, engine

assembly or ECM



.

Perform Registration (VIN registration) when replacing the ECM



.

HINT:

RESET MEMORY cannot be completed by only removing the battery.

2. WHEN USING TECHSTREAM

CAUTION:

Observe the following items for safety reasons:

Read its instruction books before using the Techstream.
Prevent the Techstream cable from being caught on the pedals, shift lever and steering wheel when
driving with the Techstream connected to the vehicle.
When driving the vehicle for testing purposes using the Techstream, 2 persons are required. One person
drives the vehicle, and the other operates the Techstream.
