(a) Connect the No. 10 water by-pass hose to the separator

case, and slide the clamp to secure the hose.

Text in Illustration

*a

White Mark

HINT:

Make sure the hose color matches the connection area color.

4. CONNECT NO. 9 WATER BY-PASS HOSE

(a) Connect the No. 9 water by-pass hose to the separator case,

and slide the clamp to secure the hose.

Text in Illustration

*a

Pink Mark

HINT:

Make sure the hose color matches the connection area color.

5. INSTALL NO. 1 ENGINE COVER

6. INSTALL NO. 2 CYLINDER HEAD COVER

7. INSTALL INTAKE MANIFOLD

3UR-FE ENGINE CONTROL SYSTEM: KNOCK SENSOR: INSTAL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031VK024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

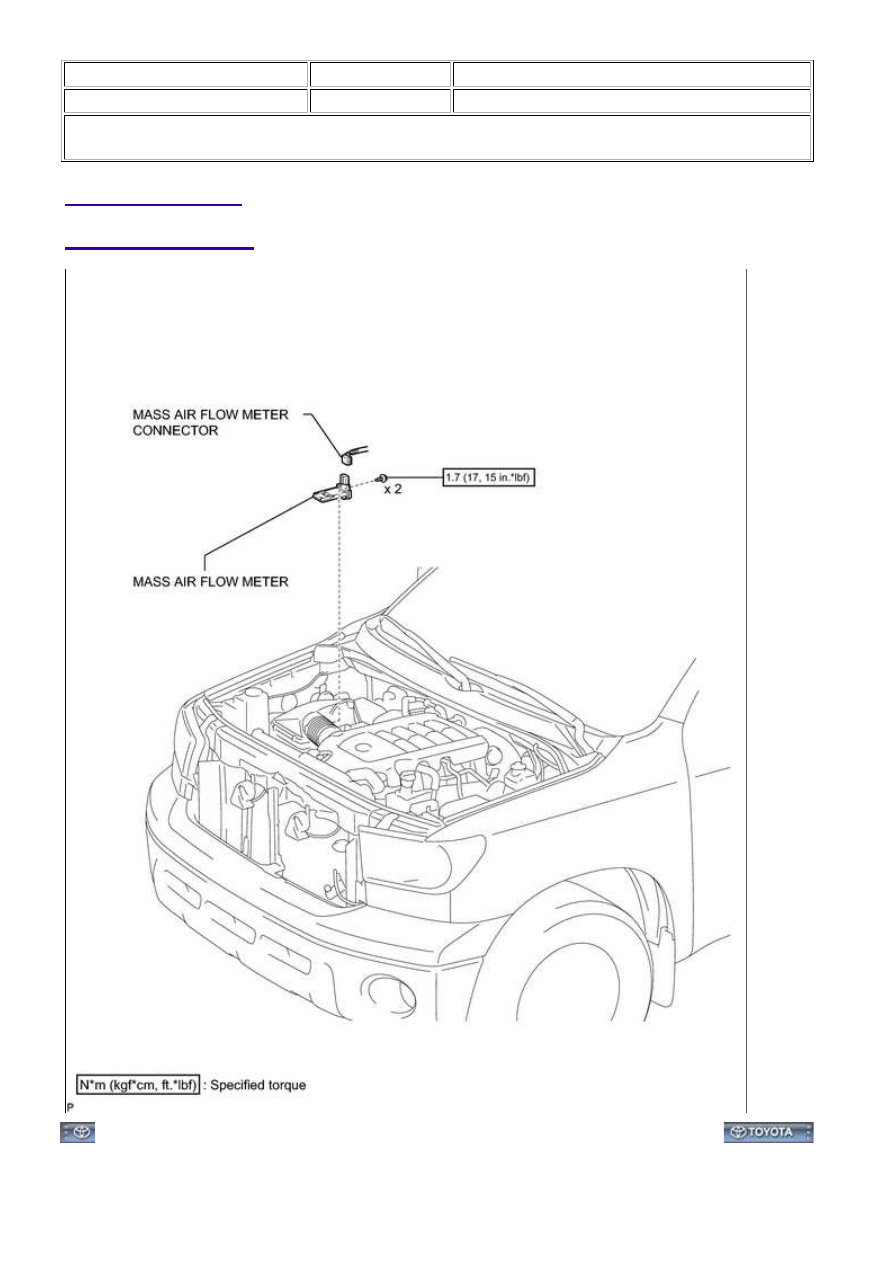

COMPONENTS

ILLUSTRATION

3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000031VN02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: ON-VEHICLE INSPECTION; 2015 MY

Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

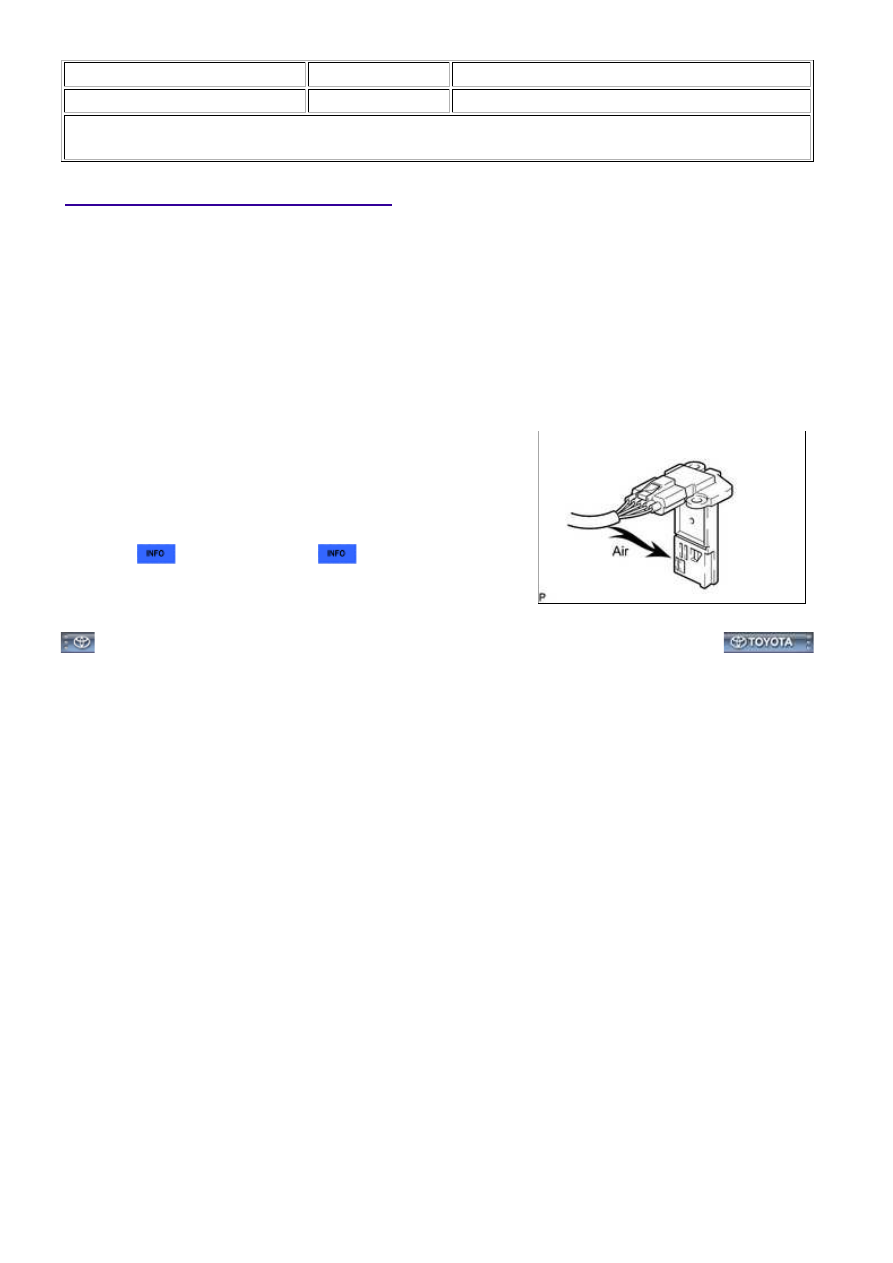

1. CHECK MASS AIR FLOW METER

(a) Check the mass air flow value.

(1) Connect the Techstream to the DLC3.

(2) Turn the ignition switch to ON.

(3) Push the Techstream main switch ON.

(4) Enter the following menus:

Select: Powertrain / Engine / Data List / All Data / MAF.

(5) Blow air into the MAF meter, and check that the MAF

value fluctuates.

If the result is not as specified, check the MAF meter



, or wiring and ECM



.

3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031VL024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: MASS AIR FLOW METER: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

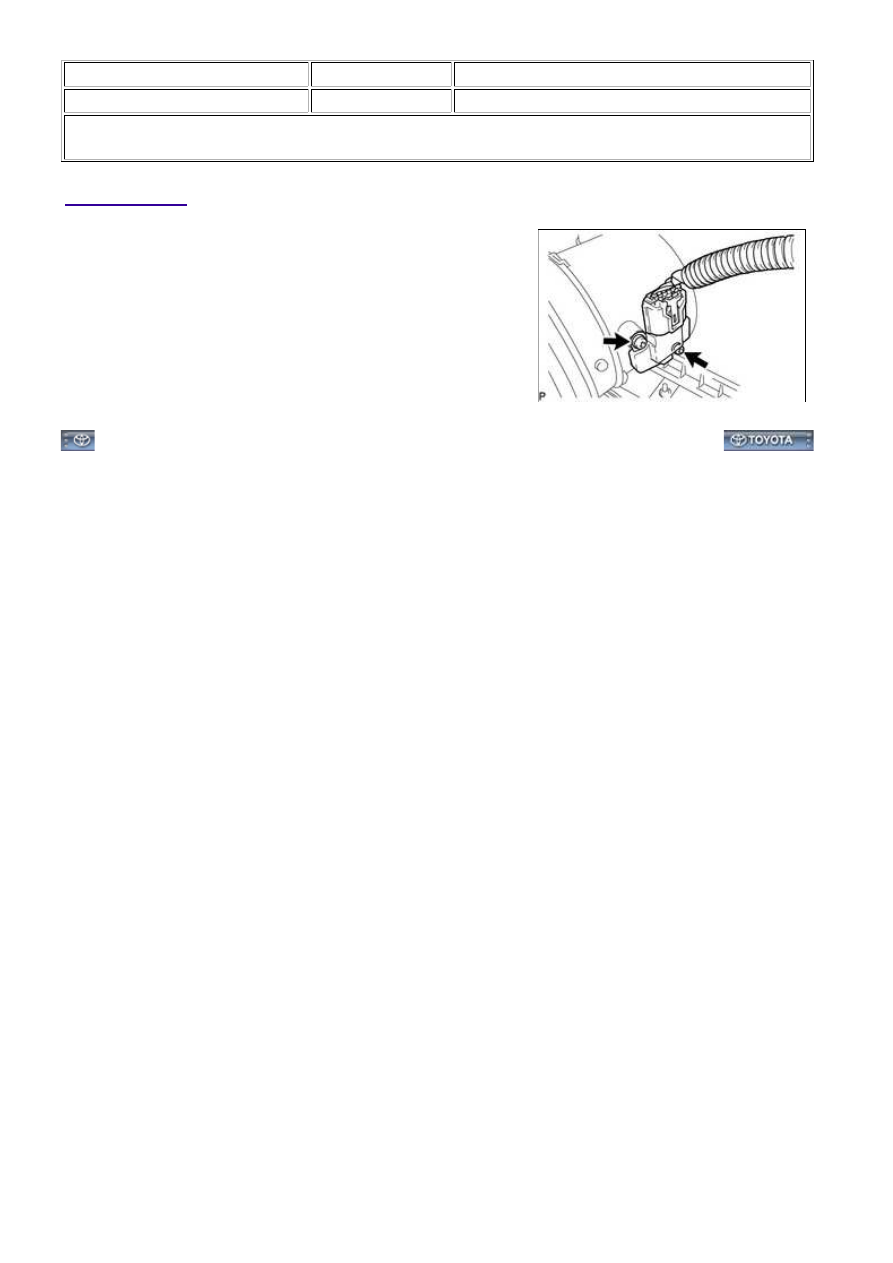

1. REMOVE MASS AIR FLOW METER

(a) Disconnect the MAF connector.

(b) Remove the 2 screws and MAF meter.
