NOTICE:

(e) Install the No. 1 engine cover sub-assembly.

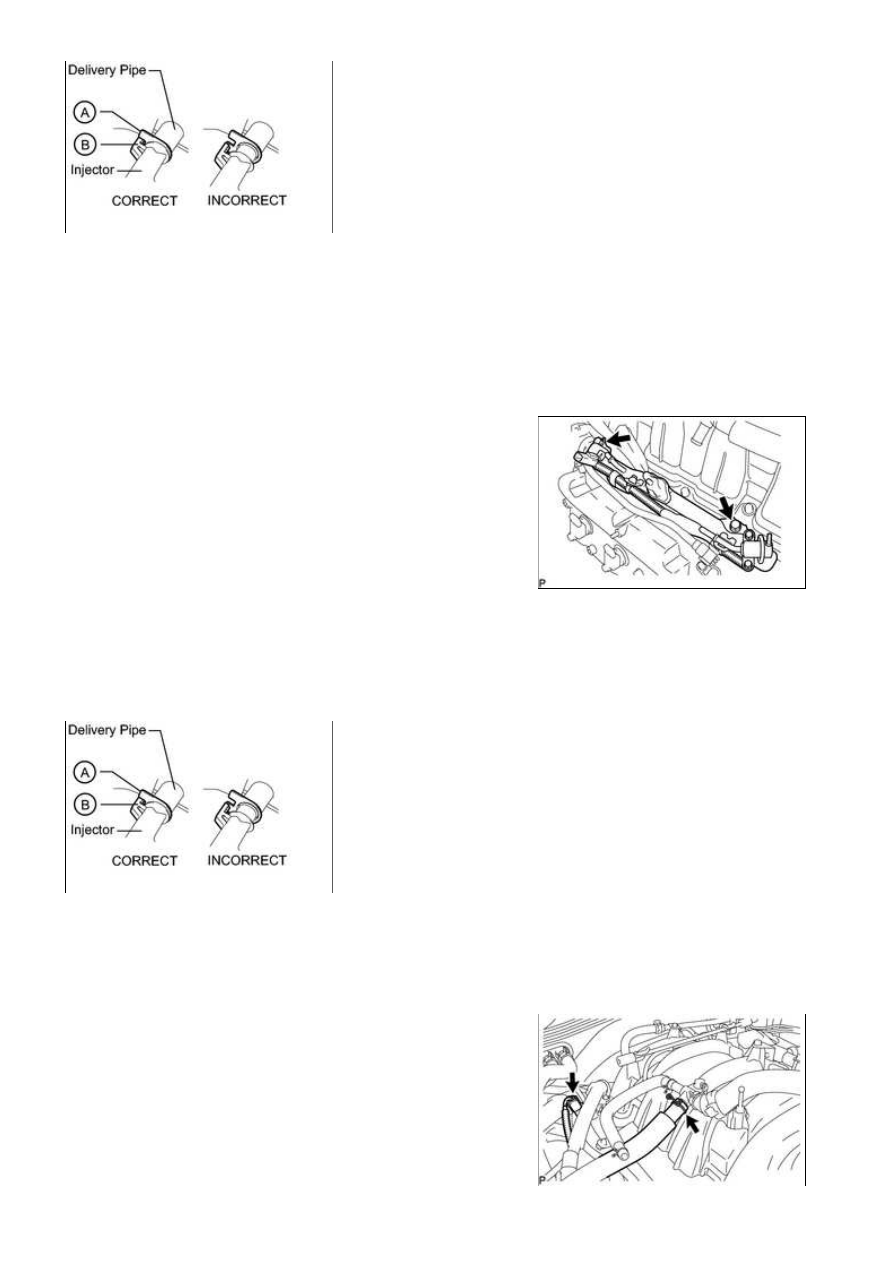

3. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

(a) Install the 2 delivery pipe spacers and 4 insulators to the

cylinder head RH.

(b) Install the delivery pipe (with injectors) to the cylinder head RH.

(c) Install the 2 bolts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

NOTICE:

(e) Connect the No. 6 wire harness connector.

3UR-FBE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundr...

(f) Connect the ventilation hose.

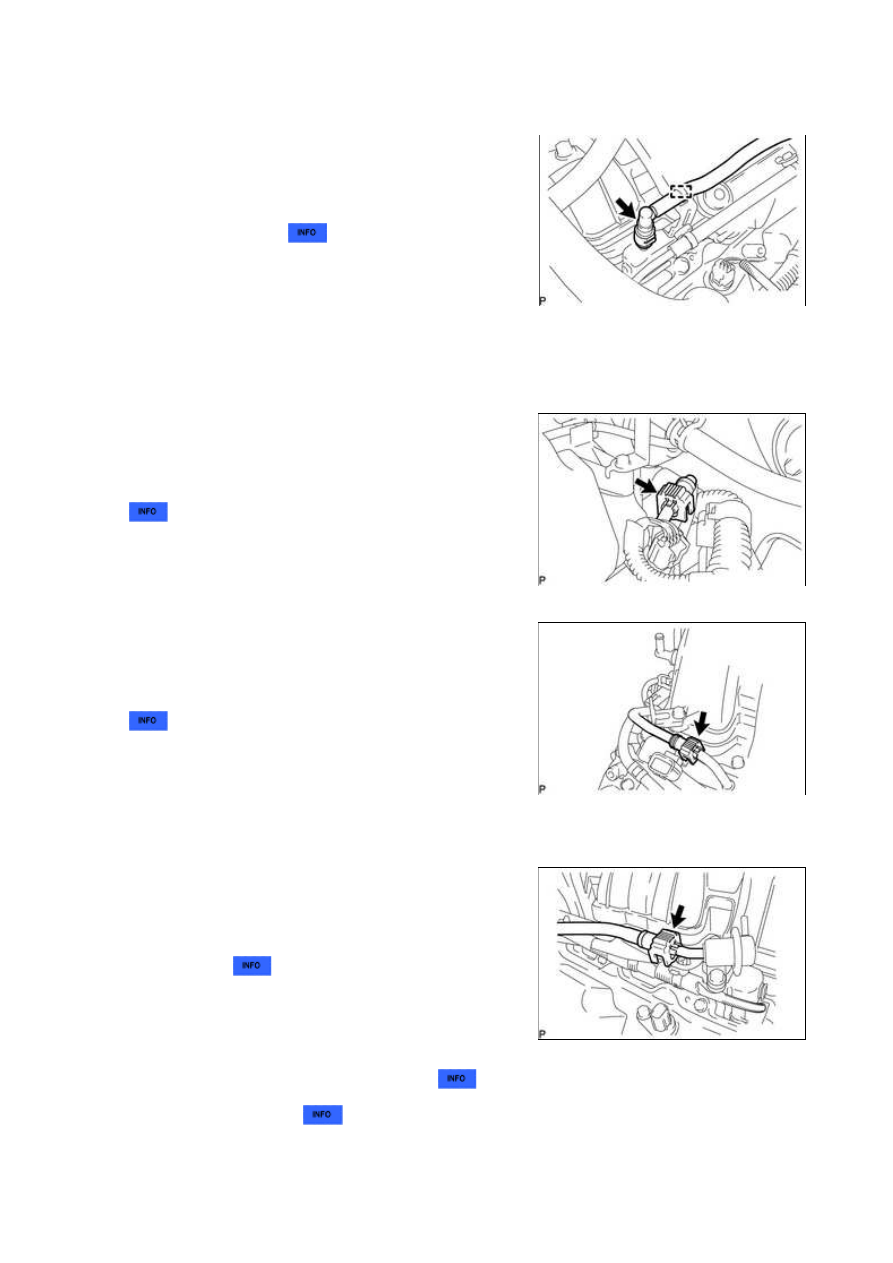

4. CONNECT NO. 1 FUEL PIPE SUB-ASSEMBLY

(a) Connect the No. 1 fuel pipe sub-assembly to the fuel delivery

pipe LH (for quick type B)



.

(b) Attach the clamp.

5. CONNECT FUEL TUBE SUB-ASSEMBLY

(a) Connect the fuel tube to the delivery pipe LH (for quick type

A)



.

(b) Connect the fuel tube to the delivery pipe RH (for quick type

A)



.

6. CONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

(a) Connect the No. 2 fuel tube to the fuel pressure regulator

(for quick type A)



.

7. INSTALL AIR CLEANER HOSE ASSEMBLY

8. INSTALL V-BANK COVER

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

10. INSPECT FOR FUEL LEAK

3UR-FBE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundr...

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON and Techstream main switch on.

NOTICE:

Do not start the engine.

(c) Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump / Speed.

(d) Check that there are no fuel leaks after doing maintenance anywhere on the fuel system.

3UR-FBE FUEL: FUEL INJECTOR: INSTALLATION; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000003PZZ007X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

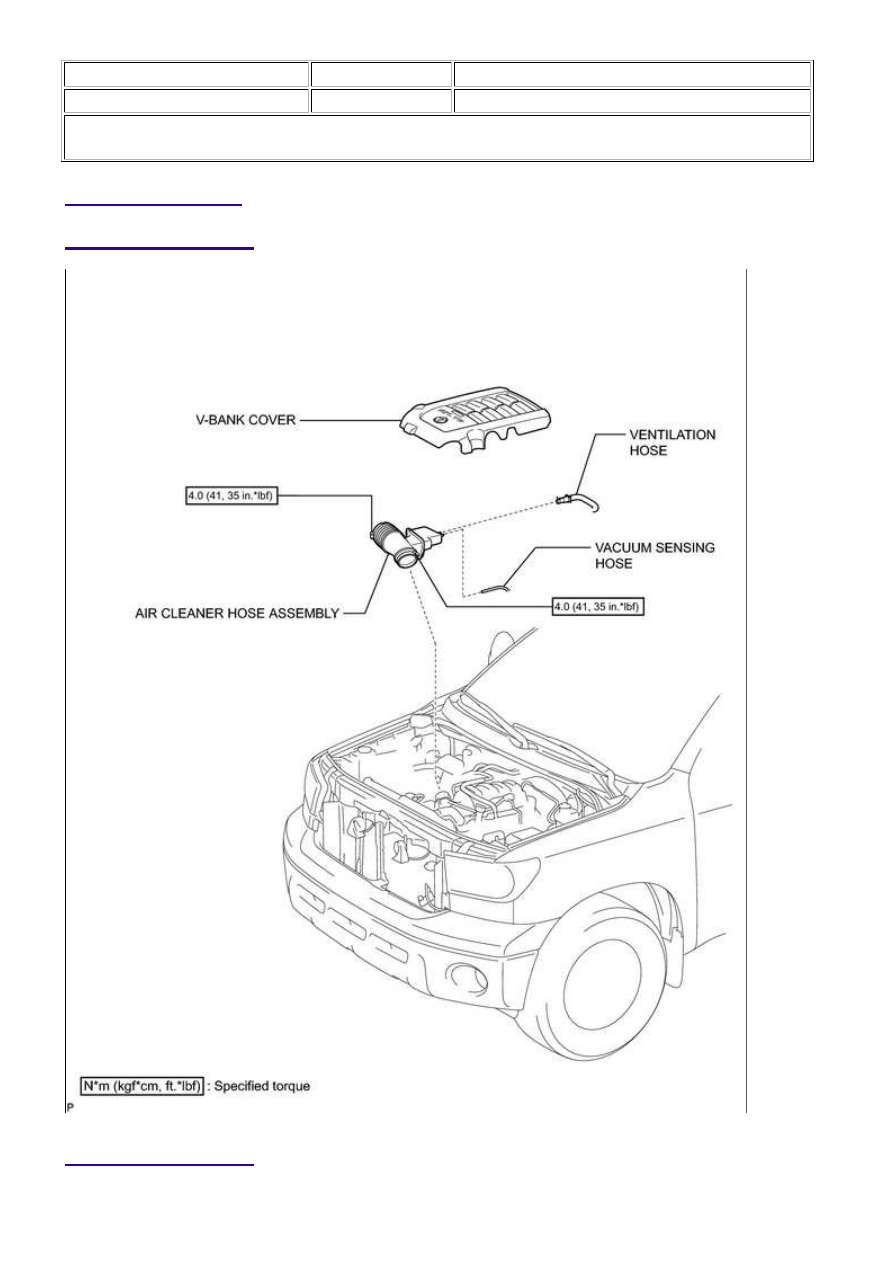

COMPONENTS

ILLUSTRATION

ILLUSTRATION

3UR-FBE FUEL: FUEL PRESSURE PULSATION DAMPER: COMP...
