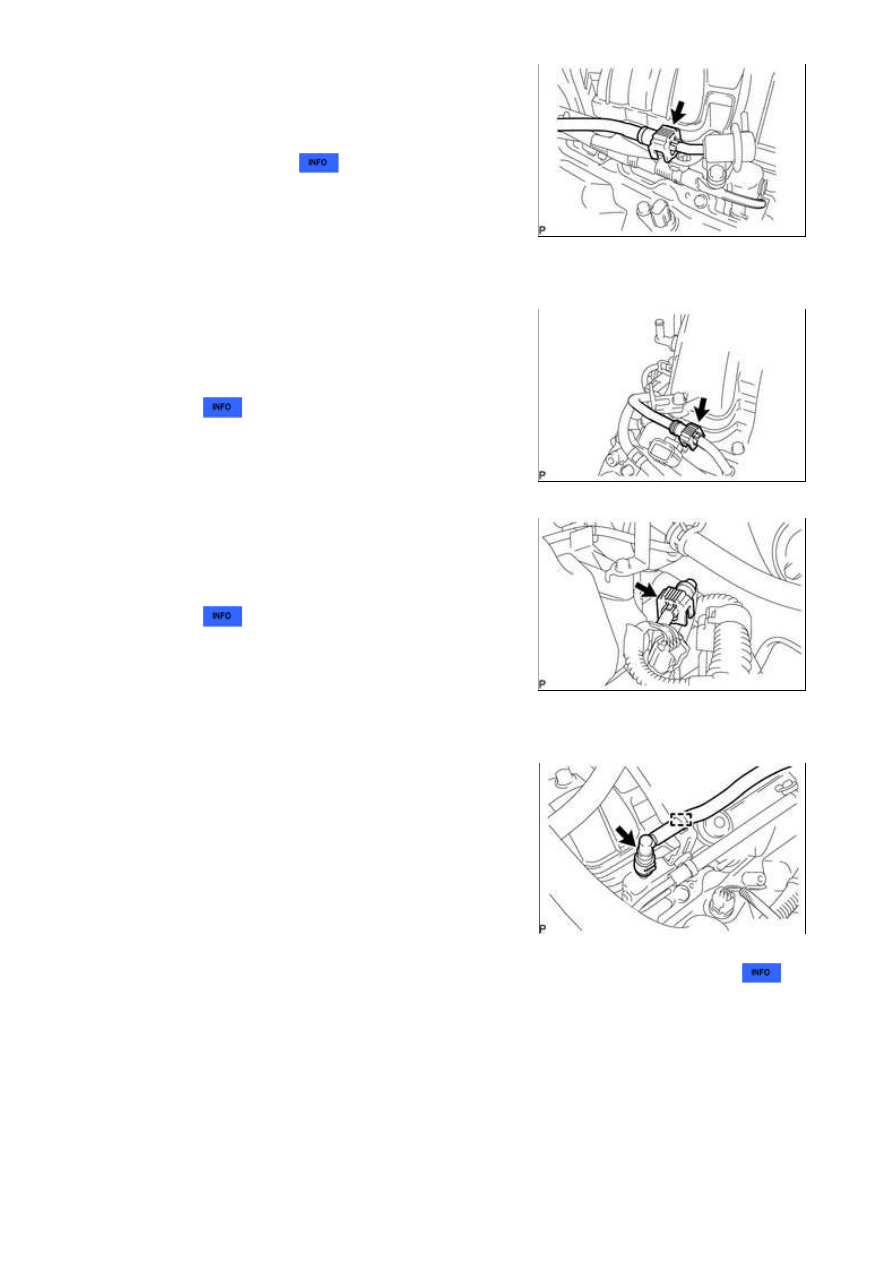

(a) Disconnect the No. 2 fuel tube from the fuel pressure

regulator (for quick type A)



.

7. DISCONNECT FUEL TUBE SUB-ASSEMBLY

(a) Disconnect the fuel tube from the fuel delivery pipe RH (for

quick type A)



.

(b) Disconnect the fuel tube from the fuel delivery pipe LH (for

quick type A)



.

8. DISCONNECT NO. 1 FUEL PIPE SUB-ASSEMBLY

(a) Detach the clamp.

(b) Disconnect the No. 1 fuel pipe sub-assembly from the fuel delivery pipe LH (for quick type B)



.

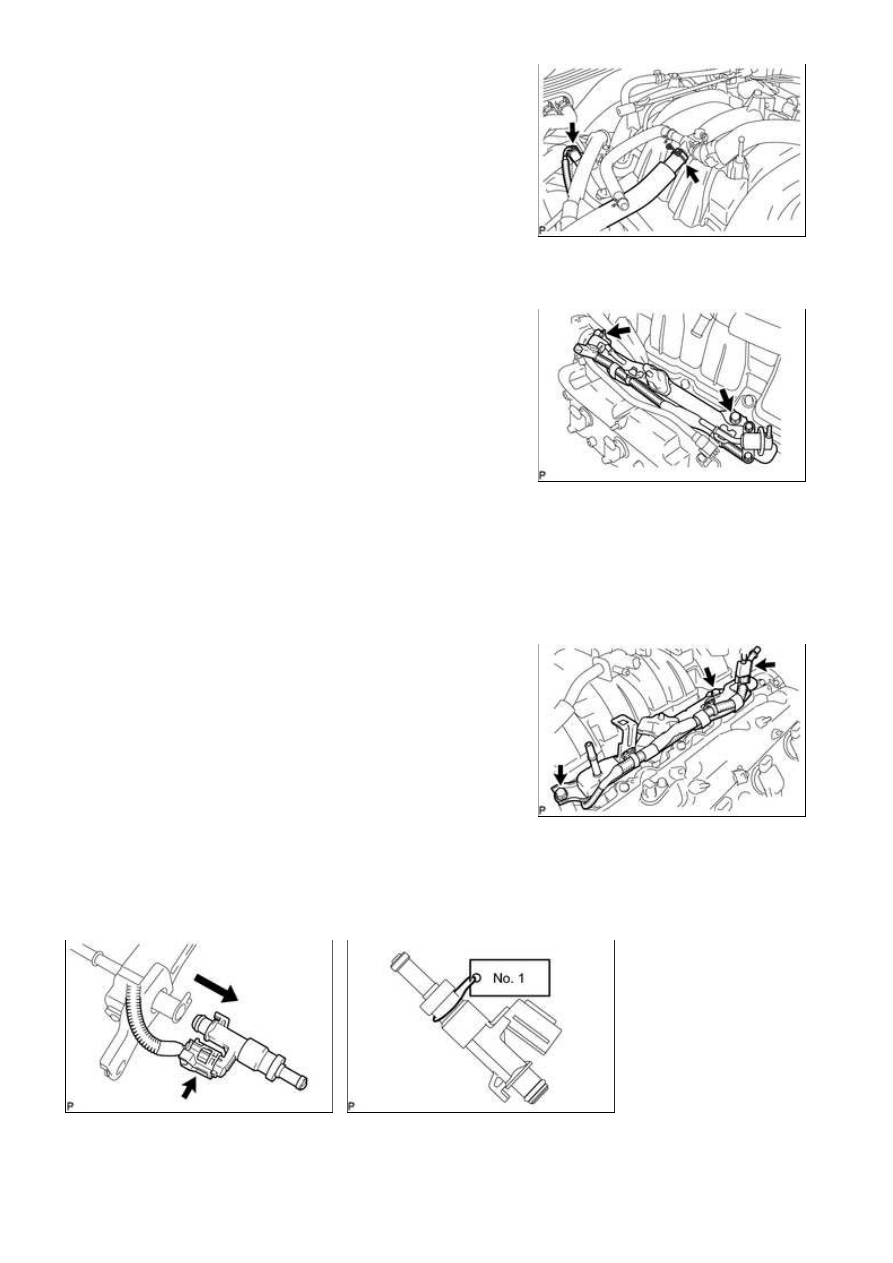

9. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY RH

3UR-FBE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08...

(a) Disconnect the ventilation hose and No. 6 wire harness

connector.

(b) Remove the No. 3 engine cover.

(c) Remove the 2 bolts and fuel delivery pipe RH.

NOTICE:

When removing the delivery pipe, hold the pipe by both ends

and pull it straight upward.

(d) Remove the 2 delivery pipe spacers and 4 insulators from the cylinder head RH.

10. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY LH

(a) Disconnect the No. 7 wire harness connector.

(b) Remove the No. 1 engine cover sub-assembly.

(c) Remove the 2 bolts and fuel delivery pipe LH.

NOTICE:

When removing the delivery pipe, hold the pipe by both ends

and pull it straight upward.

(d) Remove the 2 delivery pipe spacers and 4 insulators from the cylinder head LH.

11. REMOVE FUEL INJECTOR ASSEMBLY

(a) Remove the fuel injector from the fuel delivery pipe, and then disconnect the injector connector.



NOTICE:

For reinstallation, attach a tag or label to the injector shaft.

3UR-FBE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08...

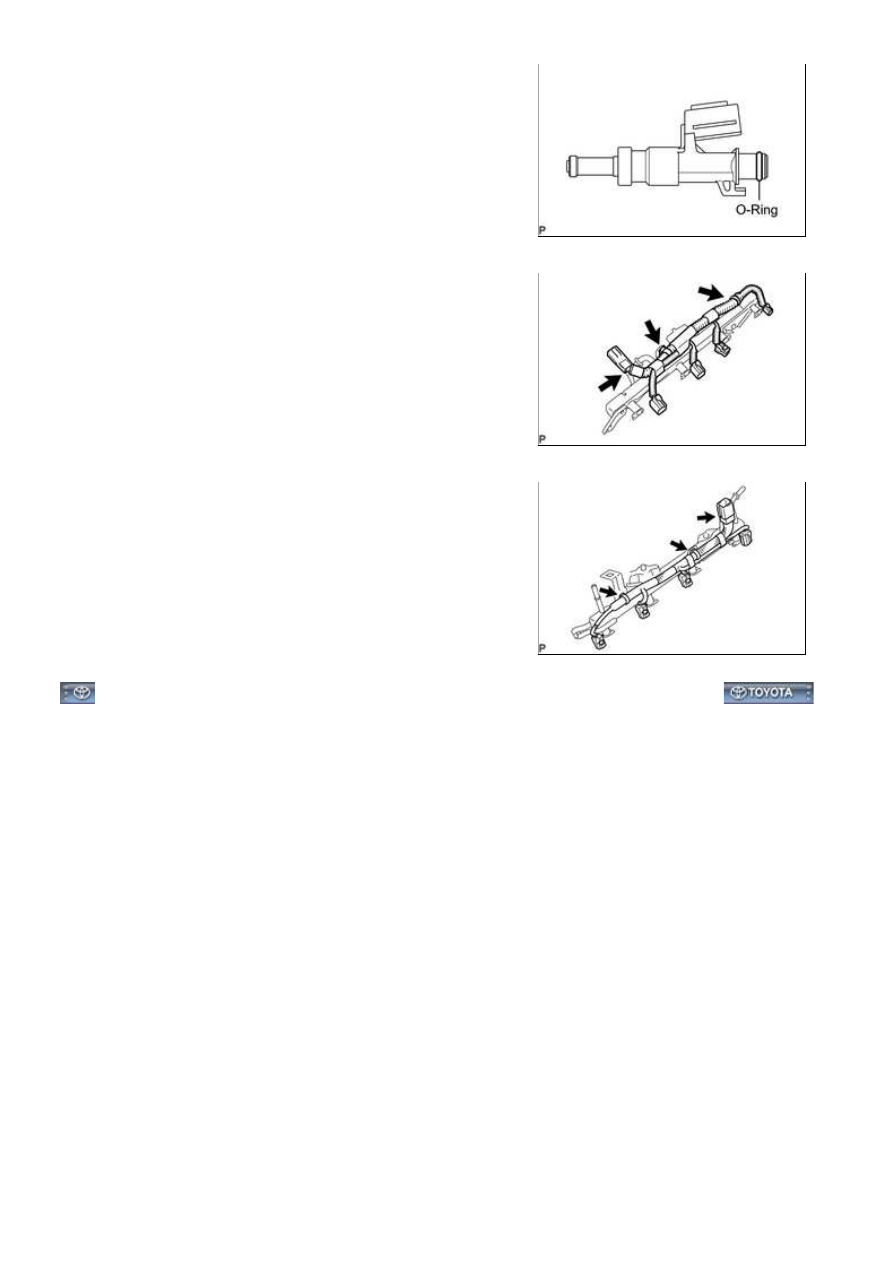

(b) Remove the O-ring from the fuel injector.

(c) Detach the 3 clamps and then remove the No. 6 wire harness

from the delivery pipe RH.

(d) Detach the 3 clamps and then remove the No. 7 wire harness

from the delivery pipe LH.

3UR-FBE FUEL: FUEL INJECTOR: REMOVAL; 2015 MY Tundra [08...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000000WQQ0ASX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE FUEL: FUEL INJECTOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

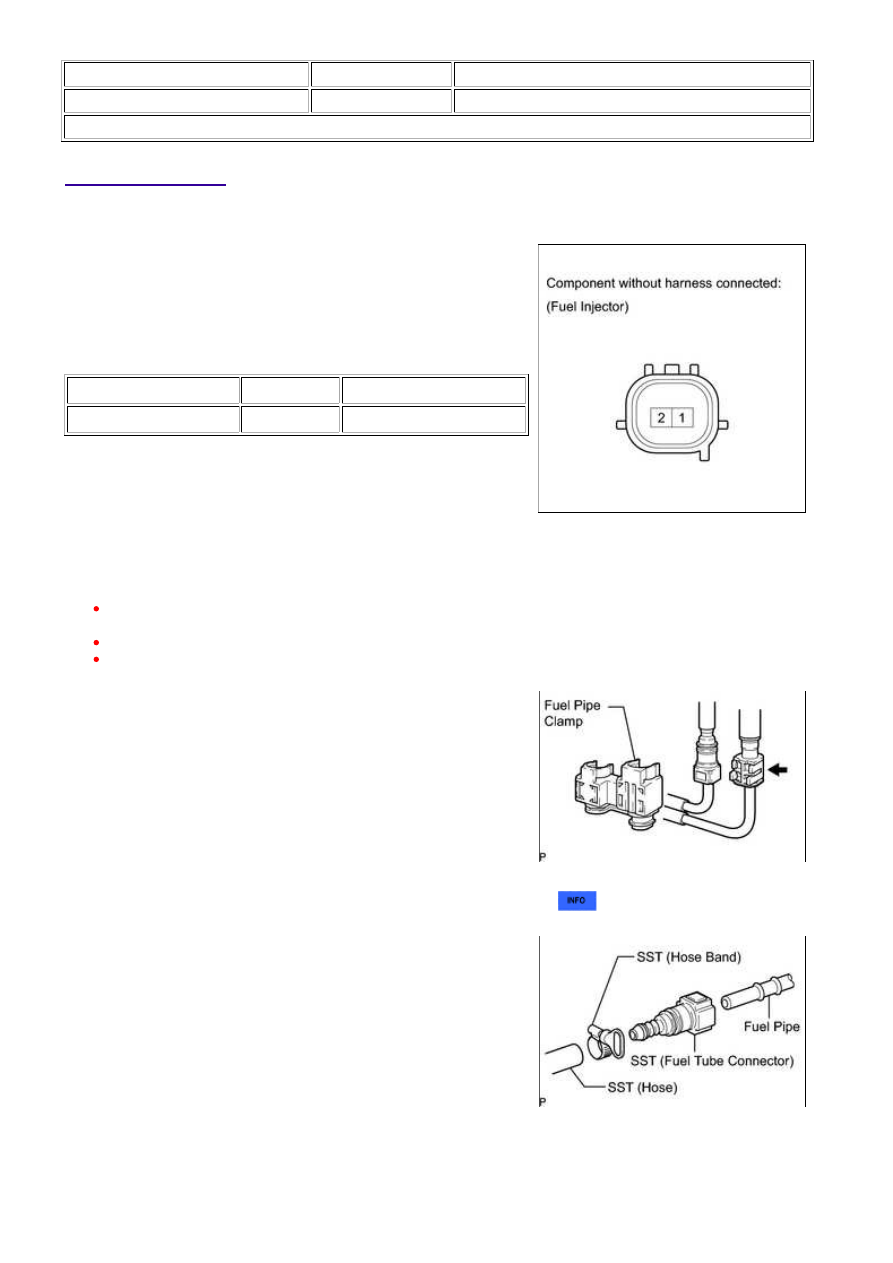

1. INSPECT FUEL INJECTOR ASSEMBLY

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

11.6 to 12.4 Ω

If the result is not as specified, replace the injector assembly.

(b) Inspect the injection volume.

CAUTION:

(2) Disconnect the No. 1 fuel pipe sub-assembly (for quick type B)



.

(3) Connect SST to the fuel pipe (the vehicle side).

SST: 09268-31014

09268-41500

09268-41700

95336-08070
