Toyota Tundra (2015 year). Manual - part 166

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PZ805TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for CrewMax): INSTALLATION;

2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL BLIND SPOT MONITOR BUZZER

(a) Attach the clamp to install the blind spot monitor buzzer.

(b) Connect the connector.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

3. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

4. INSTALL REAR DOOR SCUFF PLATE LH

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001PZ904QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for Double Cab): COMPONENTS;

2015 MY Tundra [08/2014 -        ]

COMPONENTS

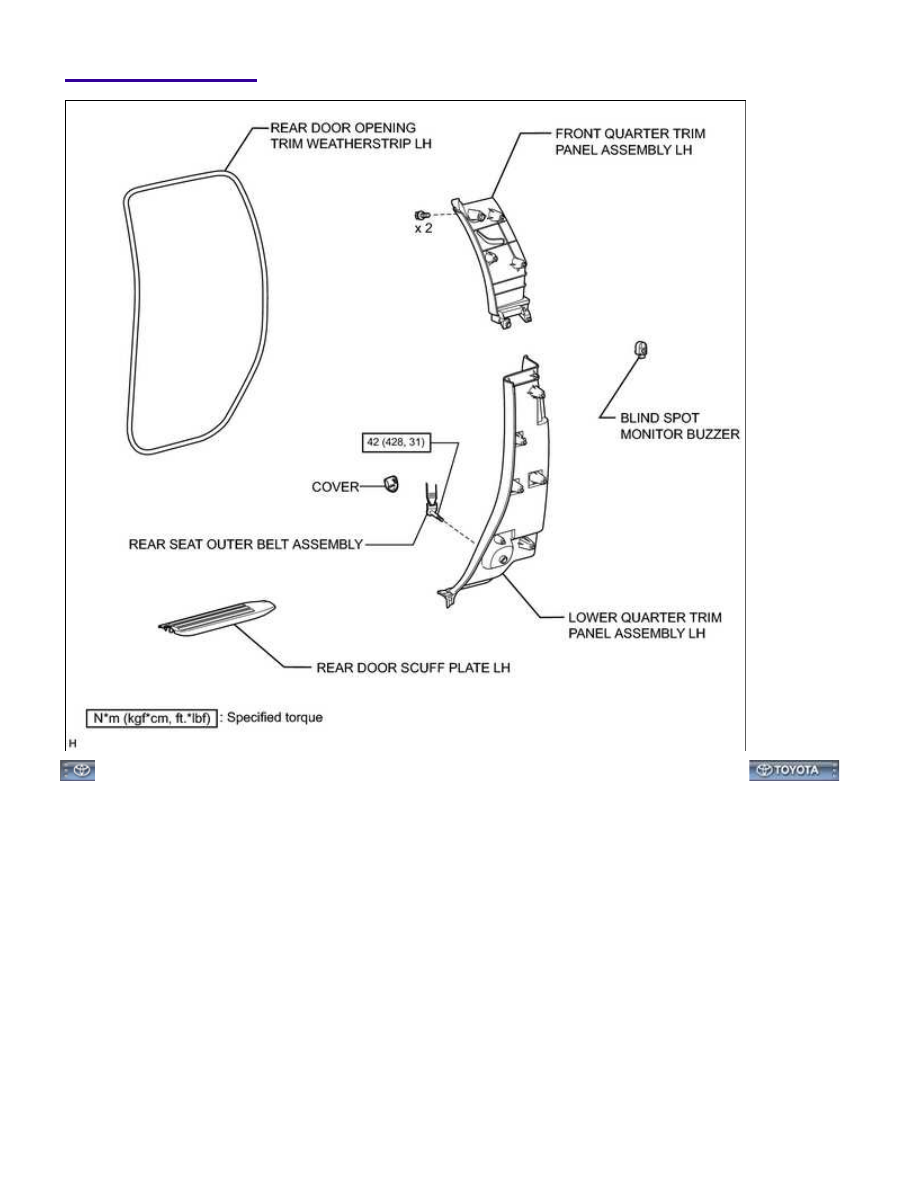

ILLUSTRATION

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

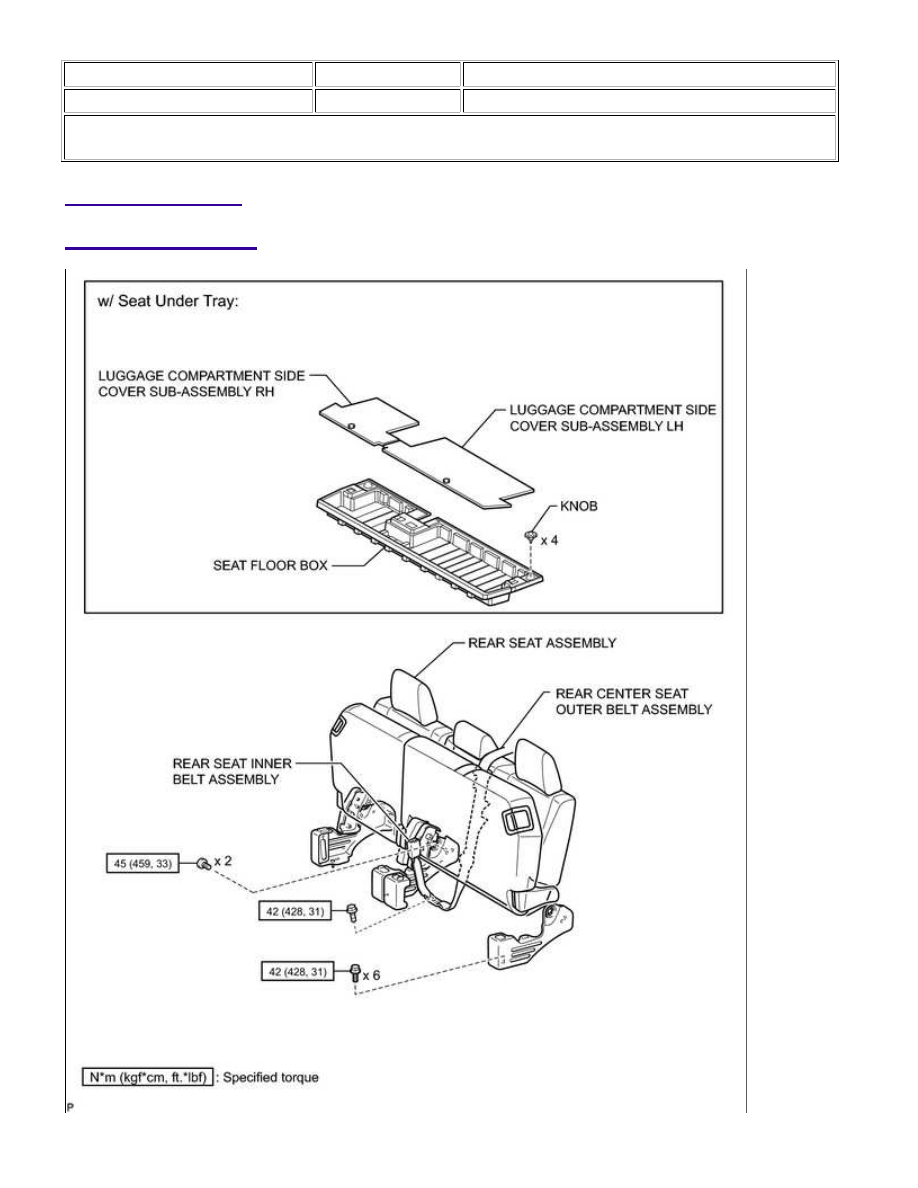

ILLUSTRATION

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001PZA05SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

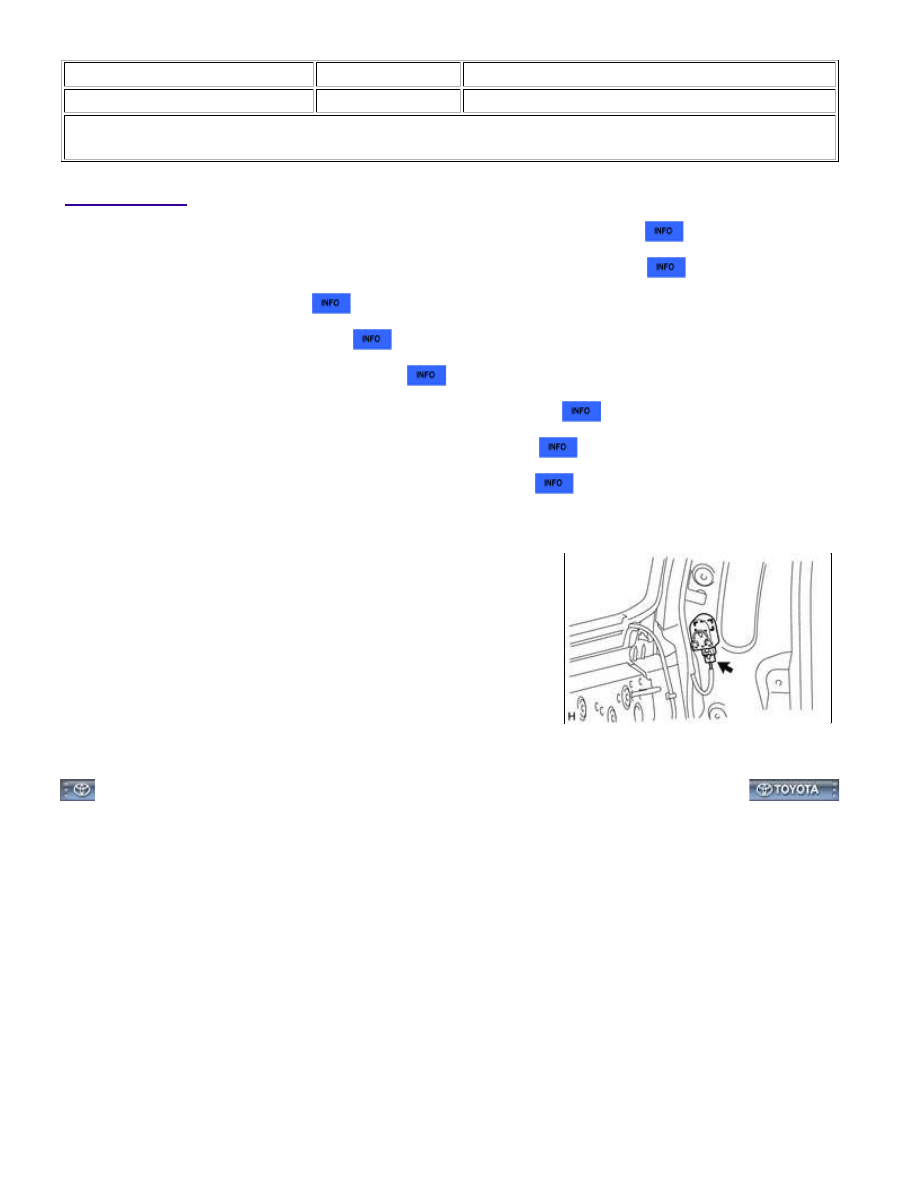

Title: PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT BUZZER (for Double Cab): REMOVAL; 2015

MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY LH

2. REMOVE LUGGAGE COMPARTMENT SIDE COVER SUB-ASSEMBLY RH

3. REMOVE SEAT FLOOR BOX

4. REMOVE REAR SEAT ASSEMBLY

5. REMOVE REAR DOOR SCUFF PLATE LH

6. REMOVE REAR DOOR OPENING TRIM WEATHERSTRIP LH

7. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

8. REMOVE FRONT QUARTER TRIM PANEL ASSEMBLY LH

9. REMOVE BLIND SPOT MONITOR BUZZER

(a) Disconnect the connector.

(b) Detach the clamp and remove the blind spot monitor buzzer.

PARK ASSIST / MONITORING: REAR CROSS TRAFFIC ALERT ...
