Toyota Tundra (2015 year). Manual - part 164

OK

2.

CHECK COMBINATION METER ASSEMBLY

(a) Replace the combination meter assembly with a normally functioning or new one



.

(b) Check that the clearance warning buzzer operates normally.

OK:

Clearance warning buzzer operates normally.

NG

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

OK

END (COMBINATION METER ASSEMBLY IS

DEFECTIVE)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000000APU09DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SYSTEM: Clearance Warning ECU Power

Source Circuit; 2015 MY Tundra [08/2014 -        ]

Clearance Warning ECU Power Source Circuit

DESCRIPTION

This circuit is the power source circuit to operate the clearance warning ECU assembly.

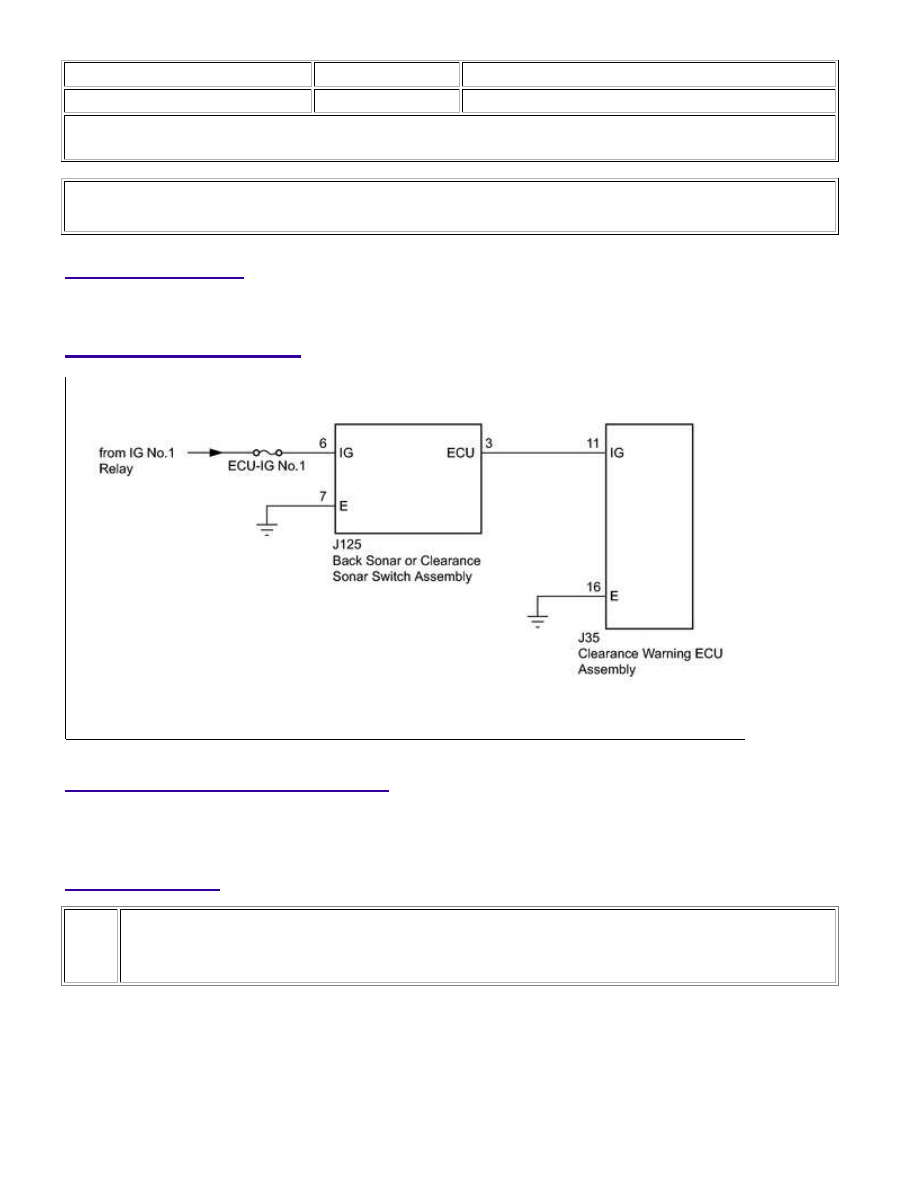

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK HARNESS AND CONNECTOR (BACK SONAR OR CLEARANCE SONAR SWITCH
ASSEMBLY - BATTERY AND BODY GROUND)

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

OK

OK

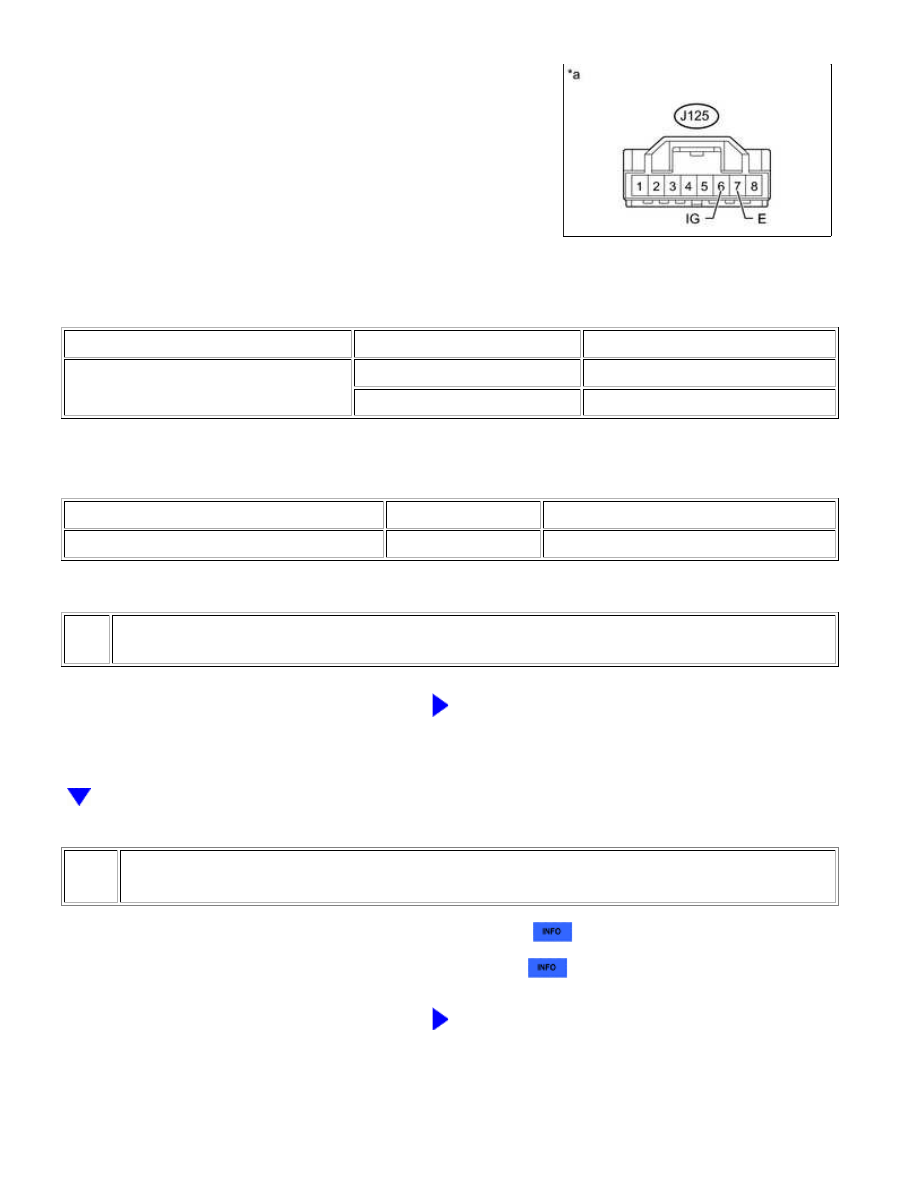

(a) Disconnect the back sonar or clearance sonar switch assembly

connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J125-6 (IG) - Body ground

Ignition switch ON

11 to 14 V

Ignition switch off

Below 1 V

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J125-7 (E) - Body ground

Always

Below 1 Ω

Text in Illustration

*a

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

2.

INSPECT BACK SONAR OR CLEARANCE SONAR SWITCH ASSEMBLY

(a) Remove the back sonar or clearance sonar switch assembly



.

(b) Inspect the back sonar or clearance sonar switch assembly



.

NG

REPLACE BACK SONAR OR CLEARANCE SONAR

SWITCH ASSEMBLY

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...

3.

CHECK HARNESS AND CONNECTOR (CLEARANCE WARNING ECU ASSEMBLY - BACK
SONAR OR CLEARANCE SONAR SWITCH ASSEMBLY AND BODY GROUND)

(a) Disconnect the J35 clearance warning ECU assembly connector.

(b) Disconnect the J125 back sonar or clearance sonar switch assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J35-11 (IG) - J125-3 (ECU)

Always

Below 1 Ω

J35-11 (IG) - Body ground

Always

10 kΩ or higher

J35-16 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

PARK ASSIST / MONITORING: INTUITIVE PARKING ASSIST SY...
