Toyota Tundra (2015 year). Manual - part 1401

ILLUSTRATION

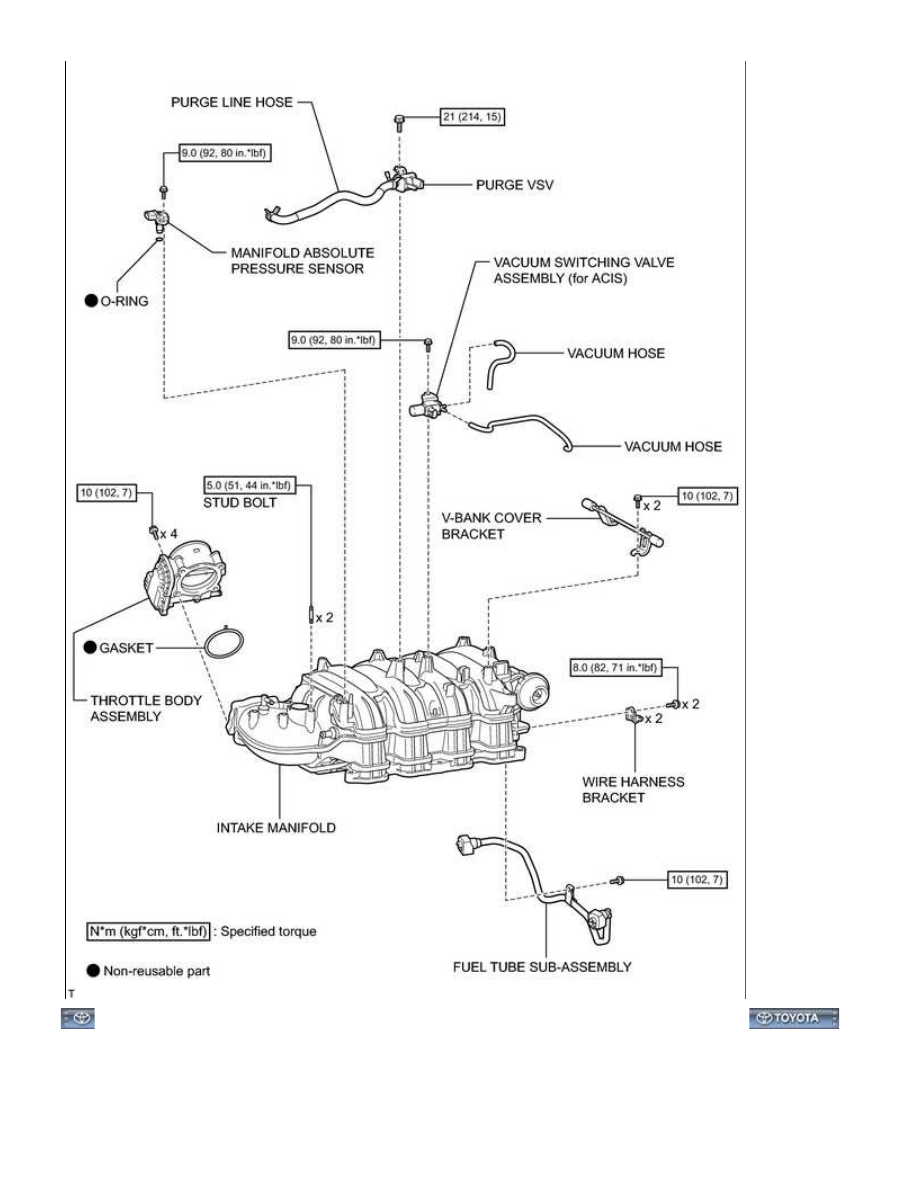

1UR-FE INTAKE: INTAKE MANIFOLD: COMPONENTS; 2015 MY ...

ILLUSTRATION

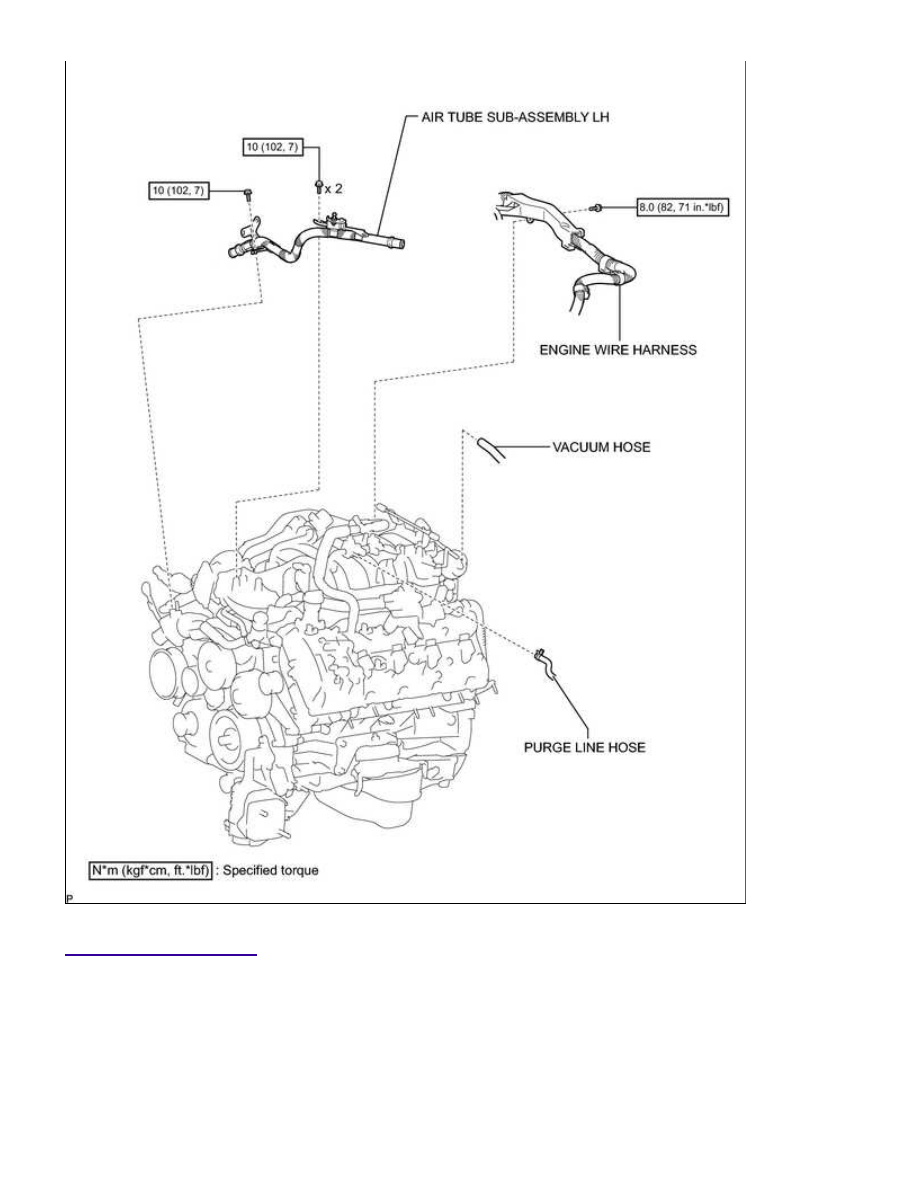

1UR-FE INTAKE: INTAKE MANIFOLD: COMPONENTS; 2015 MY ...

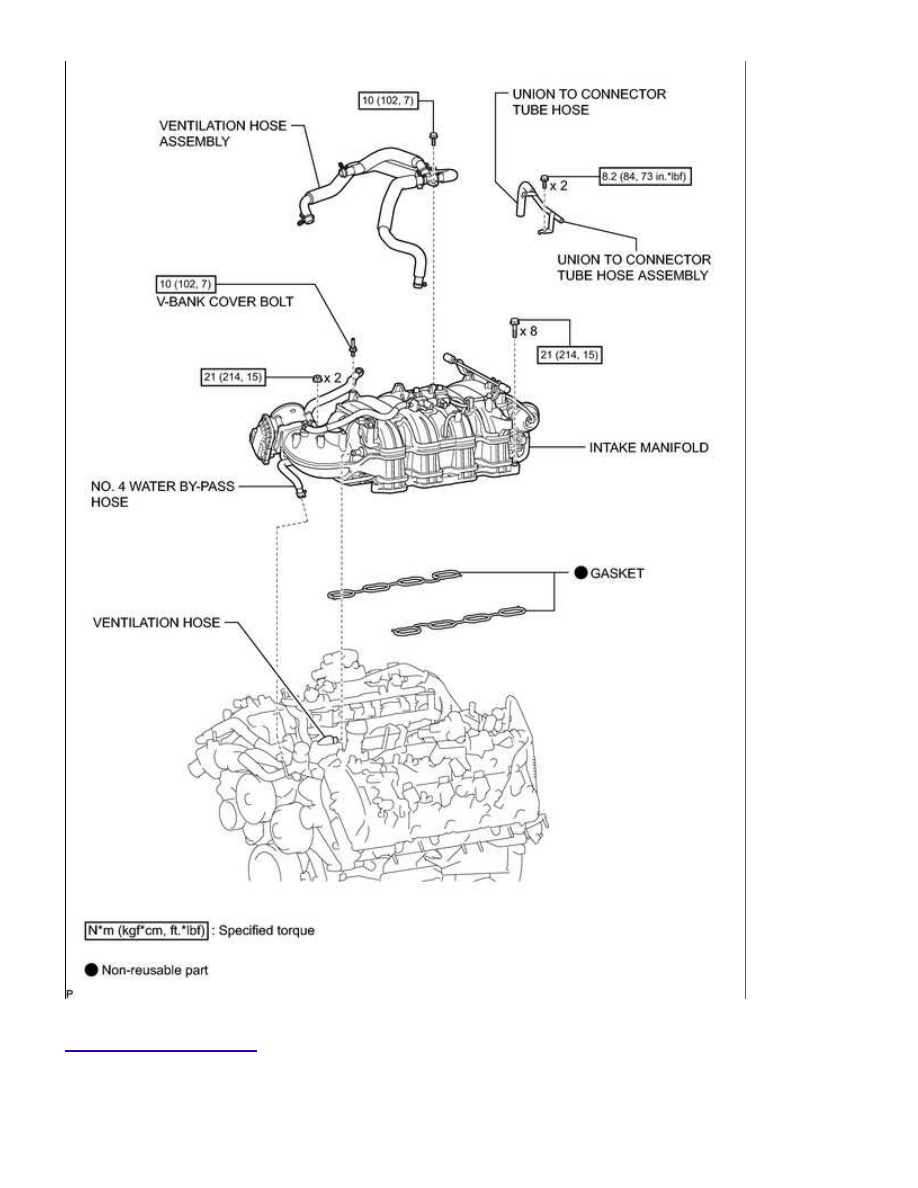

1UR-FE INTAKE: INTAKE MANIFOLD: COMPONENTS; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031GQ02KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

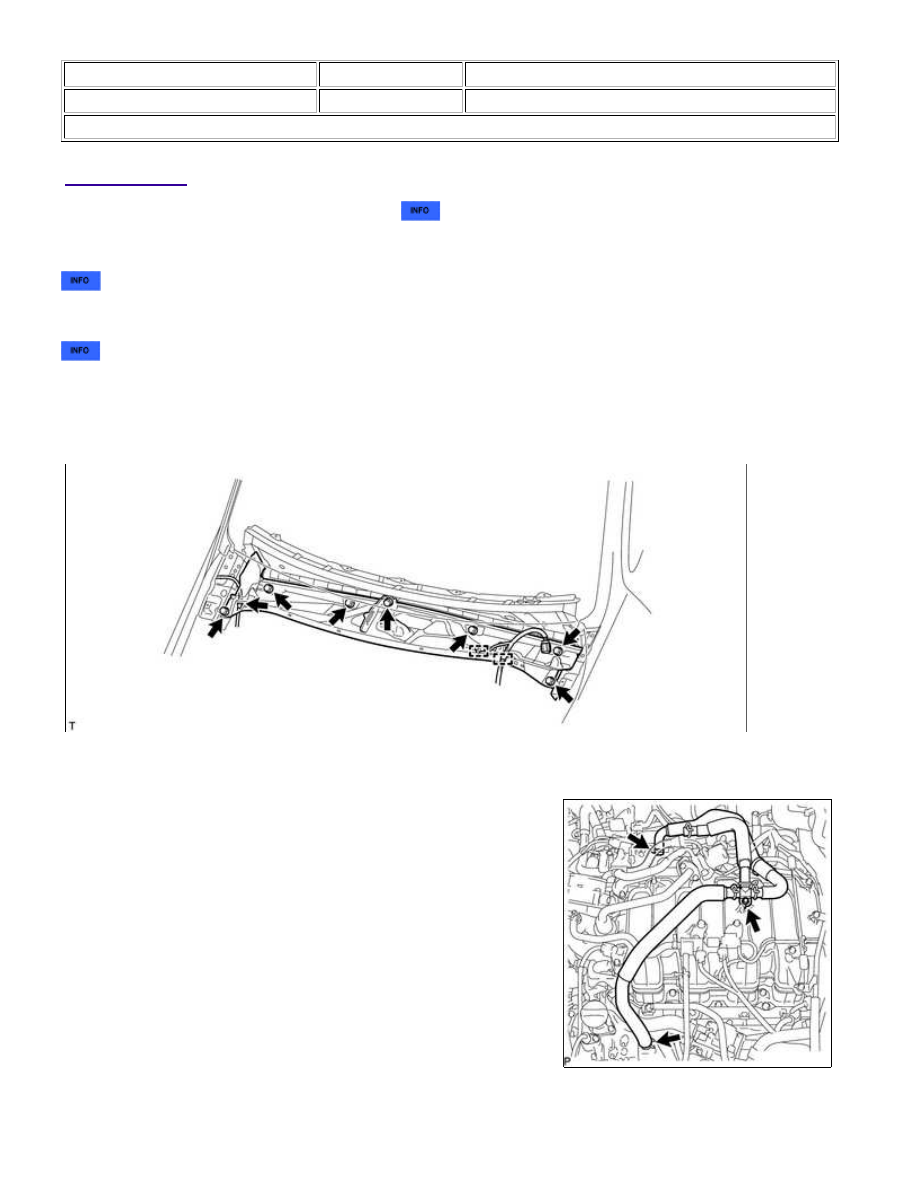

Title: 1UR-FE INTAKE: INTAKE MANIFOLD: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. DISCHARGE FUEL SYSTEM PRESSURE

2. REMOVE EGR VALVE ASSEMBLY

3. REMOVE FRONT WIPER MOTOR AND LINK ASSEMBLY

4. REMOVE COWL TOP OUTER PANEL SUB-ASSEMBLY

(a) Disconnect the washer hose and detach the 2 wire harness clamps.

(b) Remove the 7 bolts and cowl top outer panel sub-assembly.

5. REMOVE VENTILATION HOSE ASSEMBLY

(a) Slide the 2 clamps and disconnect the ventilation hose assembly

(b) Remove the bolt and ventilation hose assembly.

1UR-FE INTAKE: INTAKE MANIFOLD: REMOVAL; 2015 MY Tundr...
