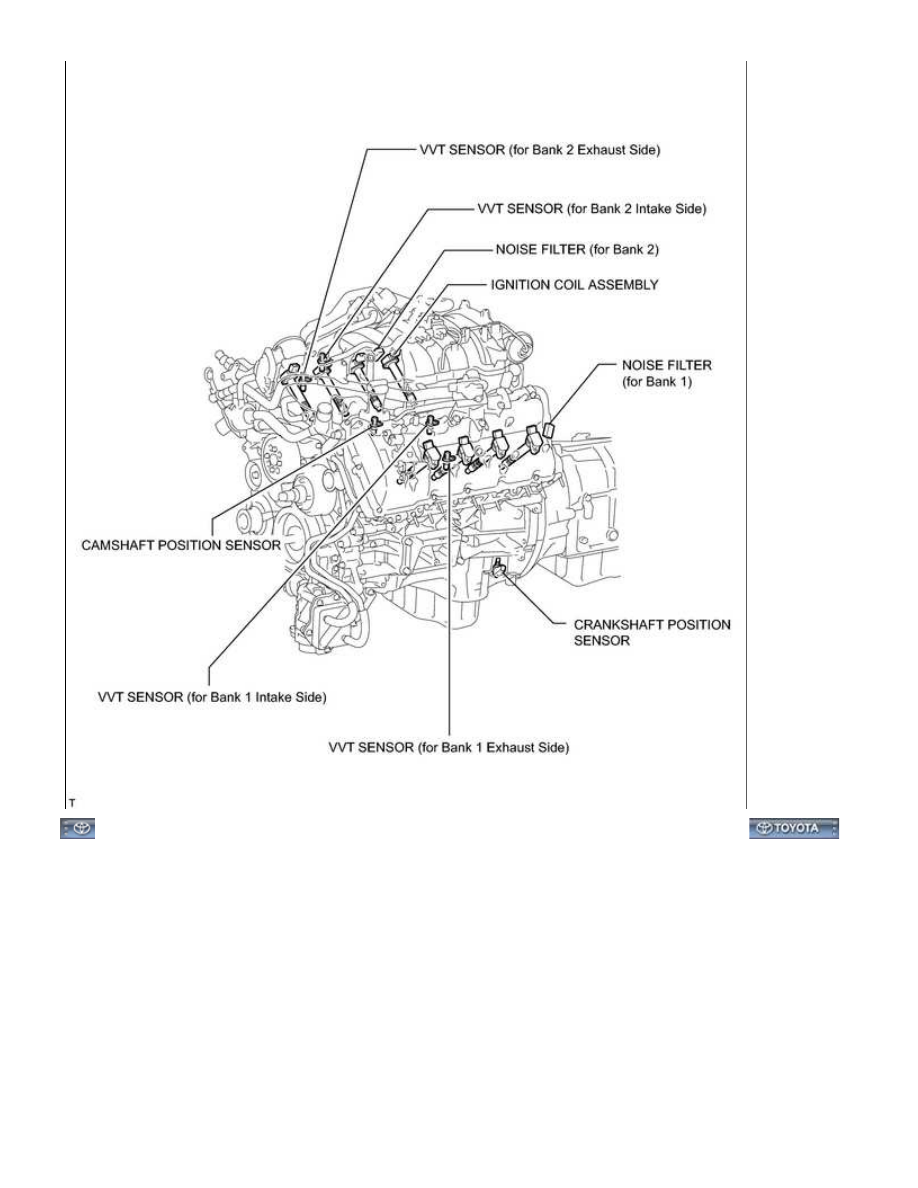

1UR-FE IGNITION: IGNITION SYSTEM: PARTS LOCATION; 2015...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000030Z5023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE IGNITION: IGNITION SYSTEM: SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

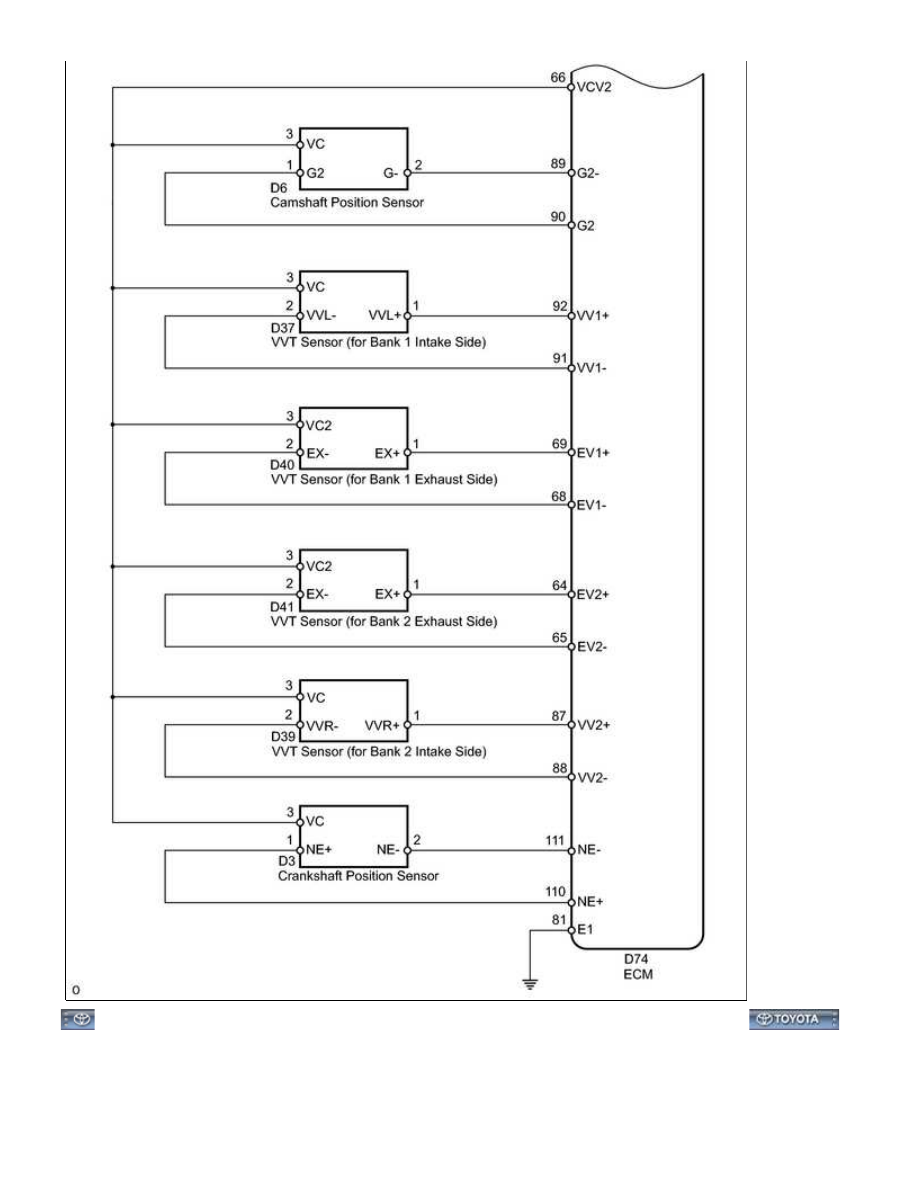

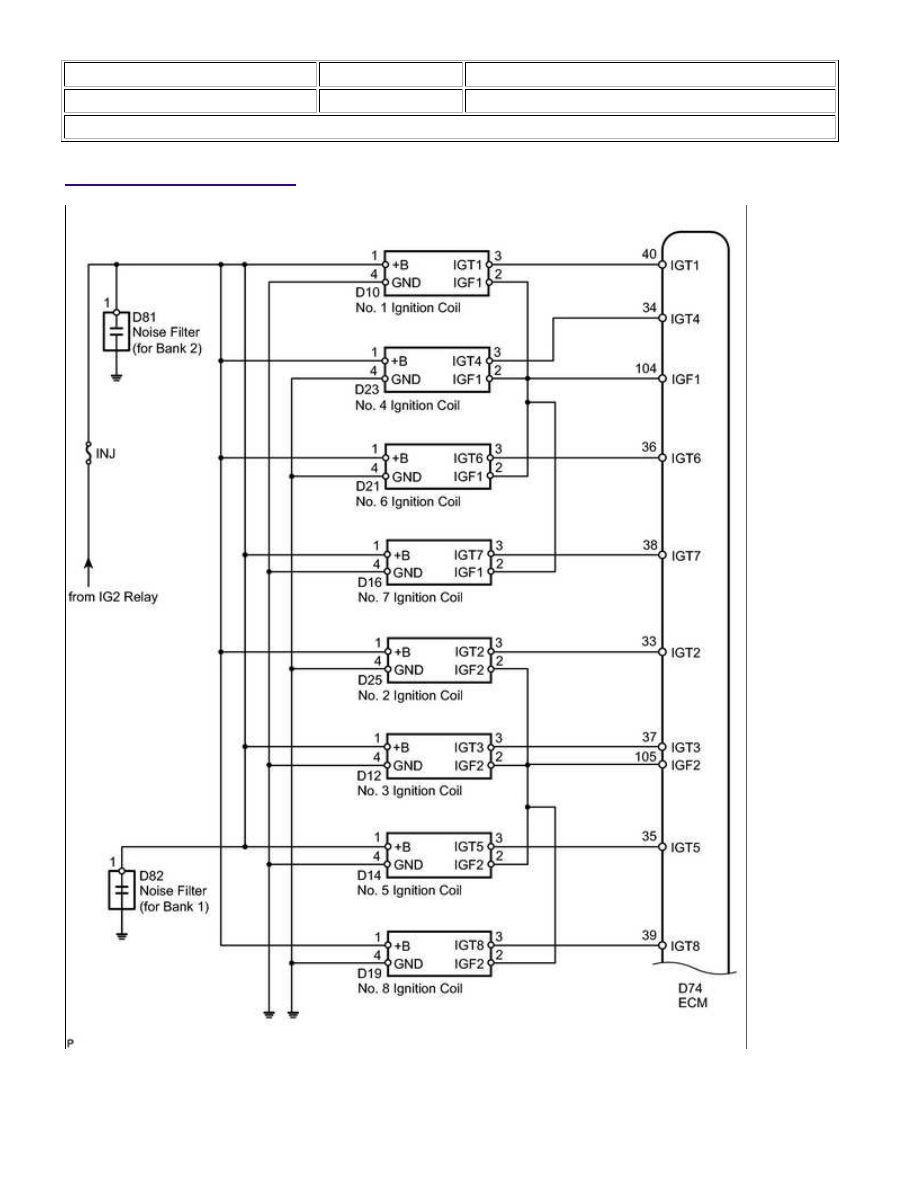

SYSTEM DIAGRAM

1UR-FE IGNITION: IGNITION SYSTEM: SYSTEM DIAGRAM; 201...

1UR-FE IGNITION: IGNITION SYSTEM: SYSTEM DIAGRAM; 201...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002N0603WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE IGNITION: IGNITION SYSTEM: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

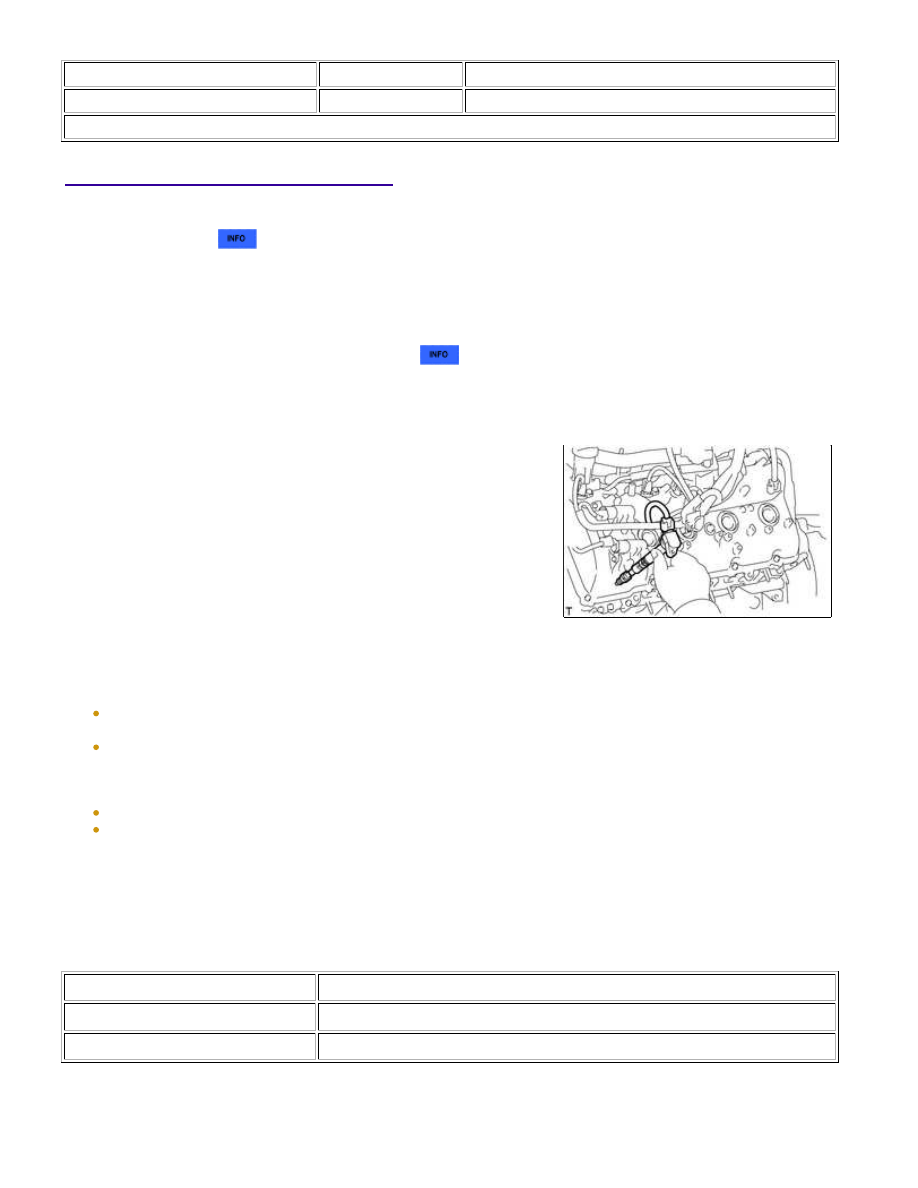

ON-VEHICLE INSPECTION

1. PERFORM SPARK TEST

(a) Check for DTCs



.

NOTICE:

If any DTC is present, perform troubleshooting procedures for that DTC.

(b) Check if sparks occur.

(1) Remove the ignition coils and spark plugs



.

(2) Install the spark plug to the ignition coil and connect the ignition coil connector.

(3) Disconnect the 8 injector connectors.

(4) Ground the spark plug.

(5) Visually check that sparks occur while the engine is being cranked.

NOTICE:

cranking.

If an ignition coil assembly is struck or dropped, replace it with a new one.
If a spark plug is struck or dropped, replace it with a new one.

2. INSPECT IGNITION COIL AND SPARK PLUG

(a) Spark test flowchart.

RESULT

PROCEED TO

NG

Connect securely

OK

Go to next step

(2) Perform a spark test on each ignition coil with igniter.

If there is a cylinder where sparks do not occur, replace its ignition coil with the ignition coil

1.
