(8) Connect the 2 VVT sensor connectors.

(9) Connect the 4 ignition coil connectors.

(10) Connect the 2 camshaft timing control valve connectors.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031RL021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: COMPONENTS; 2015 MY Tundra [08/2014

-        ]

COMPONENTS

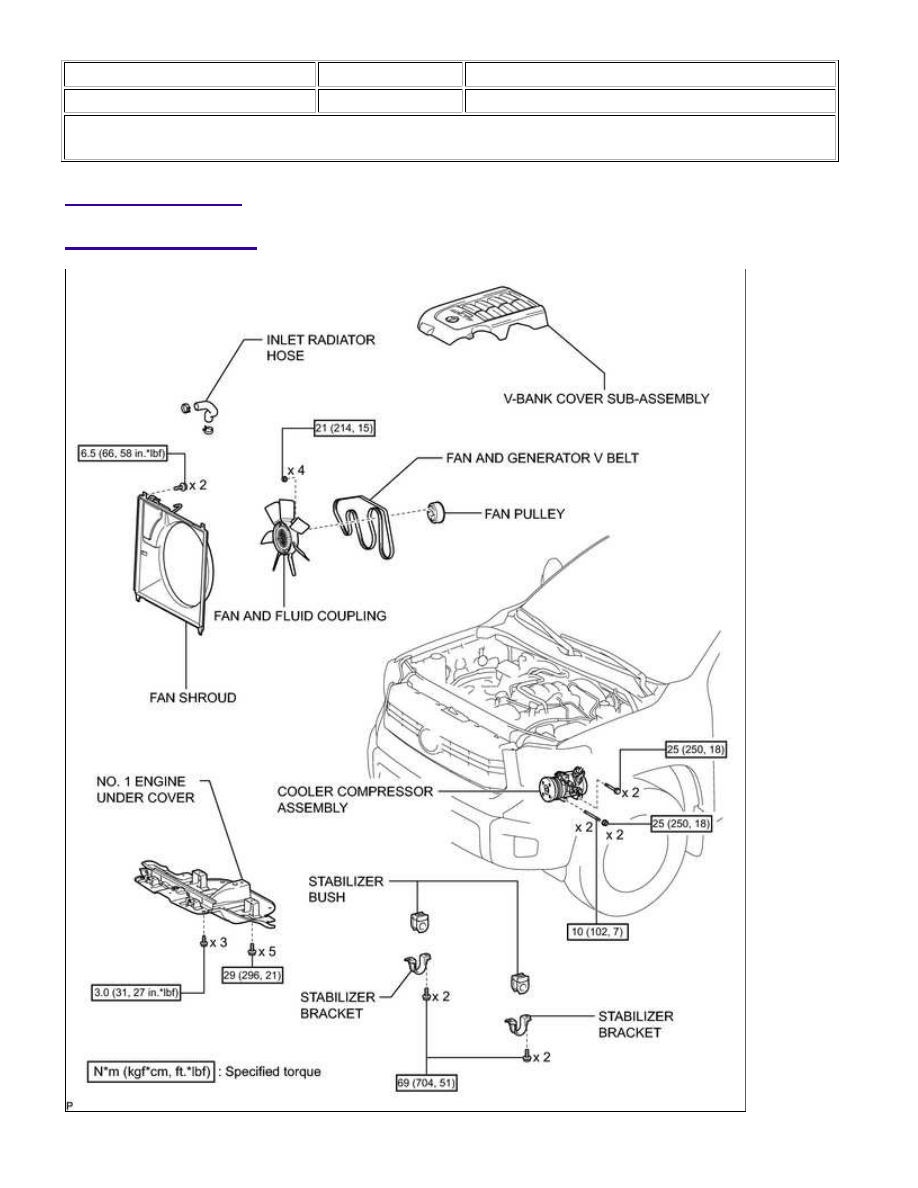

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...

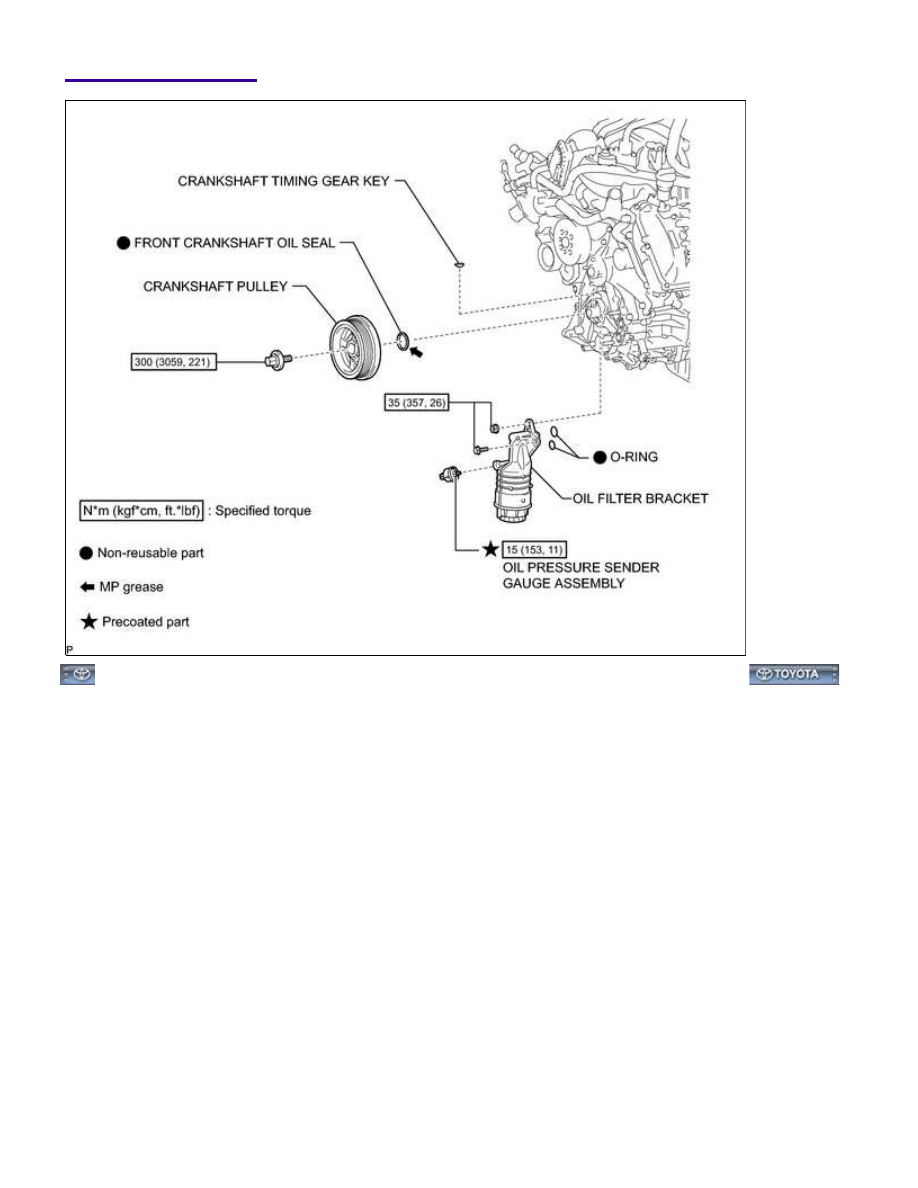

ILLUSTRATION

1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RM024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

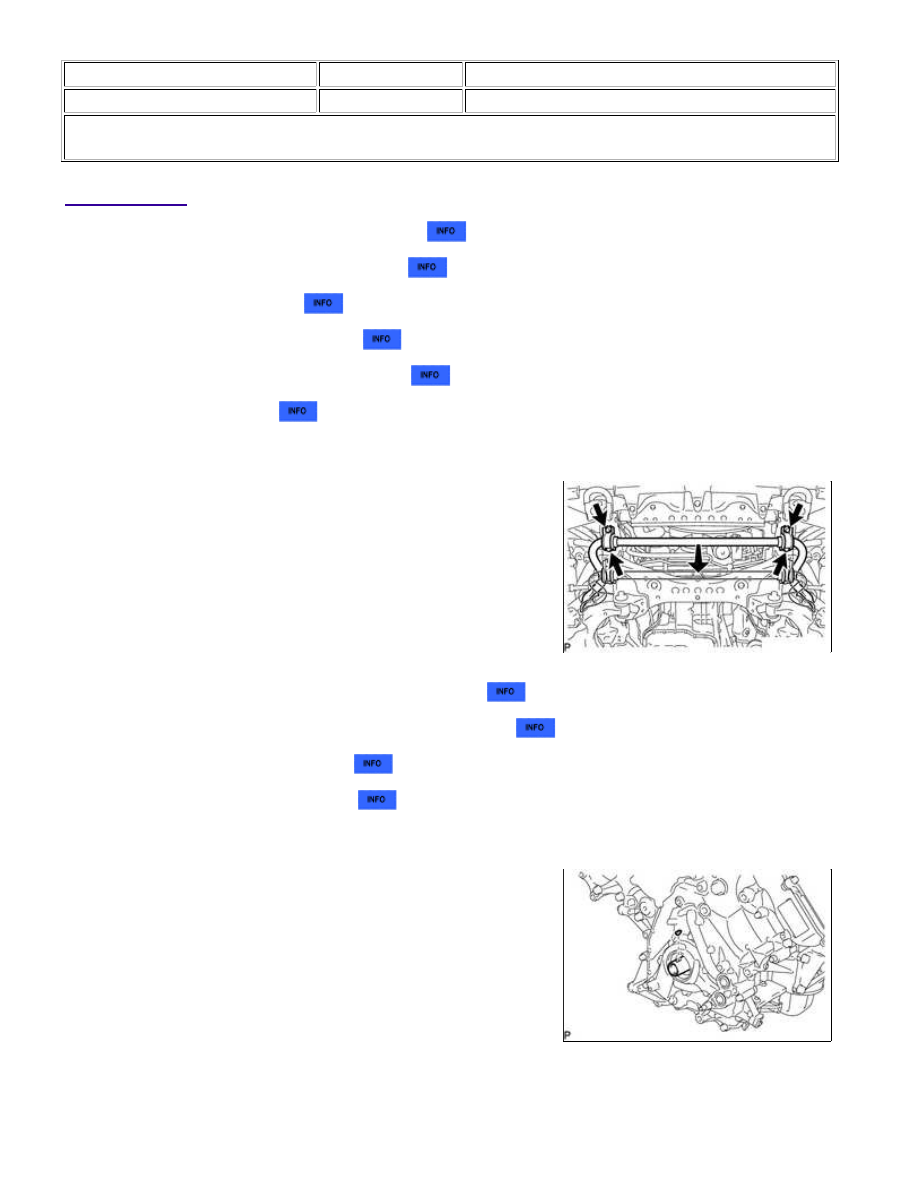

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE NO. 1 ENGINE UNDER COVER

3. DRAIN ENGINE COOLANT

4. REMOVE INLET RADIATOR HOSE

5. REMOVE FAN AND GENERATOR V BELT

6. REMOVE FAN SHROUD

7. DISCONNECT FRONT STABILIZER BAR

(a) Remove the 4 bolts, 2 stabilizer brackets and 2 stabilizer

bushes. Then disconnect the stabilizer bar.

8. DISCONNECT COOLER COMPRESSOR ASSEMBLY

9. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

10. REMOVE OIL FILTER BRACKET

11. REMOVE CRANKSHAFT PULLEY

12. REMOVE CRANKSHAFT TIMING GEAR KEY

(a) Remove the crankshaft timing gear key from the crankshaft.

13. REMOVE FRONT CRANKSHAFT OIL SEAL

1UR-FE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEA...
