Toyota Tundra (2015 year). Manual - part 1372

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030XK02BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL NOISE FILTER

(a) RH Side:

Install the noise filter to the cylinder head cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) LH Side:

Install the noise filter to the cylinder head cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL IGNITION COIL ASSEMBLY

(a) Install the 8 ignition coils with the 8 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

3. INSTALL KNOCK SENSOR

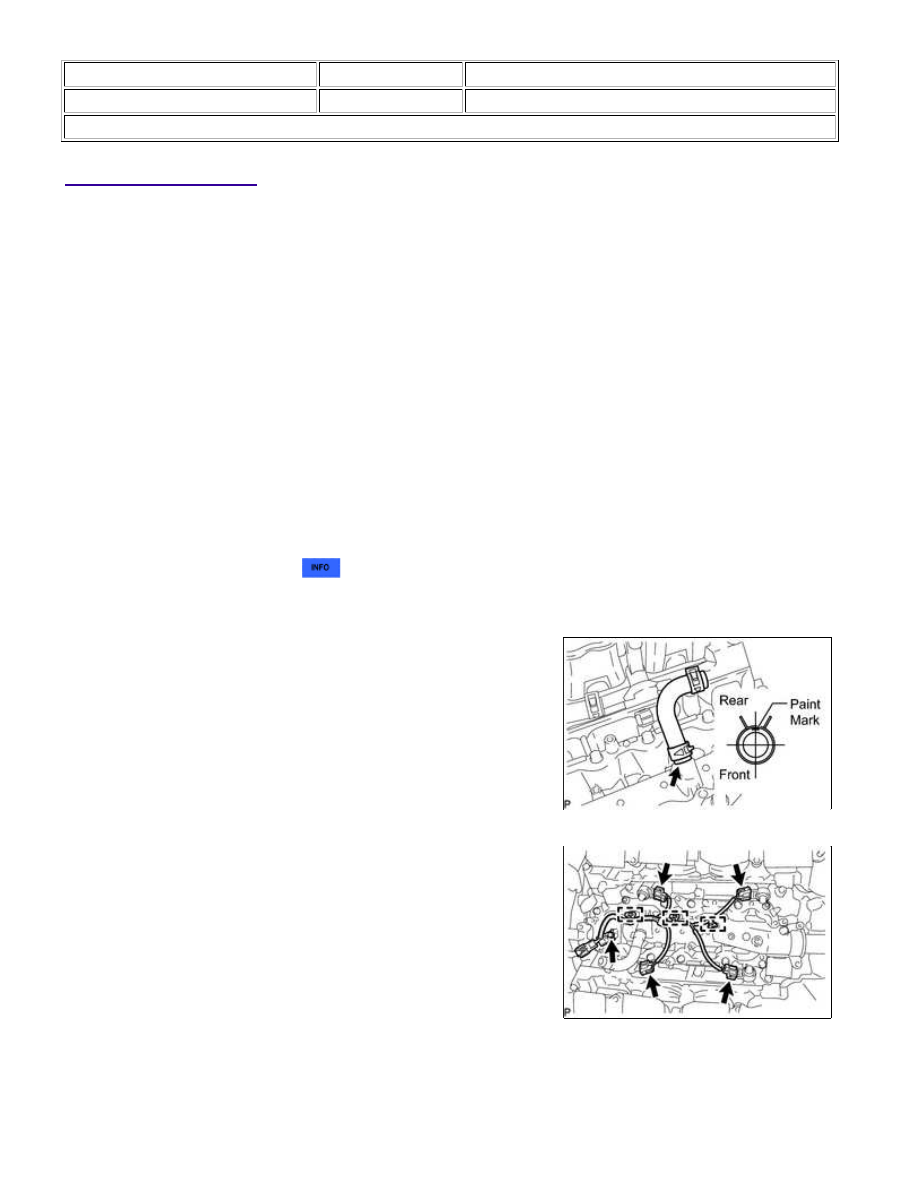

4. INSTALL NO. 11 WATER BY-PASS HOSE

(a) Install the No. 11 water by-pass hose.

HINT:

(a) Connect the 3 clamps and 4 knock sensor connectors to install

the engine wire.

6. INSTALL NO. 1 ENGINE COVER

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

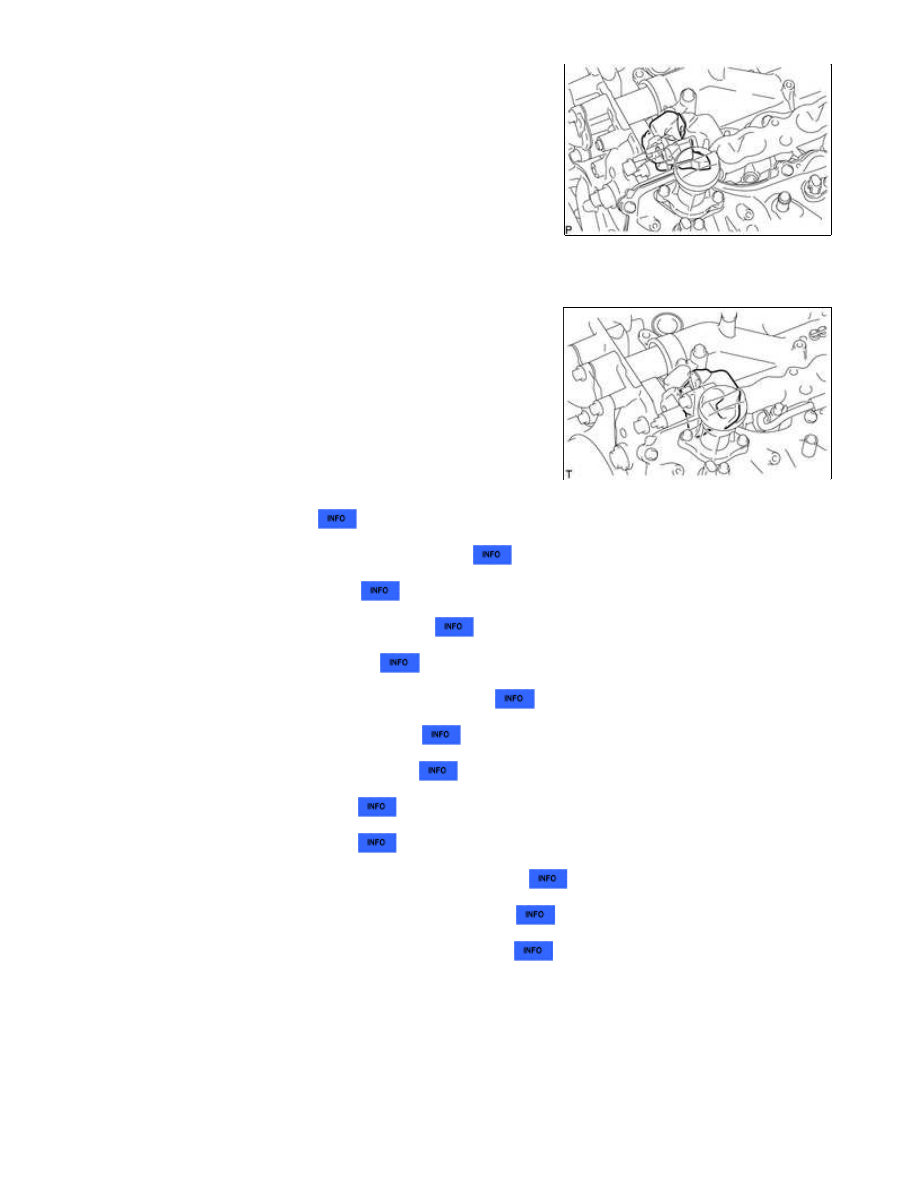

(a) Install the No. 1 engine cover.

7. INSTALL NO. 2 ENGINE COVER

(a) Install the No. 2 engine cover.

8. INSTALL SEPARATOR CASE

9. INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY

10. INSTALL WATER PUMP PULLEY

11. INSTALL FRONT WATER BY-PASS JOINT

12. INSTALL WATER INLET HOUSING

13. INSTALL WATER BY-PASS PIPE SUB-ASSEMBLY

14. INSTALL AIR TUBE SUB-ASSEMBLY RH

15. INSTALL NO. 1 WATER BY-PASS HOSE

16. INSTALL NO. 3 ENGINE COVER

17. INSTALL NO. 4 ENGINE COVER

18. INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY

19. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY RH

20. INSTALL FUEL DELIVERY PIPE SUB-ASSEMBLY LH

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

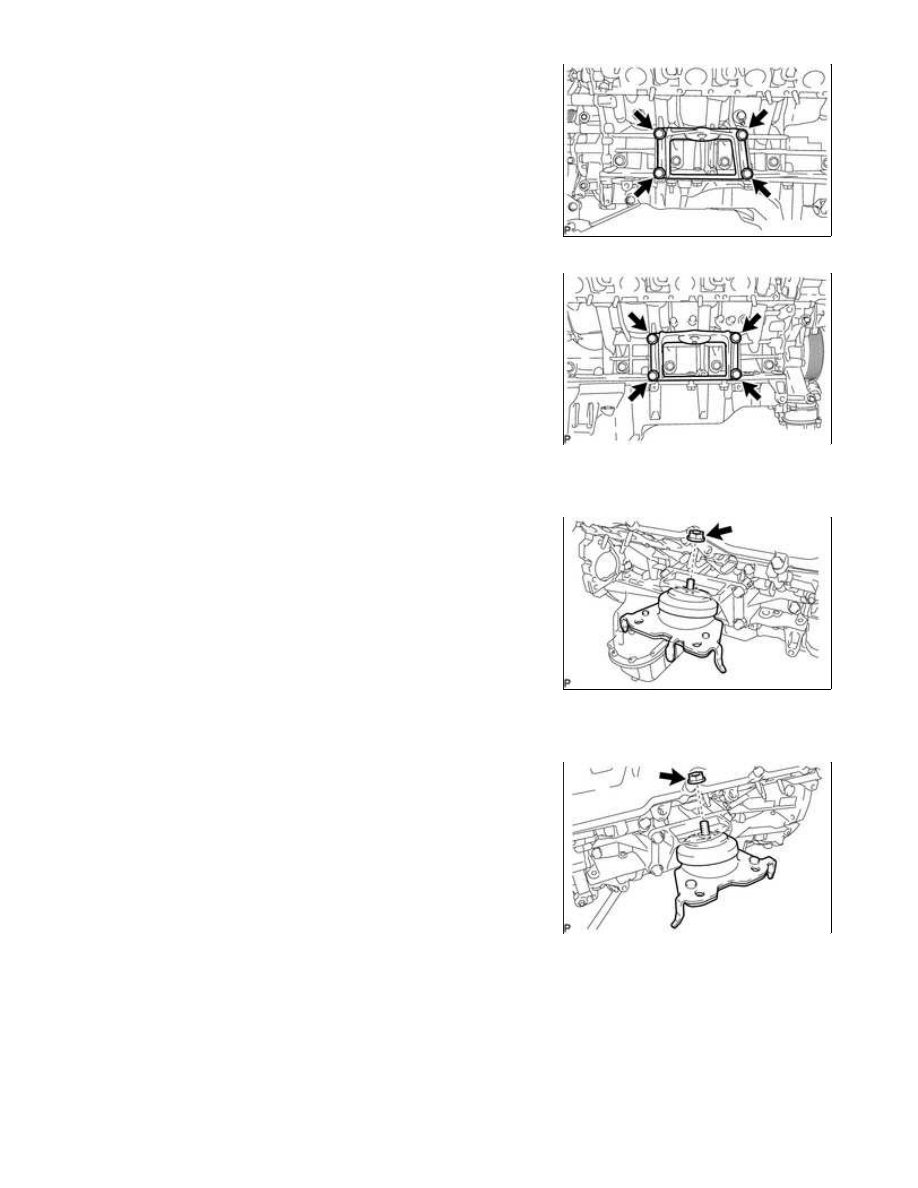

21. INSTALL FRONT NO. 1 ENGINE MOUNTING BRACKET

LH

(a) Install the mounting bracket with the 4 bolts.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

22. INSTALL FRONT NO. 1 ENGINE MOUNTING BRACKET

RH

(a) Install the mounting bracket with the 4 bolts.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

23. INSTALL FRONT ENGINE MOUNTING INSULATOR RH

(a) Install the mounting insulator with the nut.

Torque:

72 N·m {734 kgf·cm, 53ft·lbf}

24. INSTALL FRONT ENGINE MOUNTING INSULATOR LH

(a) Install the mounting insulator with the nut.

Torque:

72 N·m {734 kgf·cm, 53ft·lbf}

25. INSTALL CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...

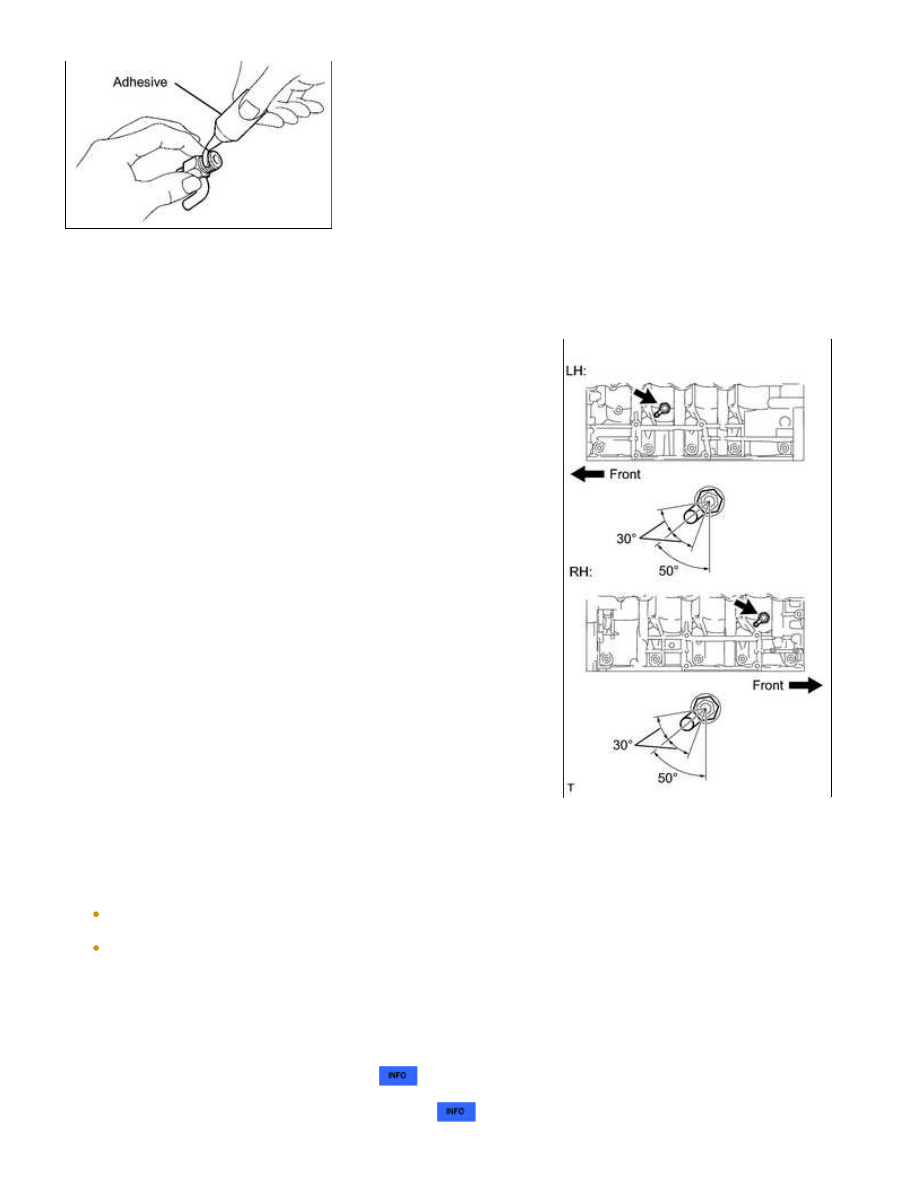

Toyota Genuine Adhesive 1344, Three Bond 1344 or equivalent

(b) Install the water drain cocks.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

(c) Tighten the drain cocks up to an additional 360° so that the drain cock pipes are within the range shown in

the illustration.

NOTICE:

Do not rotate the drain cocks more than 1 revolution (360°) after tightening the drain cocks to the
specified torque.
Do not loosen the drain cocks to adjust them. If an adjustment is necessary, remove the drain cocks and
reinstall them.

(d) Install the water drain cock plugs to the water drain cocks.

Torque:

13 N·m {130 kgf·cm, 9ft·lbf}

26. INSTALL EGR COOLER ASSEMBLY

27. CONNECT NO. 11 WATER BY-PASS HOSE

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: INSTALLATION;...
