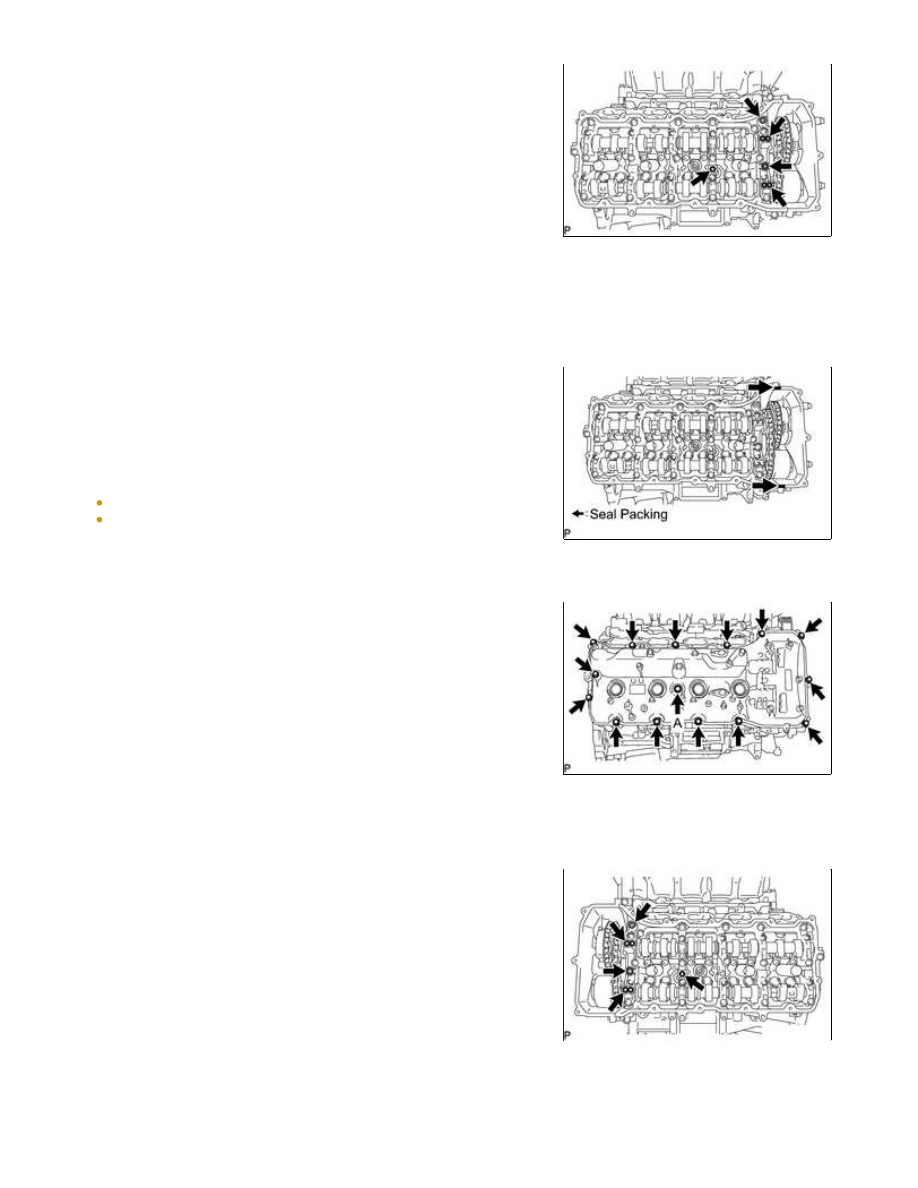

(a) Install 5 new gaskets to the camshaft bearing caps. (No. 1, No.

3).

(b) Install the cover gasket to the cylinder head cover.

NOTICE:

Remove any oil from the contact surface.

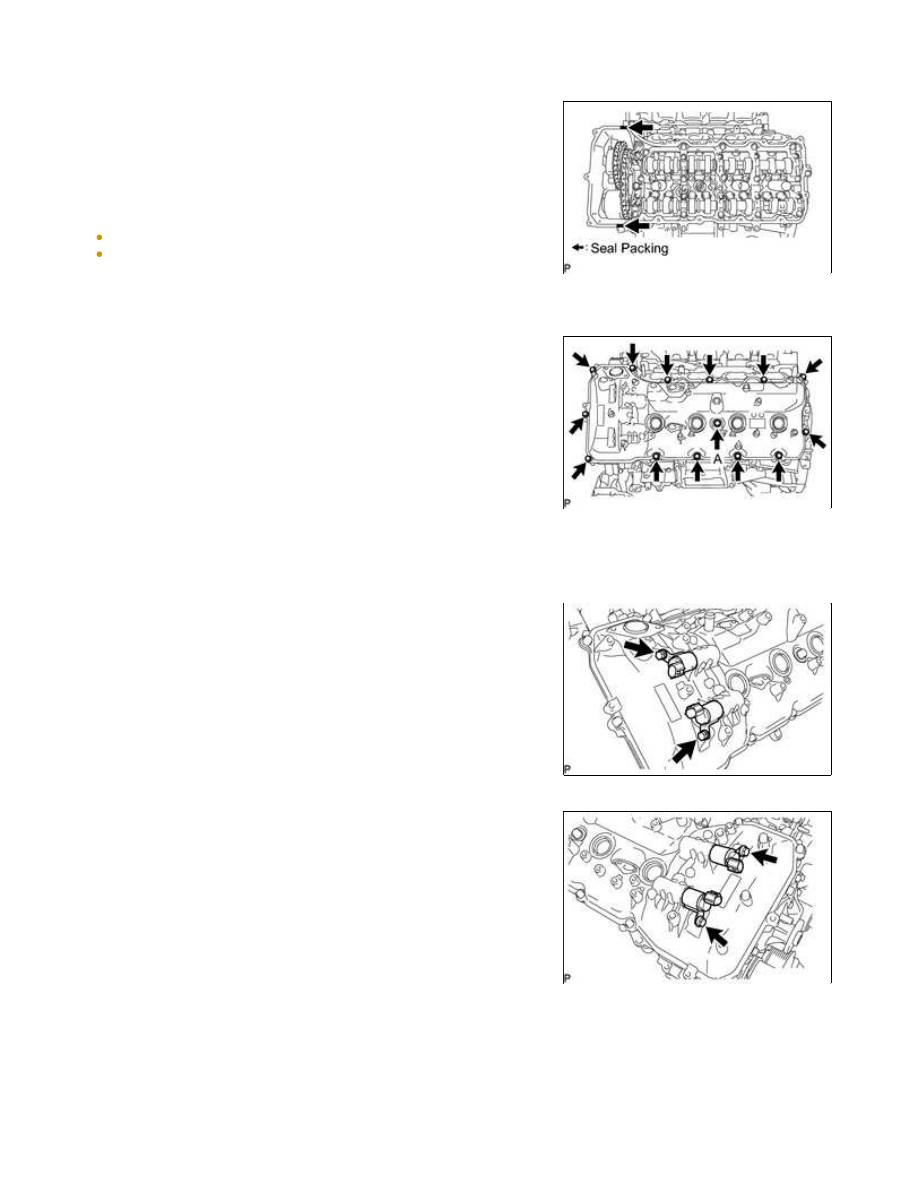

(c) Apply seal packing as shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or

equivalent

NOTICE:

Remove any oil from the contact surface.
Install the cylinder head cover within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.

(d) Install the cylinder head cover washer with a new seal and the

14 bolts.

Torque:

for bolt A -

21 N·m {214 kgf·cm, 15ft·lbf}

except bolt A -

12 N·m {122 kgf·cm, 9ft·lbf}

NOTICE:

Do not start the engine for at least 2 hours after the installation.

46. INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH

(a) Install 5 new gaskets to the camshaft bearing caps (No. 2, No.

3).

(b) Install the cover gasket to the cylinder head cover.

NOTICE:

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

Remove any oil from the contact surface.

(c) Apply seal packing as shown in the illustration.

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or

equivalent

NOTICE:

Remove any oil from the contact surface.
Install the cylinder head cover within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.

(d) Install the cylinder head cover washer with a new seal and the

14 bolts.

Torque:

for bolt A -

21 N·m {214 kgf·cm, 15ft·lbf}

except bolt A -

12 N·m {122 kgf·cm, 9ft·lbf}

NOTICE:

Do not start the engine for at least 2 hours after the installation.

47. INSTALL CAMSHAFT OIL CONTROL VALVE ASSEMBLY

(a) LH:

(3) Install the 2 oil control valves with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) RH:

(3) Install the 2 oil control valves with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

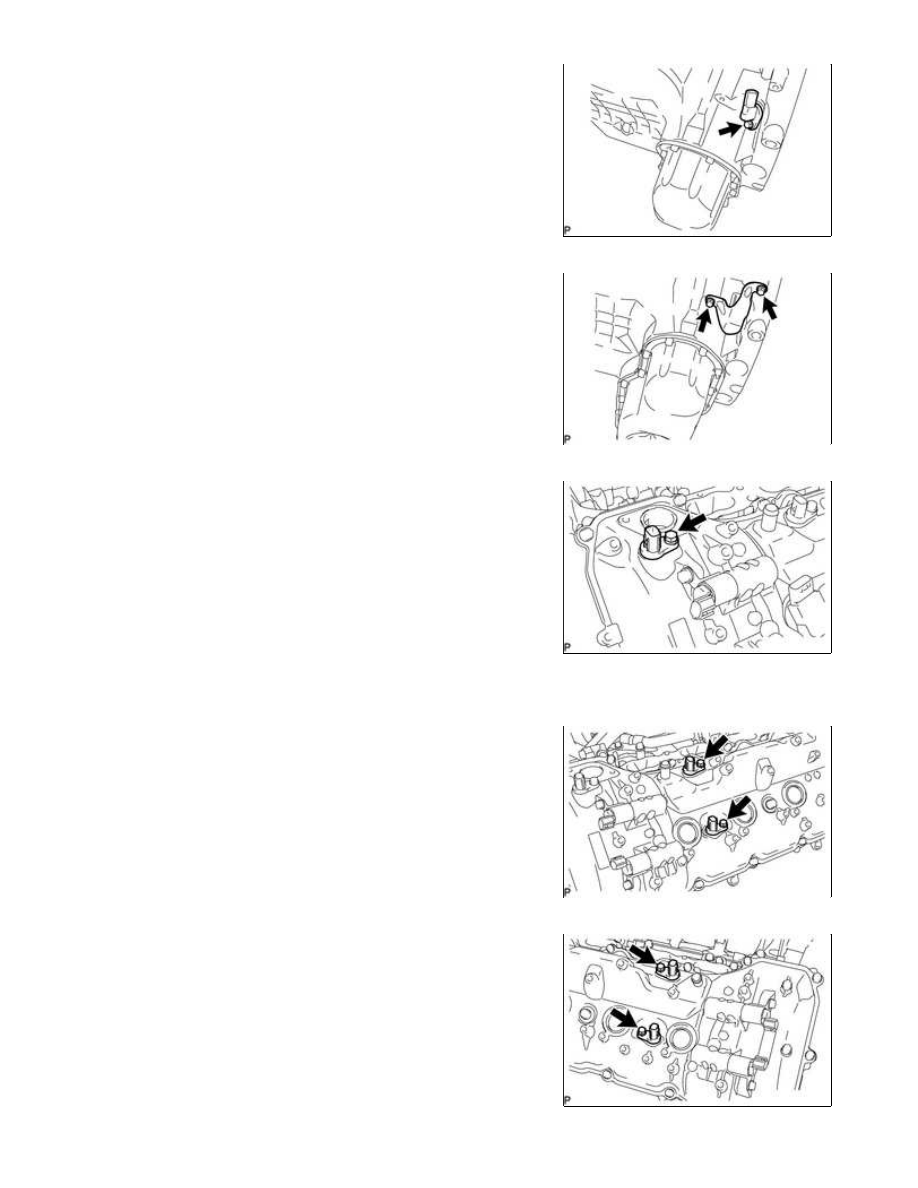

48. INSTALL CRANKSHAFT POSITION SENSOR

(a) Install the crankshaft position sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

49. INSTALL CRANKSHAFT POSITION SENSOR

PROTECTOR

(a) Install the sensor protector with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

50. INSTALL CAMSHAFT POSITION SENSOR

(a) Install the camshaft position sensor with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

51. INSTALL VVT SENSOR

(a) LH:

(1) Install the 2 VVT sensors with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) RH:

(1) Install the 2 VVT sensors with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REASSEMBLY; 2...

52. INSTALL SPARK PLUG

(a) Using a 16 mm plug wrench, install the 8 spark plugs.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

53. INSTALL OIL FILLER CAP HOUSING

(b) Install the cap housing with the 2 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

54. INSTALL OIL FILLER CAP SUB-ASSEMBLY

55. INSTALL CRANKSHAFT PULLEY

56. INSTALL OIL FILTER BRACKET

57. INSTALL OIL FILTER ELEMENT
