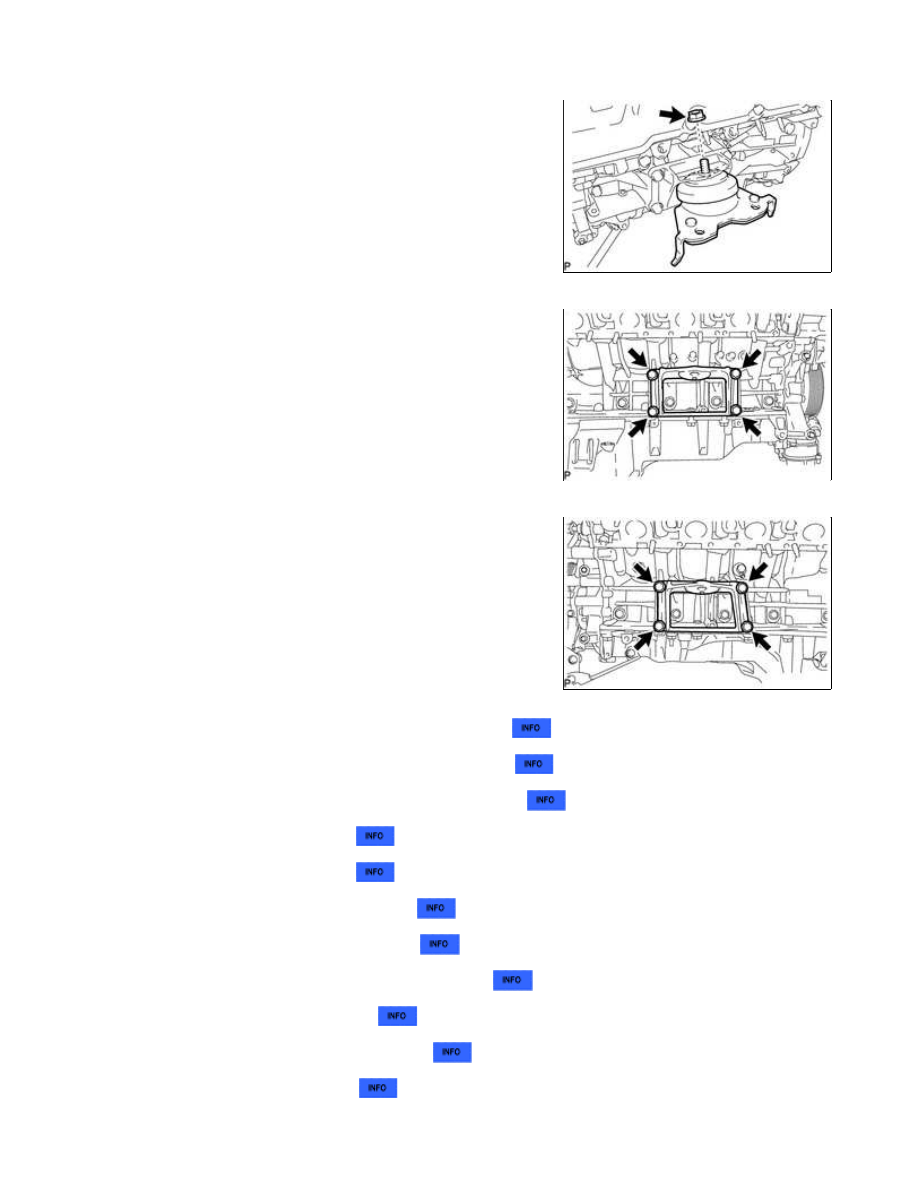

14. REMOVE FRONT ENGINE MOUNTING INSULATOR LH

(a) Remove the nut and mounting insulator.

15. REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET

RH

(a) Remove the 4 bolts and mounting bracket.

16. REMOVE FRONT NO. 1 ENGINE MOUNTING BRACKET

LH

(a) Remove the 4 bolts and mounting bracket.

17. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY LH

18. REMOVE FUEL DELIVERY PIPE SUB-ASSEMBLY RH

19. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

20. REMOVE NO. 4 ENGINE COVER

21. REMOVE NO. 3 ENGINE COVER

22. REMOVE NO. 1 WATER BY-PASS HOSE

23. REMOVE AIR TUBE SUB-ASSEMBLY RH

24. REMOVE WATER BY-PASS PIPE SUB-ASSEMBLY

25. REMOVE WATER INLET HOUSING

26. REMOVE FRONT WATER BY-PASS JOINT

27. REMOVE WATER PUMP PULLEY

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 201...

28. REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

29. REMOVE FAN BRACKET SUB-ASSEMBLY

30. REMOVE V-RIBBED BELT TENSIONER ASSEMBLY

31. REMOVE SEPARATOR CASE

32. REMOVE NO. 2 ENGINE COVER

(a) Remove the No. 2 engine cover.

33. REMOVE NO. 1 ENGINE COVER

(a) Remove the No. 1 engine cover.

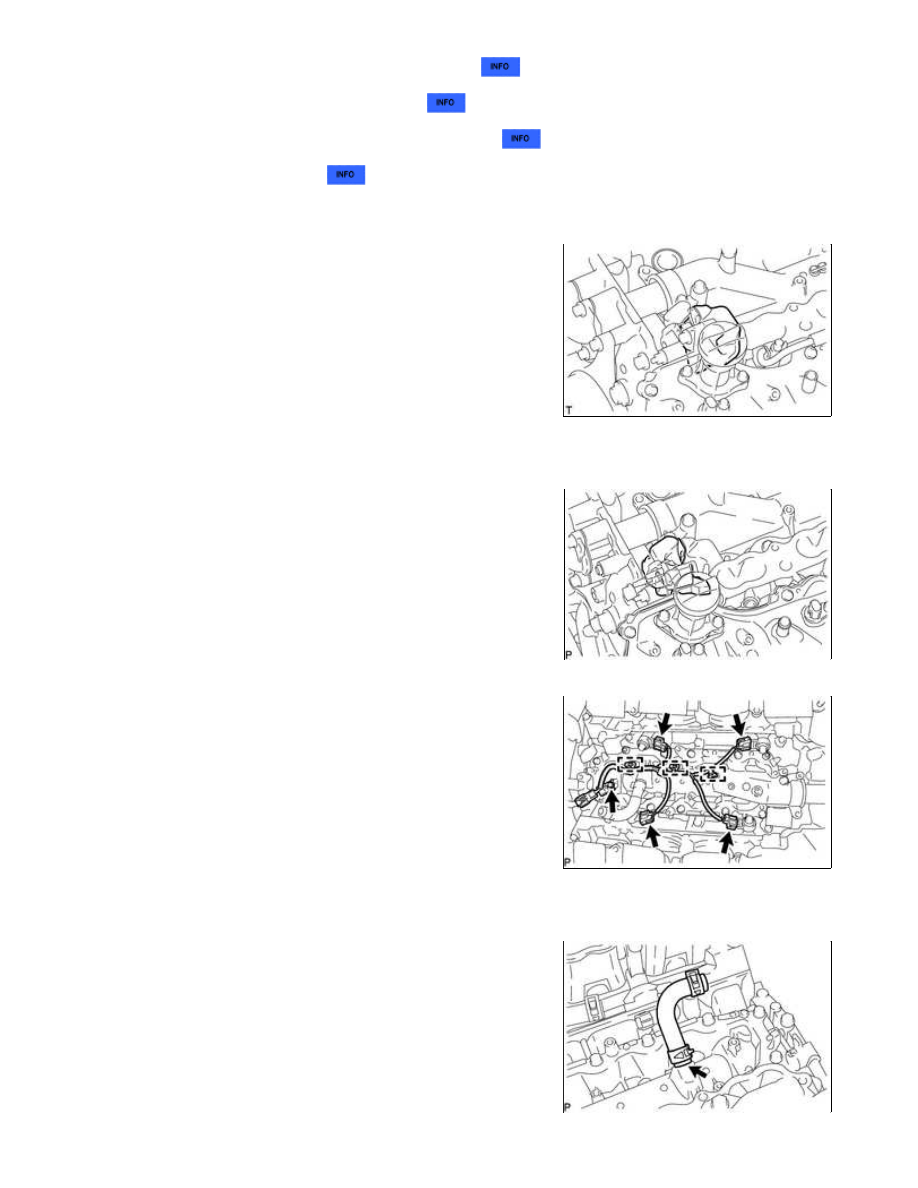

34. REMOVE ENGINE WIRE

(a) Disconnect the 4 knock sensor connectors.

(b) Disconnect the 3 clamps. Then remove the engine wire.

35. REMOVE NO. 11 WATER BY-PASS HOSE

(a) Remove the No. 11 water by-pass hose.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 201...

36. REMOVE KNOCK SENSOR

37. REMOVE IGNITION COIL ASSEMBLY

(a) Remove the 8 bolts and 8 ignition coils.

38. REMOVE NOISE FILTER

(a) LH Side:

Remove the bolt and noise filter from the cylinder head cover.

(b) RH Side:

Remove the bolt and noise filter from the cylinder head cover.

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030XO028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE UNIT: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

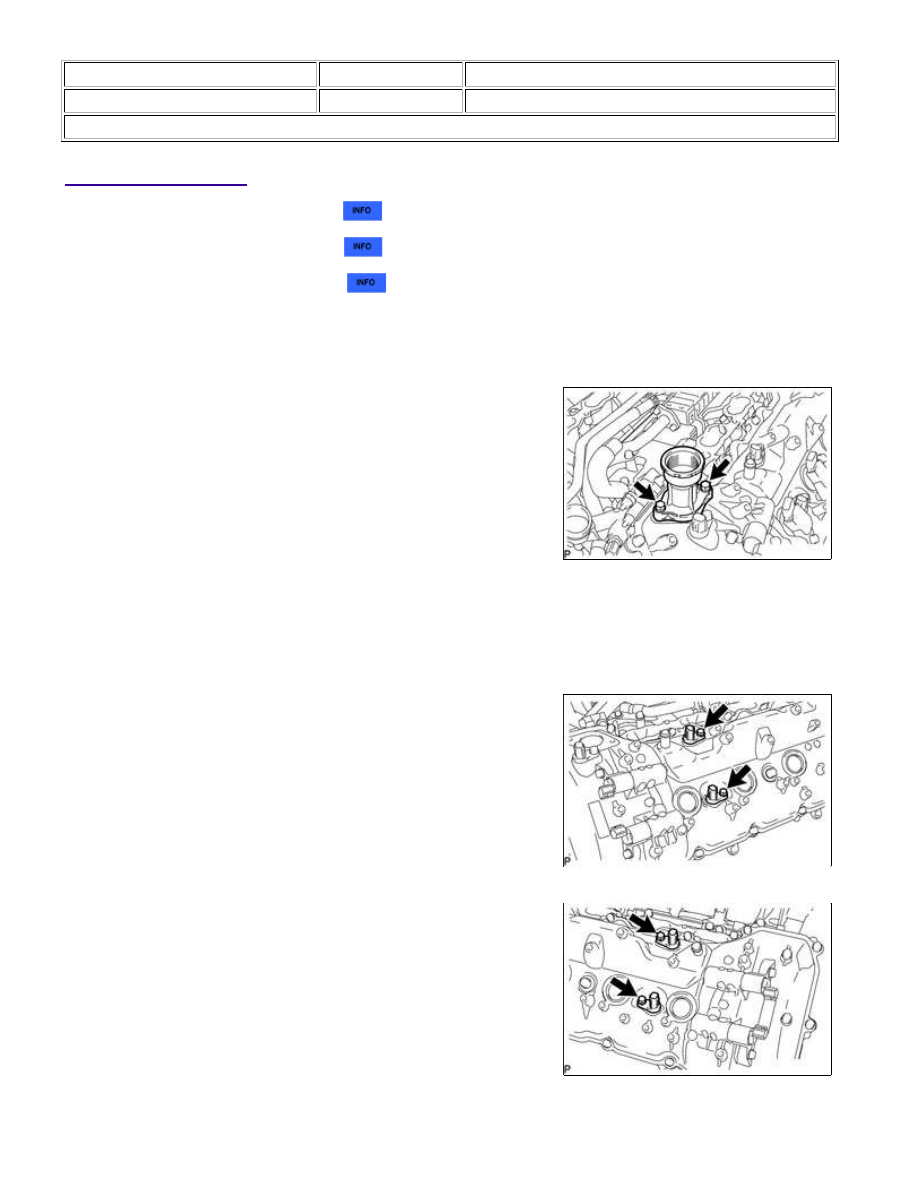

DISASSEMBLY

1. REMOVE OIL FILTER ELEMENT

2. REMOVE OIL FILTER BRACKET

3. REMOVE CRANKSHAFT PULLEY

4. REMOVE OIL FILLER CAP SUB-ASSEMBLY

5. REMOVE OIL FILLER CAP HOUSING

(a) Remove the 2 bolts, filler cap housing and gasket.

6. REMOVE SPARK PLUG

(a) Using a 16 mm plug wrench, remove the 8 spark plugs.

7. REMOVE VVT SENSOR

(a) LH:

Remove the 2 bolts and 2 VVT sensors.

(b) RH:

Remove the 2 bolts and 2 VVT sensors.

8. REMOVE CAMSHAFT POSITION SENSOR
