ILLUSTRATION

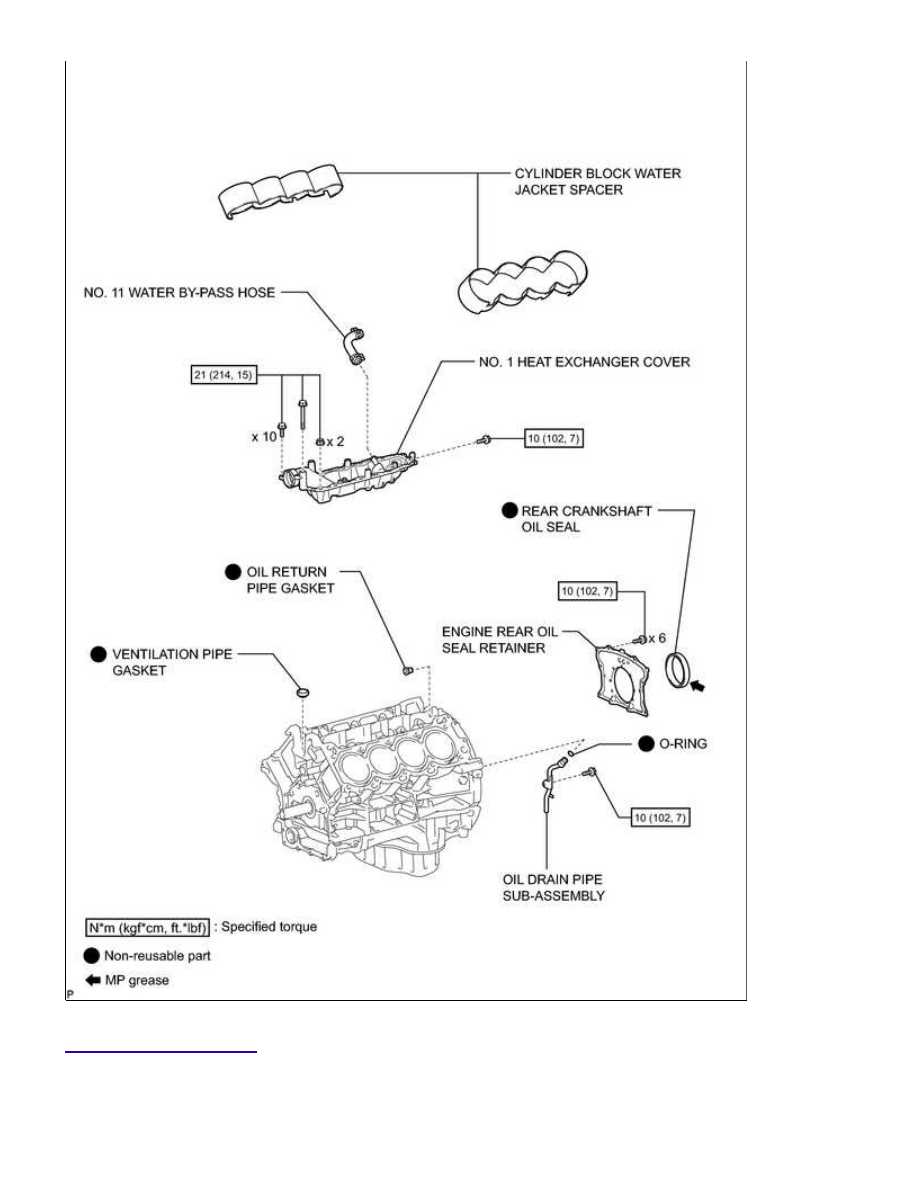

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...

ILLUSTRATION

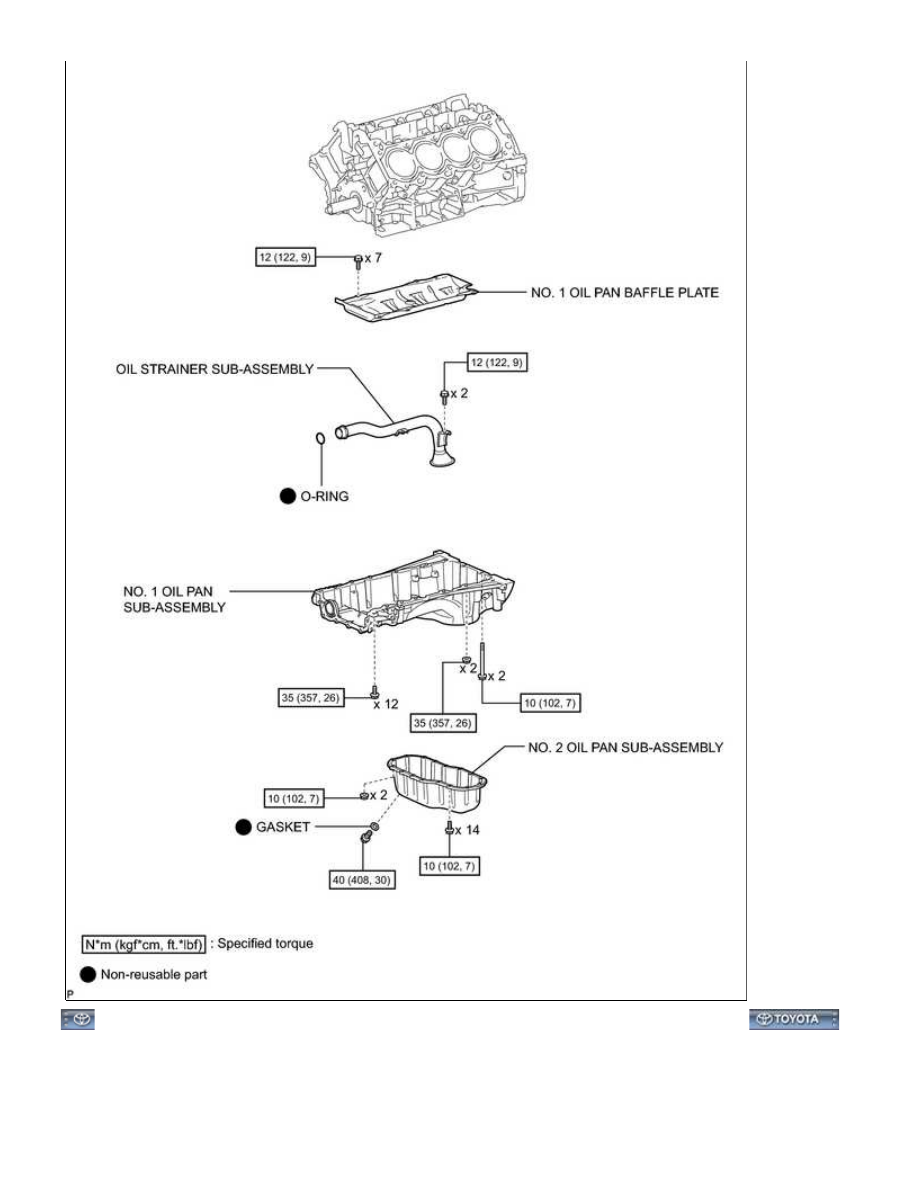

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...

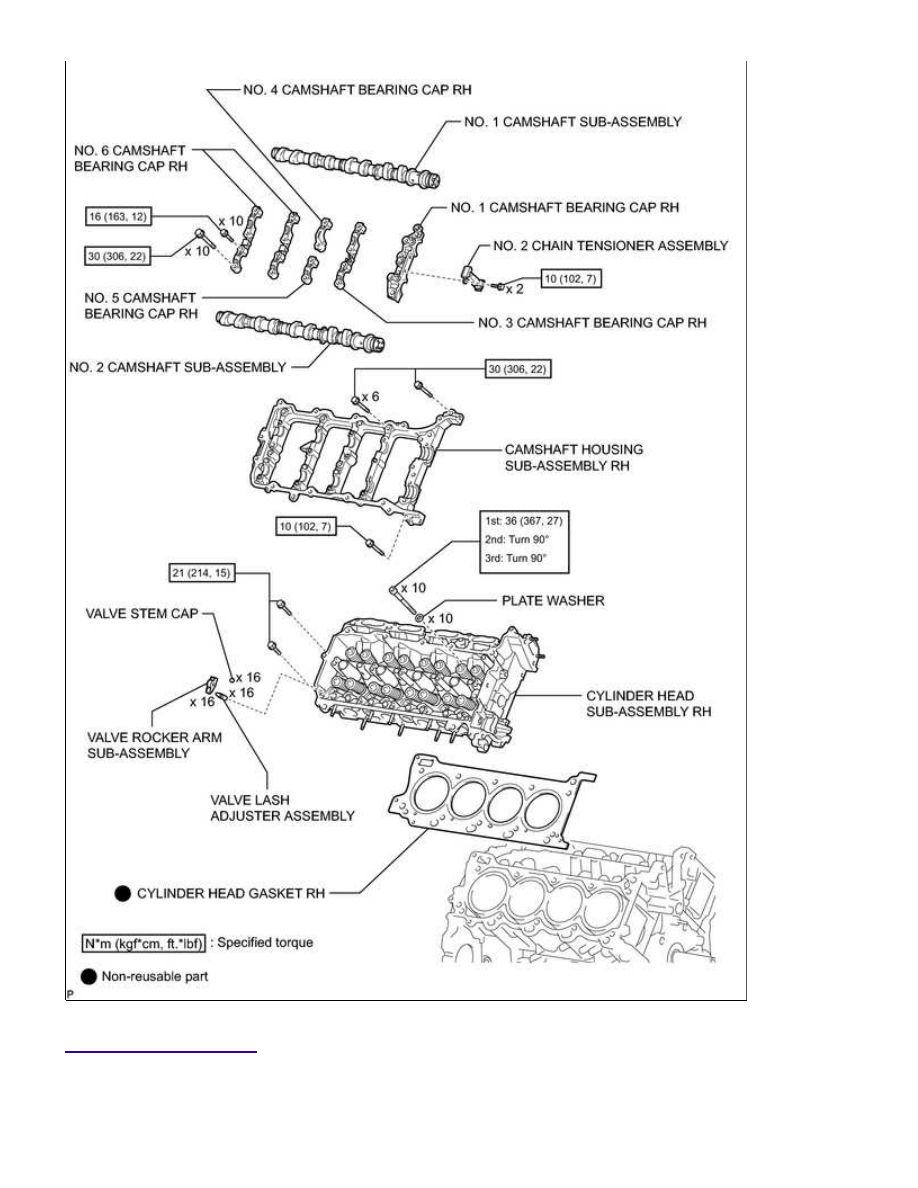

1UR-FE ENGINE MECHANICAL: ENGINE UNIT: COMPONENTS; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000030XN02BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE MECHANICAL: ENGINE UNIT: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

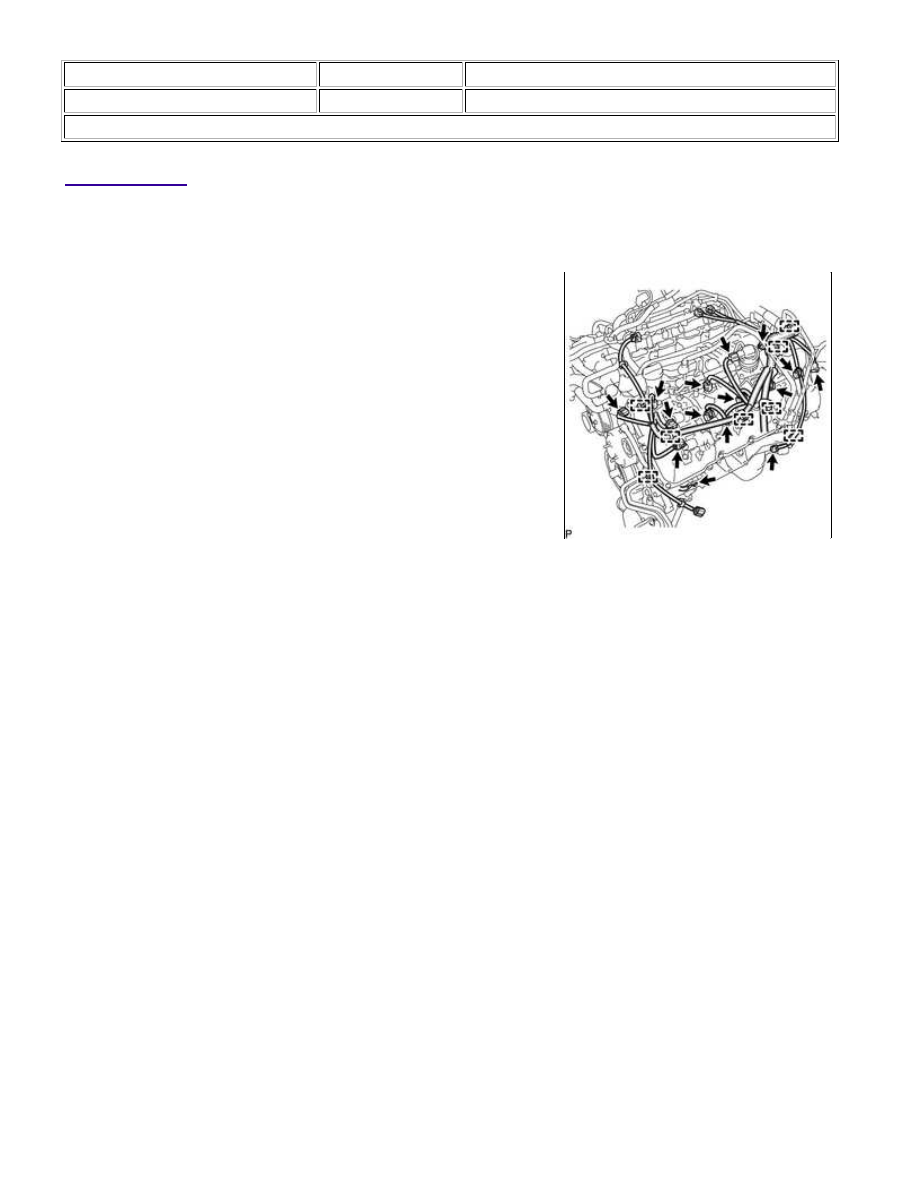

1. REMOVE ENGINE WIRE

(a) Engine LH Side:

(1) Disconnect the 2 camshaft timing control valve connectors.

(2) Disconnect the 4 ignition coil connectors.

(3) Disconnect the 2 VVT sensor connectors.

(4) Disconnect the camshaft position sensor connector.

(5) Disconnect the crankshaft position sensor connector.

(6) Disconnect the air switching valve connector.

(7) Disconnect the engine coolant temperature sensor connector.

(8) Disconnect the fuel injector connector.

(9) Disconnect the noise filter connector.

(10) Remove the bolt and disconnect the 8 clamps.

(b) Engine RH Side:
