19.

INSPECT CANISTER ASSEMBLY (CHARCOAL FILTER INSIDE CANISTER)

(a) Check for filter blockage in the canister assembly



.

OK:

No blockages in the canister assembly.

OK

GO TO STEP 47

NG

GO TO STEP 48

20.

CHECK FUEL TANK CAP ASSEMBLY

(a) Check that the fuel tank cap is correctly installed and confirm that the fuel tank cap meets OEM

specifications.

(b) Tighten the fuel tank cap firmly (only one click sound is heard).

HINT:

If an EVAP tester is available, check the fuel tank cap using the tester.

Remove the fuel tank cap and install it to a fuel tank cap adapter.

1.

Connect an EVAP tester pump hose to the adapter, and pressurize the fuel tank cap to between 3.2 and 3.7
kPa (24 and 28 mmHg) using an EVAP tester pump.

2.

Seal the adapter and wait for 2 minutes.

3.

Check the pressure. If the pressure is 2 kPa (15 mmHg) or higher, the fuel tank cap is normal.

4.

Result

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED TO

Fuel tank cap correctly installed

-

A

Fuel tank cap loose

Fuel tank cap improperly installed

Defective fuel tank cap

Fuel tank cap does not meet OEM specifications

B

Defective fuel tank cap

-

B

No fuel tank cap

-

C

A

GO TO STEP 37

B

GO TO STEP 35

C

GO TO STEP 36

21.

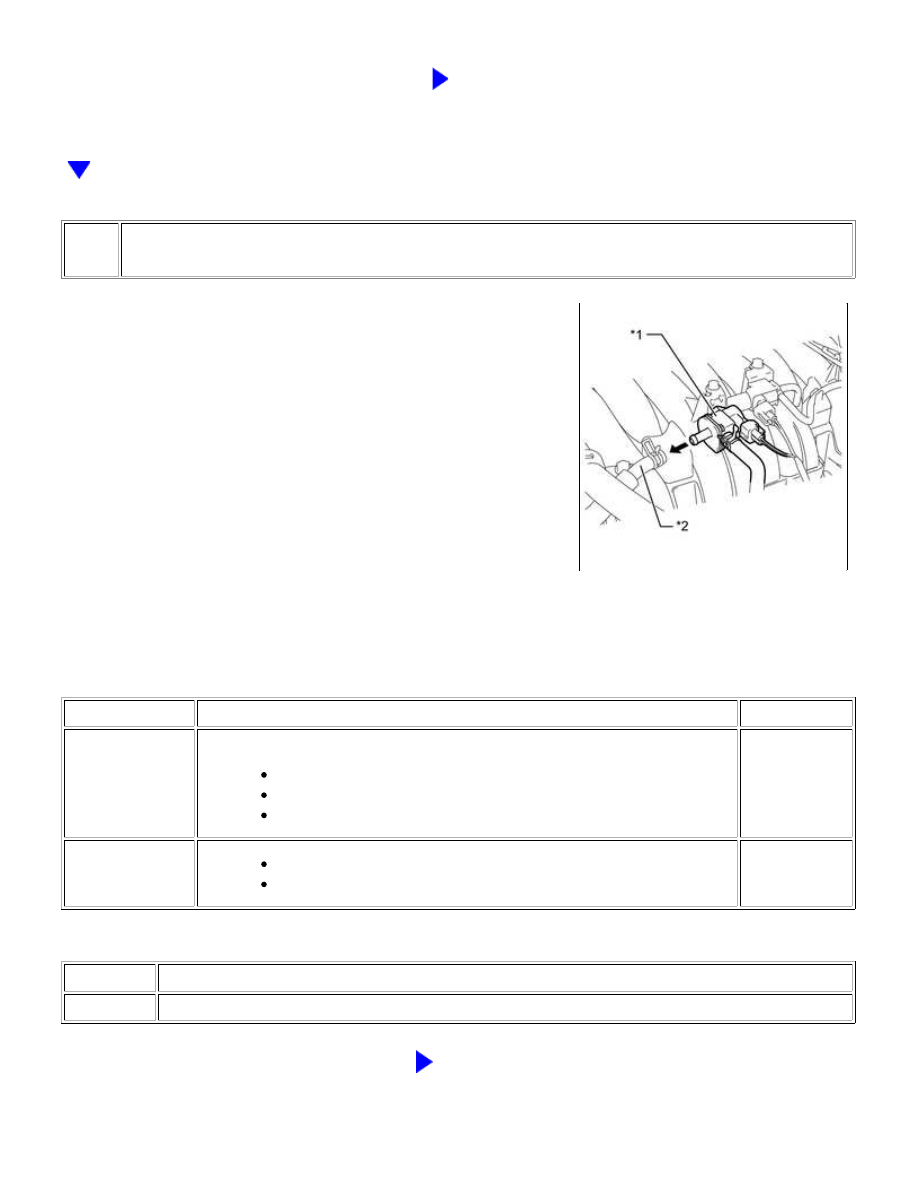

INSPECT PURGE VSV

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

(a) Turn the ignition switch off.

(b) Disconnect the purge VSV connector.

(c) Disconnect the hose (connected to the canister) from the purge

VSV.

(d) Start the engine.

(e) Use your finger to confirm that the purge VSV has no suction.

Result

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED

TO

No suction

Wire harness or connector between purge VSV and ECM (short to

ground)

ECM

A

Suction

applied

Purge VSV

B

Text in Illustration

*1

Purge VSV

*2

Hose (to Canister)

*3

Connector

A

GO TO STEP 26

B

GO TO STEP 39

22.

INSPECT EVAP HOSE (PURGE VSV - CANISTER)

(a) Check for blockages in the EVAP purge line between the purge VSV and canister.

OK:

No blockages in the EVAP purge line between the purge VSV and canister.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

OK

NG

GO TO STEP 44

23.

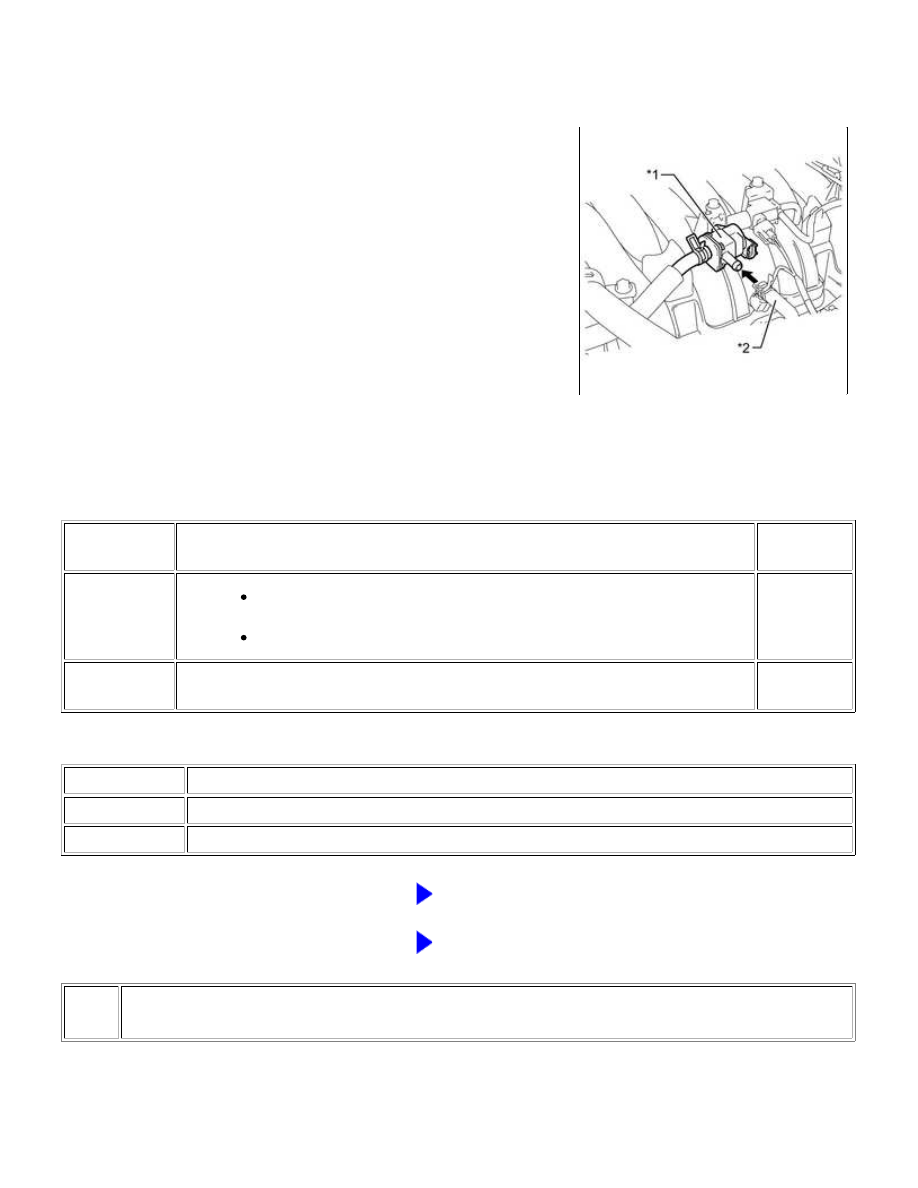

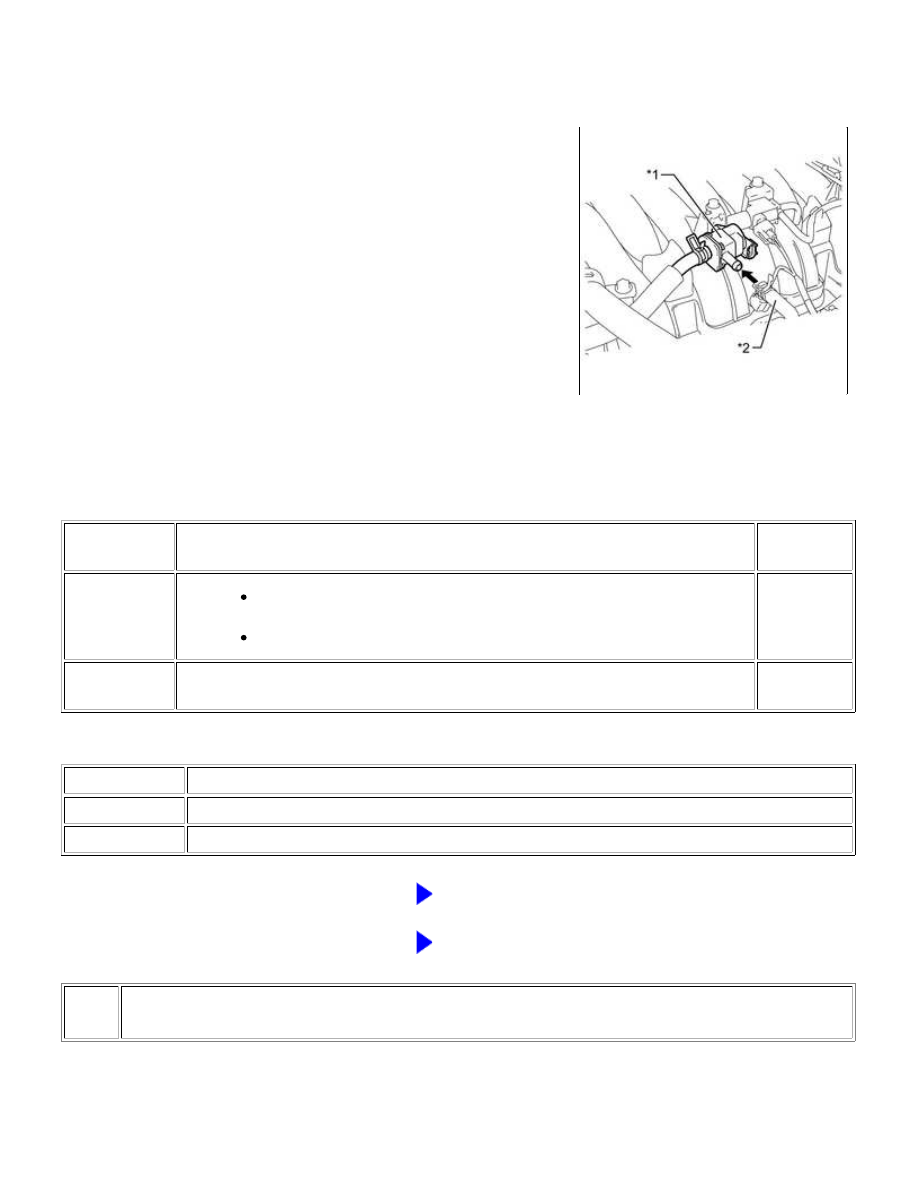

CHECK EVAP HOSE (PURGE VSV - INTAKE MANIFOLD)

(a) Disconnect the hose (connected to the intake manifold) from the

purge VSV.

(b) Start the engine.

(c) Use your finger to confirm that the hose has suction.

Result

TEST RESULT

SUSPECTED TROUBLE AREA

PROCEED TO

Suction applied

EVAP hose between purge VSV and intake manifold normal

Purge VSV

Purge VSV power source

Wire harness or connector between purge VSV and ECM

A

No suction

Intake manifold port

EVAP hose between purge VSV and intake manifold

B

Text in Illustration

*1

Purge VSV

*2

Hose (to Intake Manifold)

B

GO TO STEP 34

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

A

A

24.

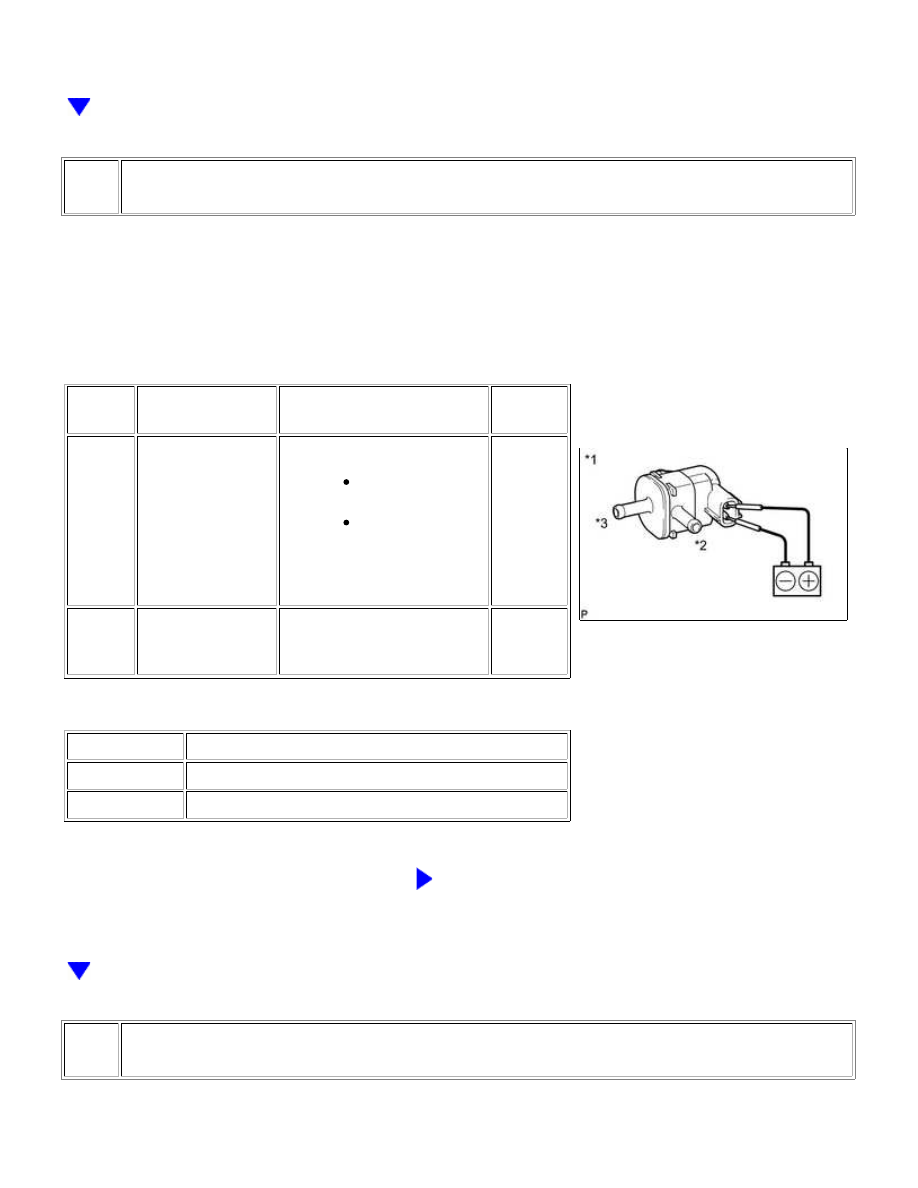

INSPECT PURGE VSV

(a) Remove the purge VSV.

Result

TEST

RESULT

CONDITION

SUSPECTED TROUBLE AREA

PROCEED

TO

Air flows

Battery voltage is

applied to purge

VSV terminals

Purge VSV normal

Purge VSV power

source

Wire harness or

connector between

purge VSV and

ECM

A

No air

flow

Battery voltage is

applied to purge

VSV terminals

Purge VSV

B

Text in Illustration

*1

Purge VSV

*2

Port A

*3

Port B

B

GO TO STEP 39

25.

CHECK HARNESS AND CONNECTOR (POWER SOURCE OF PURGE VSV)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...
