(a) Check the output waveform.

(1) Remove the combination meter assembly with the

connector(s) still connected.

(2) Connect an oscilloscope to terminal J28-29 (+S) and body

ground.

(3) Turn the ignition switch to ON.

(4) Turn a wheel slowly.

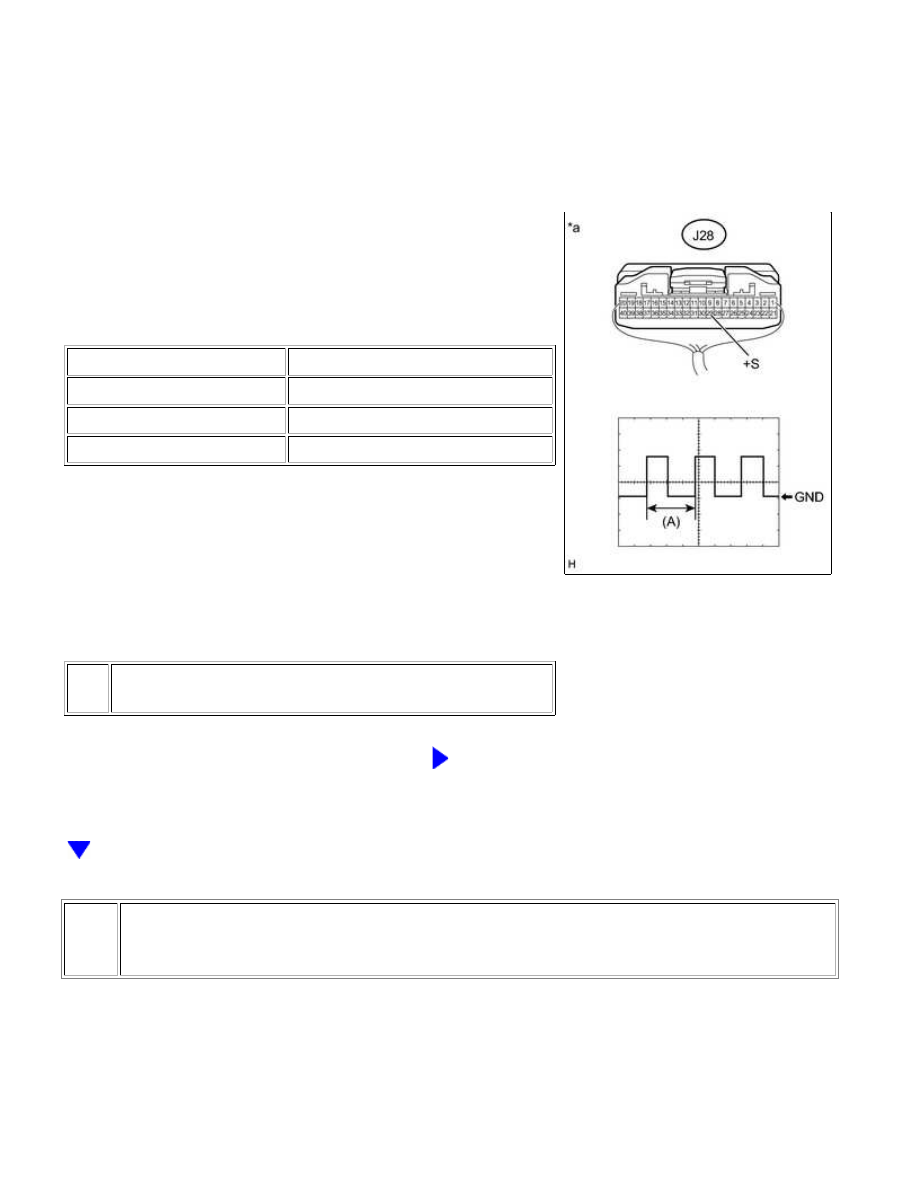

(5) Check the signal waveform according to the condition(s) in

the table below.

ITEM

CONDITION

Measurement terminal

J28-29 (+S) - Body ground

Tool setting

5 V/DIV., 20 ms./DIV.

Vehicle condition

Wheel being rotated

OK:

The waveform is similar to that shown in the illustration.

HINT:

When the system is functioning normally, one wheel revolution

generates 4 pulses. As the vehicle speed increases, the width
indicated by (A) in the illustration narrows.

Text in Illustration

*a

Component with harness connected

(Combination Meter Assembly)

NG

GO TO METER / GAUGE SYSTEM

2.

CHECK HARNESS AND CONNECTOR (STEREO COMPONENT AMPLIFIER ASSEMBLY -
COMBINATION METER ASSEMBLY)

(a) Disconnect the J141 stereo component amplifier assembly connector.

(b) Disconnect the J28 combination meter assembly connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

NAVIGATION: NAVIGATION SYSTEM: Vehicle Speed Signal Circuit ...

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J141-11 (SPD) - J28-29 (+S)

Always

Below 1 Ω

J141-11 (SPD) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

NAVIGATION: NAVIGATION SYSTEM: Vehicle Speed Signal Circuit ...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000003YLU03CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: NAVIGATION: NAVIGATION SYSTEM: Reverse Signal Circuit; 2015 MY Tundra [08/2014 -        ]

Reverse Signal Circuit

DESCRIPTION

The navigation receiver assembly receives a reverse signal from the park/neutral position switch assembly.

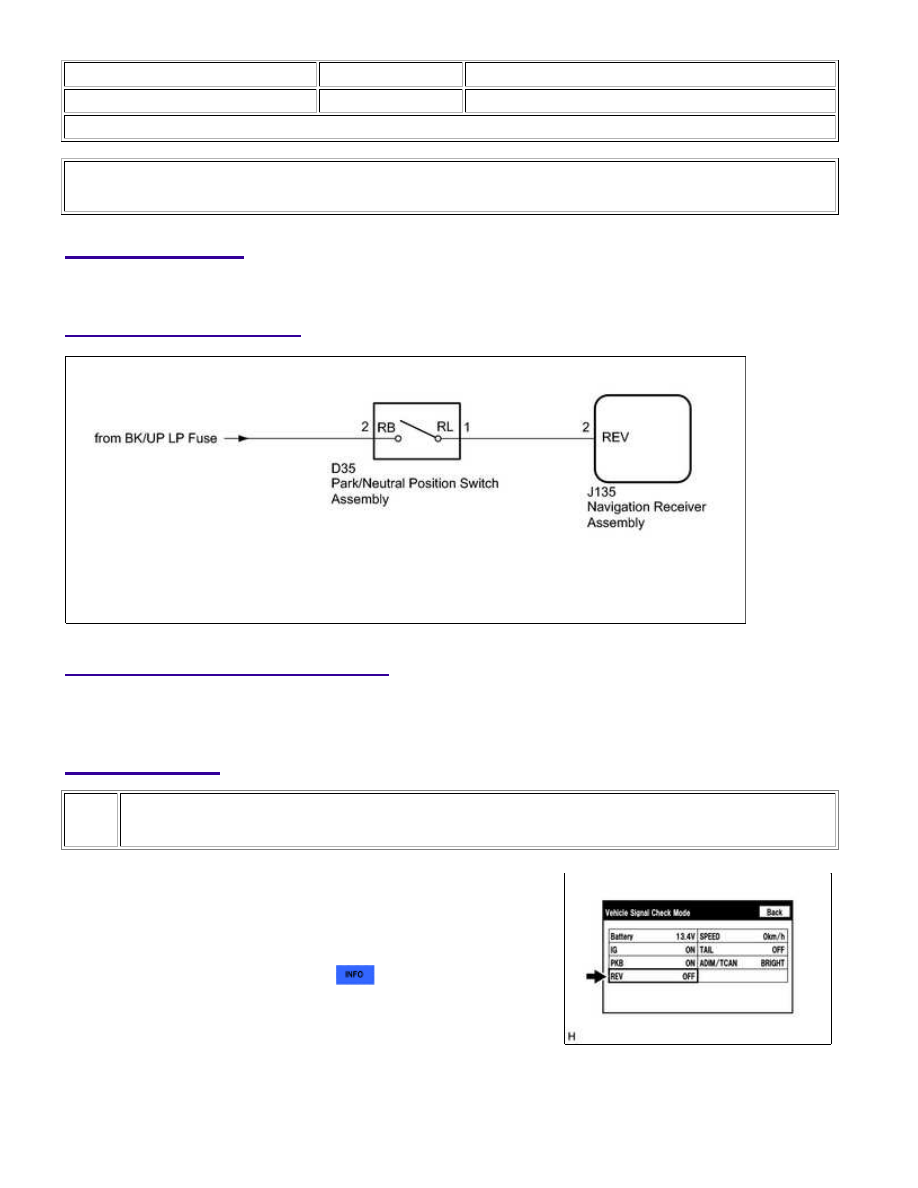

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Inspect the fuses for circuits related to this system before performing the following inspection procedure.

PROCEDURE

1.

CHECK VEHICLE SIGNAL (OPERATION CHECK)

(a) Enter the "Vehicle Signal Check Mode" screen. [Refer to check

Vehicle Signal in Operation Check



].

(b) Check that the display changes between ON and OFF according to the shift lever position.

OK:

NAVIGATION: NAVIGATION SYSTEM: Reverse Signal Circuit; 201...

SHIFT LEVER POSITION

DISPLAY

R

ON

Except R

OFF

HINT:

This display is updated once per second. As a result, it is normal for the display to lag behind the actual

shift lever position.

NG

GO TO STEP 2

OK

PROCEED TO NEXT SUSPECTED AREA SHOWN IN

PROBLEM SYMPTOMS TABLE

2.

CHECK NAVIGATION RECEIVER ASSEMBLY

(a) Disconnect the navigation receiver assembly connector.

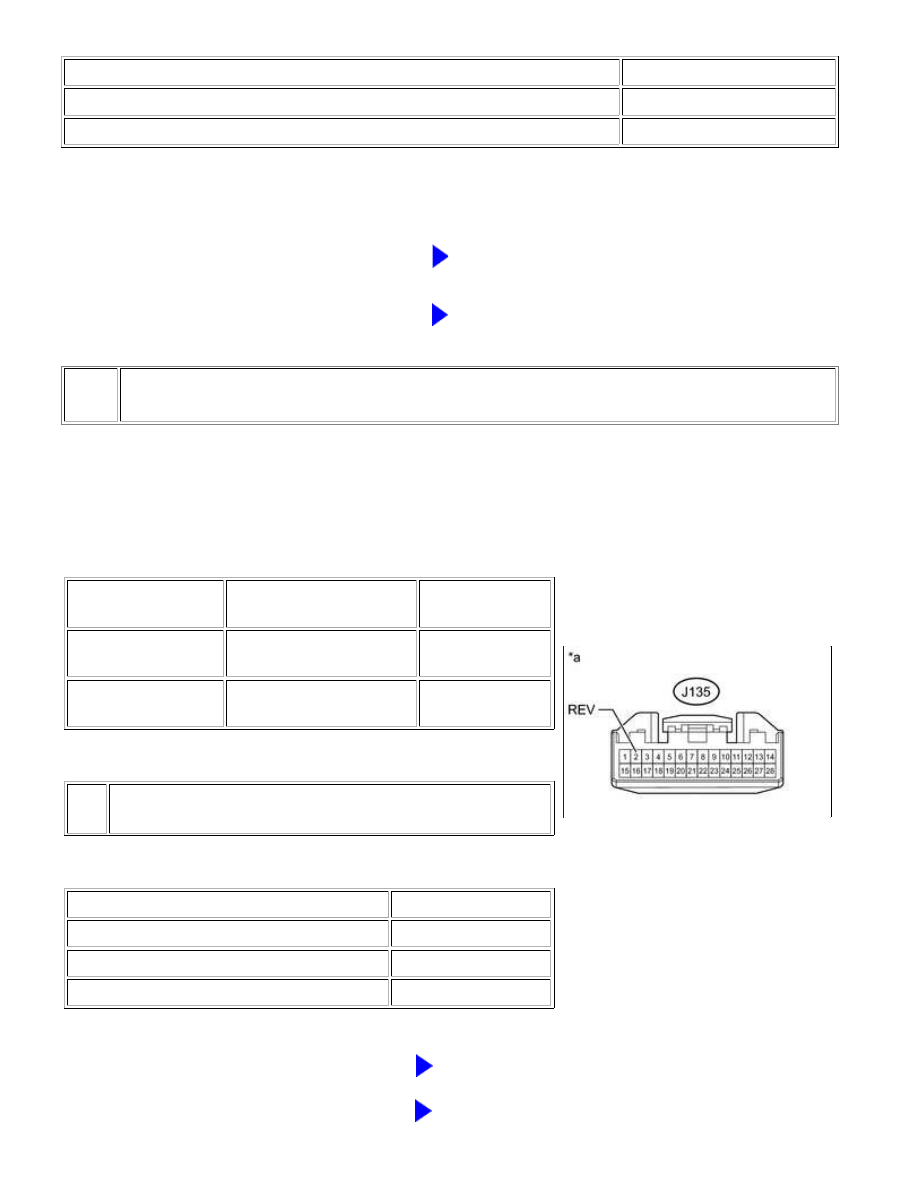

(b) Measure the voltage according to the value(s) in the table

below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

J135-2 (REV) - Body

ground

Ignition switch ON, shift

lever in R

7.5 to 14 V

J135-2 (REV) - Body

ground

Ignition switch ON, shift

lever not in R

Below 1 V

Text in Illustration

*a

Result

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

GO TO STEP 3
