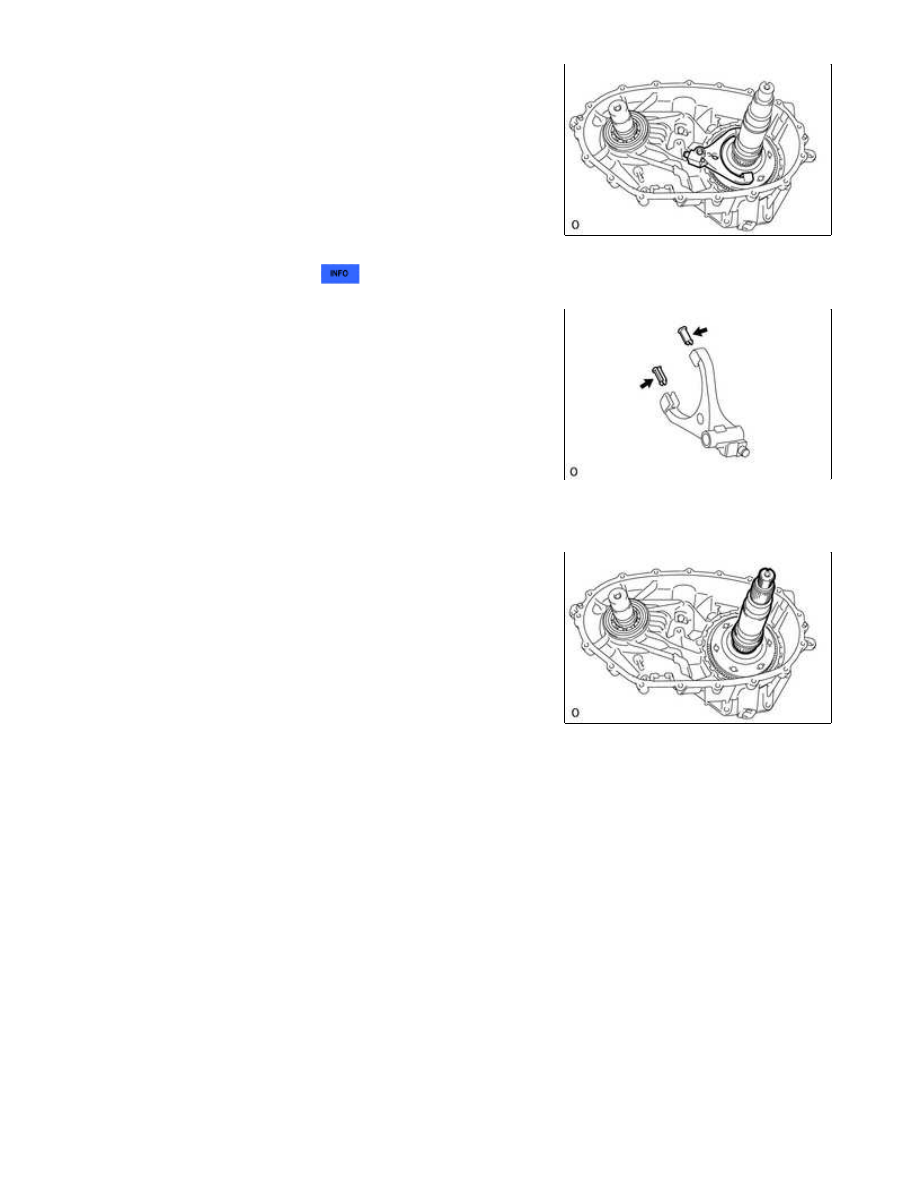

(a) Remove the No. 1 transfer gear shift fork.

(b) Inspect the gear shift fork pad



.

(c) Remove the 2 gear shift fork pads from the No. 1 transfer gear

shift fork.

HINT:

It is not necessary to remove the 2 gear shift fork pads unless

they are being replaced.

21. REMOVE REAR TRANSFER OUTPUT SHAFT

(a) Remove the rear transfer output shaft.

22. REMOVE TRANSFER HIGH AND LOW CLUTCH SLEEVE

WF1AM TRANSFER: TRANSFER ASSEMBLY: DISASSEMBLY; 20...

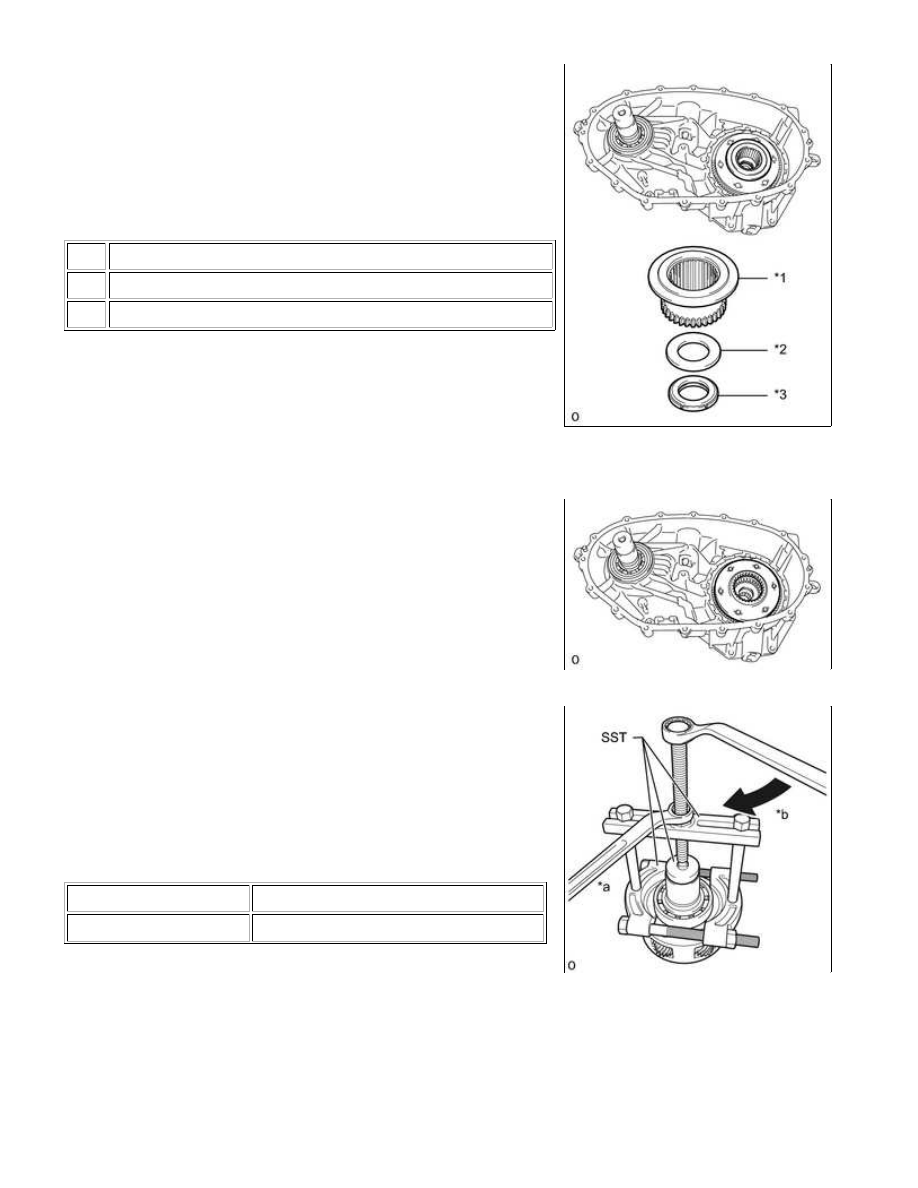

(a) Remove the transfer high and low clutch sleeve, No. 2 transfer

output shaft spacer and transfer lower planetary gear bearing.

Text in Illustration

*1

Transfer High and Low Clutch Sleeve

*2

No. 2 Transfer Output Shaft Spacer

*3

Transfer Lower Planetary Gear Bearing

23. REMOVE TRANSFER LOWER PLANETARY GEAR ASSEMBLY

(a) Remove the transfer lower planetary gear assembly.

(b) Using SST, remove the transfer input gear radial ball bearing.

SST: 09950-00020

SST: 09950-00030

SST: 09950-60010

09951-00480

Text in Illustration

*a

Hold

*b

Turn

24. REMOVE TRANSFER LOWER PLANETARY RING GEAR

WF1AM TRANSFER: TRANSFER ASSEMBLY: DISASSEMBLY; 20...

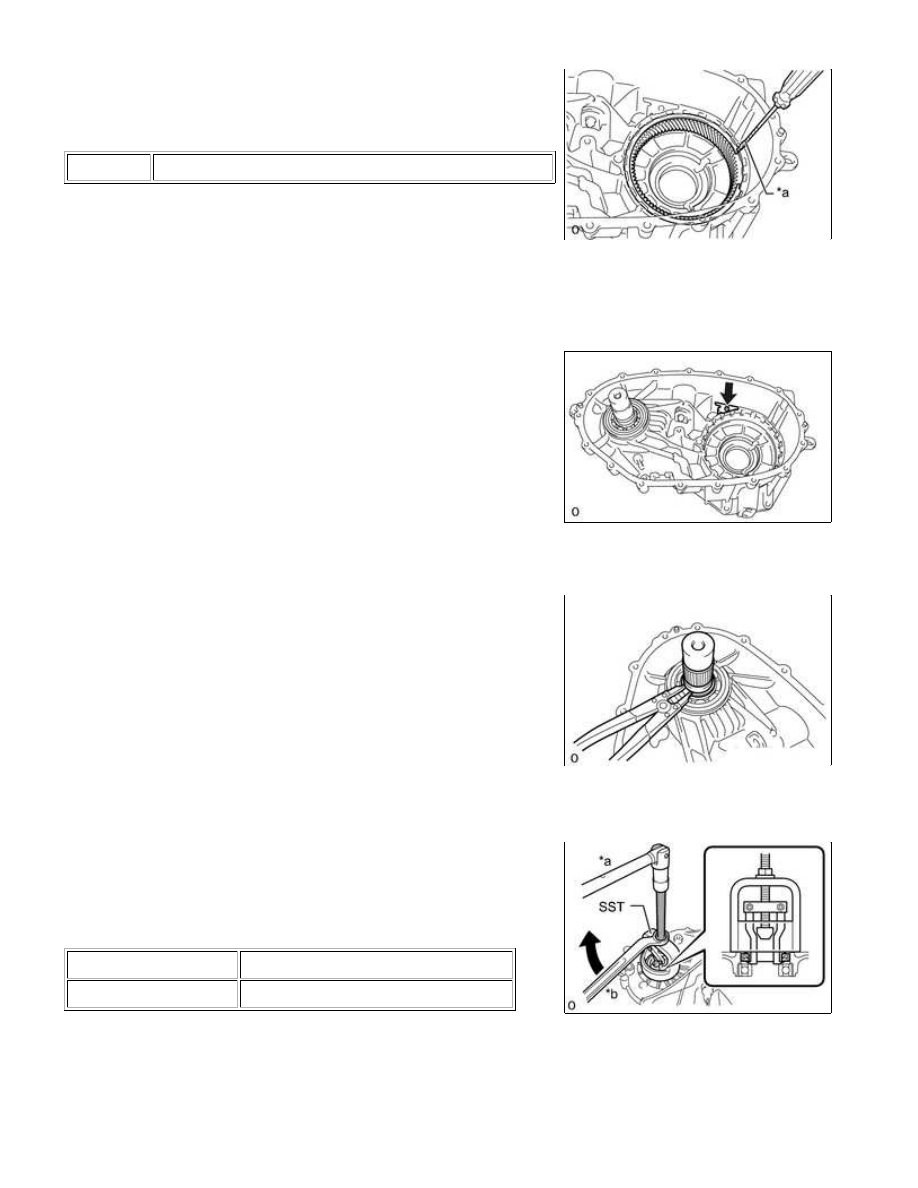

(a) Using a screwdriver, remove the transfer lower planetary ring

gear hole snap ring.

Text in Illustration

*a

Protective Tape

HINT:

Tape the screwdriver tip before use.

(b) Remove the transfer lower planetary ring gear.

25. REMOVE TRANSFER OIL SEPARATOR

(a) Using a T25 ''TORX'' socket wrench, remove the bolt and

transfer oil separator.

26. REMOVE OUTPUT SHAFT COMPANION FLANGE SUB-ASSEMBLY (FRONT)

(a) Using a snap ring expander, remove the shaft snap ring and

output shaft companion flange sub-assembly (front).

NOTICE:

Do not drop the output shaft companion flange sub-assembly

(front).

27. REMOVE NO. 2 TRANSFER CASE OIL SEAL

(a) Using SST, remove the No. 2 transfer case oil seal.

SST: 09612-65014

09612-01020

Text in Illustration

*a

Hold

*b

Turn

28. REMOVE TRANSFER DRIVEN SPROCKET BEARING (FRONT)

WF1AM TRANSFER: TRANSFER ASSEMBLY: DISASSEMBLY; 20...

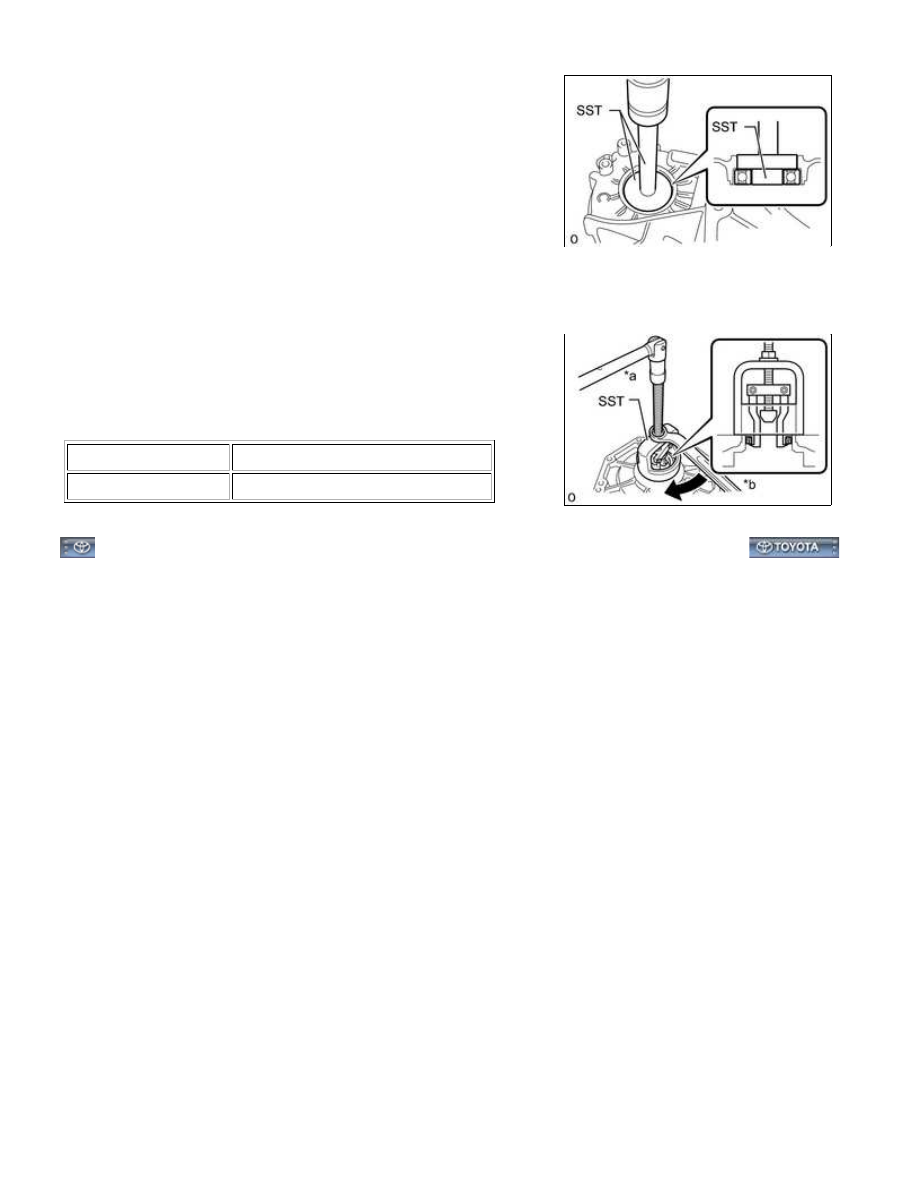

(a) Using SST and a press, press out the transfer driven sprocket

bearing (front).

SST: 09950-60010

09951-00390

09952-06010

SST: 09950-60020

09951-00730

SST: 09950-70010

09951-07100

29. REMOVE TRANSFER CASE OIL SEAL

(a) Using SST, remove the transfer case oil seal.

SST: 09612-65014

09612-01020

Text in Illustration

*a

Hold

*b

Turn
