Toyota Tundra. Manual - part 998

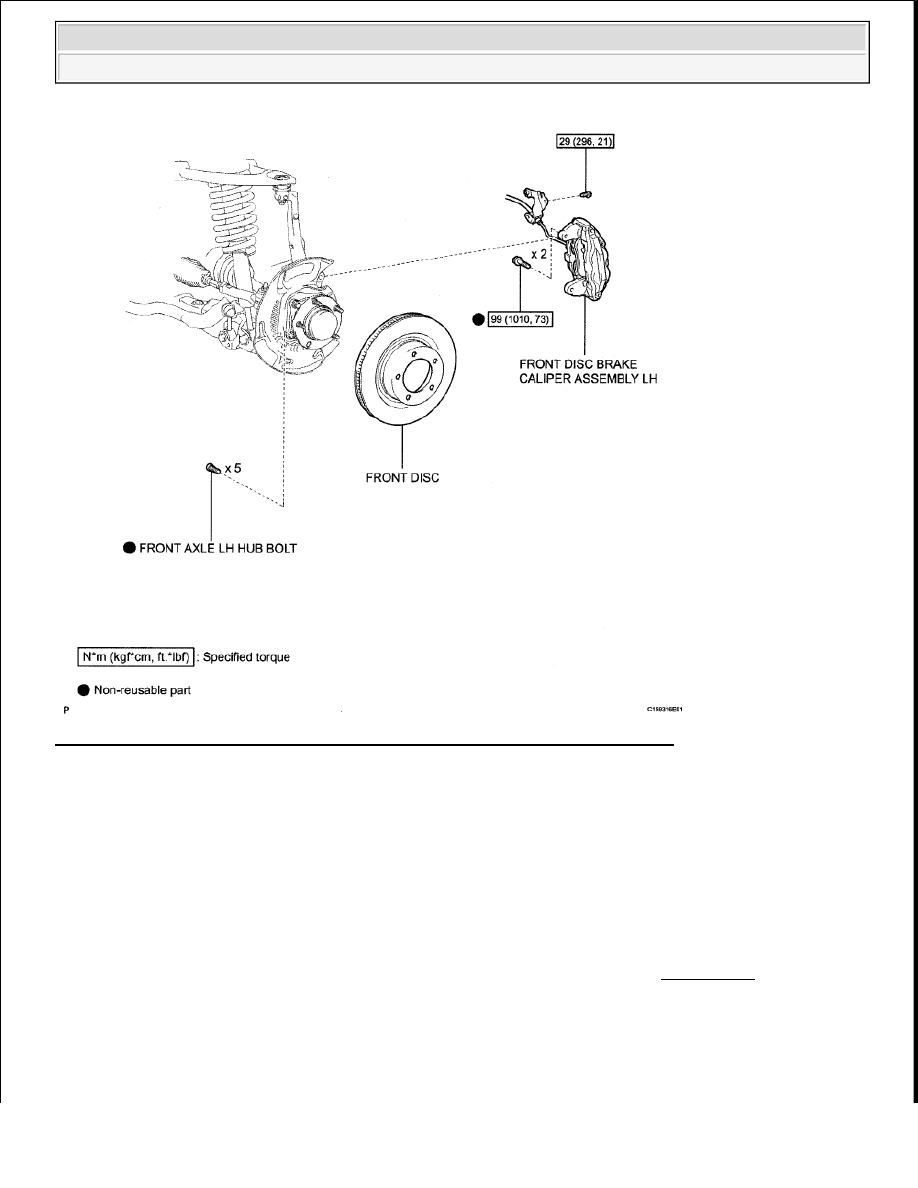

Fig. 1: Identifying Front Axle Hub Bolt Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL

2. DISCONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH (see REMOVAL )



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra





























Fig. 2: Disconnecting Front Disc Caliper
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE FRONT DISC (See DISASSEMBLY )

4. REMOVE FRONT AXLE LH HUB BOLT

a. Using SST and a screwdriver or equivalent to hold the axle hub, remove the front axle hub bolt.

SST 09650 - 17011

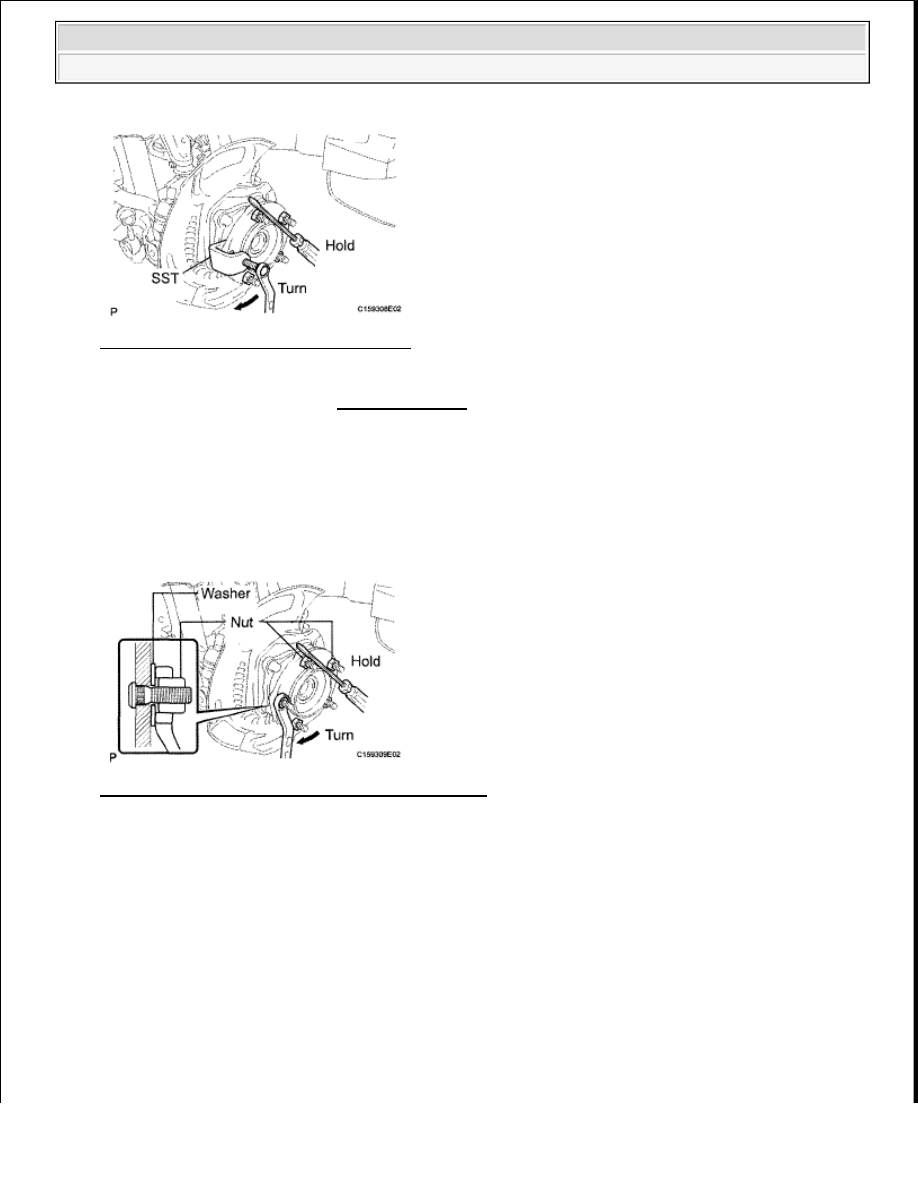

Fig. 3: Removing Front Axle Hub Bolts Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FRONT AXLE LH HUB BOLT

a. Temporarily install a washer and hub nut to a new hub bolt as shown in the illustration.

b. Using a screwdriver or equivalent to hold the hub, turn the hub nut until the bottom surface of the

hub bolt head touches the axle hub.

c. Remove the washer and hub nut.

NOTE:

Do not damage the threads of the hub bolts.

NOTE:

Install hub nuts to prevent damage to the hub bolts.

NOTE:

Do not damage the threads of the hub bolts.



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra





























6. INSTALL FRONT DISC (See INSTALLATION )

7. CONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH (see INSTALLATION )

8. INSTALL FRONT WHEEL

Torque: for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

FRONT AXLE HUB

COMPONENTS



2009 Toyota Tundra

2009 DRIVELINE/AXLES Axle - Tundra

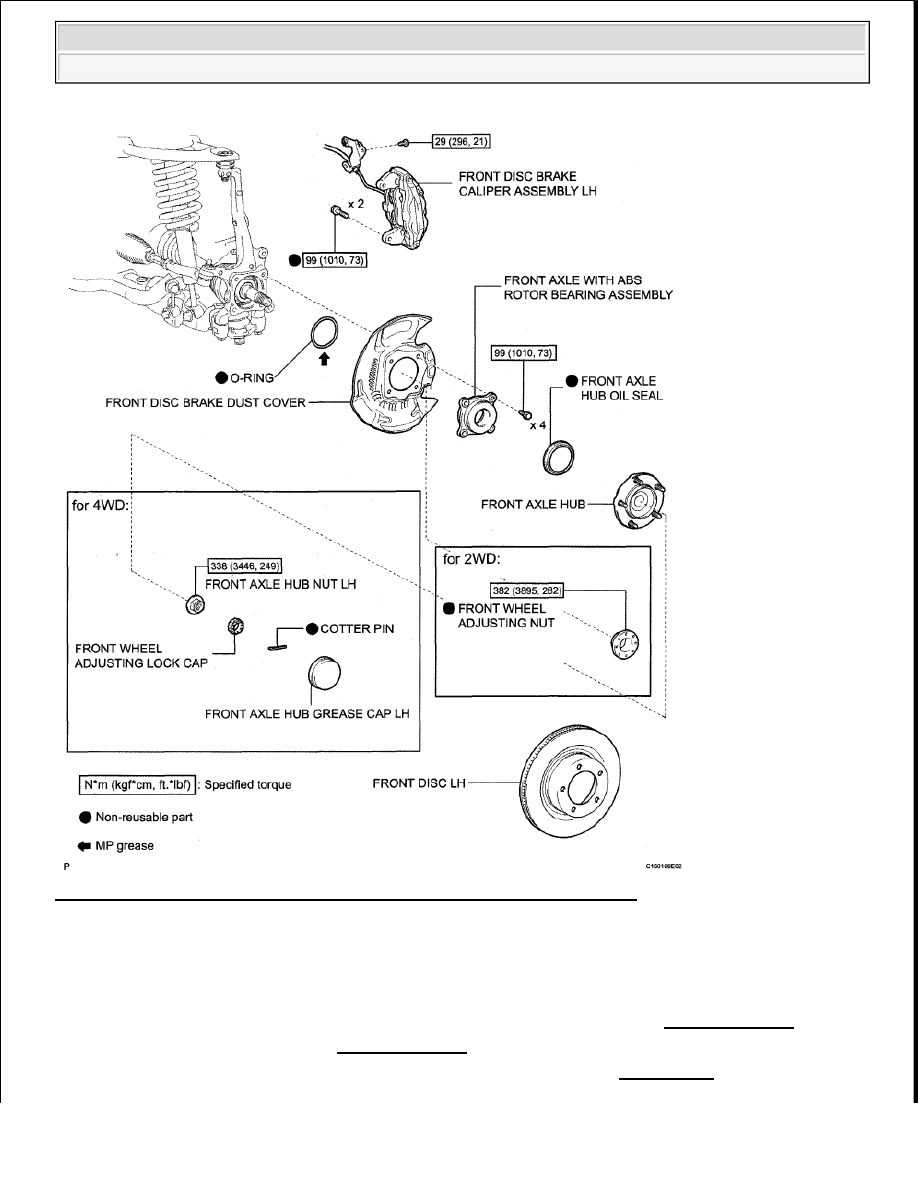

Fig. 4: Identifying Front Axle Hub Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. REMOVE FRONT WHEEL

2. DISCONNECT FRONT DISC BRAKE CALIPER ASSEMBLY LH (See DISASSEMBLY )

3. REMOVE FRONT DISC (See DISASSEMBLY )

4. REMOVE FRONT AXLE HUB GREASE CAP LH (for 4WD) (see REMOVAL )
