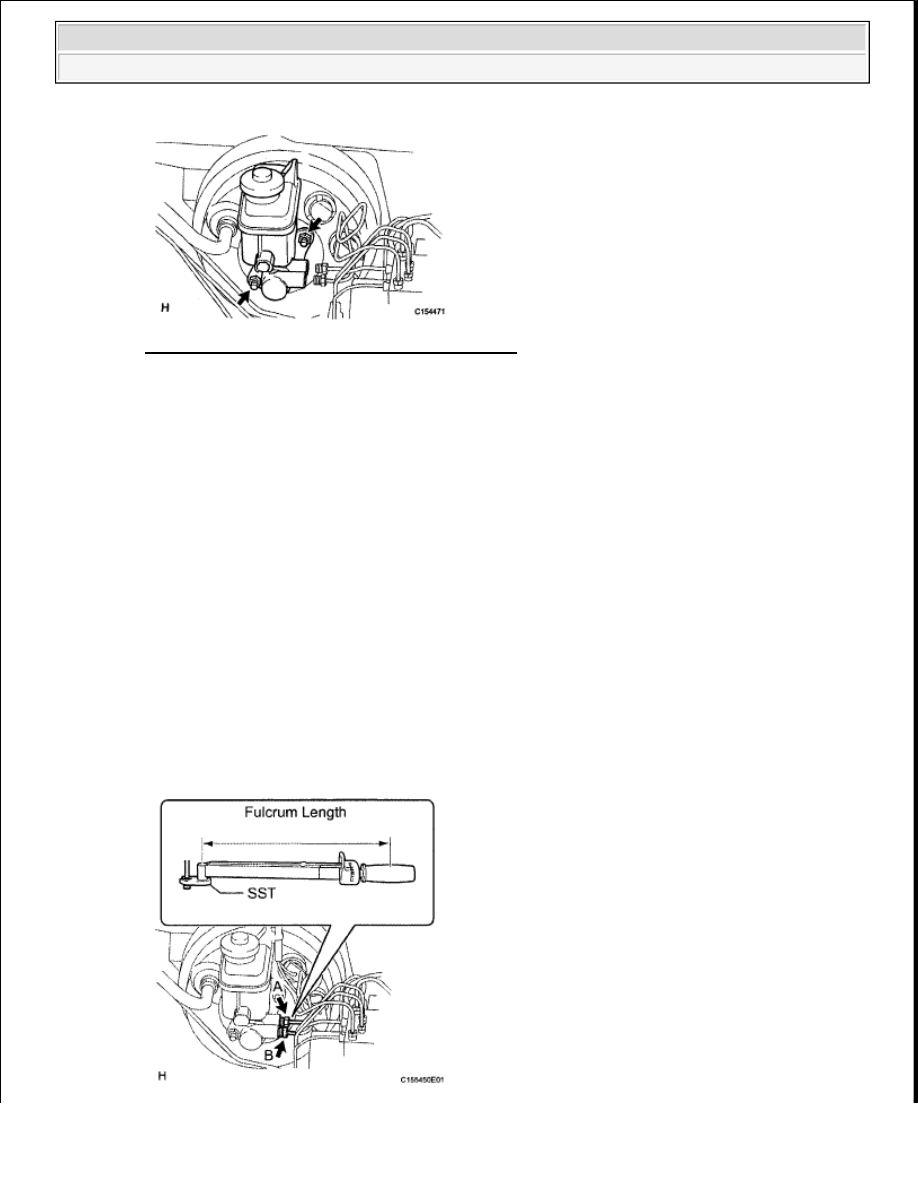

Fig. 37: Identifying Brake Master Cylinder Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT FRONT NO. 1 BRAKE TUBE

a. Using SST, connect the brake tube (labeled A) to the brake master cylinder.

SST 09023-00101

Torque:

without SST

20 N*m (199 kgf*cm, 14 ft.*lbf)

with SST

18 N*m (185 kgf*cm, 13 ft.*lbf)

HINT:

Use a torque wrench with a fulcrum length of 30 cm (11.8 in.).



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































Fig. 38: Identifying Brake Tube Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CONNECT REAR NO. 1 BRAKE TUBE

a. Using SST, connect the brake tube (labeled B) to the brake master cylinder.

SST 09023-00101

Torque:

without SST

20 N*m (199 kgf*cm, 14 ft.*lbf)

with SST

18 N*m (185 kgf*cm, 13 ft.*lbf)

HINT:

Use a torque wrench with a fulcrum length of 30 cm (11.8 in.).

4. CONNECT BRAKE FLUID LEVEL WARNING SWITCH CONNECTOR

a. Connect the brake fluid level warning switch connector.

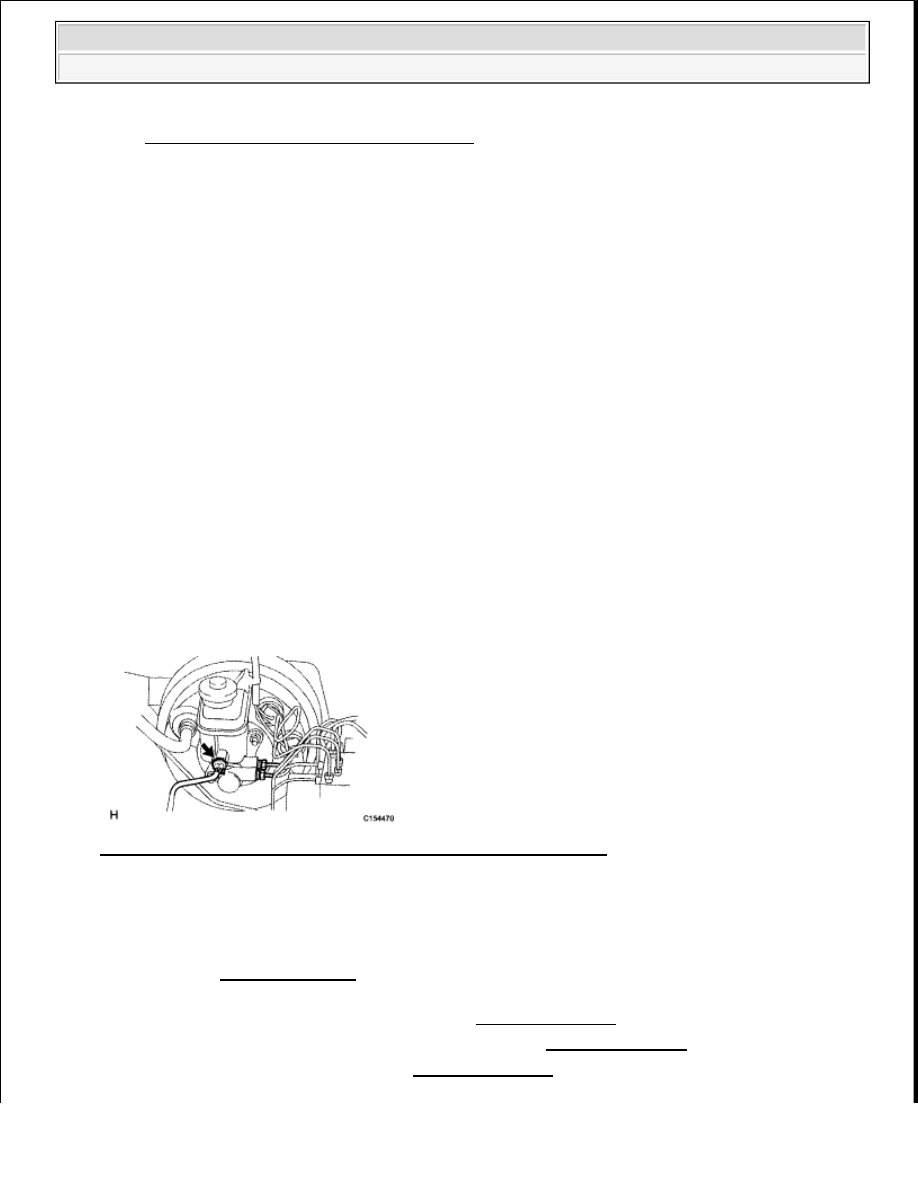

Fig. 39: Identifying Brake Fluid Level Warning Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6. FILL RESERVOIR WITH BRAKE FLUID (see REPLACEMENT )

7. BLEED AIR FROM BRAKE MASTER CYLINDER (see REPLACEMENT )

8. BLEED AIR FROM BRAKE LINE (see REPLACEMENT )

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































9. BLEED AIR FROM VSC ACTUATOR ASSEMBLY (see REPLACEMENT )

10. CHECK BRAKE FLUID LEVEL IN RESERVOIR (see REPLACEMENT )

11. CHECK FOR BRAKE FLUID LEAK

BRAKE BOOSTER

COMPONENTS



2009 Toyota Tundra

2009 BRAKES Brake - Tundra

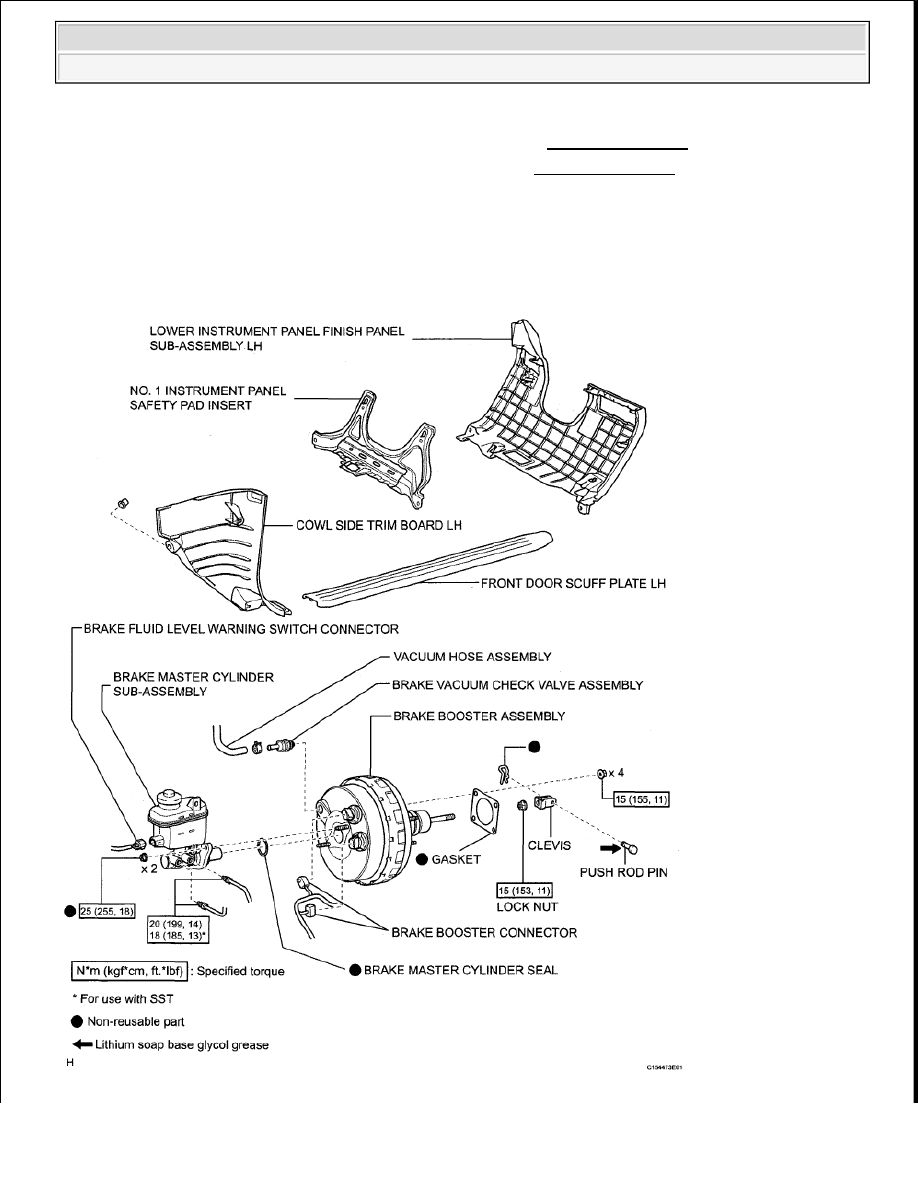

Fig. 40: Identifying Brake Booster Components And Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT BRAKE BOOSTER

a. OPERATING CHECK

1. Depress the brake pedal several times with the engine off and check that there is no change in

the pedal reserve distance.

2. Depress the brake pedal and start the engine. If the pedal goes down slightly, operation is

normal.

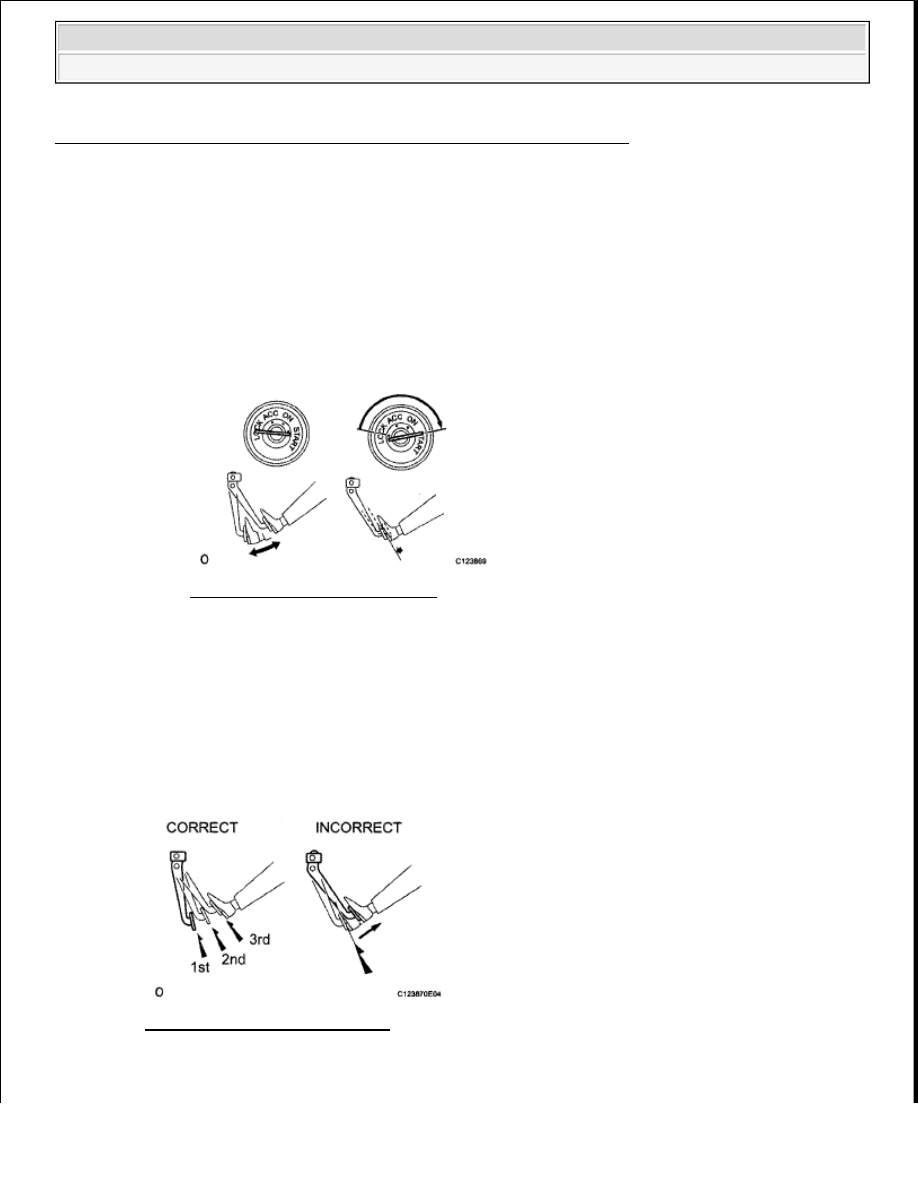

Fig. 41: Depressing Brake Pedal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. AIR TIGHTNESS CHECK

1. Start the engine and stop it after 1 or 2 minutes. Depress the brake pedal several times

slowly. If the pedal goes down farthest the 1st time, but gradually rises after the 2nd or 3rd
time, the booster is airtight.

2. Depress the brake pedal while the engine is running, and stop the engine with the pedal

depressed. If there is no change in the pedal reserve travel after holding the pedal for 30
seconds, the booster is airtight.

Fig. 42: Checking Air Tightness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK BRAKE VACUUM CHECK VALVE ASSEMBLY
