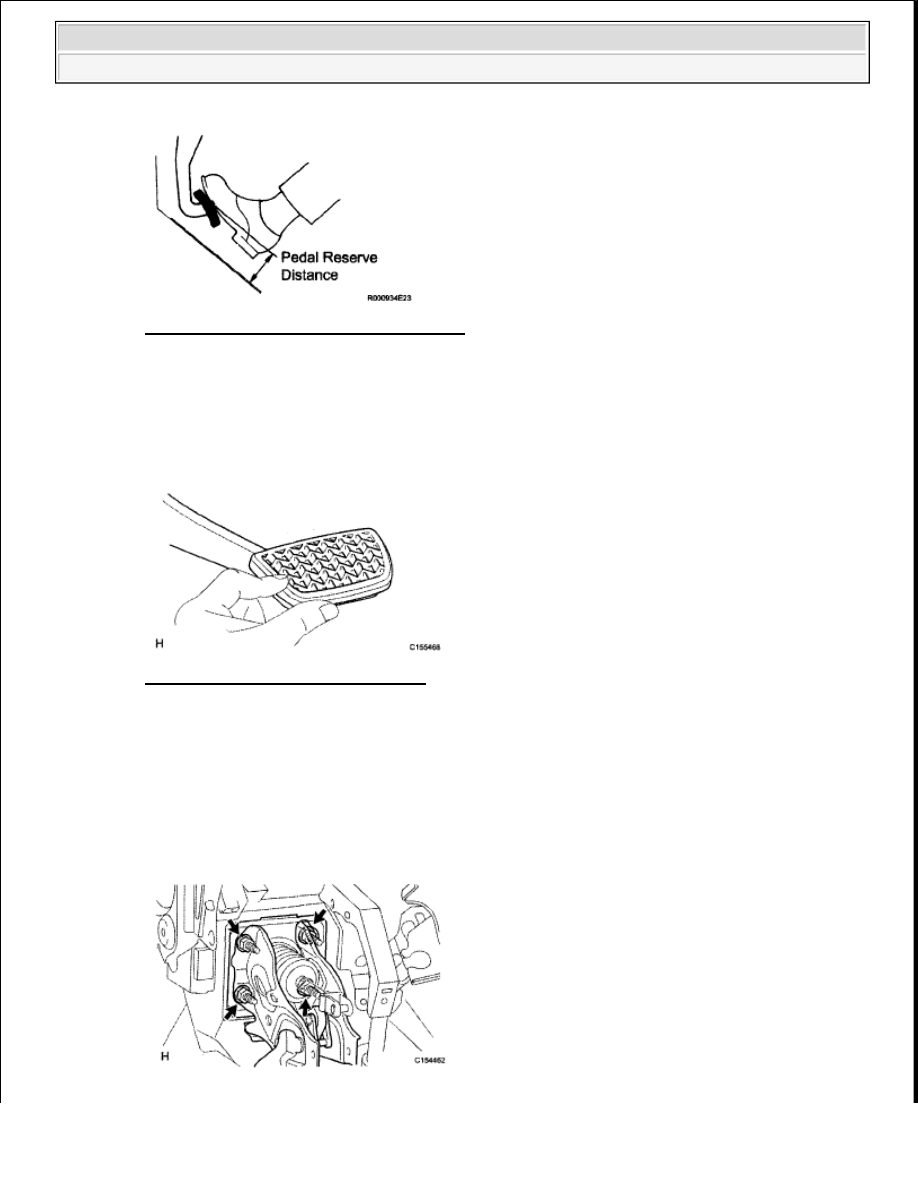

Fig. 24: Checking Pedal Reserve Distance
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL BRAKE PEDAL PAD

a. Install the brake pedal pad onto the brake pedal.

Fig. 25: Identifying Brake Pedal Pad
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL BRAKE PEDAL SUPPORT SUB-ASSEMBLY

a. Install the brake pedal support with the 4 nuts.

Torque: 15 N*m (155 kgf*cm, 11 ft.*lbf)

b. Install the No. 3 brake pedal bracket to the brake pedal support.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































Fig. 26: Identifying Brake Pedal Support Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Temporarily install the brake pedal support, No. 3 brake pedal bracket and brake pedal lever with

the bolt and nut.

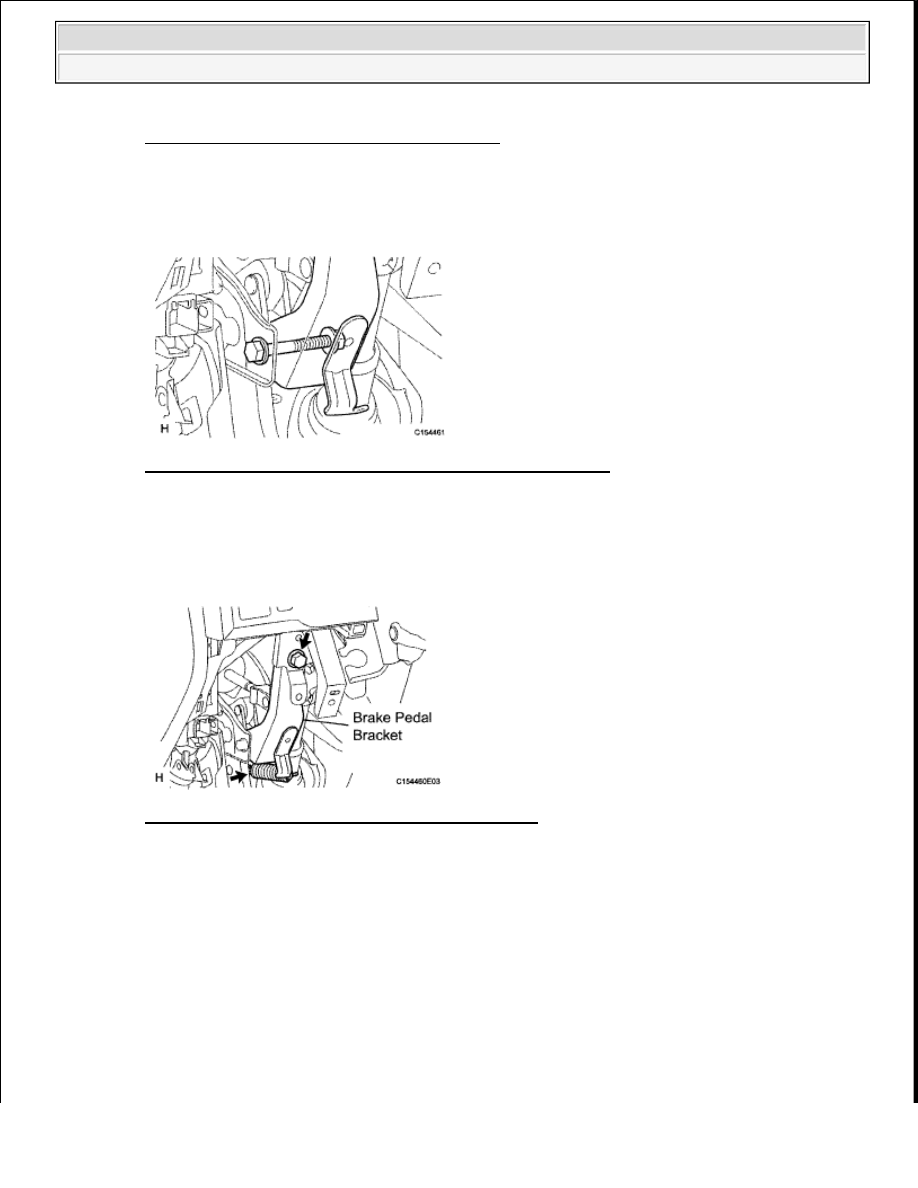

Fig. 27: Identifying No. 3 Brake Pedal Bracket Bolt And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the bolt to the No. 3 brake pedal bracket.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

Fig. 28: Identifying No. 3 Brake Pedal Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Apply lithium soap base glycol grease to the inner surface of the hole on the brake pedal and return

spring mounting bracket of the No. 3 brake pedal bracket.

f. Install the brake pedal return spring.

g. Tighten the bolt and nut.

Torque: 23 N*m (239 kgf*cm, 17 ft.*lbf)

3. INSTALL PUSH ROD PIN

a. Apply lithium soap base glycol grease to the inner surface of the hole on the brake pedal lever.

b. Set the push rod clevis in place, insert the push rod pin from outside the vehicle and then install a



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































new clip.

4. INSTALL STOP LIGHT SWITCH MOUNTING ADJUSTER

a. Install the stop light switch mounting adjuster (see INSTALLATION ).

5. INSTALL STOP LIGHT SWITCH ASSEMBLY

a. Attach the harness clip.

b. Install the stop light switch (see INSTALLATION ).

c. Connect the stop light switch connector.

6. INSTALL NO. 1 AIR DUCT SUB-ASSEMBLY

a. Install the air duct with the bolt.

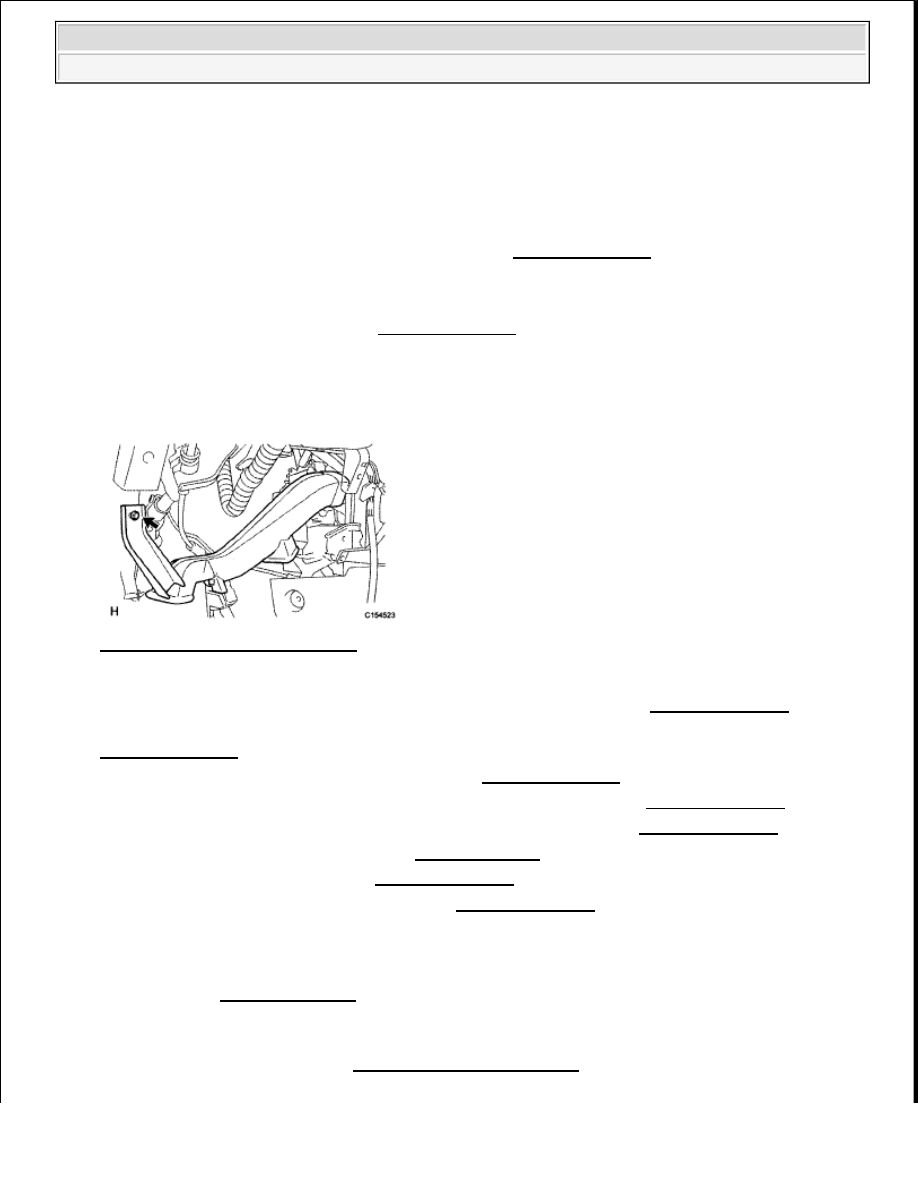

Fig. 29: Identifying Air Duct Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See INSTALLATION )

8. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

9. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

10. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

11. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab) (See INSTALLATION )

12. CHECK BRAKE PEDAL HEIGHT (see ADJUSTMENT )

13. CHECK PEDAL FREE PLAY (see INSTALLATION )

14. CHECK PEDAL RESERVE DISTANCE (see INSTALLATION )

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

16. CHECK MASTER CYLINDER PRESSURE SENSOR SIGNAL

a. Check the sensor signal (see TEST MODE PROCEDURE ).

NOTE:

After assembly, check that the pedal operates smoothly.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































BRAKE MASTER CYLINDER

COMPONENTS

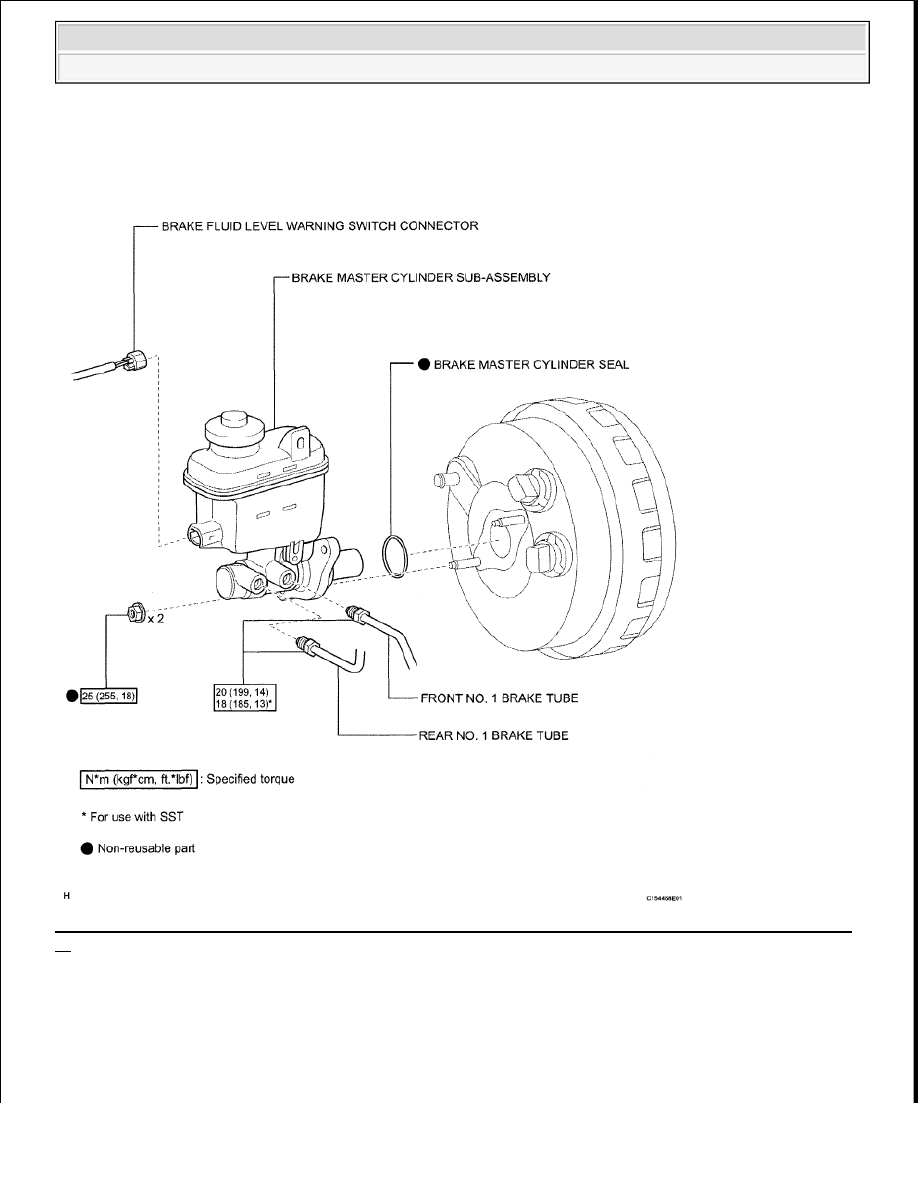

Fig. 30: Identifying Brake Master Cylinder Replacement Components With Torque Specifications (1 Of
2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
