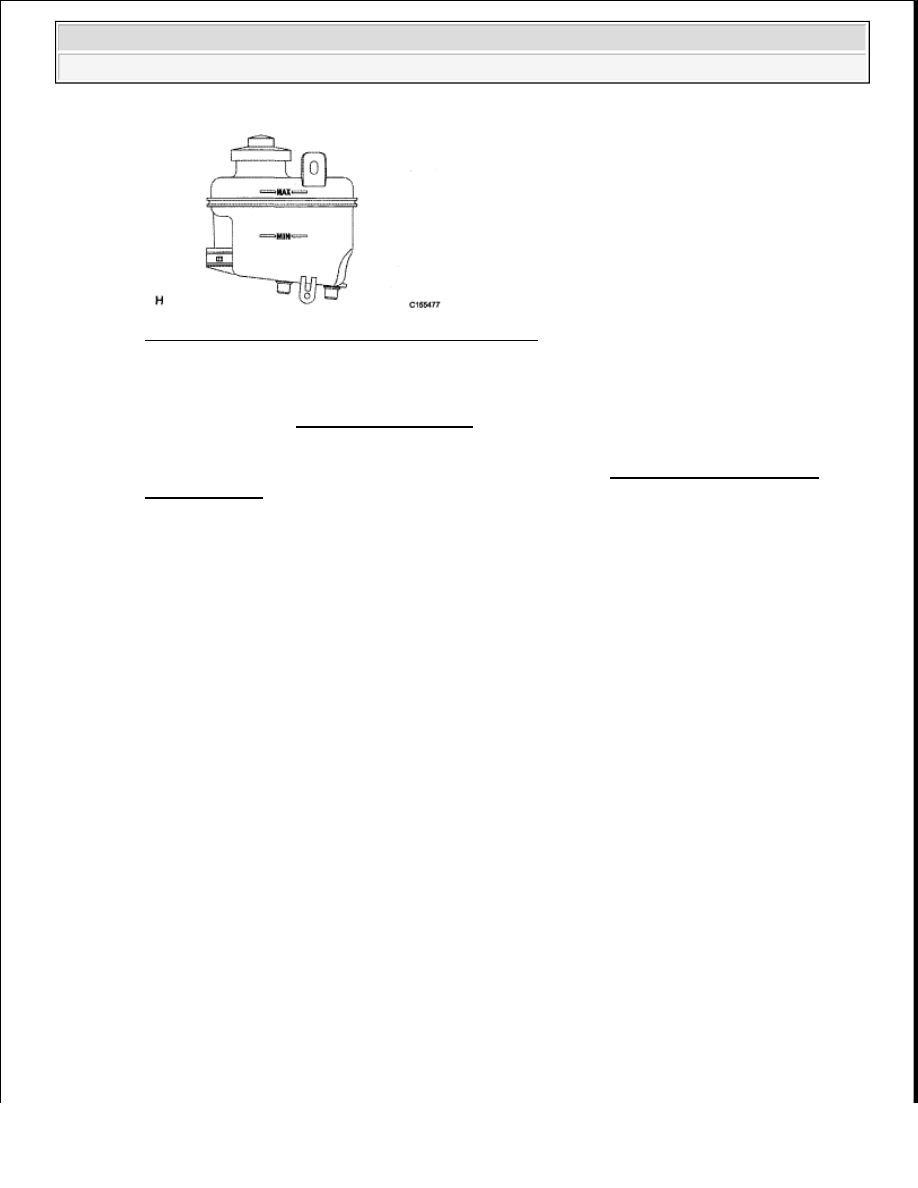

Fig. 13: Identifying Brake Fluid Level In Reservoir
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. CLEAR DTC

a. Clear the DTCs (see DTC CHECK/CLEAR ).

12. CHECK DTC

a. If any DTC is set, perform the troubleshooting for the DTC (see DIAGNOSTIC TROUBLE

CODE TABLE ).

BRAKE PEDAL

COMPONENTS



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































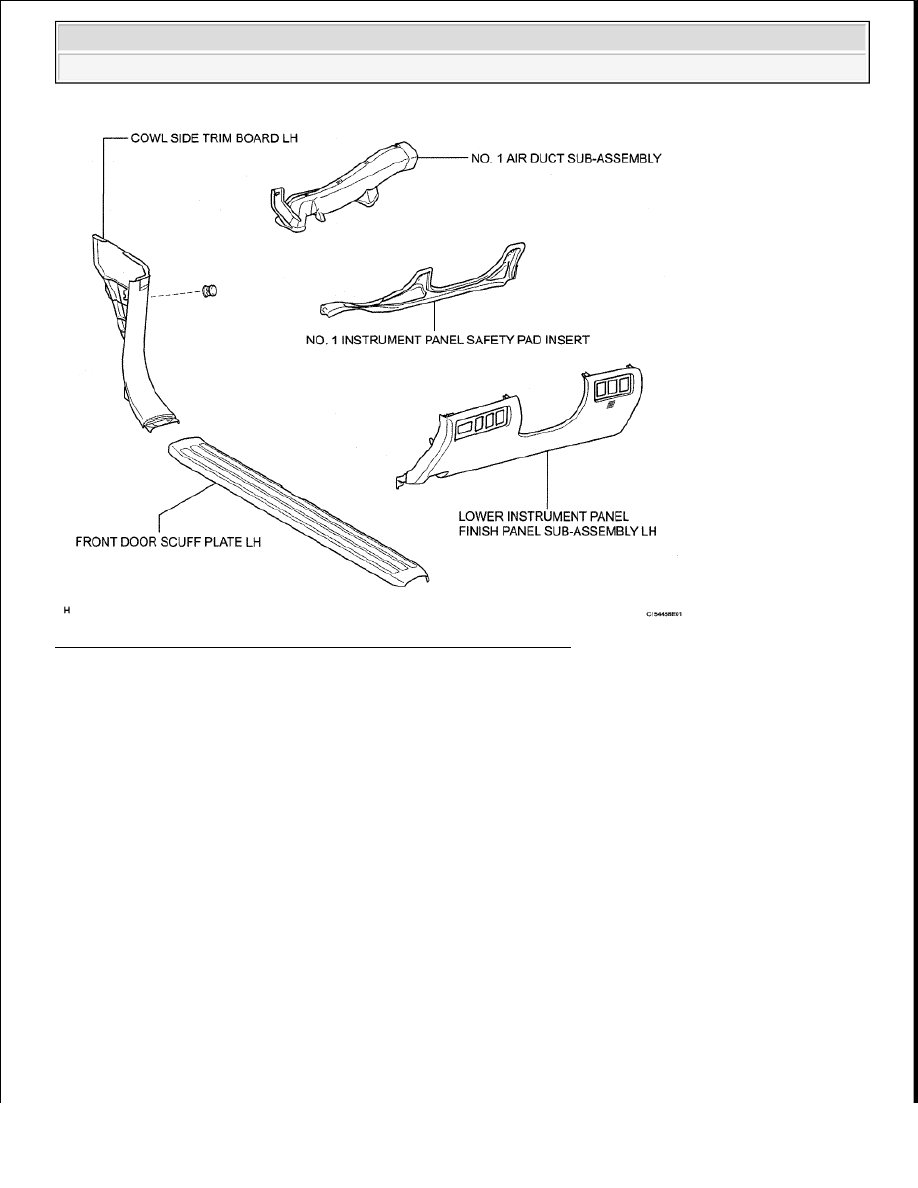

Fig. 14: Identifying Brake Pedal Replacement Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra

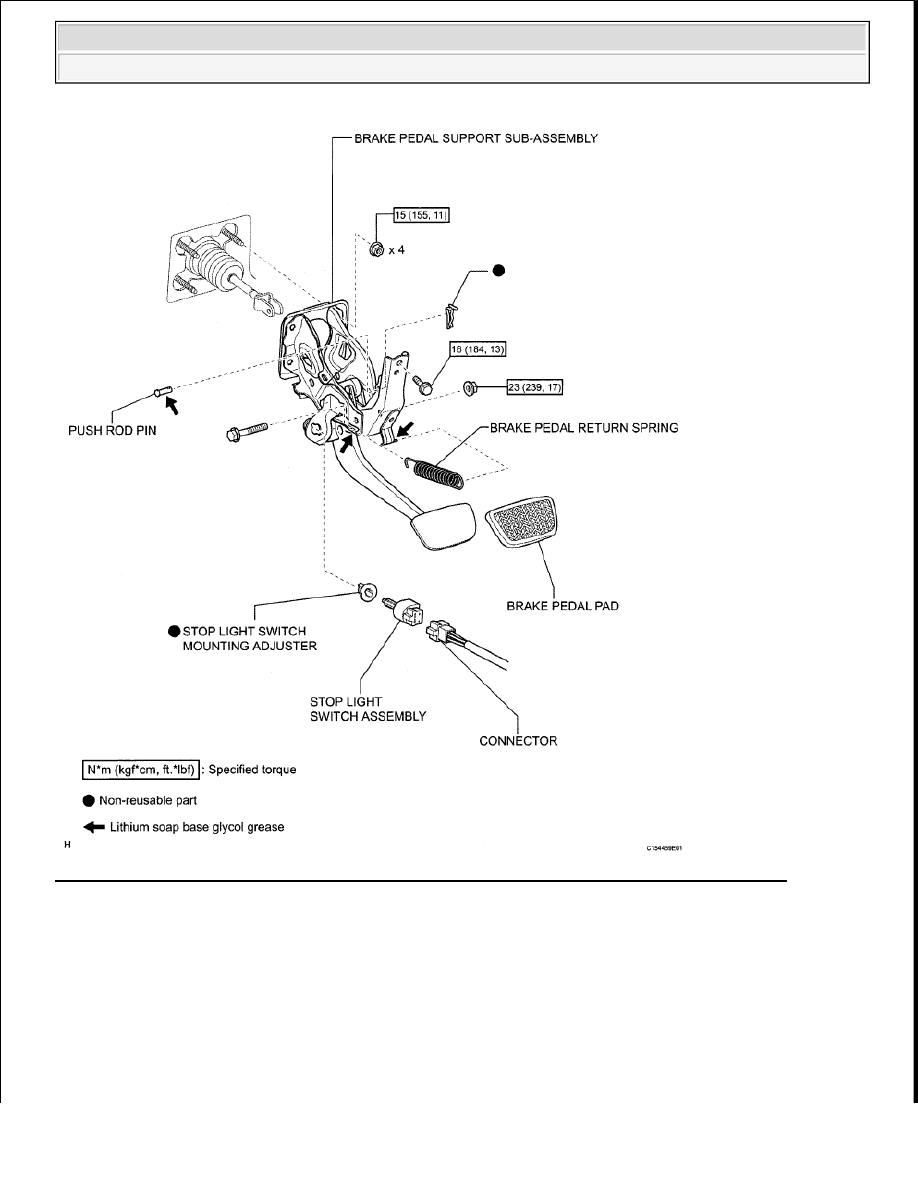

Fig. 15: Identifying Brake Pedal Replacement Components With Torque Specifications (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

3. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab) (See REMOVAL )

4. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

7. REMOVE NO. 1 AIR DUCT SUB-ASSEMBLY

a. Remove the bolt and air duct.

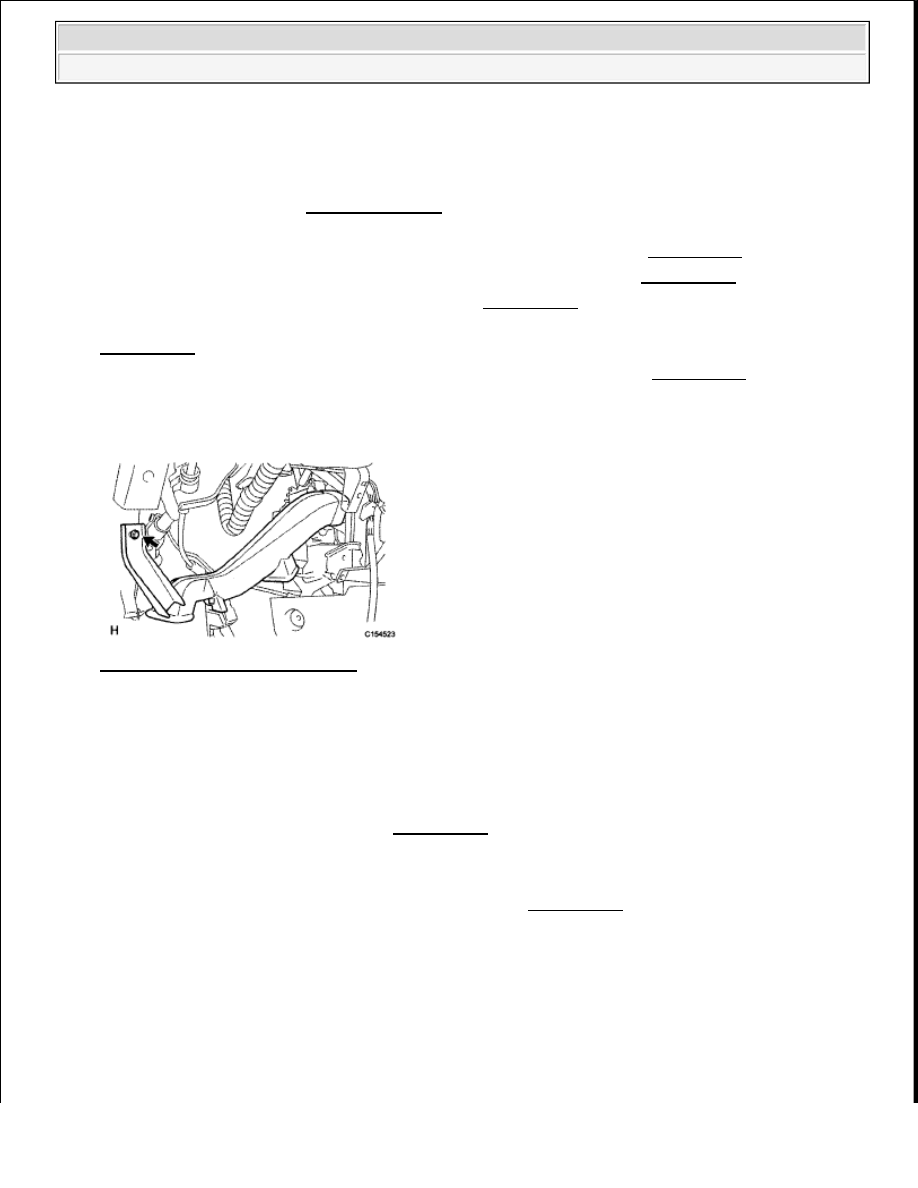

Fig. 16: Identifying Air Duct Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE PUSH ROD PIN

a. Remove the clip and push rod pin from the brake pedal lever.

9. REMOVE STOP LIGHT SWITCH ASSEMBLY

a. Disconnect the stop light switch connector.

b. Remove the stop light switch (see REMOVAL ).

c. Detach the harness clip.

10. REMOVE STOP LIGHT SWITCH MOUNTING ADJUSTER

a. Remove the stop light switch mounting adjuster (see REMOVAL ).

11. REMOVE BRAKE PEDAL SUPPORT SUB-ASSEMBLY

a. Remove the brake pedal return spring.

b. Remove the bolt from the No. 3 brake pedal bracket.

OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).
