HINT:

Add fluid to a level between the reservoir's MIN and MAX lines.

Fig. 3: Identifying Brake Fluid Level In Reservoir
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REPLACEMENT

1. REPLACE BRAKE FLUID OF FRONT BRAKE SYSTEM

a. Connect a vinyl tube to the bleeder plug of the front disc brake caliper.

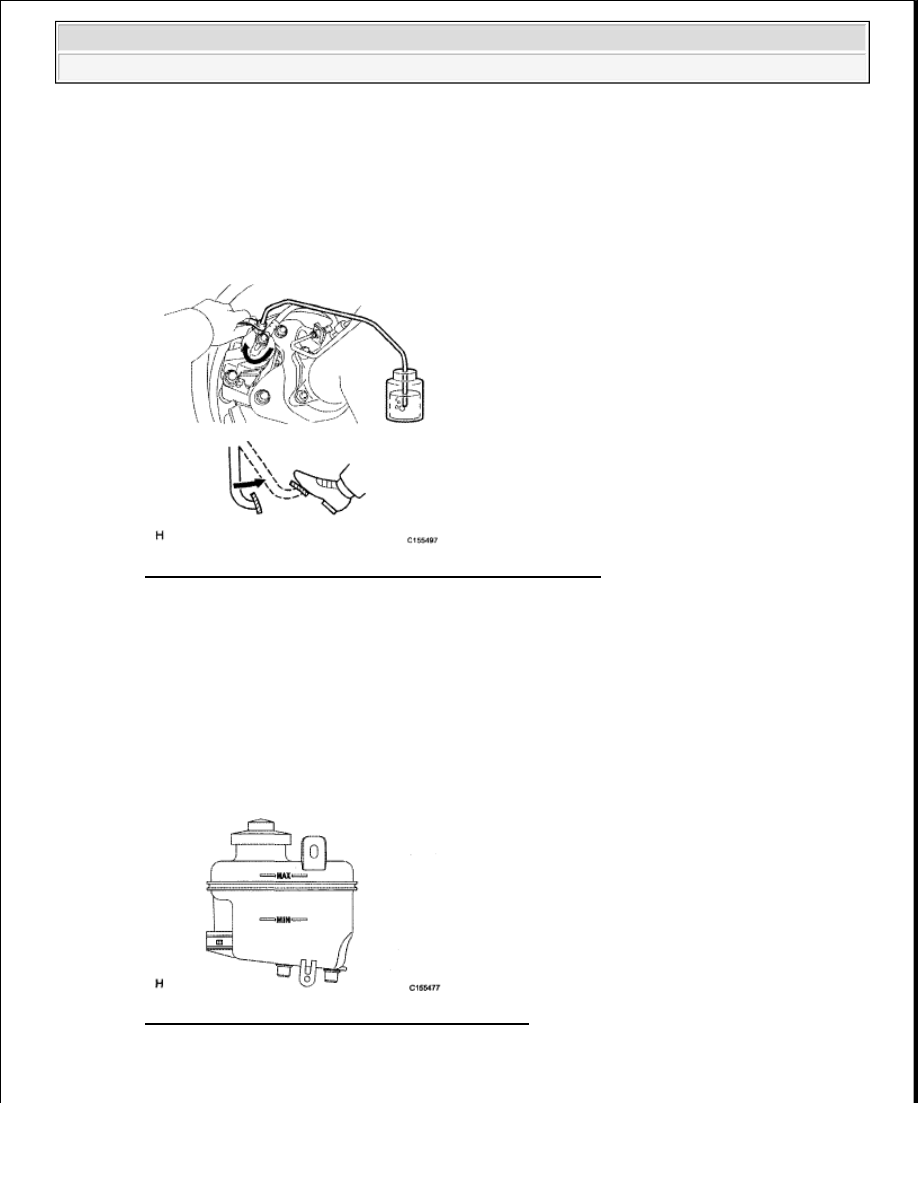

Fig. 4: Connecting Vinyl Tube To Bleeder Plug Of Front Disc Brake Caliper
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Depress the brake pedal several times and loosen the bleeder plug. With the brake pedal depressed,

bleed fluid from the front disc brake caliper RH and LH.

NOTE:



Perform fluid replacement with the parking brake applied.



Perform fluid replacement while maintaining the brake fluid level between
the MIN/MAX level on the brake fluid reservoir.



Do not allow brake fluid to contact the vehicle's paint surfaces. If contact
occurs, clean it off immediately.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra





























c. After bleeding the fluid, tighten the bleeder plug and release the brake pedal.

Torque: 11 N*m (110 kgf*cm, 8 ft.*lbf)

Fig. 5: Tightening Bleeder Plug And Releasing Brake Pedal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REPLACE BRAKE FLUID OF REAR BRAKE SYSTEM

a. Connect a vinyl tube to the bleeder plug of the rear disc brake cylinder.

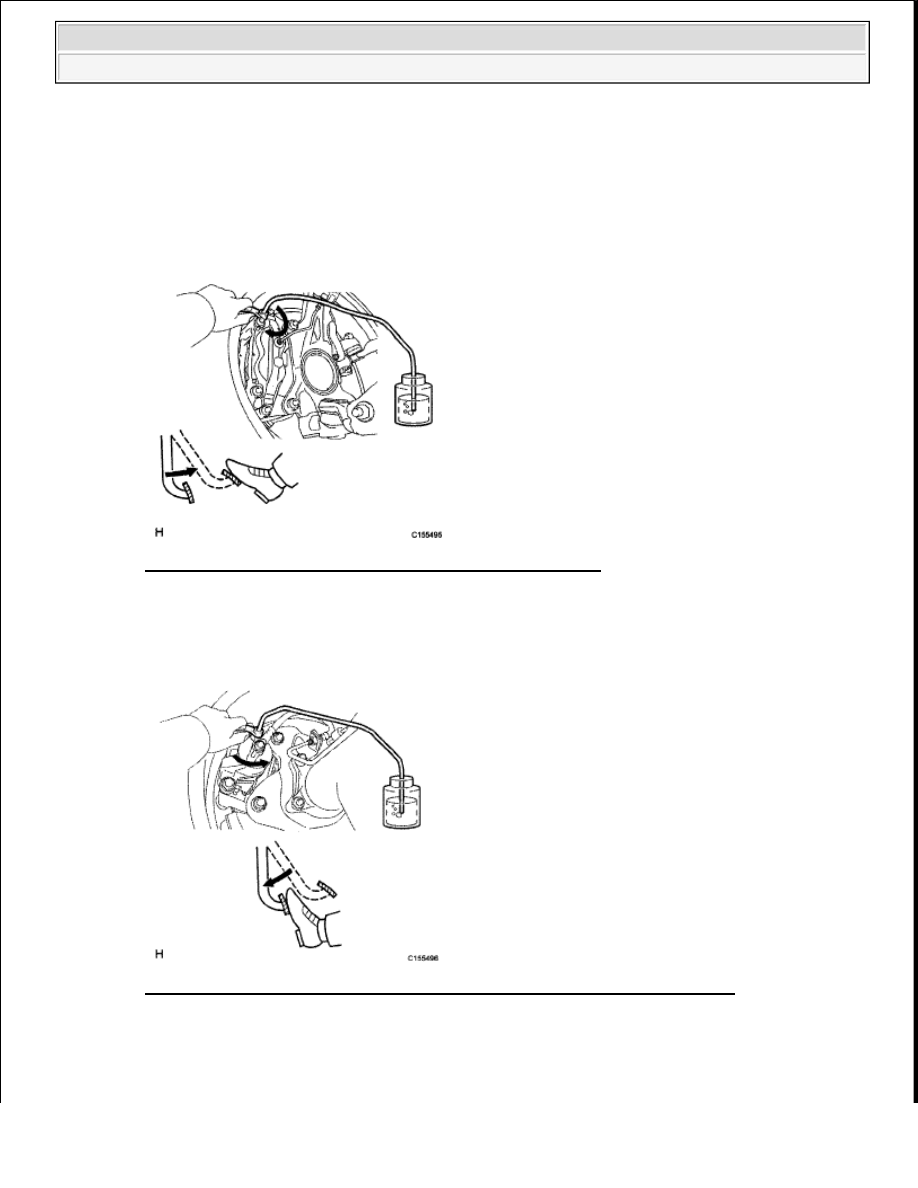

Fig. 6: Connecting Vinyl Tube To Bleeder Plug Of Rear Disc Brake Cylinder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Depress the brake pedal several times and loosen the bleeder plug. With the brake pedal depressed,

bleed fluid from the rear disc brake caliper RH and LH.

NOTE:

Add fluid to the brake fluid reservoir as necessary so that the fluid
does not decrease below the MIN level.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra





























c. After bleeding the fluid, tighten the bleeder plug and release the brake pedal.

Torque: 11 N*m (110 kgf*cm, 8 ft.*lbf)

Fig. 7: Tightening Bleeder Plug And Releasing Brake Pedal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. CHECK AND ADJUST BRAKE FLUID LEVEL IN RESERVOIR

a. Check the fluid level and add fluid if necessary.

Fluid: SAE J1703 or FMVSS No. 116 DOT3

HINT:

Add fluid to a level between the reservoir's MIN and MAX lines.

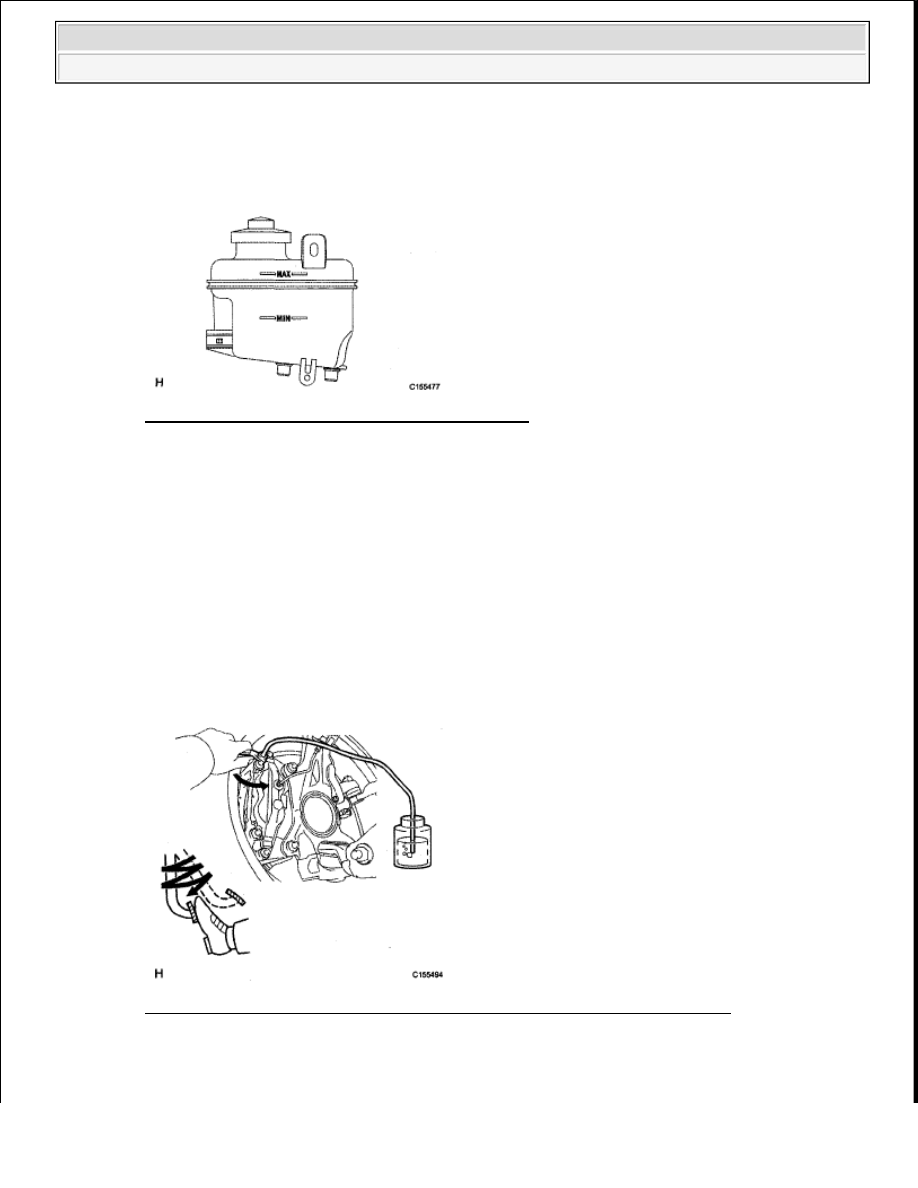

Fig. 8: Identifying Brake Fluid Level In Reservoir
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CLEAR DTC

NOTE:

Add fluid to the brake fluid reservoir as necessary so that the fluid
does not decrease below the MIN level.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra





























a. Clear the DTCs (see DTC CHECK/CLEAR ).

5. CHECK AND BLEED BRAKE SYSTEM

a. If the following malfunction symptoms occur, air may have entered the brake fluid line. Perform

the following air bleed procedures.



Low pedal or spongy pedal.



Brake pedal is depressed firmly but braking is insufficient.

6. FILL RESERVOIR WITH BRAKE FLUID

a. Set the brake fluid can upside down on the reservoir.

Fluid: SAE J1703 or FMVSS No. 116 DOT3

7. BLEED AIR FROM BRAKE MASTER CYLINDER

HINT:

If the master cylinder has been disassembled or if the reservoir becomes empty, bleed air from the master
cylinder.

a. Using SST, disconnect the 2 brake lines from the master cylinder.

SST 09023-00101

NOTE:



Make sure there is sufficient brake fluid in the can.



After adding brake fluid, make sure the reservoir is sufficiently
full.

Fig. 9: Filling Reservoir With Brake Fluid
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
