3. INSTALL FRONT SKID CONTROL SENSOR WIRE LH

a. Connect the connector (labeled A).

b. Install the 3 harness clamps (labeled B) with the 3 bolts (labeled C).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

c. Install the harness clamp with the bolt (labeled D).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)



While inserting the speed sensor into the knuckle hole, do not
strike or damage the sensor tip part.



After installing the speed sensor, make sure there is no
clearance or foreign matter between the sensor stay part and
the knuckle.



Make sure there is no foreign matter attached to the magnetic
rotor.

NOTE:



When installing the clamps, do not twist the wire harness.



For clamps with rotation stoppers, make sure the rotation
stopper touches the installation position.

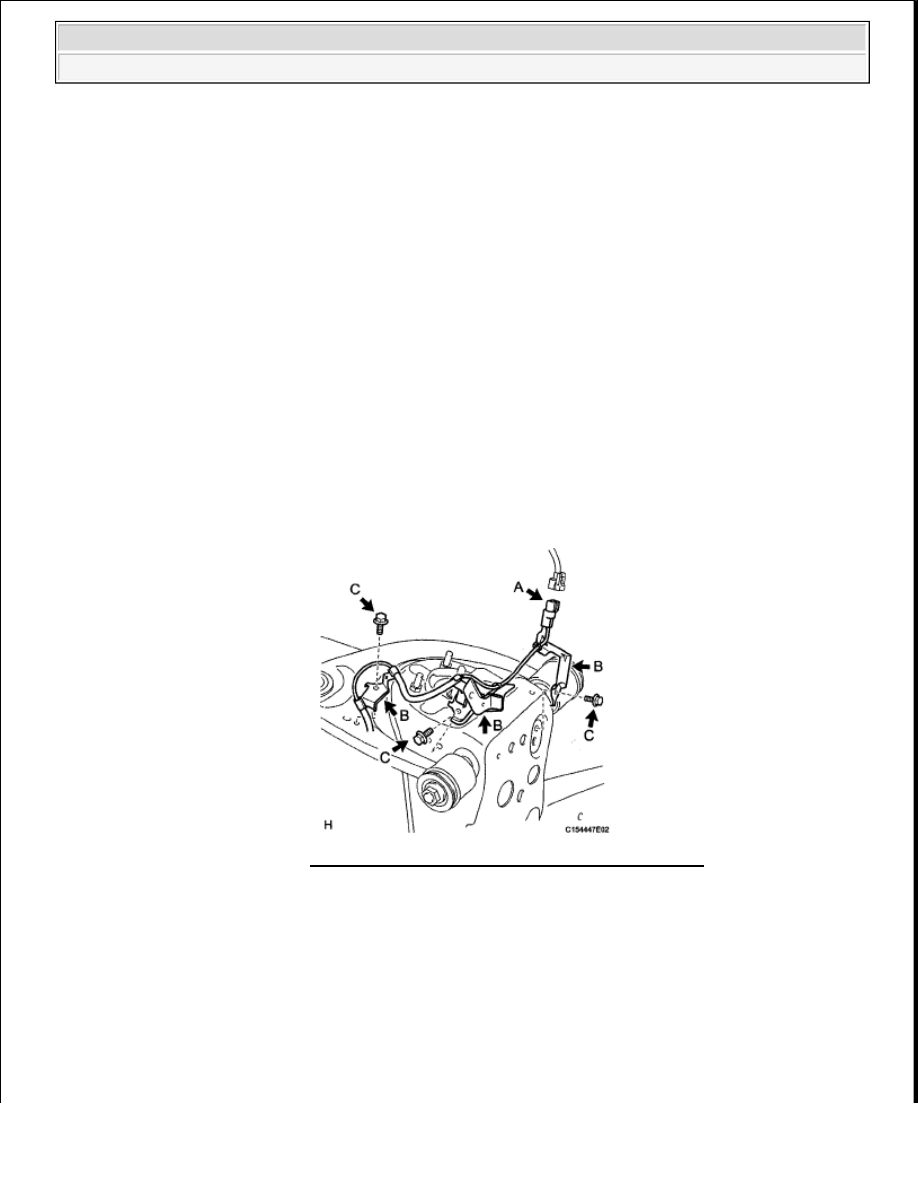

Fig. 151: Locating Harness Clamps With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



When installing the clamp, do not twist the wire harness.



Make sure the clamp's rotation stopper touches the installation
position.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































d. Attach the 3 clips (labeled E).

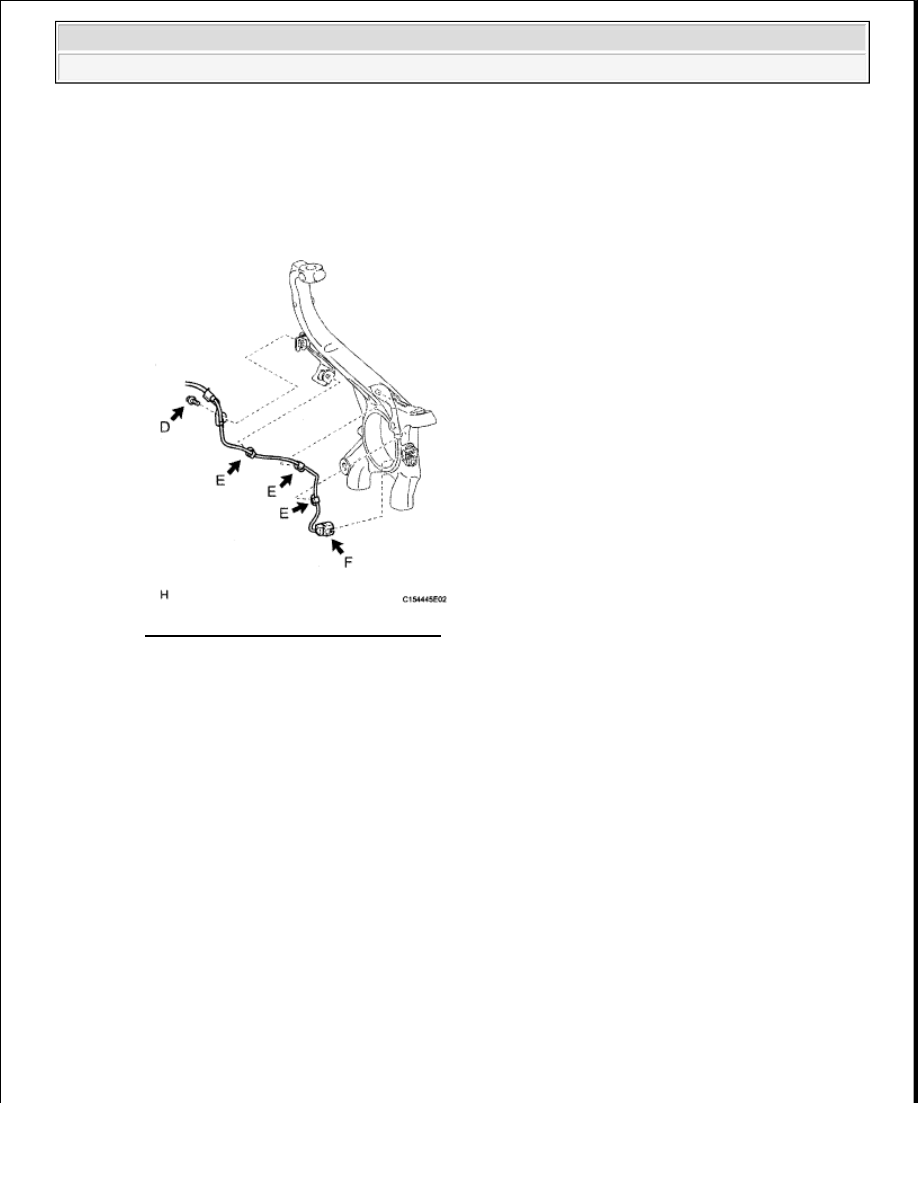

Fig. 152: Identifying Clips (Labeled E)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Connect the speed sensor connector (labeled F).

4. INSTALL FRONT SKID CONTROL SENSOR CLAMP RH

a. Install the skid control sensor clamp (labeled A) with the bolt (labeled B).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

NOTE:



When installing the clips, do not twist the wire harness.



When installing the clips, securely insert them as shown below.

NOTE:

Securely connect the connector.

NOTE:

Install the bracket so that the rotation stopper (labeled C) touches the
knuckle.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































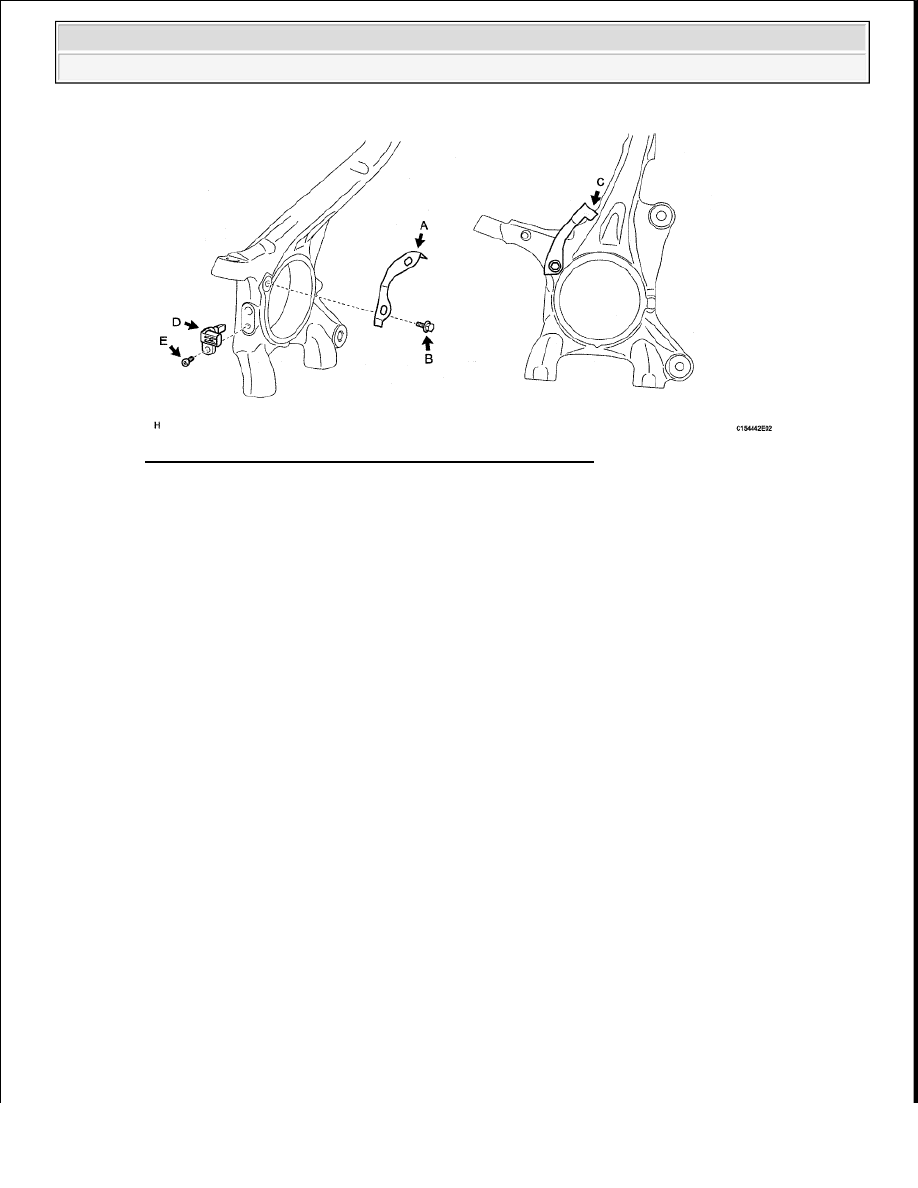

Fig. 153: Locating Front Skid Control Sensor Clamp Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FRONT SPEED SENSOR RH

a. Install the speed sensor (labeled D) with the hexagon socket head cap bolt (labeled E).

Torque: 11 N*m (107 kgf*cm, 8 ft.*lbf)

6. INSTALL FRONT SKID CONTROL SENSOR WIRE RH

a. Install the skid control sensor clamp (labeled A) with the bolt (labeled B).

Torque: for Bolt B

5.0 N*m (51 kgf*cm, 44 in.*lbf)

b. Install the connector (labeled C) with connect the connector (labeled C).

c. Install the 2 harness clamps (labeled D) with the 2 bolts (labeled E).

Torque: for Bolt E

NOTE:



Make sure there are no pieces of iron or other foreign matter
attached to the sensor tip part.



While inserting the speed sensor into the knuckle hole, do not
strike or damage the sensor tip part.



After installing the speed sensor, make sure there is no
clearance or foreign matter between the sensor stay part and
the knuckle.



Make sure there is no foreign matter attached to the magnetic
rotor.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































13 N*m (127 kgf*cm, 9 ft.*lbf)

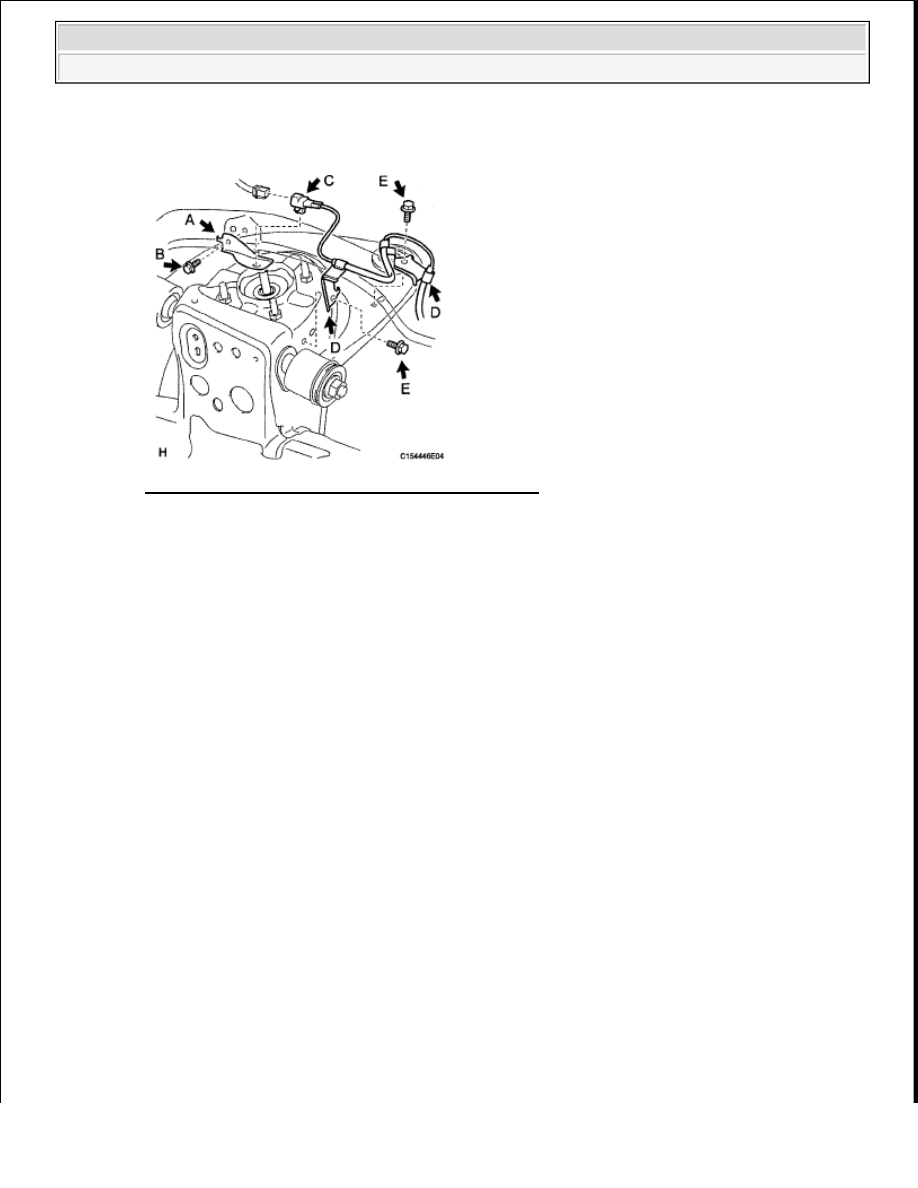

Fig. 154: Locating Skid Control Sensor Clamp Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the harness clamp with the bolt (labeled E).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)

e. Attach the 3 clips (labeled F).

f. Connect the speed sensor connector (labeled G).

NOTE:



When installing the clamps, do not twist the wire harness.



For clamps with rotation stoppers, make sure the rotation
stopper touches the installation position.

NOTE:



When installing the clamp, do not twist the wire harness.



Make sure the clamp's rotation stopper touches the installation
position.

NOTE:



When installing the clips, do not twist the wire harness.



When installing the clips, securely insert them as shown below.

NOTE:

Securely connect the connector.



2009 Toyota Tundra
