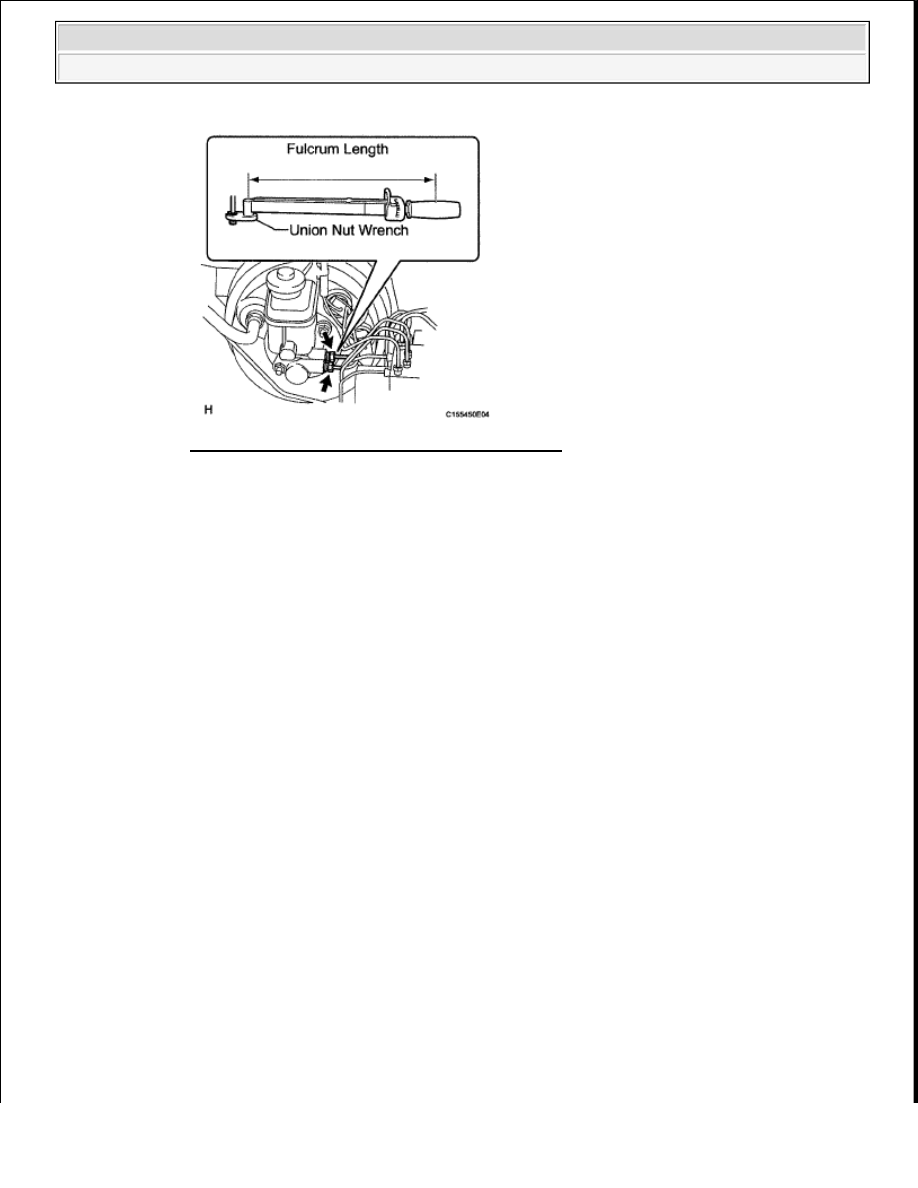

Fig. 139: Locating Brake Tubes With Union Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL BRAKE TUBE

a. Using a union nut wrench, connect the 2 brake tubes to the brake master cylinder.

Torque: without union nut wrench

20 N*m (199 kgf*cm, 14 ft.*lbf)

with union nut wrench

18 N*m (185 kgf*cm, 13 ft.*lbf)

HINT:



Use a torque wrench with a fulcrum length of 300 mm (11.8 in.).



The torque value for use with a union nut wrench is effective when the union nut wrench is
parallel to the torque wrench.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































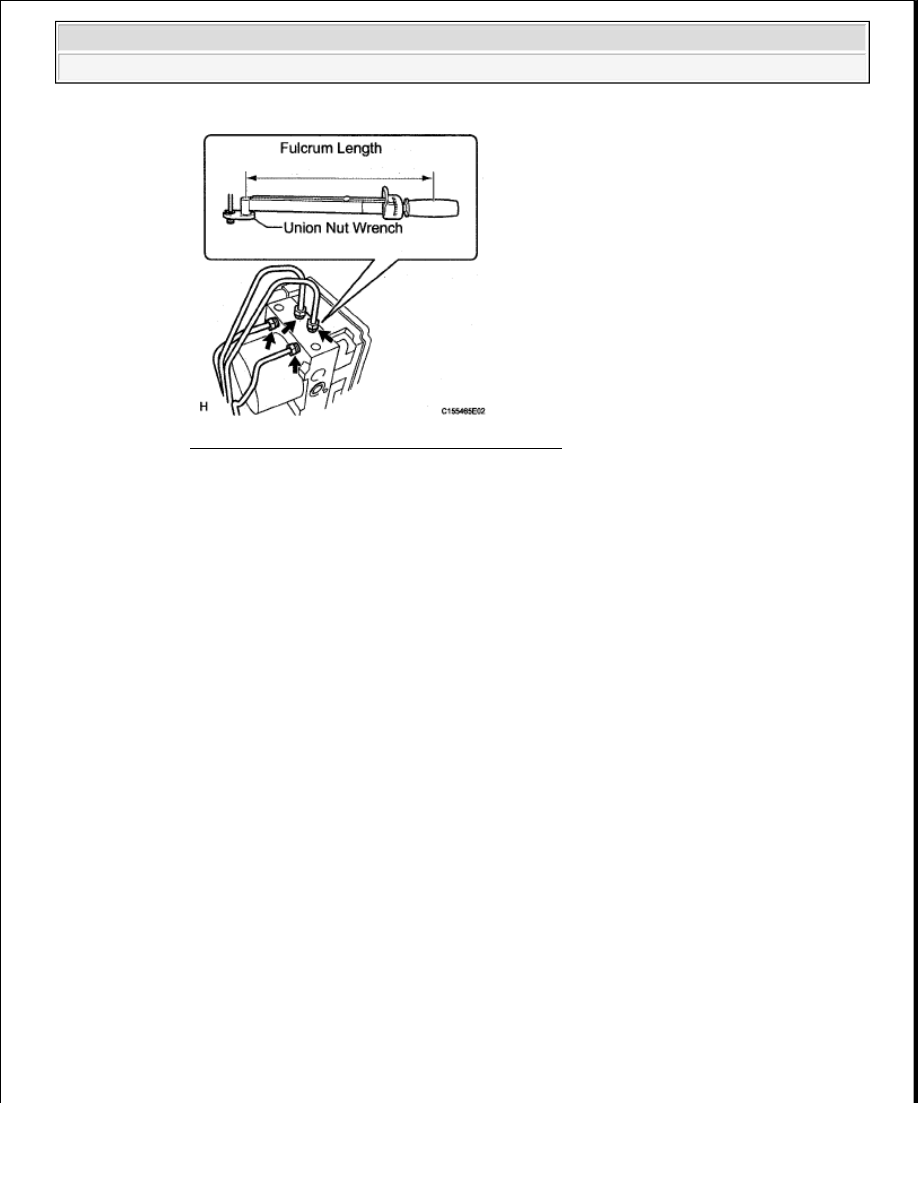

Fig. 140: Locating Brake Tubes With Union Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a union nut wrench, connect the 2 brake tubes to the VSC actuator.

Torque: without union nut wrench

20 N*m (199 kgf*cm, 14 ft.*lbf)

with union nut wrench

18 N*m (185 kgf*cm, 13 ft.*lbf)

HINT:



Use a torque wrench with a fulcrum length of 300 mm (11.8 in.).



The torque value for use with a union nut wrench is effective when the union nut wrench is
parallel to the torque wrench.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































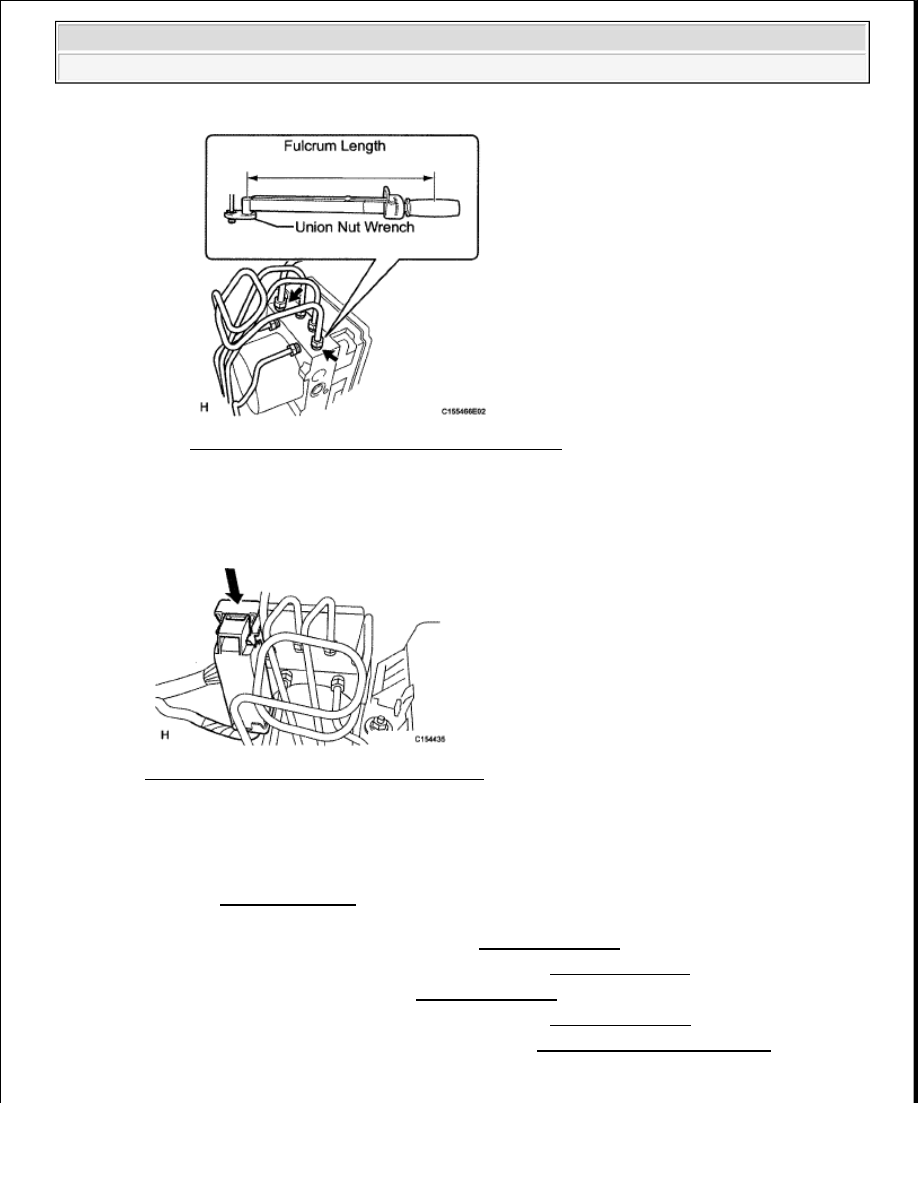

Fig. 141: Locating Brake Tubes With Union Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. CONNECT VSC ACTUATOR CONNECTOR

a. Connect the VSC actuator connector.

Fig. 142: Locating VSC Actuator Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6. FILL RESERVOIR WITH BRAKE FLUID (See REPLACEMENT )

7. BLEED AIR FROM BRAKE MASTER CYLINDER (See REPLACEMENT )

8. BLEED AIR FROM BRAKE LINE (See REPLACEMENT )

9. BLEED AIR FROM VSC ACTUATOR ASSEMBLY (See REPLACEMENT )

10. CHECK BRAKE FLUID LEVEL IN RESERVOIR (See ON-VEHICLE INSPECTION )

11. CHECK FOR BRAKE FLUID LEAK

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































FRONT SPEED SENSOR

COMPONENTS

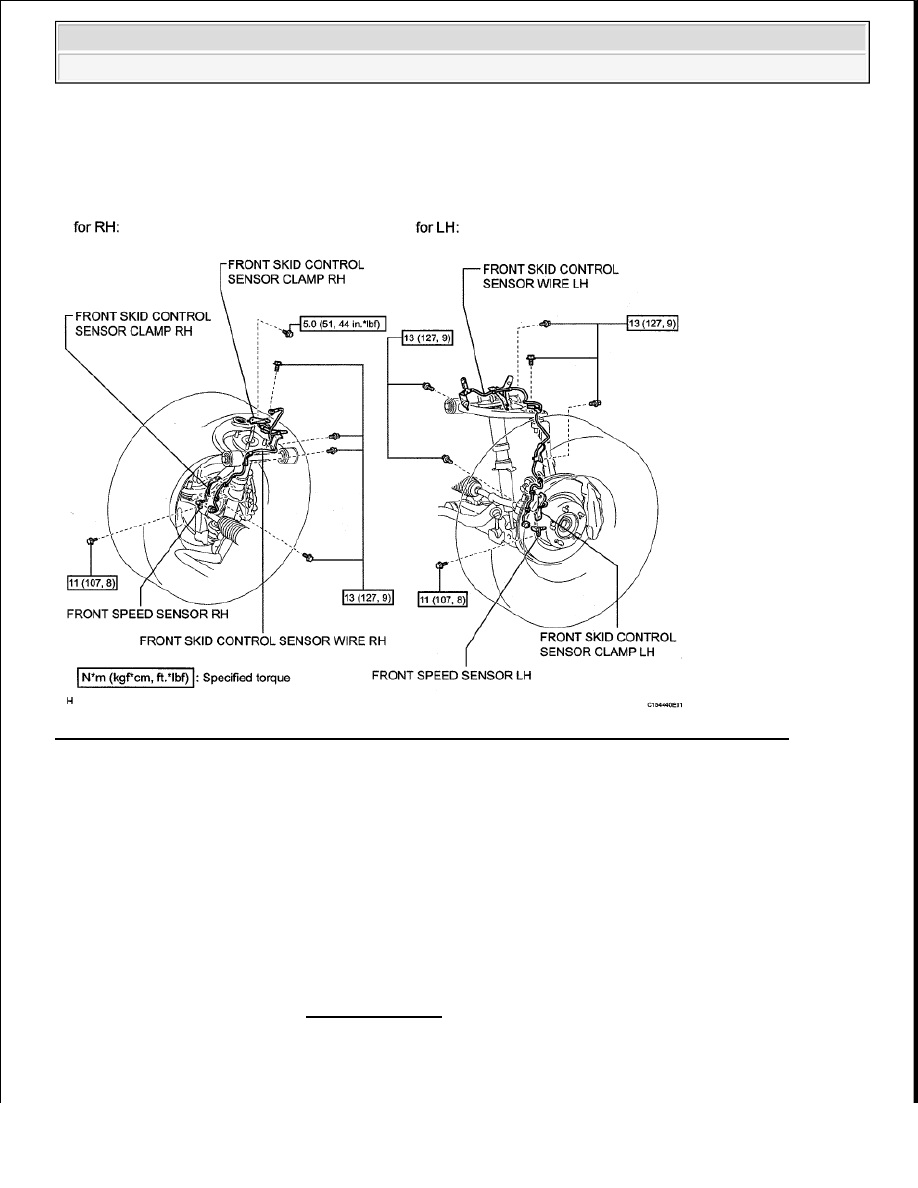

Fig. 143: Identifying Front Speed Sensor Replacement Components With Torque Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT WHEEL

3. REMOVE FRONT SKID CONTROL SENSOR WIRE LH

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra
