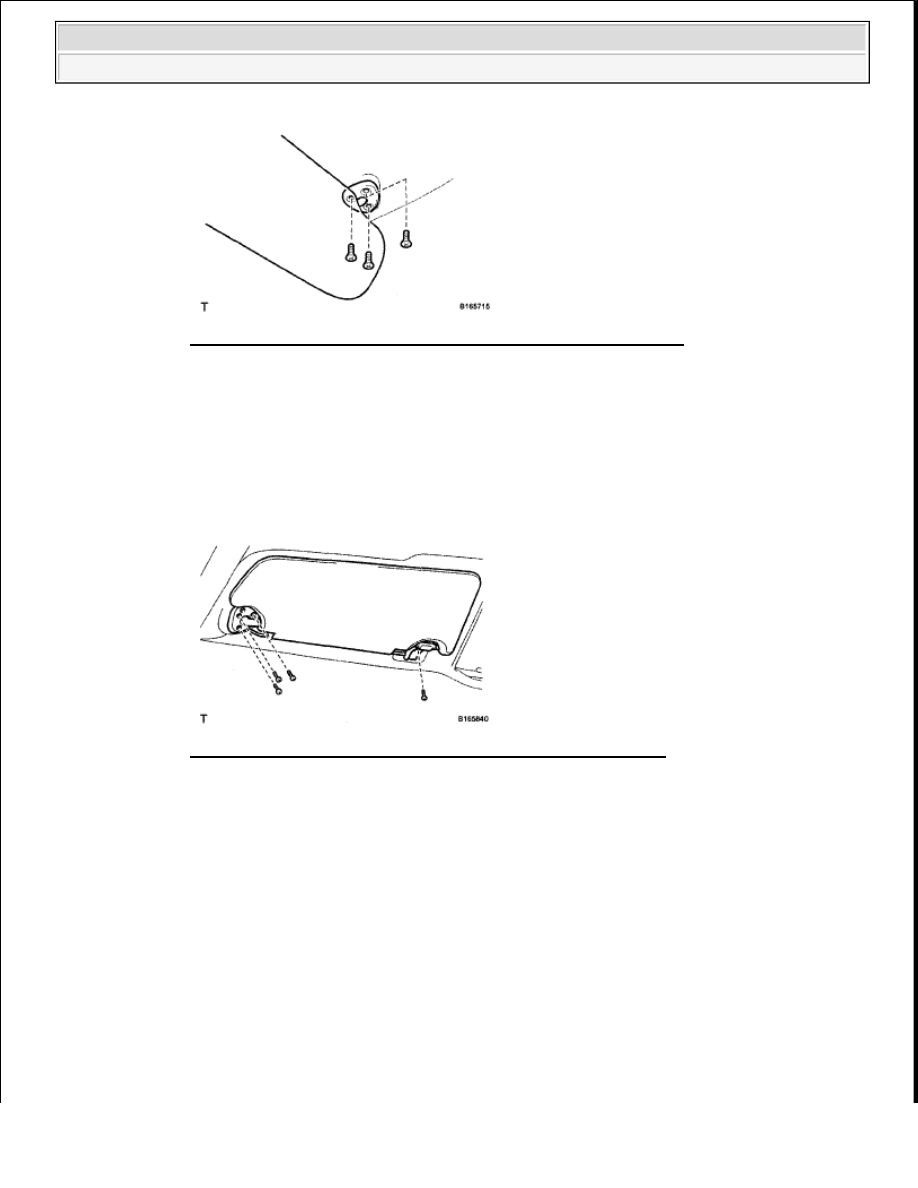

Fig. 119: Identifying Visor Assembly Screws (W/O Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Illumination:

Install the visor.

1. Connect the connector.

2. Install the visor with the 4 screws.

Fig. 120: Identifying Visor Assembly Screws (W/Illumination)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL VISOR ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

7. INSTALL VISOR BRACKET COVER LH

a. Attach the 4 claws to install the visor bracket cover.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































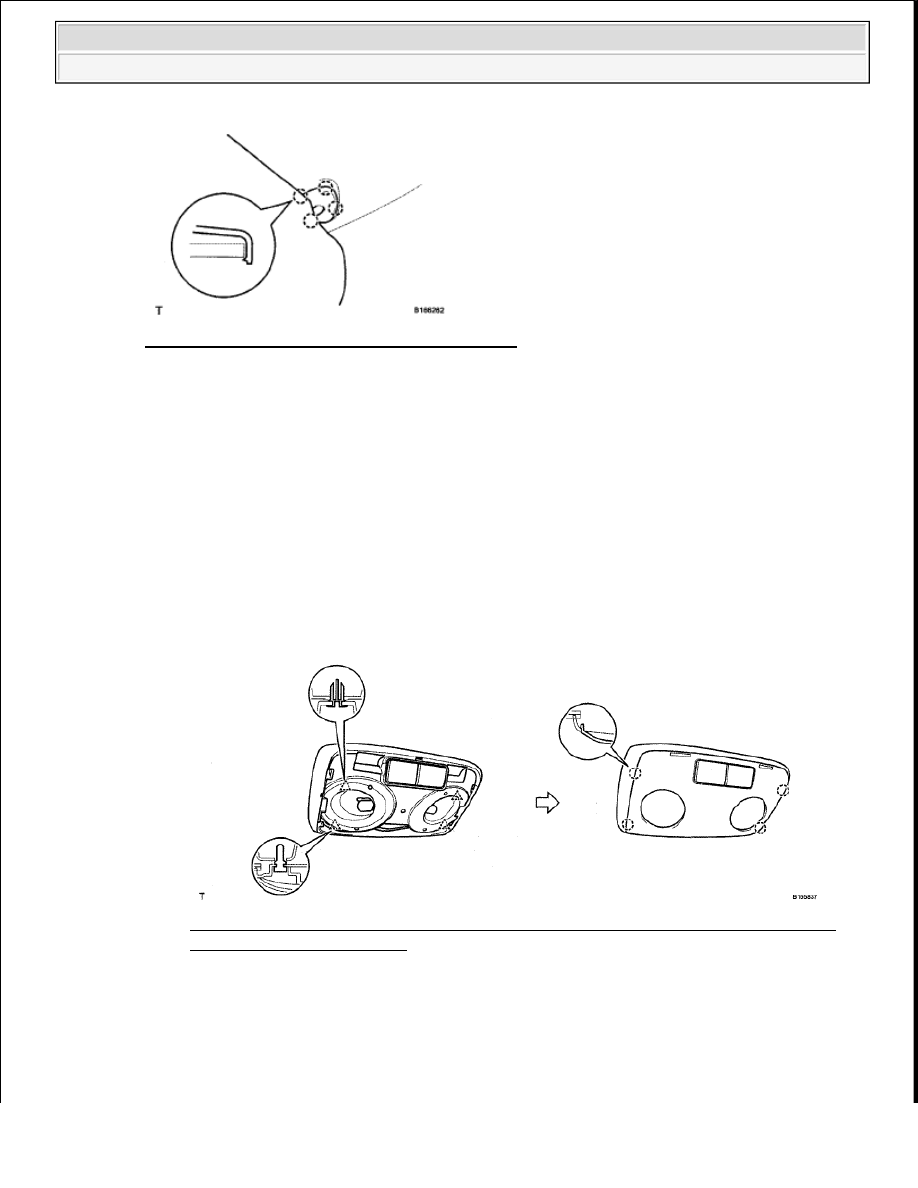

Fig. 121: Identifying Visor Bracket Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL VISOR BRACKET COVER RH

HINT:

Use the same procedures described for the LH side.

9. INSTALL ROOM LIGHT ASSEMBLY

a. w/o Rear Seat Entertainment System: Install the room light.

1. Connect the connector.

2. Attach the 4 clips to install the room light.

3. Attach the 4 claws to install the lens.

Fig. 122: Identifying Room Light Assembly Connector, Claws And Clips (W/O Rear
Seat Entertainment System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/ Rear Seat Entertainment System:

Install the room light.

1. Connect the connectors.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































2. Attach the 4 clips to install the room light.

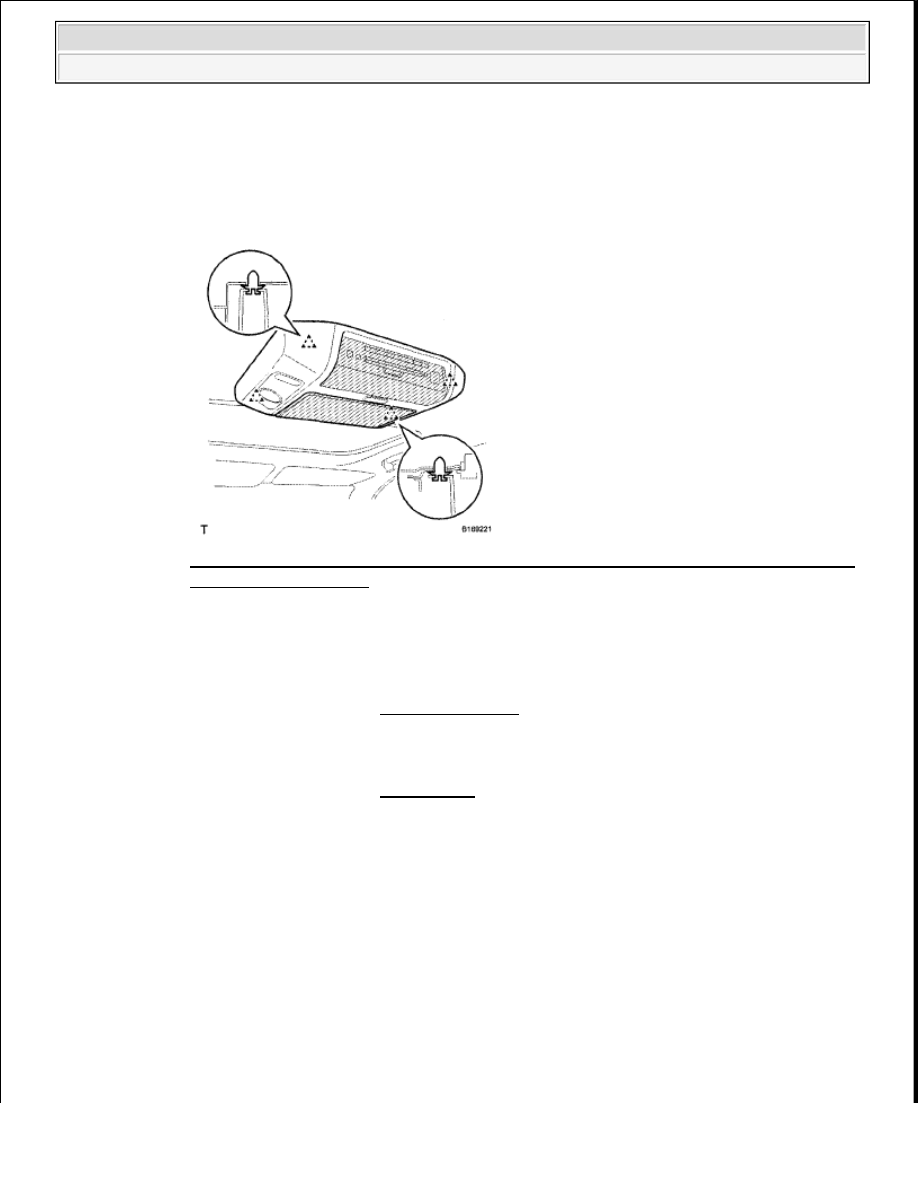

Fig. 123: Identifying Room Light Assembly Connector, Claws And Clips (W/Rear Seat
Entertainment System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL ROOF CONSOLE BOX ASSEMBLY

a. for Short Type:

Install the roof console box (see INSTALLATION ).

b. for Long Type:

Install the roof console box (see REMOVAL ).

11. INSTALL REAR SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

a. Slide the plate in the direction shown in the illustration and attach the 4 claws to install the plate.

NOTE:

When installing the room light, be careful not to damage the
shaded areas in the illustration.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































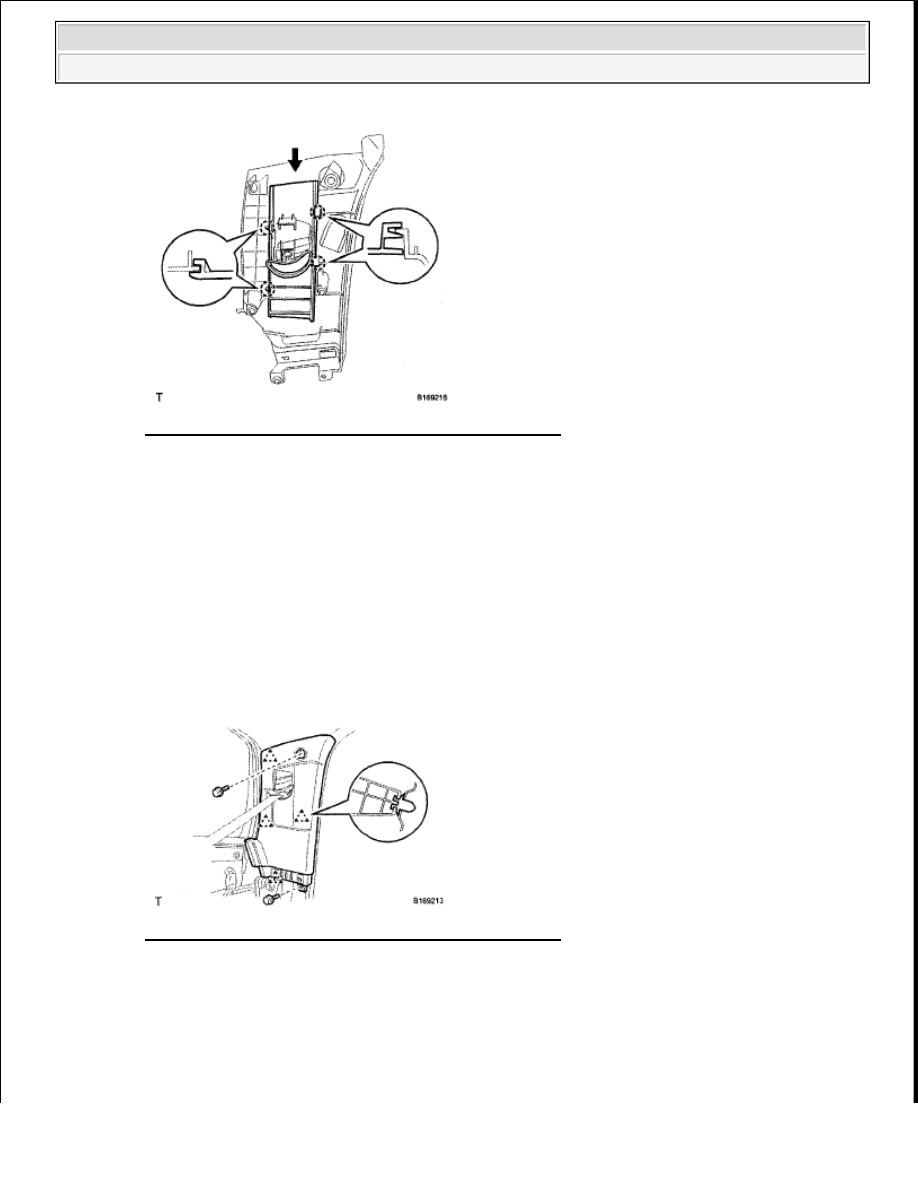

Fig. 124: Identifying Rear Shoulder Belt Anchor Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL REAR SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

13. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

a. Pass the rear seat outer belt floor anchor through the quarter trim panel.

b. Attach the 4 clips to install the quarter trim panel.

c. Install the 2 bolts.

Fig. 125: Identifying Rear Shoulder Belt Anchor Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the claw to install the cover.
